    Diferencinio slėgio daviklis | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 laidų | IP65 | Sentera Controls | HPS-G--LP

    Kodas: HPS-G--LP
    Pasiteirauti apie prekę
    Kaina 143.93 € su PVM
    ( 118.95 € be PVM )
    224.53 € Sutaupykite 80.60 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio daviklis | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 laidų | IP65 | Sentera Controls | HPS-G--LP

    HPS-G--LP – Sentera Controls diferencinio slėgio daviklis, kurio gamyklinis matavimo diapazonas -125…+125 Pa. Jame integruotas skaitmeninis didelės skyros diferencinio slėgio jutiklis ir vienas analoginis / moduliuojamas išėjimas: 0-10 VDC, 0-20 mA arba 0–100 % PWM signalas ir Modbus RTU ryšys. -G versija – 3 laidų jungimui su bendru maitinimo ir išėjimo „minusu“, maitinama 24 VAC arba 24 VDC; korpusas IP65, montuojamas ant sienos.

    Pagrindinė mintis:
    Daviklis paverčia slėgio skirtumą tarp dviejų taškų į standartinį valdymo signalą: reguliatorius, dažnio keitiklis ar EC ventiliatorius gauna 0-10 VDC / 0-20 mA / PWM, o BMS per Modbus RTU mato tikrą slėgį, oro srautą ar greitį ir gali keisti visus nustatymus be atsuktuvo.
    Matavimo diapazonas
    -125…+125 Pa (gamyklinis)
    Išėjimas
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    24 VAC / VDC (18–34 VDC, 15–24 VAC ±10 %)
    Apsaugos klasė
    IP65, ASA korpusas

    Veikimo principas

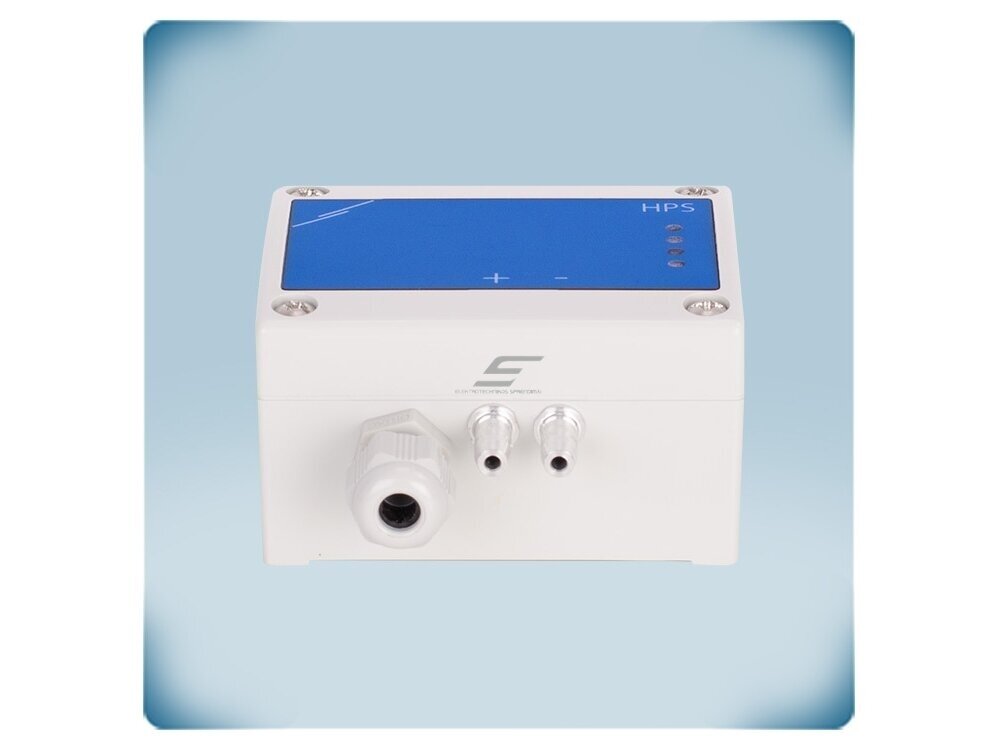

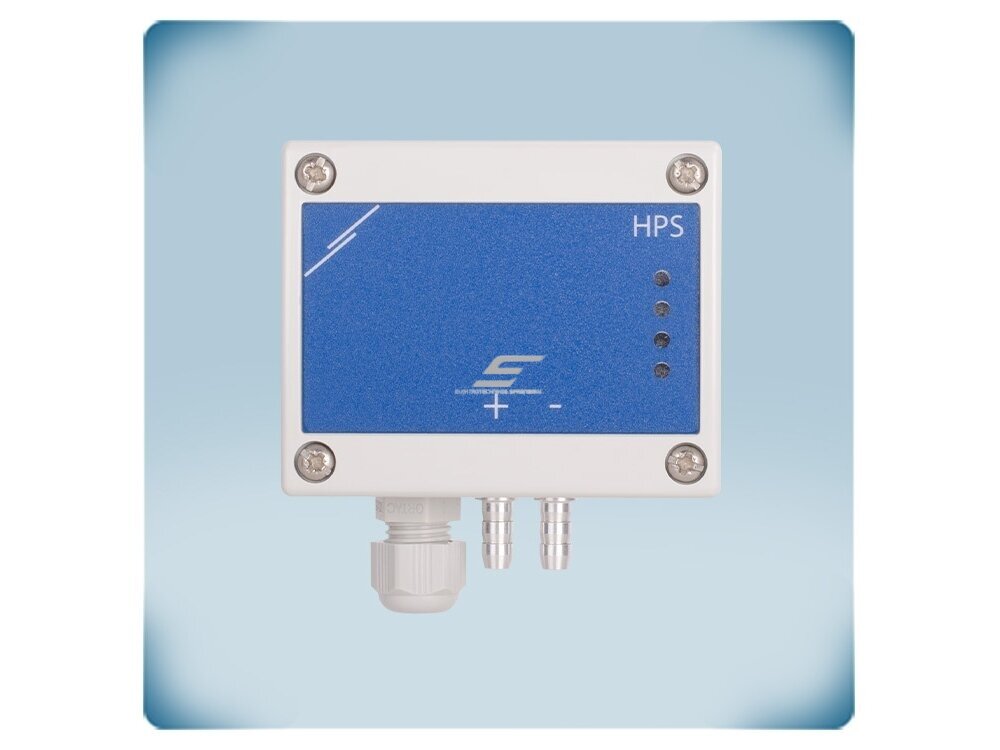

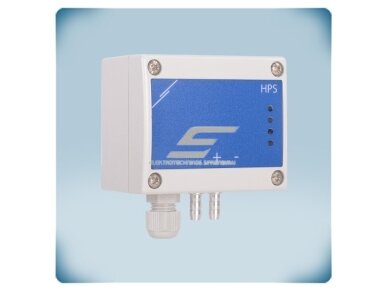

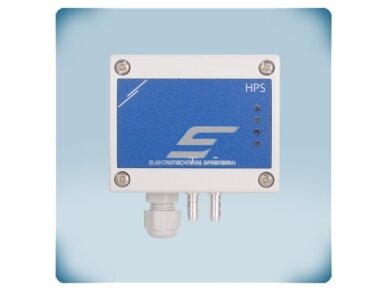

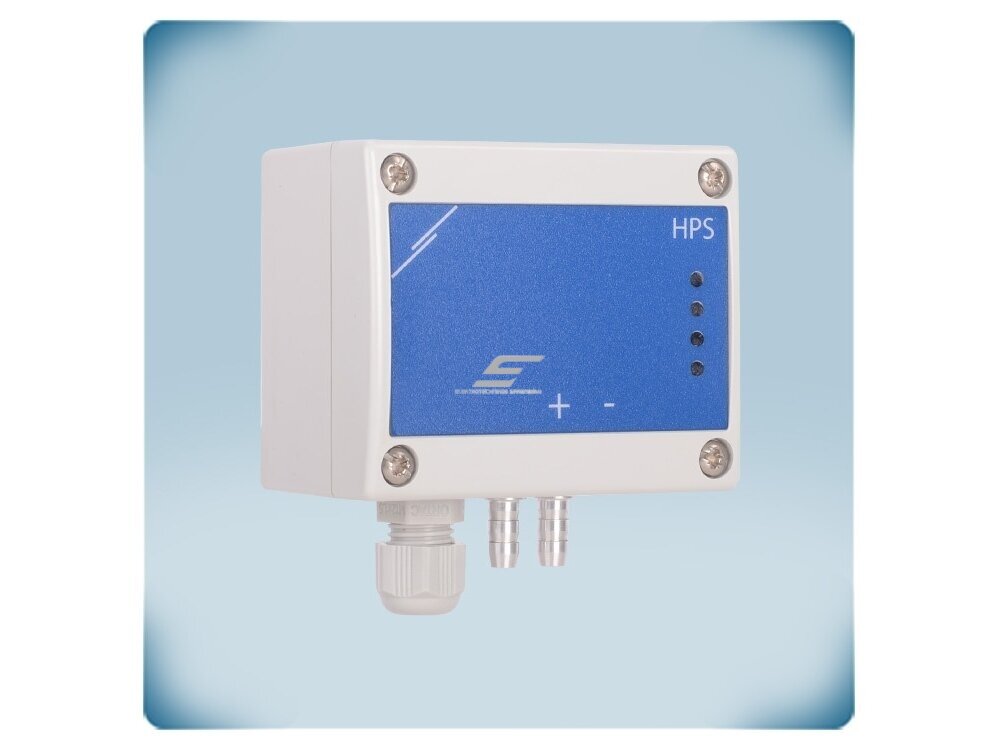

    Daviklis tvirtinamas ant sienos, o prie aliumininių „+“ ir „–“ antgalių žarnelėmis prijungiamos dvi lyginamos zonos – pvz., švari patalpa ir koridorius arba laiptinė ir lauko / koridoriaus erdvė. Prijungimui naudojami Sentera PSET-PVC-200 ar PSET-QF-200 rinkiniai.

    Integruotas skaitmeninis jutiklis matuoja slėgio skirtumą; galimi trys režimai: diferencinis slėgis (Pa), oro tūrio srautas (m³/h – pagal ventiliatoriaus K-faktorių arba Q = A × V) ir oro greitis (m/s – su išoriniu Pitot vamzdelio rinkiniu PSET-PTX-200). Gamykloje išėjimas sukalibruotas: 0 V esant -125 Pa, 10 V esant +125 Pa. Per Modbus RTU (3SModbus programa arba Sensistant konfigūratorius) nustatomas darbo langas (min. intervalas 10 Pa slėgiui, 10 m³/h srautui, 1 m/s greičiui), išėjimo tipas, atsako laikas 0,1–10 s ir aliarmo ribos. LED indikatoriai rodo, ar vertė normoje, įspėjimo zonoje ar už ribų, taip pat jutiklio gedimą.

    Analoginis signalas tiesiogiai valdo Sentera greičio reguliatorių, dažnio keitiklį ar EC ventiliatorių – taip palaikomas pastovus slėgis ortakyje ar patalpoje, o BMS per Modbus gauna tikslią vertę. Abipusis diapazonas -125…+125 Pa su 10 Pa minimaliu intervalu leidžia stebėti ir teigiamą, ir neigiamą patalpos slėgį – tai švarių patalpų, laiptinių ir virtuvių/laboratorijų slėgio kaskadų daviklis.

    Kuo naudingas HPS-G--LP?
    Vienas prietaisas – slėgio, srauto ir greičio matavimas, analoginis ir Modbus RTU išėjimas, programuojamas diapazonas ir aliarmo ribos ir IP65 korpusas. Sandėlyje užtenka vieno modelio daugeliui objektų.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio daviklis
    Gamintojas / kodas Sentera Controls / HPS-G--LP
    Serija HPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Jutiklių skaičius 1 (skaitmeninis, didelės skyros)
    Matavimo diapazonas -125…+125 Pa (gamyklinis)
    Darbo režimai Diferencinis slėgis, oro srautas (K-faktorius arba Q = A × V), oro greitis (su PSET-PTX-200)
    Min. darbo intervalas 10 Pa (slėgis), 10 m³/h (srautas), 1 m/s (greitis)
    Tikslumas ±2 % darbo diapazono
    Atsako laikas 0,1–10 s (pasirenkamas)
    Išėjimai AO1 – vienas: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Gamyklinis išėjimas 0 V esant -125 Pa, 10 V esant +125 Pa
    PWM maitinimas Vidinis 3,3 arba 12 VDC (trumpiklis JP1) arba išorinis per pull-up rezistorių
    Ryšys Modbus RTU (RS485, A, /B); konfigūravimas 3SModbus arba Sensistant
    Maitinimo įtampa 18–34 VDC arba 15–24 VAC ±10 %
    Vartojimas maks. 1,3 W, Imax 70 mA (DC); maks. 1 W (AC)
    Jungimas 3 laidų, bendras maitinimo ir išėjimo GND (-G)

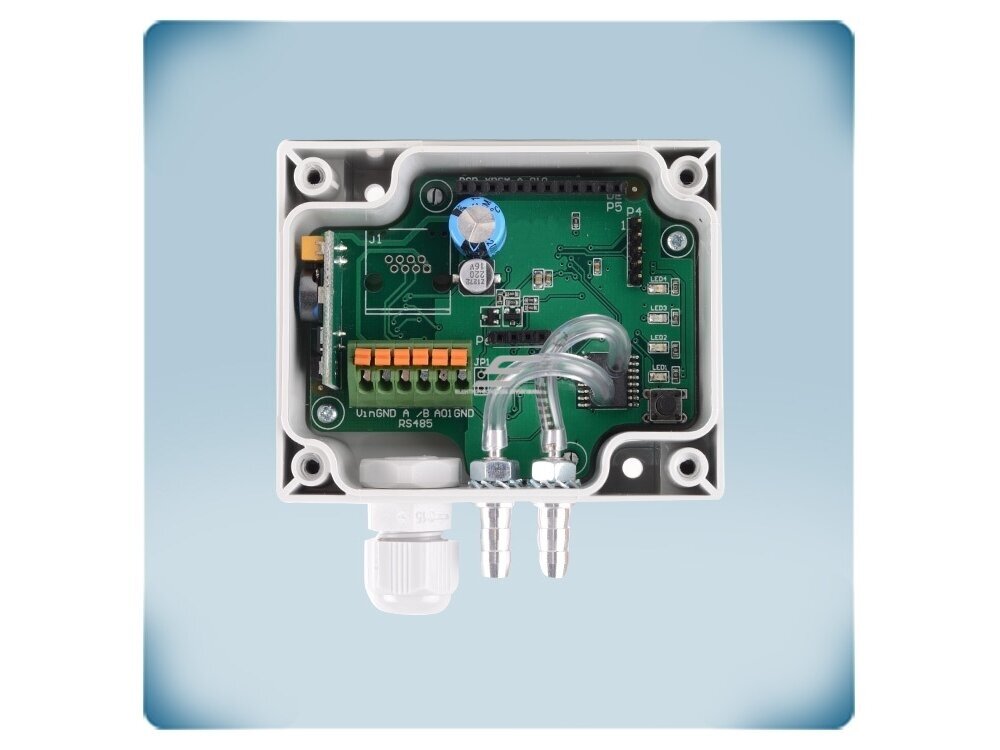

    Gnybtai Vin, GND, A, /B, AO1, GND
    Mygtukas / indikacija SW1 – nulio kalibravimas arba Modbus registrų atstatymas; LED1 žalias – maitinimas ir Modbus ryšys, LED2 žalias – vertė normoje, LED3 geltonas – įspėjimo zona, LED4 raudonas – už ribų (mirksi – jutiklio gedimas)
    Slėgio antgaliai Aliuminiai
    Laidų skerspjūvis 1,5 mm²

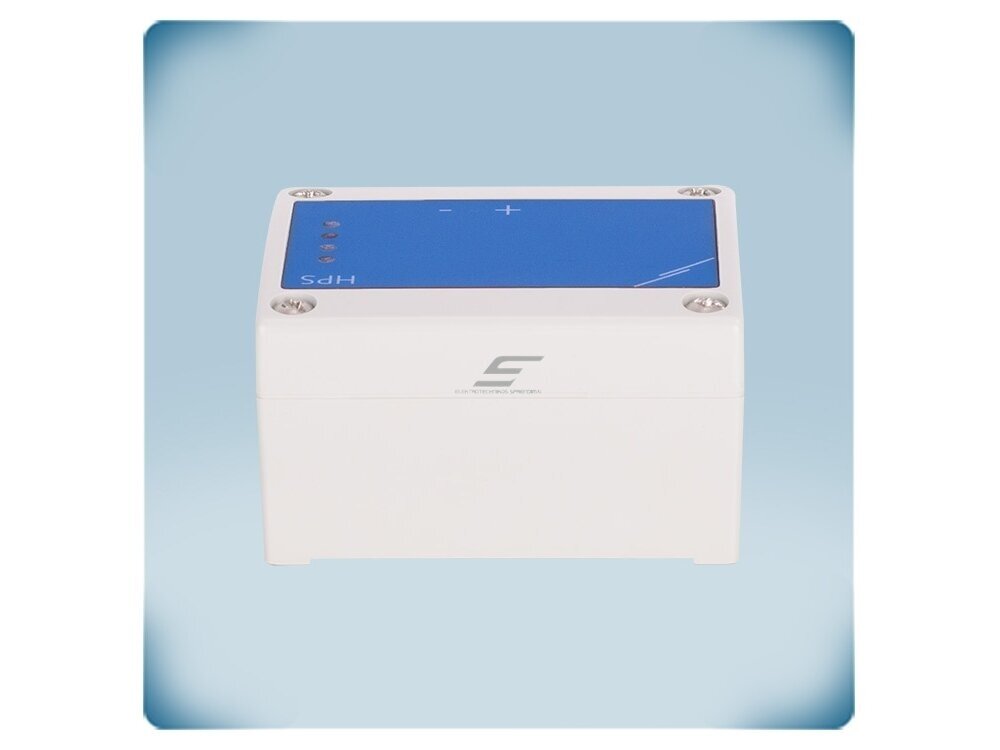

    Korpusas ASA plastikas, pilkas (RAL 9002), montuojamas ant sienos
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Terpė Švarus oras, neagresyvios ir nedegios dujos
    Svoris 0,12 kg (neto)
    Pakuotės matmenys 95 × 85 × 70 mm
    Atitiktis EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Pagrindinės funkcijos

    • Trys matavimo režimai – diferencinis slėgis, oro srautas m³/h pagal K-faktorių arba skerspjūvį ir oro greitis m/s su Pitot vamzdeliu.
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka reguliatoriams, dažnio keitikliams, EC ventiliatoriams ir valdikliams.
    • Modbus RTU – visos matuojamos vertės ir nustatymai pasiekiami iš BMS / SCADA; konfigūruojama 3SModbus arba Sensistant.
    • Programuojamas darbo langas – min. ir maks. ribas galima susiaurinti (iki 10 Pa intervalo) – išėjimo signalas išnaudojamas tik reikiamam slėgiui.
    • Atsako laikas 0,1–10 s – slopina pulsacijas ir turbulenciją, signalas reguliatoriui būna stabilus.
    • Nulio kalibravimas mygtuku – SW1 – greitas nulio patikrinimas objekte, taip pat Modbus registrų atstatymas į gamyklinius.
    • Būsenos LED – žalias / geltonas / raudonas indikatorius rodo, ar vertė normoje, įspėjimo zonoje ar už ribų.
    • PWM su vidiniu ar išoriniu maitinimu – trumpikliu parenkamas 3,3 arba 12 VDC vidinis PWM maitinimas arba išorinis per pull-up rezistorių.
    • Maitinimas 24 VAC arba DC – 3 laidų jungimas su bendru GND – daviklį paprasta prijungti prie 24 VAC valdymo transformatoriaus ar 18–34 VDC šaltinio.

    Kur naudojamas?

    • Švarios patalpos – teigiamo slėgio palaikymas ir kontrolė
    • Laiptinių viršslėgio sistemos (priešgaisrinė sauga)
    • Restoranų virtuvės ir biologinės saugos laboratorijos – neigiamas slėgis
    • Patalpų slėgio kaskados ligoninėse, laboratorijose
    • Patalpos ir lauko / koridoriaus slėgio skirtumo stebėjimas BMS
    • Patalpos slėgio valdymas keičiant ištraukimo ventiliatoriaus greitį

    Naudojimas pagal poreikį

    Švarių patalpų projektuotojui.
    abipusis -125…+125 Pa diapazonas su 10 Pa minimaliu darbo langu leidžia vienu modeliu valdyti ir viršslėgį, ir neigiamą slėgį.
    BMS integratoriui.
    be ekrano – slėgio, srauto ar greičio vertė, aliarmo ribos ir visi nustatymai pasiekiami per Modbus RTU.
    Montuotojui su 24 VAC valdymo transformatoriumi.
    -G versija jungiama 3 laidais su bendru GND ir maitinama 15–24 VAC arba 18–34 VDC.

    Praktinis panaudojimas

    Jeigu švarioje patalpoje reikia palaikyti nedidelį viršslėgį koridoriaus atžvilgiu, tada HPS-G--LP jungiamas žarnelėmis tarp patalpos ir koridoriaus, darbo langas per Modbus RTU susiaurinamas (iki 10 Pa intervalo), o 0-10 VDC signalas (gamykliškai 0 V = -125 Pa, 10 V = +125 Pa) valdo ištraukimo ventiliatoriaus greitį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    HPS-G--LP pritaikomas skirtingiems objektams – keičiasi tik tai, kur prijungiamos žarnelės ir kur nukreipiamas signalas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Švari patalpa „+“ – švari patalpa, „–“ – koridorius / šliuzas Nuolat stebimas teigiamas slėgis, nukrypus – aliarmas BMS Aliarmo ribas nustatykite per Modbus RTU
    Laiptinės viršslėgis Laiptinė ir gretima erdvė; AO1 → ventiliatoriaus dažnio keitiklis Ventiliatorius palaiko reikiamą viršslėgį Atsako laiką pasirinkite pagal durų atidarymo dinamiką
    Restorano virtuvė Virtuvė ir salė; AO1 → ištraukimo reguliatorius Virtuvėje palaikomas neigiamas slėgis, kvapai neplinta į salę Abipusis diapazonas rodo ir ženklą
    Laboratorija / izoliatorius Patalpa ir koridorius; Modbus → BMS Registruojamas slėgio skirtumas ir aliarmai Neagresyvioms, nedegioms dujoms

    Kaip parinkti slėgio daviklio diapazoną

    Matavimo diapazonas / jungimas Rekomenduojamas modelis
    -125…+125 Pa, 3 laidų, 24 VAC/VDC HPS-G--LP (mažas ± slėgio skirtumas tarp patalpų) ← šis modelis
    -125…+125 Pa, 4 laidų, 18–34 VDC HPS-F--LP (mažas ± slėgio skirtumas tarp patalpų)
    0–1000 Pa, 3 laidų, 24 VAC/VDC HPS-G-1K0 (filtrai, ortakių slėgis, VAV)
    0–1000 Pa, 4 laidų, 18–34 VDC HPS-F-1K0 (filtrai, ortakių slėgis, VAV)
    0–2000 Pa, 3 laidų, 24 VAC/VDC HPS-G-2K0 (universalus AHU / ventiliatorių)
    0–2000 Pa, 4 laidų, 18–34 VDC HPS-F-2K0 (universalus AHU / ventiliatorių)
    0–4000 Pa, 3 laidų, 24 VAC/VDC HPS-G-4K0 (aukštesnio slėgio ventiliatoriai)
    0–4000 Pa, 4 laidų, 18–34 VDC HPS-F-4K0 (aukštesnio slėgio ventiliatoriai)
    0–10 000 Pa, 3 laidų, 24 VAC/VDC HPS-G-10K (aukšto slėgio pramonė)
    0–10 000 Pa, 4 laidų, 18–34 VDC HPS-F-10K (aukšto slėgio pramonė)
    Taisyklė: -125…+125 Pa diapazonas skirtas patalpų slėgio skirtumams; ortakių ir filtrų slėgiui rinkitės 0–1000 Pa ar didesnį modelį. -G (3 laidų) versija tinka 24 VAC arba DC maitinimui su bendru GND; -F (4 laidų) – tik DC su atskirais GND, kai išėjimo GND turi būti atskirtas nuo maitinimo GND (pvz., DC maitinamuose tinkluose su kitais įrenginiais). -F ir -G viename tinkle nemaišykite.
    Kada rinktis kitą sprendimą: su ekranu – DPS serija; dviem taškams – HPD (be ekrano) arba DPD (su ekranu); prijungimo rinkiniai PSET-PVC-200, PSET-QF-200, Pitot vamzdeliai PSET-PTS-200 / PSET-PTL-200; Modbus konfigūravimui – CNVT-USB-RS485-SET keitiklis; 24 VDC maitinimui – SEPS8-24-40.

    Pliusai

    • Abipusis diapazonas -125…+125 Pa, min. intervalas 10 Pa
    • Slėgis, oro srautas ir greitis viename daviklyje
    • 0-10 VDC / 0-20 mA / PWM išėjimas ir Modbus RTU
    • Programuojamas darbo langas ir atsako laikas, aliarmo ribos
    • Tikslumas ±2 % darbo diapazono
    • IP65 ASA korpusas, aliuminiai antgaliai

    Minusai / ribojimai

    • Nėra ekrano – vertė matoma tik per Modbus ar valdiklyje; su ekranu – DPS-G--LP
    • Tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C
    • Pilnam konfigūravimui reikia Modbus RTU (3SModbus / Sensistant) ir CNVT-USB-RS485 keitiklio
    • -G bendro GND negalima jungti su kitais DC maitinamais įrenginiais; tokiu atveju rinkitės HPS-F--LP
    • Diapazonas tik ±125 Pa – ortakiams ir filtrams rinkitės HPS-G-1K0

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikas, atjungus maitinimą.
    • Maitinimas 18–34 VDC arba 15–24 VAC ±10 % (gnybtų lentelėje AC nurodyta 13–26 VAC); naudokite saugos transformatorių ar maitinimo šaltinį.
    • -G versijos bendro GND niekada nejunkite su kitais DC maitinamais įrenginiais – galimas negrįžtamas jų sugadinimas.
    • -F ir -G tipo daviklių viename tinkle nenaudokite.
    • Daviklis skirtas tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    -125…+125 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC/VDC
    IP65
    Tinka, kai reikia:
    • matuoti slėgio skirtumą -125…+125 Pa ribose ir perduoti jį reguliatoriui ar BMS;
    • palaikyti ir stebėti patalpų viršslėgį ar neigiamą slėgį;
    • integruoti matavimą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • didžiausią darbo slėgį – ar jis telpa į diapazoną -125…+125 Pa;
    • valdiklio maitinimą ir jungimą: 3 laidai su bendru GND (-G) ar 4 laidai su atskirais GND (-F);
    • ar reikės oro srauto (ventiliatoriaus K-faktorius) arba greičio (Pitot rinkinys) matavimo.
    Svarbus priminimas: HPS-G--LP matuoja tik švaraus oro ir neagresyvių, nedegių dujų slėgio skirtumą; prijungimo žarnelės ir Pitot vamzdeliai užsakomi atskirai.

    DUK

    Ar HPS-G--LP galima maitinti 24 VAC?
    Taip – -G versija maitinama 15–24 VAC ±10 % arba 18–34 VDC ir jungiama 3 laidais su bendru GND.
    Ar galima pakeisti matavimo diapazoną?
    Per Modbus RTU darbo langą galima susiaurinti iki 10 Pa intervalo gamykliniame -125…+125 Pa diapazone, tačiau praplėsti jo negalima.
    Ar daviklis matuoja oro srautą ir greitį?
    Taip – oro srautą m³/h pagal ventiliatoriaus K-faktorių arba Q = A × V, o oro greitį m/s su Pitot vamzdelio rinkiniu PSET-PTS-200 arba PSET-PTL-200.
    Kokius signalus gausiu?
    Vieną išėjimą AO1 su pasirenkamu 0-10 VDC, 0-20 mA arba PWM signalu ir Modbus RTU ryšį.
    Ar turi ekraną?
    Ne, ekrano nėra – tas pats diapazonas su ekranu yra DPS-G--LP.
    Kaip sukonfigūruoti daviklį?
    Per RS485 su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa arba Sensistant konfigūratoriumi.

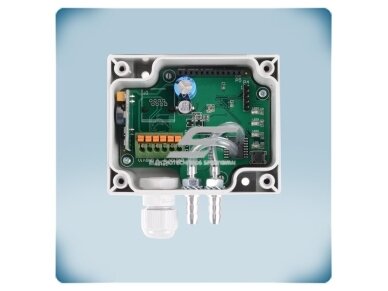

    Diferencinio slėgio daviklis | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 laidų | IP65 | Sentera Controls | HPS-G--LP

    Sentera HPS-G--LP – diferencinio slėgio daviklis -125…+125 Pa, 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, 24 VAC/VDC, 3 laidų, IP65 – mažų slėgio skirtumų tarp patalpų ar zonų matavimui – švarioms patalpoms, laiptinių viršslėgiui, virtuvių ir laboratorijų sukuriamam neigiamam slėgiui.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
