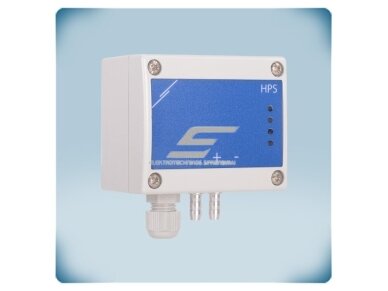

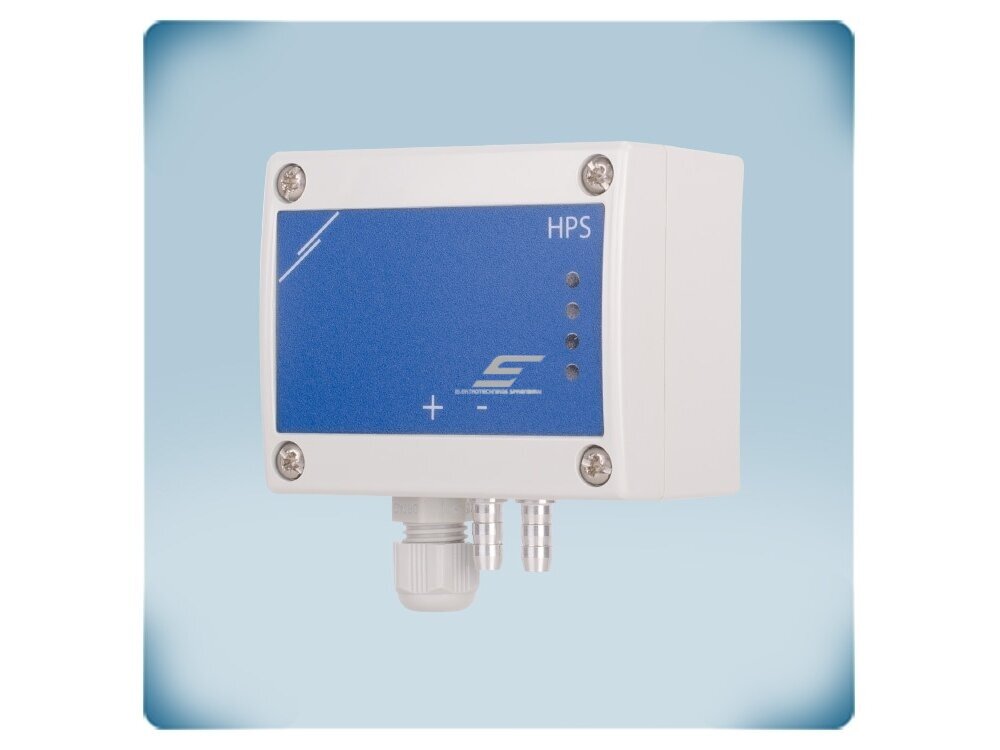

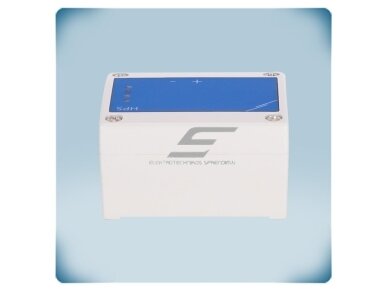

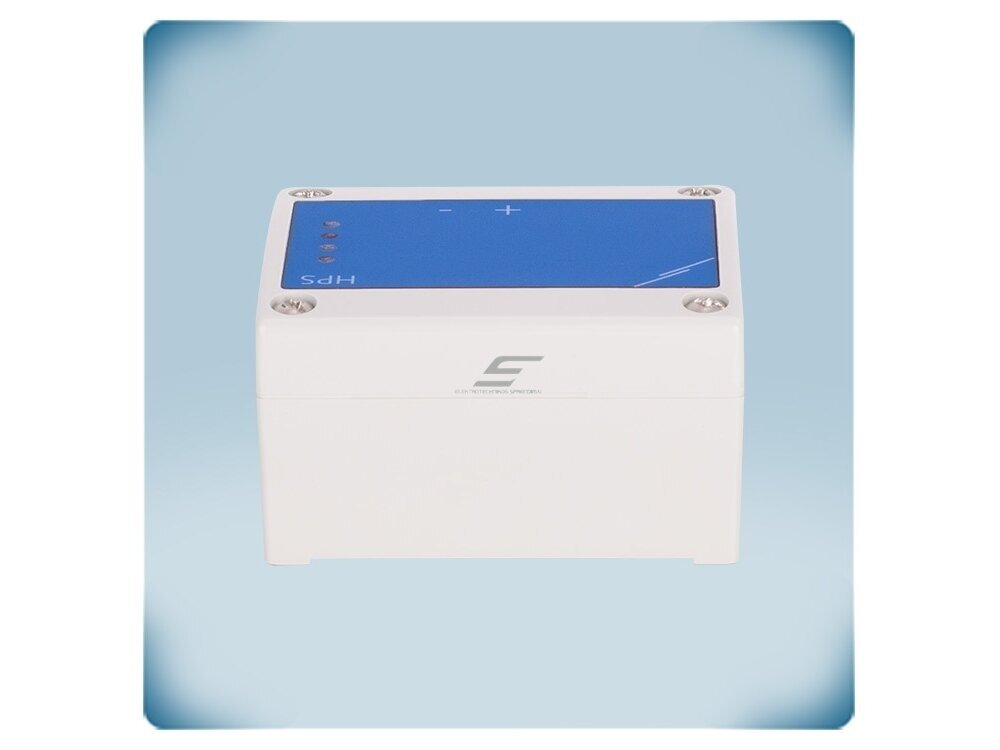

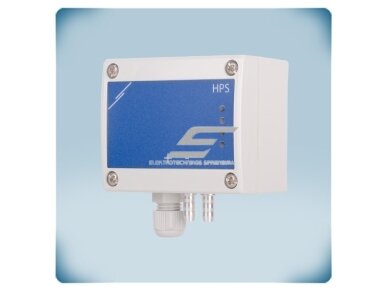

Diferencinio slėgio daviklis | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | HPS-F--LP

Kodas: HPS-F--LP

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 147.05 € su PVM
( 121.53 € be PVM )

~~229.39 €~~ Sutaupykite 82.34 €

Pasiūlymas galioja iki 2026-12-31

Į krepšelį

Prekės aprašymas

Diferencinio slėgio daviklis | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | HPS-F--LP

HPS-F--LP – Sentera Controls diferencinio slėgio daviklis, kurio gamyklinis matavimo diapazonas -125…+125 Pa. Jame integruotas skaitmeninis didelės skyros diferencinio slėgio jutiklis ir vienas analoginis / moduliuojamas išėjimas: 0-10 VDC, 0-20 mA arba 0–100 % PWM signalas ir Modbus RTU ryšys. -F versija – 4 laidų jungimui su atskirais maitinimo ir analoginio išėjimo GND, maitinama tik 18–34 VDC; korpusas IP65, montuojamas ant sienos.

Pagrindinė mintis:
Daviklis paverčia slėgio skirtumą tarp dviejų taškų į standartinį valdymo signalą: reguliatorius, dažnio keitiklis ar EC ventiliatorius gauna 0-10 VDC / 0-20 mA / PWM, o BMS per Modbus RTU mato tikrą slėgį, oro srautą ar greitį ir gali keisti visus nustatymus be atsuktuvo.

Matavimo diapazonas
-125…+125 Pa (gamyklinis)

Išėjimas
0-10 VDC / 0-20 mA / PWM + Modbus RTU

Maitinimas
18–34 VDC

Apsaugos klasė
IP65, ASA korpusas

Veikimo principas

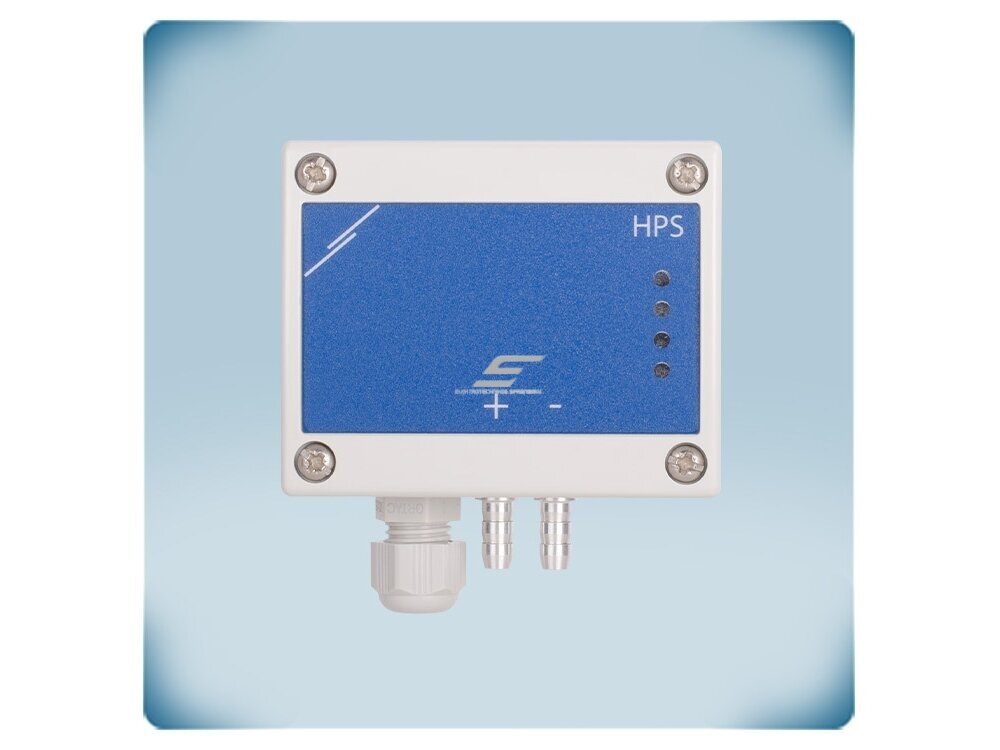

Daviklis tvirtinamas ant sienos, o prie aliumininių „+“ ir „–“ antgalių žarnelėmis prijungiamos dvi lyginamos zonos – pvz., švari patalpa ir koridorius arba laiptinė ir lauko / koridoriaus erdvė. Prijungimui naudojami Sentera PSET-PVC-200 ar PSET-QF-200 rinkiniai.

Integruotas skaitmeninis jutiklis matuoja slėgio skirtumą; galimi trys režimai: diferencinis slėgis (Pa), oro tūrio srautas (m³/h – pagal ventiliatoriaus K-faktorių arba Q = A × V) ir oro greitis (m/s – su išoriniu Pitot vamzdelio rinkiniu PSET-PTX-200). Gamykloje išėjimas sukalibruotas: 0 V esant -125 Pa, 10 V esant +125 Pa. Per Modbus RTU (3SModbus programa arba Sensistant konfigūratorius) nustatomas darbo langas (min. intervalas 10 Pa slėgiui, 10 m³/h srautui, 1 m/s greičiui), išėjimo tipas, atsako laikas 0,1–10 s ir aliarmo ribos. LED indikatoriai rodo, ar vertė normoje, įspėjimo zonoje ar už ribų, taip pat jutiklio gedimą.

Analoginis signalas tiesiogiai valdo Sentera greičio reguliatorių, dažnio keitiklį ar EC ventiliatorių – taip palaikomas pastovus slėgis ortakyje ar patalpoje, o BMS per Modbus gauna tikslią vertę. Abipusis diapazonas -125…+125 Pa su 10 Pa minimaliu intervalu leidžia stebėti ir teigiamą, ir neigiamą patalpos slėgį – tai švarių patalpų, laiptinių ir virtuvių/laboratorijų slėgio kaskadų daviklis.

Kuo naudingas HPS-F--LP?
Vienas prietaisas – slėgio, srauto ir greičio matavimas, analoginis ir Modbus RTU išėjimas, programuojamas diapazonas ir aliarmo ribos ir IP65 korpusas. Sandėlyje užtenka vieno modelio daugeliui objektų.

Techninės specifikacijos

Prekės tipas	Diferencinio slėgio daviklis
Gamintojas / kodas	Sentera Controls / HPS-F--LP
Serija	HPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
Jutiklių skaičius	1 (skaitmeninis, didelės skyros)
Matavimo diapazonas	-125…+125 Pa (gamyklinis)
Darbo režimai	Diferencinis slėgis, oro srautas (K-faktorius arba Q = A × V), oro greitis (su PSET-PTX-200)
Min. darbo intervalas	10 Pa (slėgis), 10 m³/h (srautas), 1 m/s (greitis)
Tikslumas	±2 % darbo diapazono
Atsako laikas	0,1–10 s (pasirenkamas)
Išėjimai	AO1 – vienas: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
Gamyklinis išėjimas	0 V esant -125 Pa, 10 V esant +125 Pa
PWM maitinimas	Vidinis 3,3 arba 12 VDC (trumpiklis JP1) arba išorinis per pull-up rezistorių
Ryšys	Modbus RTU (RS485, A, /B); konfigūravimas 3SModbus arba Sensistant
Maitinimo įtampa	18–34 VDC (tik nuolatinė srovė)
Vartojimas	maks. 1,3 W, Imax 71 mA (18–34 VDC)
Jungimas	Ne mažiau kaip 4 laidai, atskiri maitinimo ir išėjimo GND (-F)

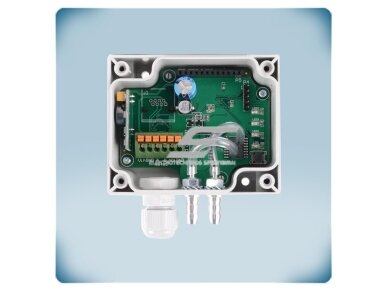

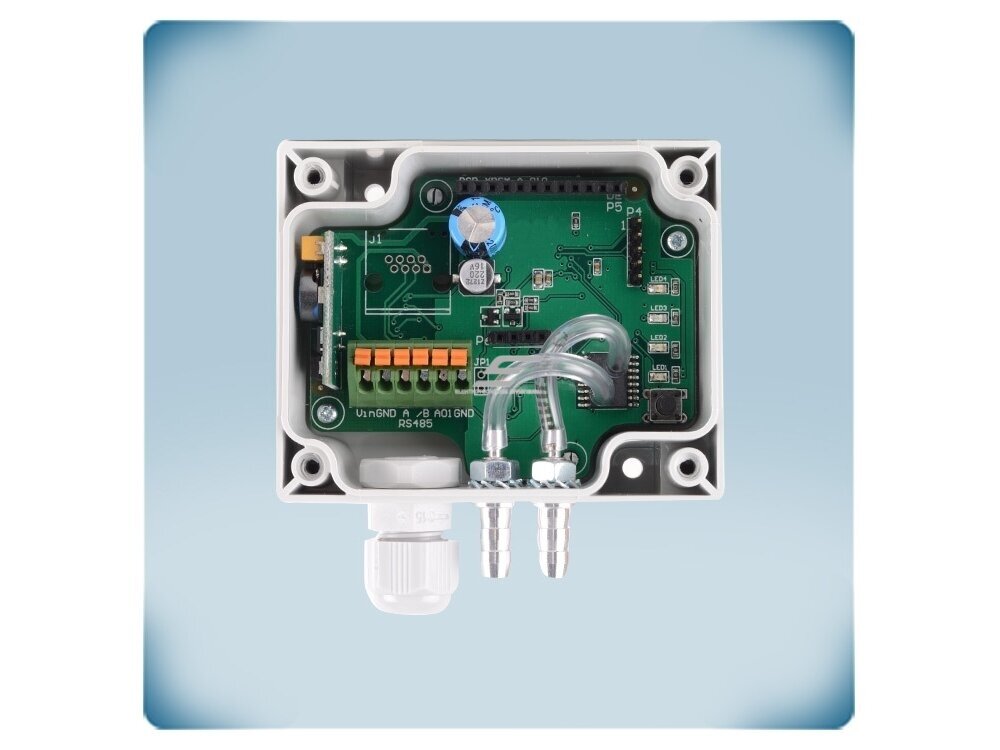

Gnybtai	Vin, GND, A, /B, AO1, GND
Mygtukas / indikacija	SW1 – nulio kalibravimas arba Modbus registrų atstatymas; LED1 žalias – maitinimas ir Modbus ryšys, LED2 žalias – vertė normoje, LED3 geltonas – įspėjimo zona, LED4 raudonas – už ribų (mirksi – jutiklio gedimas)
Slėgio antgaliai	Aliuminiai
Laidų skerspjūvis	1,5 mm²
Korpusas	ASA plastikas, pilkas (RAL 9002), montuojamas ant sienos
Apsaugos klasė	IP65 (EN 60529)
Darbo aplinka	-5…+65 °C, < 95 % rH be kondensacijos
Terpė	Švarus oras, neagresyvios ir nedegios dujos
Svoris	0,12 kg (neto)
Pakuotės matmenys	95 × 85 × 70 mm
Atitiktis	EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

Pagrindinės funkcijos

Trys matavimo režimai – diferencinis slėgis, oro srautas m³/h pagal K-faktorių arba skerspjūvį ir oro greitis m/s su Pitot vamzdeliu.
Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka reguliatoriams, dažnio keitikliams, EC ventiliatoriams ir valdikliams.
Modbus RTU – visos matuojamos vertės ir nustatymai pasiekiami iš BMS / SCADA; konfigūruojama 3SModbus arba Sensistant.
Programuojamas darbo langas – min. ir maks. ribas galima susiaurinti (iki 10 Pa intervalo) – išėjimo signalas išnaudojamas tik reikiamam slėgiui.
Atsako laikas 0,1–10 s – slopina pulsacijas ir turbulenciją, signalas reguliatoriui būna stabilus.
Nulio kalibravimas mygtuku – SW1 – greitas nulio patikrinimas objekte, taip pat Modbus registrų atstatymas į gamyklinius.
Būsenos LED – žalias / geltonas / raudonas indikatorius rodo, ar vertė normoje, įspėjimo zonoje ar už ribų.
PWM su vidiniu ar išoriniu maitinimu – trumpikliu parenkamas 3,3 arba 12 VDC vidinis PWM maitinimas arba išorinis per pull-up rezistorių.
Atskiri maitinimo ir išėjimo GND – 4 laidų jungimas – signalo GND atskirtas nuo maitinimo, todėl daviklis tinka bendram 24 VDC tinklui su kitais įrenginiais.

Kur naudojamas?

Švarios patalpos – teigiamo slėgio palaikymas ir kontrolė
Laiptinių viršslėgio sistemos (priešgaisrinė sauga)
Restoranų virtuvės ir biologinės saugos laboratorijos – neigiamas slėgis
Patalpų slėgio kaskados ligoninėse, laboratorijose
Patalpos ir lauko / koridoriaus slėgio skirtumo stebėjimas BMS
Patalpos slėgio valdymas keičiant ištraukimo ventiliatoriaus greitį

Naudojimas pagal poreikį

Švarių patalpų projektuotojui.
abipusis -125…+125 Pa diapazonas su 10 Pa minimaliu darbo langu leidžia vienu modeliu valdyti ir viršslėgį, ir neigiamą slėgį.

BMS integratoriui.
be ekrano – slėgio, srauto ar greičio vertė, aliarmo ribos ir visi nustatymai pasiekiami per Modbus RTU.

Elektros skydų montuotojui su 24 VDC magistrale.
-F versijos atskiri maitinimo ir išėjimo GND leidžia jungti daviklį į bendrą DC tinklą su kitais įrenginiais.

Praktinis panaudojimas

Jeigu švarioje patalpoje reikia palaikyti nedidelį viršslėgį koridoriaus atžvilgiu, tada HPS-F--LP jungiamas žarnelėmis tarp patalpos ir koridoriaus, darbo langas per Modbus RTU susiaurinamas (iki 10 Pa intervalo), o 0-10 VDC signalas (gamykliškai 0 V = -125 Pa, 10 V = +125 Pa) valdo ištraukimo ventiliatoriaus greitį.

Pritaikymo gidas: kaip naudojamas praktikoje

HPS-F--LP pritaikomas skirtingiems objektams – keičiasi tik tai, kur prijungiamos žarnelės ir kur nukreipiamas signalas:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Švari patalpa	„+“ – švari patalpa, „–“ – koridorius / šliuzas	Nuolat stebimas teigiamas slėgis, nukrypus – aliarmas BMS	Aliarmo ribas nustatykite per Modbus RTU
Laiptinės viršslėgis	Laiptinė ir gretima erdvė; AO1 → ventiliatoriaus dažnio keitiklis	Ventiliatorius palaiko reikiamą viršslėgį	Atsako laiką pasirinkite pagal durų atidarymo dinamiką
Restorano virtuvė	Virtuvė ir salė; AO1 → ištraukimo reguliatorius	Virtuvėje palaikomas neigiamas slėgis, kvapai neplinta į salę	Abipusis diapazonas rodo ir ženklą
Laboratorija / izoliatorius	Patalpa ir koridorius; Modbus → BMS	Registruojamas slėgio skirtumas ir aliarmai	Neagresyvioms, nedegioms dujoms

Kaip parinkti slėgio daviklio diapazoną

Matavimo diapazonas / jungimas	Rekomenduojamas modelis
-125…+125 Pa, 3 laidų, 24 VAC/VDC	HPS-G--LP (mažas ± slėgio skirtumas tarp patalpų)
-125…+125 Pa, 4 laidų, 18–34 VDC	HPS-F--LP (mažas ± slėgio skirtumas tarp patalpų) ← šis modelis
0–1000 Pa, 3 laidų, 24 VAC/VDC	HPS-G-1K0 (filtrai, ortakių slėgis, VAV)
0–1000 Pa, 4 laidų, 18–34 VDC	HPS-F-1K0 (filtrai, ortakių slėgis, VAV)
0–2000 Pa, 3 laidų, 24 VAC/VDC	HPS-G-2K0 (universalus AHU / ventiliatorių)
0–2000 Pa, 4 laidų, 18–34 VDC	HPS-F-2K0 (universalus AHU / ventiliatorių)
0–4000 Pa, 3 laidų, 24 VAC/VDC	HPS-G-4K0 (aukštesnio slėgio ventiliatoriai)
0–4000 Pa, 4 laidų, 18–34 VDC	HPS-F-4K0 (aukštesnio slėgio ventiliatoriai)
0–10 000 Pa, 3 laidų, 24 VAC/VDC	HPS-G-10K (aukšto slėgio pramonė)
0–10 000 Pa, 4 laidų, 18–34 VDC	HPS-F-10K (aukšto slėgio pramonė)

Taisyklė: -125…+125 Pa diapazonas skirtas patalpų slėgio skirtumams; ortakių ir filtrų slėgiui rinkitės 0–1000 Pa ar didesnį modelį. -G (3 laidų) versija tinka 24 VAC arba DC maitinimui su bendru GND; -F (4 laidų) – tik DC su atskirais GND, kai išėjimo GND turi būti atskirtas nuo maitinimo GND (pvz., DC maitinamuose tinkluose su kitais įrenginiais). -F ir -G viename tinkle nemaišykite.

Kada rinktis kitą sprendimą: su ekranu – DPS serija; dviem taškams – HPD (be ekrano) arba DPD (su ekranu); prijungimo rinkiniai PSET-PVC-200, PSET-QF-200, Pitot vamzdeliai PSET-PTS-200 / PSET-PTL-200; Modbus konfigūravimui – CNVT-USB-RS485-SET keitiklis; 24 VDC maitinimui – SEPS8-24-40.

Pliusai

Abipusis diapazonas -125…+125 Pa, min. intervalas 10 Pa
Slėgis, oro srautas ir greitis viename daviklyje
0-10 VDC / 0-20 mA / PWM išėjimas ir Modbus RTU
Programuojamas darbo langas ir atsako laikas, aliarmo ribos
Tikslumas ±2 % darbo diapazono
IP65 ASA korpusas, aliuminiai antgaliai

Minusai / ribojimai

Nėra ekrano – vertė matoma tik per Modbus ar valdiklyje; su ekranu – DPS-F--LP
Tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C
Pilnam konfigūravimui reikia Modbus RTU (3SModbus / Sensistant) ir CNVT-USB-RS485 keitiklio
Maitinama tik DC ir jungiama ne mažiau kaip 4 laidais; 24 VAC maitinimui – HPS-G--LP
Diapazonas tik ±125 Pa – ortakiams ir filtrams rinkitės HPS-F-1K0

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikas, atjungus maitinimą.
Maitinimas tik 18–34 VDC.
-F versija netinka 3 laidų jungimui: naudokite ne mažiau kaip 4 laidus ir nesujunkite maitinimo bei išėjimo GND – kitaip matavimas bus klaidingas.
-F ir -G tipo daviklių viename tinkle nenaudokite.
Daviklis skirtas tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos.

Greitas pasirinkimo gidas

-125…+125 Pa

0-10 VDC / 0-20 mA / PWM

Modbus RTU

18–34 VDC

IP65

Tinka, kai reikia:

matuoti slėgio skirtumą -125…+125 Pa ribose ir perduoti jį reguliatoriui ar BMS;
palaikyti ir stebėti patalpų viršslėgį ar neigiamą slėgį;
integruoti matavimą į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

didžiausią darbo slėgį – ar jis telpa į diapazoną -125…+125 Pa;
valdiklio maitinimą ir jungimą: 3 laidai su bendru GND (-G) ar 4 laidai su atskirais GND (-F);
ar reikės oro srauto (ventiliatoriaus K-faktorius) arba greičio (Pitot rinkinys) matavimo.

Svarbus priminimas: HPS-F--LP matuoja tik švaraus oro ir neagresyvių, nedegių dujų slėgio skirtumą; prijungimo žarnelės ir Pitot vamzdeliai užsakomi atskirai.

DUK

Ar HPS-F--LP galima maitinti 24 VAC?
Ne – -F versija maitinama tik 18–34 VDC, o 24 VAC maitinimui rinkitės HPS-G--LP.

Ar galima pakeisti matavimo diapazoną?
Per Modbus RTU darbo langą galima susiaurinti iki 10 Pa intervalo gamykliniame -125…+125 Pa diapazone, tačiau praplėsti jo negalima.

Ar daviklis matuoja oro srautą ir greitį?
Taip – oro srautą m³/h pagal ventiliatoriaus K-faktorių arba Q = A × V, o oro greitį m/s su Pitot vamzdelio rinkiniu PSET-PTS-200 arba PSET-PTL-200.

Kokius signalus gausiu?
Vieną išėjimą AO1 su pasirenkamu 0-10 VDC, 0-20 mA arba PWM signalu ir Modbus RTU ryšį.

Ar turi ekraną?
Ne, ekrano nėra – tas pats diapazonas su ekranu yra DPS-F--LP.

Kaip sukonfigūruoti daviklį?
Per RS485 su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa arba Sensistant konfigūratoriumi.

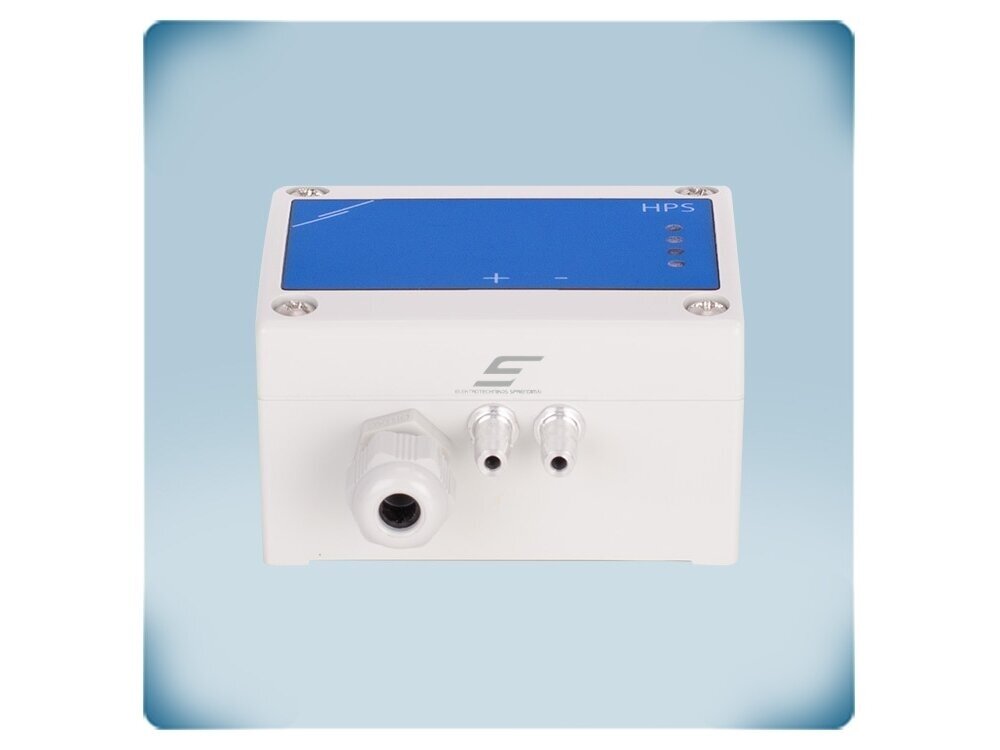

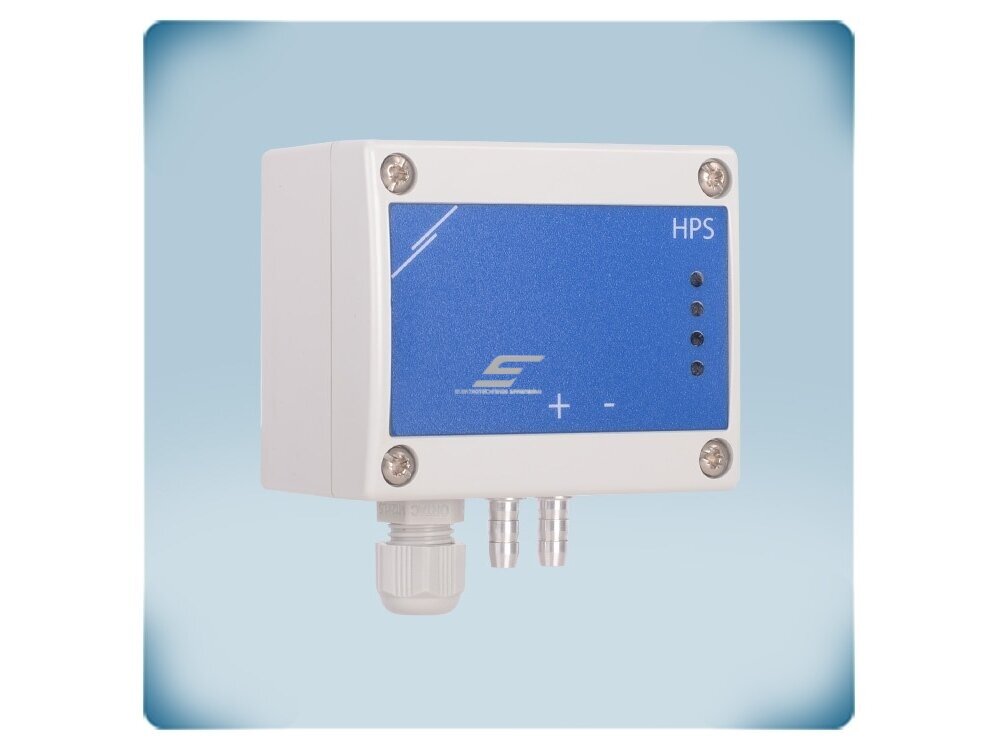

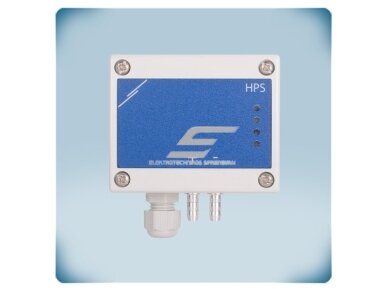

Diferencinio slėgio daviklis | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | HPS-F--LP
