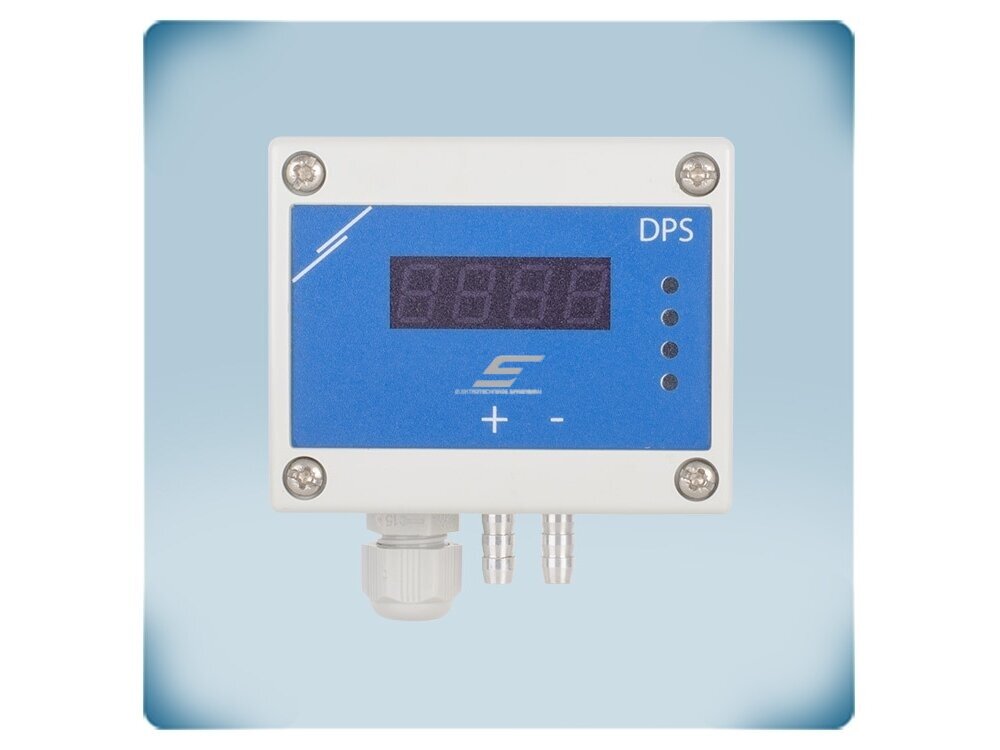

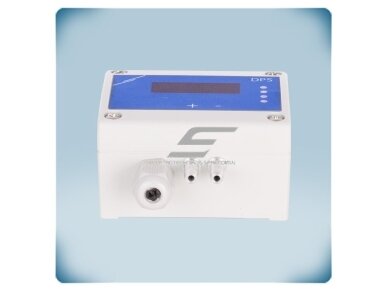

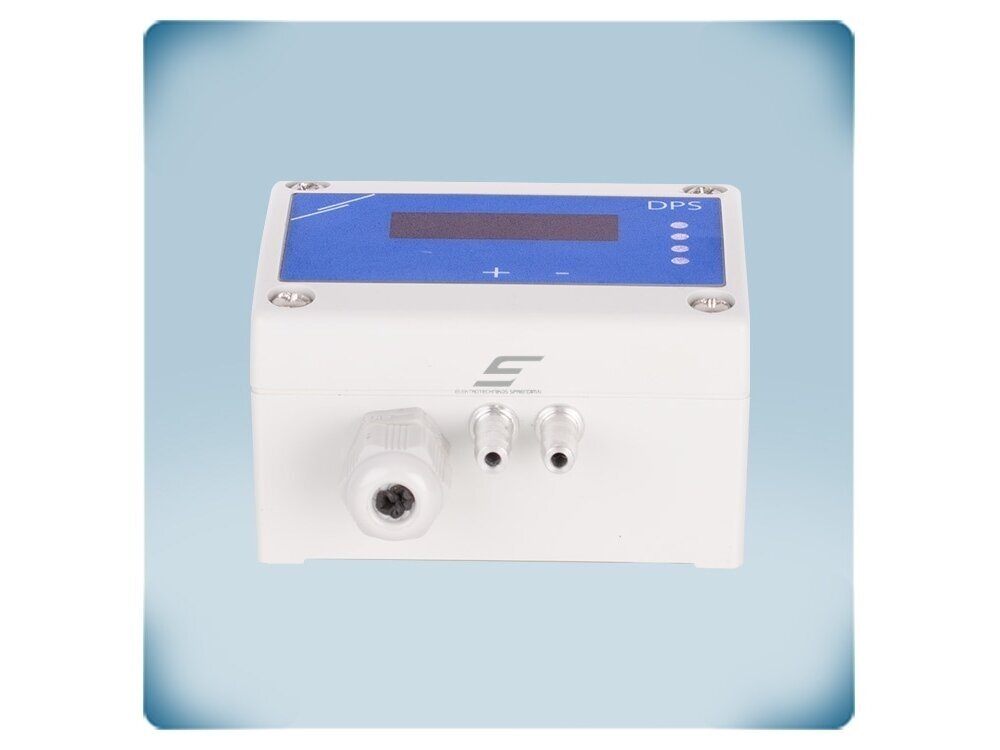

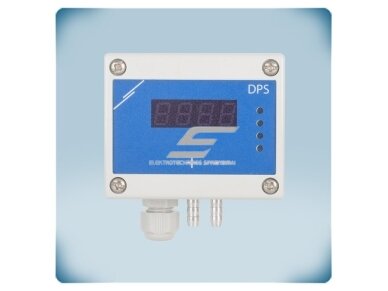

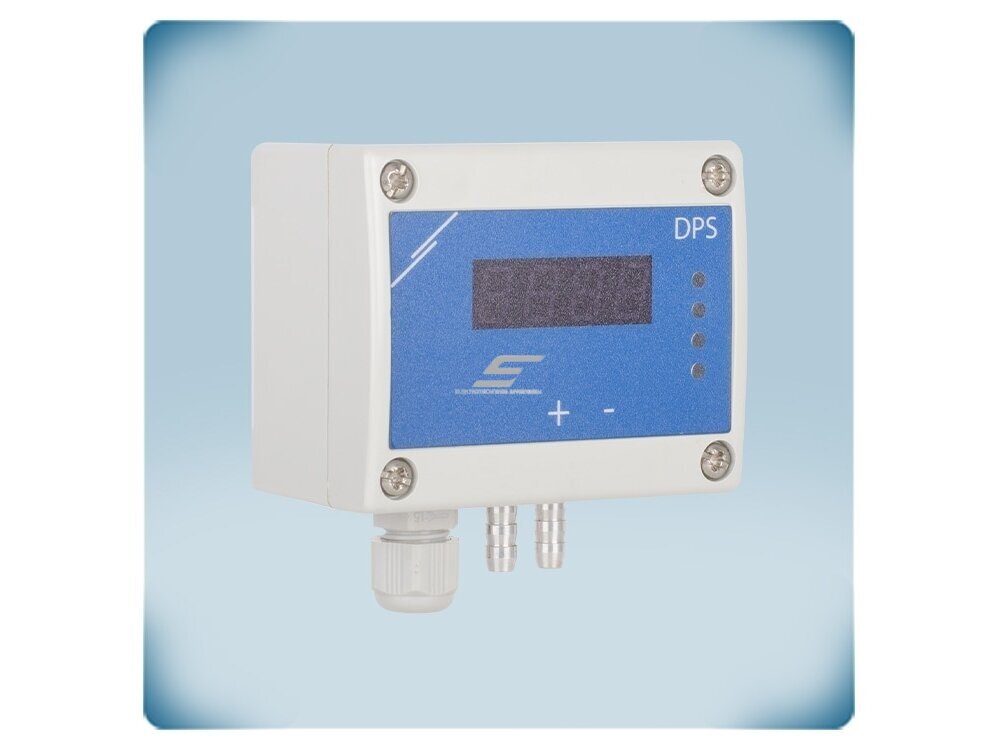

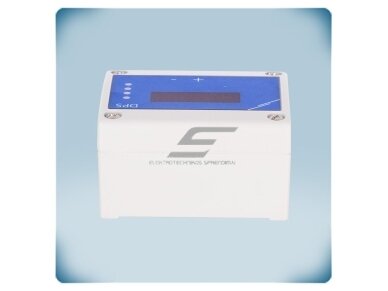

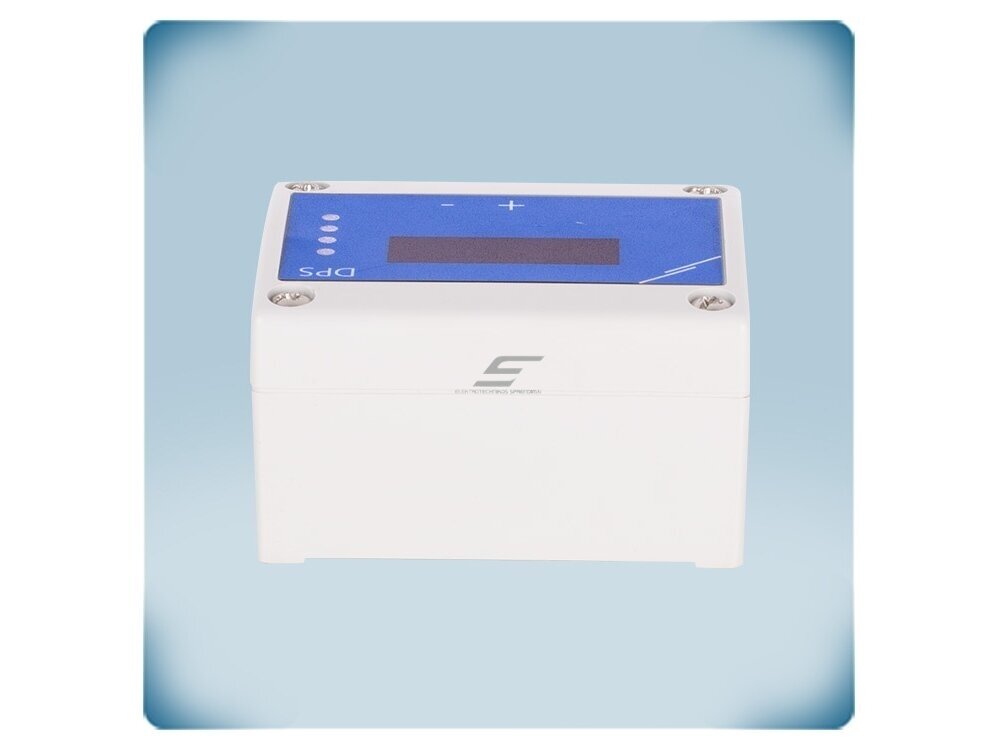

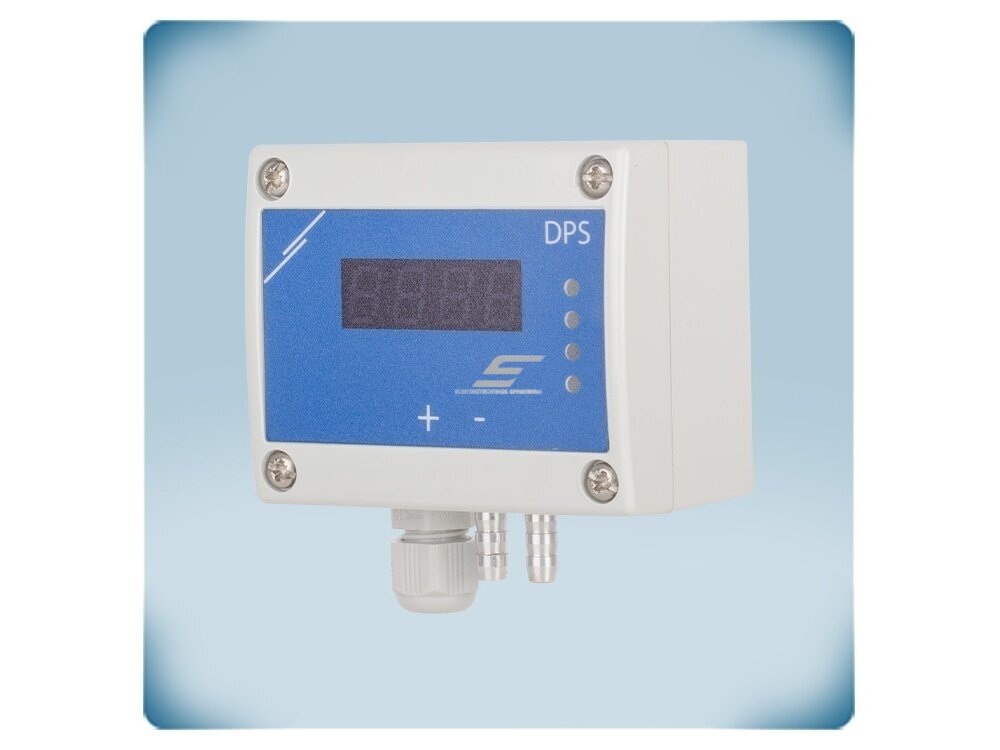

    Diferencinio slėgio daviklis su ekranu | 0-4000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 laidų | IP65 | Sentera Controls | DPS-G-4K0

    Kodas: DPS-G-4K0
    Pasiteirauti apie prekę
    Kaina 155.70 € su PVM
    ( 128.68 € be PVM )
    242.88 € Sutaupykite 87.18 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio daviklis su ekranu | 0-4000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | 3 laidų | IP65 | Sentera Controls | DPS-G-4K0

    DPS-G-4K0 – Sentera Controls diferencinio slėgio daviklis su ekranu, kurio gamyklinis matavimo diapazonas 0–4000 Pa. Jame integruotas skaitmeninis didelės skyros diferencinio slėgio jutiklis ir vienas analoginis / moduliuojamas išėjimas: 0-10 VDC, 0-20 mA arba 0–100 % PWM signalas ir Modbus RTU ryšys. -G versija – 3 laidų jungimui su bendru maitinimo ir išėjimo „minusu“, maitinama 24 VAC arba 24 VDC; korpusas IP65, montuojamas ant sienos.

    Pagrindinė mintis:
    Daviklis paverčia slėgio skirtumą tarp dviejų taškų į standartinį valdymo signalą: reguliatorius, dažnio keitiklis ar EC ventiliatorius gauna 0-10 VDC / 0-20 mA / PWM, o BMS per Modbus RTU mato tikrą slėgį, oro srautą ar greitį ir gali keisti visus nustatymus be atsuktuvo. Ekranas leidžia vertę pamatyti iškart vietoje – paleidžiant ir derinant sistemą nereikia nešiotis manometro.
    Matavimo diapazonas
    0–4000 Pa (gamyklinis)
    Išėjimas
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    24 VAC / VDC (18–34 VDC, 15–24 VAC ±10 %)
    Apsaugos klasė
    IP65, ASA korpusas, LED ekranas

    Veikimo principas

    Daviklis tvirtinamas ant sienos ar kito tvirto paviršiaus šalia matavimo taškų, o prie aliumininių „+“ ir „–“ antgalių (6 mm vamzdeliui) žarnelėmis prijungiami matavimo taškai. Prijungimui patogu naudoti Sentera PSET-PVC-200 arba PSET-QF-200 rinkinius, oro greičiui – Pitot vamzdelio rinkinius PSET-PTS-200 / PSET-PTL-200.

    Integruotas skaitmeninis jutiklis matuoja slėgio skirtumą; galimi trys režimai: diferencinis slėgis (Pa), oro tūrio srautas (m³/h – pagal ventiliatoriaus K-faktorių arba Q = A × V) ir oro greitis (m/s – su išoriniu Pitot vamzdelio rinkiniu PSET-PTX-200). Gamykloje išėjimas sukalibruotas: 0 V esant 0 Pa, 10 V esant 4000 Pa. Per Modbus RTU (3SModbus programa arba Sensistant konfigūratorius) nustatomas darbo langas (min. intervalas 50 Pa slėgiui, 10 m³/h srautui, 1 m/s greičiui), išėjimo tipas, atsako laikas 0,1–10 s ir aliarmo ribos. Ekrane rodomas slėgis arba oro srautas, o LED indikatoriai rodo, ar vertė normoje, įspėjimo zonoje ar už ribų.

    Analoginis signalas tiesiogiai valdo Sentera greičio reguliatorių, dažnio keitiklį ar EC ventiliatorių – taip palaikomas pastovus slėgis ortakyje ar patalpoje, o BMS per Modbus gauna tikslią vertę. Diapazonas 0–4000 Pa skirtas sistemoms, kuriose slėgis viršija 2000 Pa – galingiems ventiliatoriams, ilgiems tinklams su dideliu pasipriešinimu, pramoninėms oro sistemoms.

    Kuo naudingas DPS-G-4K0?
    Vienas prietaisas – slėgio, srauto ir greičio matavimas, analoginis ir Modbus RTU išėjimas, programuojamas diapazonas ir aliarmo ribos, vietinis ekranas ir IP65 korpusas. Sandėlyje užtenka vieno modelio daugeliui objektų.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio daviklis su ekranu
    Gamintojas / kodas Sentera Controls / DPS-G-4K0
    Serija DPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Jutiklių skaičius 1 (skaitmeninis, didelės skyros)
    Matavimo diapazonas 0–4000 Pa (gamyklinis)
    Darbo režimai Diferencinis slėgis, oro srautas (K-faktorius arba Q = A × V), oro greitis (su PSET-PTX-200)
    Min. darbo intervalas 50 Pa (slėgis), 10 m³/h (srautas), 1 m/s (greitis)
    Tikslumas ±2 % darbo diapazono
    Atsako laikas 0,1–10 s (pasirenkamas)
    Išėjimai AO1 – vienas: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Gamyklinis išėjimas 0 V esant 0 Pa, 10 V esant 4000 Pa
    PWM maitinimas Vidinis 3,3 arba 12 VDC (trumpiklis JP1) arba išorinis per pull-up rezistorių
    Ryšys Modbus RTU (RS485, A, /B); konfigūravimas 3SModbus arba Sensistant
    Maitinimo įtampa 18–34 VDC arba 15–24 VAC ±10 %
    Vartojimas maks. 1,71 W, Imax 95 mA (DC); maks. 3,3 W, Imax 220 mA (AC)
    Jungimas 3 laidų, bendras maitinimo ir išėjimo GND (-G)

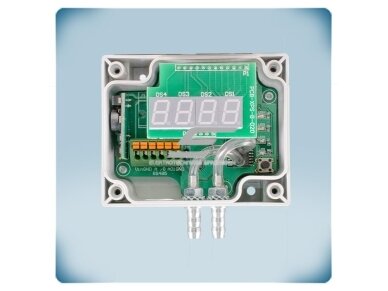

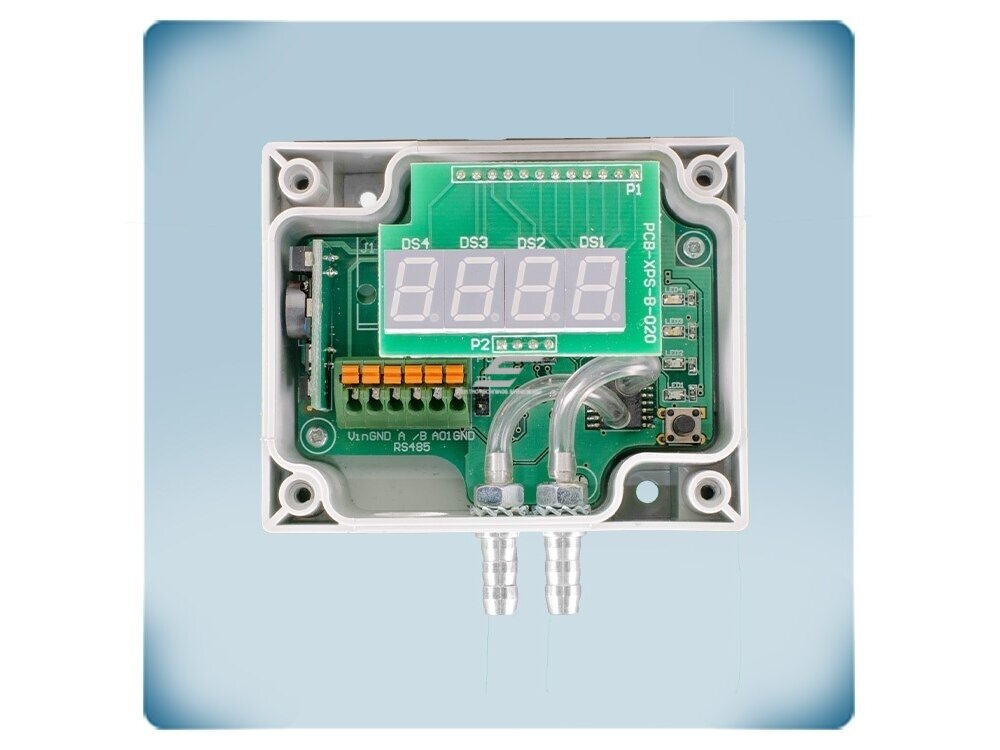

    Gnybtai Vin, GND, A, /B, AO1, GND
    Ekranas 4 skaitmenų 7 segmentų LED (slėgis arba oro srautas)
    Mygtukas / indikacija SW1 – nulio kalibravimas arba Modbus registrų atstatymas; LED1 žalias – maitinimas ir Modbus ryšys, LED2 žalias – vertė normoje, LED3 geltonas – įspėjimo zona, LED4 raudonas – už ribų (mirksi – jutiklio gedimas)
    Slėgio antgaliai Aliuminiai, vamzdeliui Ø6 mm
    Laidų skerspjūvis 1,5 mm²; riebokšlis 3–6 mm
    Korpusas ASA plastikas, pilkas (RAL 9002), montuojamas ant sienos
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Terpė Švarus oras, neagresyvios ir nedegios dujos
    Svoris 0,14 kg (neto)
    Pakuotės matmenys 95 × 85 × 70 mm
    Atitiktis EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Trys matavimo režimai – diferencinis slėgis, oro srautas m³/h pagal K-faktorių arba skerspjūvį ir oro greitis m/s su Pitot vamzdeliu.
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka reguliatoriams, dažnio keitikliams, EC ventiliatoriams ir valdikliams.
    • Modbus RTU – visos matuojamos vertės ir nustatymai pasiekiami iš BMS / SCADA; konfigūruojama 3SModbus arba Sensistant.
    • Programuojamas darbo langas – min. ir maks. ribas galima susiaurinti (iki 50 Pa intervalo) – išėjimo signalas išnaudojamas tik reikiamam slėgiui.
    • Atsako laikas 0,1–10 s – slopina pulsacijas ir turbulenciją, signalas reguliatoriui būna stabilus.
    • Nulio kalibravimas mygtuku – SW1 – greitas nulio patikrinimas objekte, taip pat Modbus registrų atstatymas į gamyklinius.
    • LED ekranas – 4 skaitmenų rodmuo vietoje – patogu paleidžiant, derinant ir aptarnaujant.
    • Būsenos LED – žalias / geltonas / raudonas indikatorius rodo, ar vertė normoje, įspėjimo zonoje ar už ribų.
    • PWM su vidiniu ar išoriniu maitinimu – trumpikliu parenkamas 3,3 arba 12 VDC vidinis PWM maitinimas arba išorinis per pull-up rezistorių.
    • Maitinimas 24 VAC arba DC – 3 laidų jungimas su bendru GND – daviklį paprasta prijungti prie 24 VAC valdymo transformatoriaus ar 18–34 VDC šaltinio.

    Kur naudojamas?

    • Didesnio slėgio ventiliatoriai ir pramoninės oro sistemos
    • Filtrų užterštumo kontrolė vėdinimo įrenginiuose
    • Pastovaus slėgio ortakyje palaikymas (VAV sistemos)
    • Oro srauto matavimas per ventiliatoriaus K-faktorių
    • Oro greičio matavimas ortakyje su Pitot vamzdeliu
    • Minimalių vėdinimo normų užtikrinimas pastatuose
    • Švarios patalpos, virtuvės, laboratorijos – slėgio stebėjimas

    Naudojimas pagal poreikį

    Pramoninės ventiliacijos projektuotojui.
    0–4000 Pa diapazonas skirtas sistemoms, kuriose slėgis viršija 2000 Pa – galingiems ventiliatoriams ir ilgiems tinklams su dideliu pasipriešinimu.
    ŠVOK paleidimo-derinimo inžinieriui.
    4 skaitmenų LED ekranas rodo slėgį ar srautą vietoje, todėl derinant nereikia atskiro manometro.
    Montuotojui su 24 VAC valdymo transformatoriumi.
    -G versija jungiama 3 laidais su bendru GND ir maitinama 15–24 VAC arba 18–34 VDC.

    Praktinis panaudojimas

    Jeigu reikia stebėti ar palaikyti pastovų galingo ventiliatoriaus sukuriamą slėgį, tada DPS-G-4K0 su gamykline skale 0–4000 Pa (kiekvieni 400 Pa = 1 V) jungiamas prie matavimo taškų, o 0-10 VDC signalas perduodamas Sentera reguliatoriui, dažnio keitikliui arba per Modbus RTU į BMS. Ekrane vertė matoma vietoje, todėl derinimas atliekamas be manometro.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DPS-G-4K0 pritaikomas skirtingiems objektams – keičiasi tik tai, kur prijungiamos žarnelės ir kur nukreipiamas signalas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vėdinimo įrenginio filtras Žarnelės prieš ir už filtro; AO1 arba Modbus → BMS Užsiteršus filtrui – aliarmas ir laiku planuojamas keitimas Darbo langą susiaurinkite iki filtro slėgio ribų
    Pastovus slėgis ortakyje Ortakio taškas ir aplinka; AO1 → Sentera reguliatorius / dažnio keitiklis / EC ventiliatorius Ventiliatoriaus greitis keičiamas taip, kad slėgis išliktų pastovus Atsako laiką padidinkite, jei signalas pulsuoja
    Oro srauto matavimas Ventiliatoriaus įsiurbimo antgalio matavimo taškai (PSET-PVC-200) Daviklis rodo ir perduoda m³/h pagal K-faktorių K-faktorių rasite ventiliatoriaus dokumentacijoje
    Oro greitis ortakyje Pitot vamzdelis PSET-PTS-200 / PSET-PTL-200 Matuojamas m/s, srautas skaičiuojamas Q = A × V Pitot vamzdelį statykite tiesioje ortakio atkarpoje
    Objektas su BMS Modbus RTU (A, /B) Vertės ir nustatymai valdomi centralizuotai -F ir -G versijų viename tinkle nemaišykite

    Kaip parinkti slėgio daviklio diapazoną

    Matavimo diapazonas / jungimas Rekomenduojamas modelis
    -125…+125 Pa, 3 laidų, 24 VAC/VDC DPS-G--LP (mažas ± slėgio skirtumas tarp patalpų)
    -125…+125 Pa, 4 laidų, 18–34 VDC DPS-F--LP (mažas ± slėgio skirtumas tarp patalpų)
    0–1000 Pa, 3 laidų, 24 VAC/VDC DPS-G-1K0 (filtrai, ortakių slėgis, VAV)
    0–1000 Pa, 4 laidų, 18–34 VDC DPS-F-1K0 (filtrai, ortakių slėgis, VAV)
    0–2000 Pa, 3 laidų, 24 VAC/VDC DPS-G-2K0 (universalus AHU / ventiliatorių)
    0–2000 Pa, 4 laidų, 18–34 VDC DPS-F-2K0 (universalus AHU / ventiliatorių)
    0–4000 Pa, 3 laidų, 24 VAC/VDC DPS-G-4K0 (aukštesnio slėgio ventiliatoriai) ← šis modelis
    0–4000 Pa, 4 laidų, 18–34 VDC DPS-F-4K0 (aukštesnio slėgio ventiliatoriai)
    0–10 000 Pa, 3 laidų, 24 VAC/VDC DPS-G-10K (aukšto slėgio pramonė)
    0–10 000 Pa, 4 laidų, 18–34 VDC DPS-F-10K (aukšto slėgio pramonė)
    Taisyklė: diapazoną rinkitės taip, kad didžiausias darbo slėgis būtų maždaug 50–80 % viršutinės ribos – per Modbus RTU darbo langą galima susiaurinti, bet ne praplėsti. -G (3 laidų) versija tinka 24 VAC arba DC maitinimui su bendru GND; -F (4 laidų) – tik DC su atskirais GND, kai išėjimo GND turi būti atskirtas nuo maitinimo GND (pvz., DC maitinamuose tinkluose su kitais įrenginiais). -F ir -G viename tinkle nemaišykite.
    Kada rinktis kitą sprendimą: be ekrano – HPS serija; dviem taškams – DPD (su ekranu) arba HPD (be ekrano); prijungimo rinkiniai PSET-PVC-200, PSET-QF-200, Pitot vamzdeliai PSET-PTS-200 / PSET-PTL-200; Modbus konfigūravimui – CNVT-USB-RS485-SET keitiklis; 24 VDC maitinimui – SEPS8-24-40.

    Pliusai

    • Slėgis, oro srautas ir greitis viename daviklyje
    • 0-10 VDC / 0-20 mA / PWM išėjimas ir Modbus RTU
    • Programuojamas darbo langas ir atsako laikas, aliarmo ribos
    • Tikslumas ±2 % darbo diapazono
    • IP65 ASA korpusas, aliuminiai antgaliai
    • 4 skaitmenų LED ekranas vertei vietoje

    Minusai / ribojimai

    • Tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C
    • Pilnam konfigūravimui reikia Modbus RTU (3SModbus / Sensistant) ir CNVT-USB-RS485 keitiklio
    • -G bendro GND negalima jungti su kitais DC maitinamais įrenginiais; tokiu atveju rinkitės DPS-F-4K0
    • Vienas matavimo kanalas – dviem taškams rinkitės DPD-G-4K0
    • Oro greičiui reikalingas atskiras Pitot vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikas, atjungus maitinimą.
    • Maitinimas 18–34 VDC arba 15–24 VAC ±10 % (gnybtų lentelėje AC nurodyta 13–26 VAC); naudokite saugos transformatorių ar maitinimo šaltinį.
    • -G versijos bendro GND niekada nejunkite su kitais DC maitinamais įrenginiais – galimas negrįžtamas jų sugadinimas.
    • -F ir -G tipo daviklių viename tinkle nenaudokite.
    • Daviklis skirtas tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    0–4000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC/VDC
    IP65
    LED ekranas
    Tinka, kai reikia:
    • matuoti slėgio skirtumą 0–4000 Pa ribose ir perduoti jį reguliatoriui ar BMS;
    • palaikyti pastovų slėgį ar srautą valdant ventiliatorių;
    • integruoti matavimą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • didžiausią darbo slėgį – ar jis telpa į diapazoną 0–4000 Pa;
    • valdiklio maitinimą ir jungimą: 3 laidai su bendru GND (-G) ar 4 laidai su atskirais GND (-F);
    • ar reikės oro srauto (ventiliatoriaus K-faktorius) arba greičio (Pitot rinkinys) matavimo.
    Svarbus priminimas: DPS-G-4K0 matuoja tik švaraus oro ir neagresyvių, nedegių dujų slėgio skirtumą; prijungimo žarnelės ir Pitot vamzdeliai užsakomi atskirai.

    DUK

    Ar DPS-G-4K0 galima maitinti 24 VAC?
    Taip – -G versija maitinama 15–24 VAC ±10 % arba 18–34 VDC ir jungiama 3 laidais su bendru GND.
    Ar galima pakeisti matavimo diapazoną?
    Per Modbus RTU darbo langą galima susiaurinti iki 50 Pa intervalo gamykliniame 0–4000 Pa diapazone, tačiau praplėsti jo negalima.
    Ar daviklis matuoja oro srautą ir greitį?
    Taip – oro srautą m³/h pagal ventiliatoriaus K-faktorių arba Q = A × V, o oro greitį m/s su Pitot vamzdelio rinkiniu PSET-PTS-200 arba PSET-PTL-200.
    Kokius signalus gausiu?
    Vieną išėjimą AO1 su pasirenkamu 0-10 VDC, 0-20 mA arba PWM signalu ir Modbus RTU ryšį.
    Ar turi ekraną?
    Taip, 4 skaitmenų 7 segmentų LED ekranas rodo diferencinį slėgį arba oro srautą.
    Kaip sukonfigūruoti daviklį?
    Per RS485 su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa arba Sensistant konfigūratoriumi.
