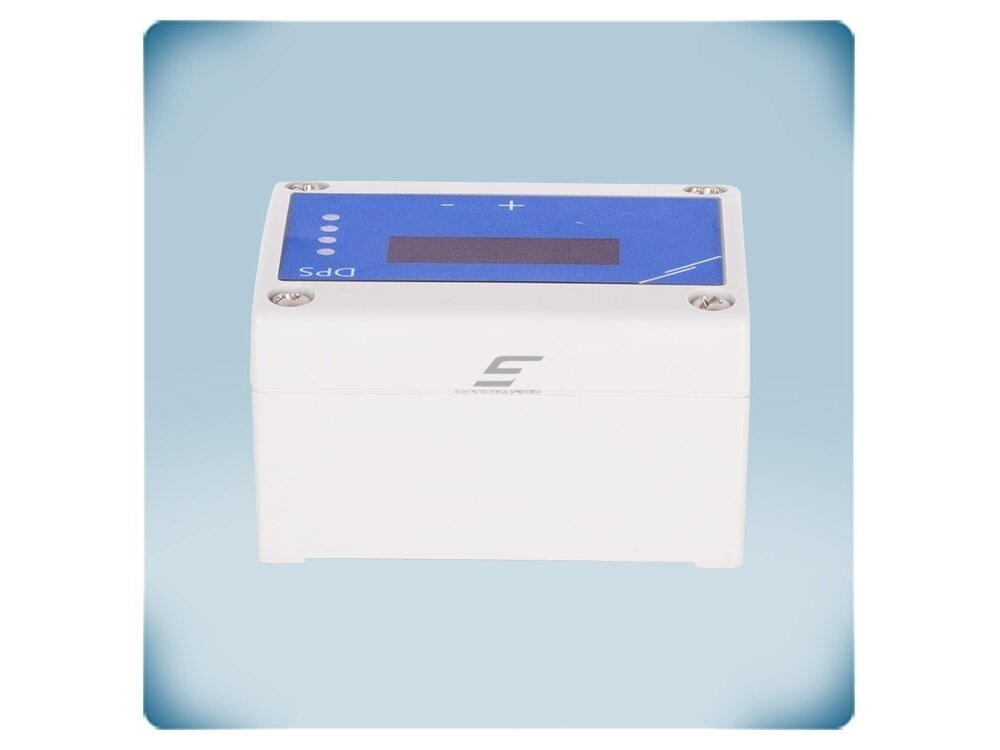

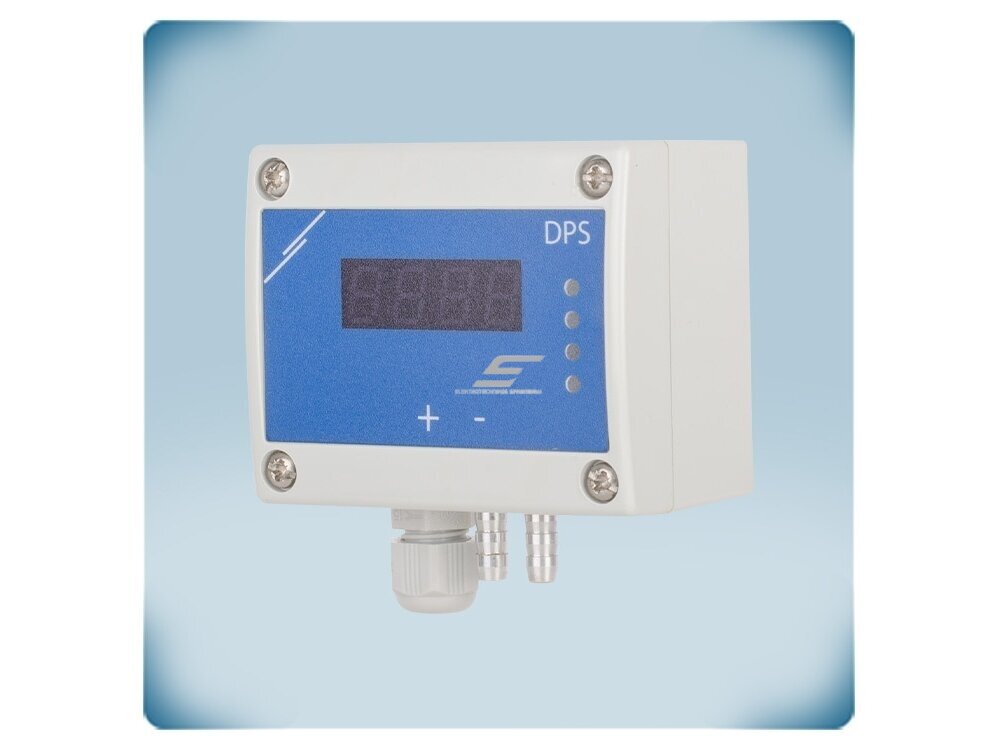

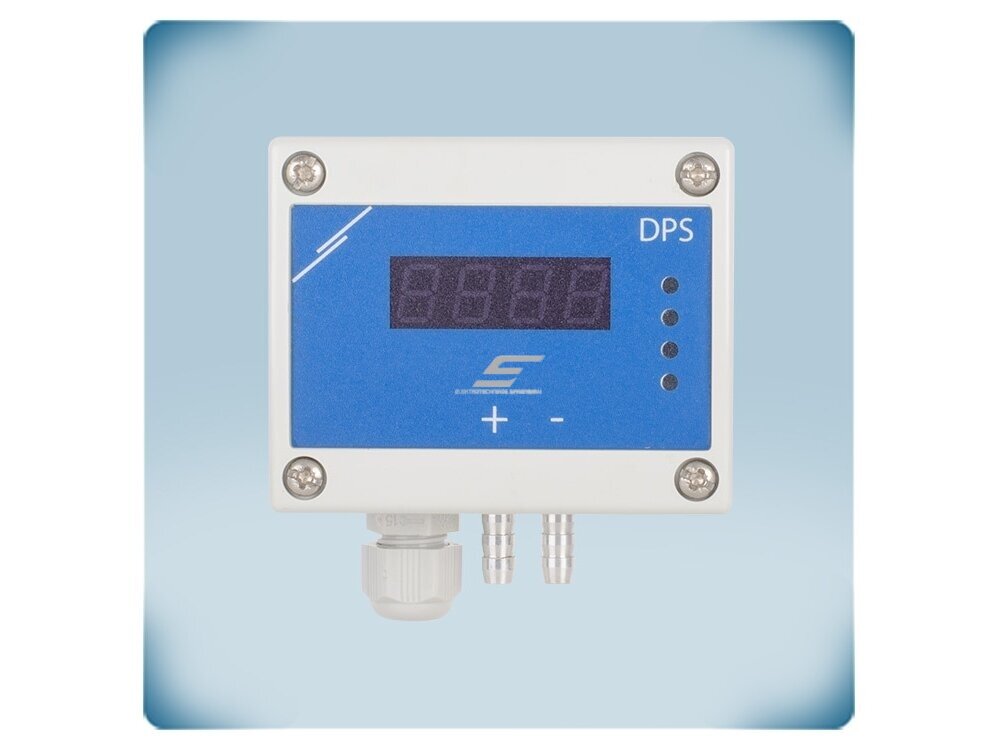

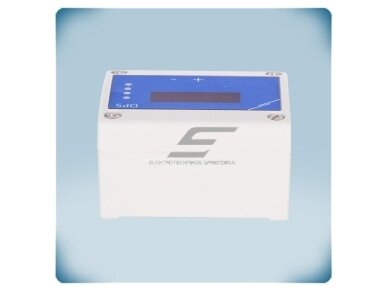

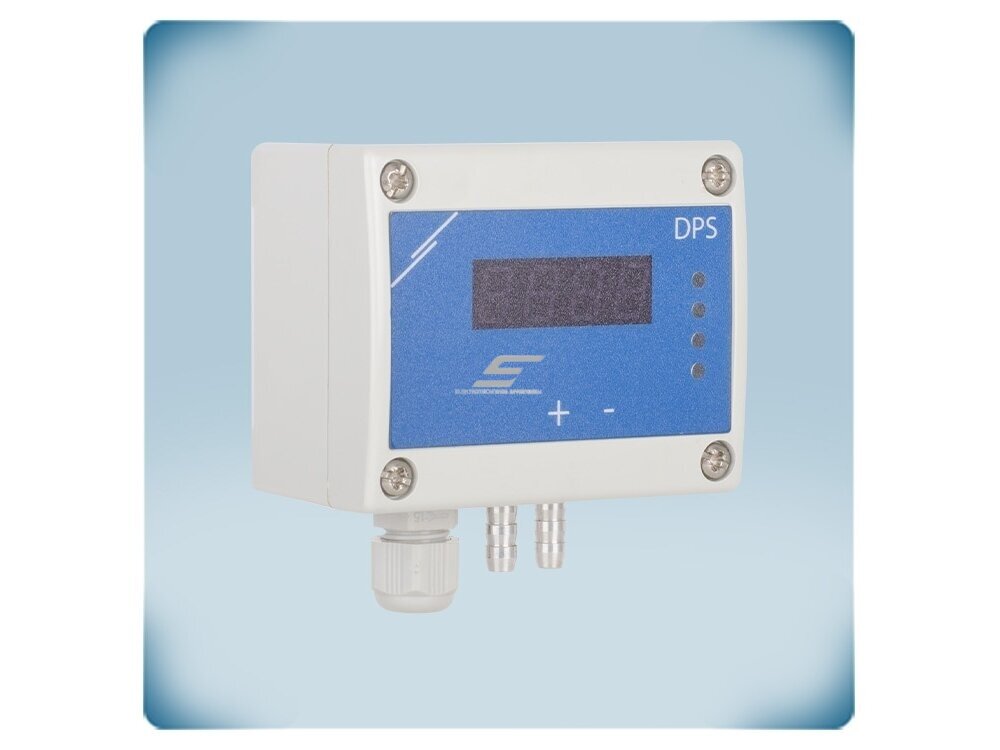

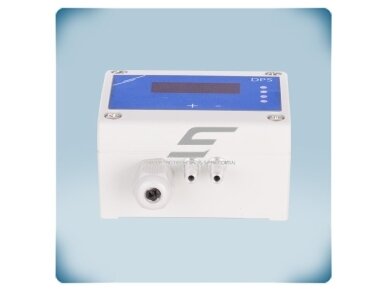

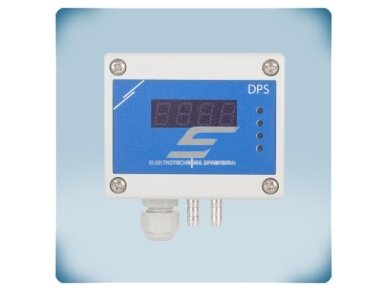

    Diferencinio slėgio daviklis su ekranu | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | DPS-F--LP

    Kodas: DPS-F--LP
    Pasiteirauti apie prekę
    Kaina 154.67 € su PVM
    ( 127.83 € be PVM )
    241.29 € Sutaupykite 86.62 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio daviklis su ekranu | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | DPS-F--LP

    DPS-F--LP – Sentera Controls diferencinio slėgio daviklis su ekranu, kurio gamyklinis matavimo diapazonas -125…+125 Pa. Jame integruotas skaitmeninis didelės skyros diferencinio slėgio jutiklis ir vienas analoginis / moduliuojamas išėjimas: 0-10 VDC, 0-20 mA arba 0–100 % PWM signalas ir Modbus RTU ryšys. -F versija – 4 laidų jungimui su atskirais maitinimo ir analoginio išėjimo GND, maitinama tik 18–34 VDC; korpusas IP65, montuojamas ant sienos.

    Pagrindinė mintis:
    Daviklis paverčia slėgio skirtumą tarp dviejų taškų į standartinį valdymo signalą: reguliatorius, dažnio keitiklis ar EC ventiliatorius gauna 0-10 VDC / 0-20 mA / PWM, o BMS per Modbus RTU mato tikrą slėgį, oro srautą ar greitį ir gali keisti visus nustatymus be atsuktuvo. Ekranas leidžia vertę pamatyti iškart vietoje – paleidžiant ir derinant sistemą nereikia nešiotis manometro.
    Matavimo diapazonas
    -125…+125 Pa (gamyklinis)
    Išėjimas
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    18–34 VDC
    Apsaugos klasė
    IP65, ASA korpusas, LED ekranas

    Veikimo principas

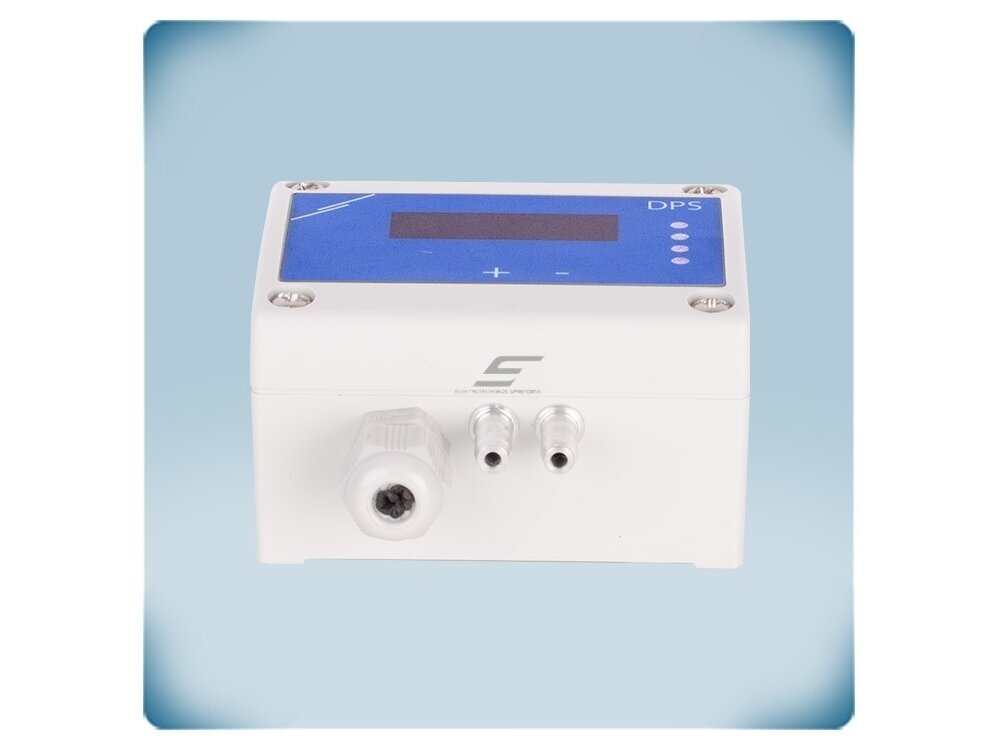

    Daviklis tvirtinamas ant sienos, o prie aliumininių „+“ ir „–“ antgalių žarnelėmis prijungiamos dvi lyginamos zonos – pvz., švari patalpa ir koridorius arba laiptinė ir lauko / koridoriaus erdvė. Prijungimui naudojami Sentera PSET-PVC-200 ar PSET-QF-200 rinkiniai.

    Integruotas skaitmeninis jutiklis matuoja slėgio skirtumą; galimi trys režimai: diferencinis slėgis (Pa), oro tūrio srautas (m³/h – pagal ventiliatoriaus K-faktorių arba Q = A × V) ir oro greitis (m/s – su išoriniu Pitot vamzdelio rinkiniu PSET-PTX-200). Gamykloje išėjimas sukalibruotas: 0 V esant -125 Pa, 10 V esant +125 Pa. Per Modbus RTU (3SModbus programa arba Sensistant konfigūratorius) nustatomas darbo langas (min. intervalas 10 Pa slėgiui, 10 m³/h srautui, 1 m/s greičiui), išėjimo tipas, atsako laikas 0,1–10 s ir aliarmo ribos. Ekrane rodomas slėgis arba oro srautas, o LED indikatoriai rodo, ar vertė normoje, įspėjimo zonoje ar už ribų.

    Analoginis signalas tiesiogiai valdo Sentera greičio reguliatorių, dažnio keitiklį ar EC ventiliatorių – taip palaikomas pastovus slėgis ortakyje ar patalpoje, o BMS per Modbus gauna tikslią vertę. Abipusis diapazonas -125…+125 Pa su 10 Pa minimaliu intervalu leidžia stebėti ir teigiamą, ir neigiamą patalpos slėgį – tai švarių patalpų, laiptinių ir virtuvių/laboratorijų slėgio kaskadų daviklis.

    Kuo naudingas DPS-F--LP?
    Vienas prietaisas – slėgio, srauto ir greičio matavimas, analoginis ir Modbus RTU išėjimas, programuojamas diapazonas ir aliarmo ribos, vietinis ekranas ir IP65 korpusas. Sandėlyje užtenka vieno modelio daugeliui objektų.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio daviklis su ekranu
    Gamintojas / kodas Sentera Controls / DPS-F--LP
    Serija DPS (-F / -G; -125…+125 Pa, 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Jutiklių skaičius 1 (skaitmeninis, didelės skyros)
    Matavimo diapazonas -125…+125 Pa (gamyklinis)
    Darbo režimai Diferencinis slėgis, oro srautas (K-faktorius arba Q = A × V), oro greitis (su PSET-PTX-200)
    Min. darbo intervalas 10 Pa (slėgis), 10 m³/h (srautas), 1 m/s (greitis)
    Tikslumas ±2 % darbo diapazono
    Atsako laikas 0,1–10 s (pasirenkamas)
    Išėjimai AO1 – vienas: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Gamyklinis išėjimas 0 V esant -125 Pa, 10 V esant +125 Pa
    PWM maitinimas Vidinis 3,3 arba 12 VDC (trumpiklis JP1) arba išorinis per pull-up rezistorių
    Ryšys Modbus RTU (RS485, A, /B); konfigūravimas 3SModbus arba Sensistant
    Maitinimo įtampa 18–34 VDC (tik nuolatinė srovė)
    Vartojimas maks. 1,8 W, Imax 100 mA (18–34 VDC)
    Jungimas Ne mažiau kaip 4 laidai, atskiri maitinimo ir išėjimo GND (-F)

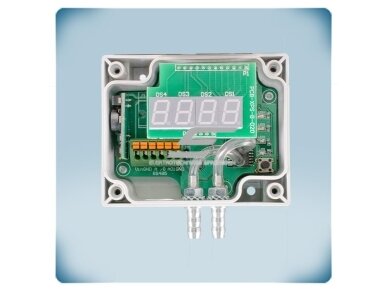

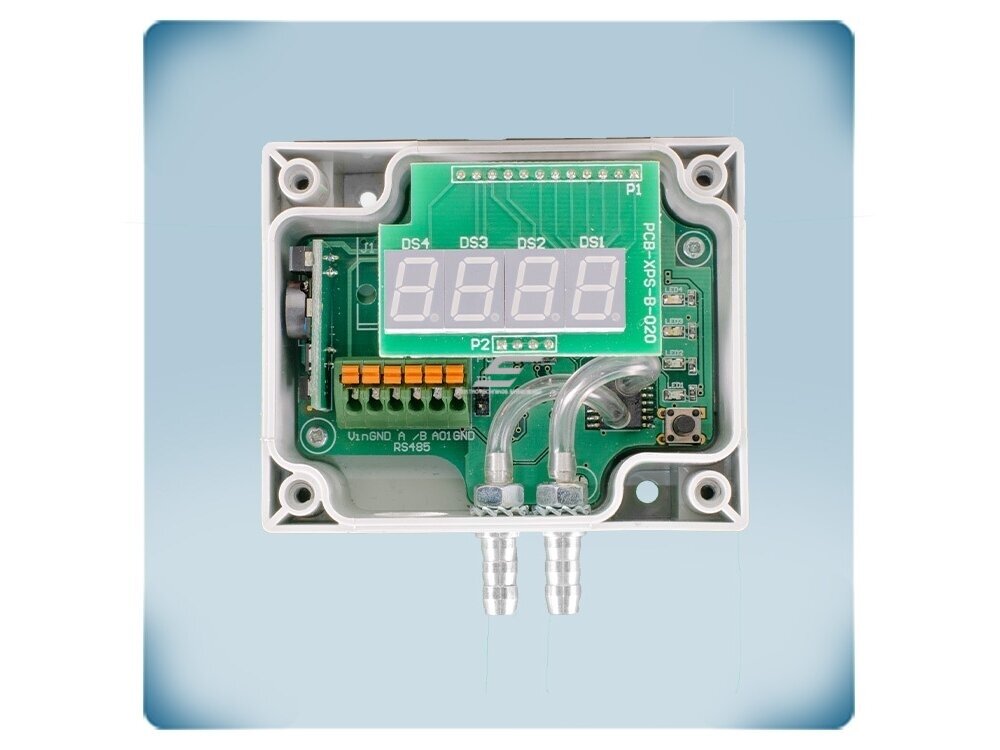

    Gnybtai Vin, GND, A, /B, AO1, GND
    Ekranas 4 skaitmenų 7 segmentų LED (slėgis arba oro srautas)
    Mygtukas / indikacija SW1 – nulio kalibravimas arba Modbus registrų atstatymas; LED1 žalias – maitinimas ir Modbus ryšys, LED2 žalias – vertė normoje, LED3 geltonas – įspėjimo zona, LED4 raudonas – už ribų (mirksi – jutiklio gedimas)
    Slėgio antgaliai Aliuminiai
    Laidų skerspjūvis 1,5 mm²
    Korpusas ASA plastikas, pilkas (RAL 9002), montuojamas ant sienos
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Terpė Švarus oras, neagresyvios ir nedegios dujos
    Svoris 0,13 kg (neto)
    Pakuotės matmenys 95 × 85 × 70 mm
    Atitiktis EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Pagrindinės funkcijos

    • Trys matavimo režimai – diferencinis slėgis, oro srautas m³/h pagal K-faktorių arba skerspjūvį ir oro greitis m/s su Pitot vamzdeliu.
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka reguliatoriams, dažnio keitikliams, EC ventiliatoriams ir valdikliams.
    • Modbus RTU – visos matuojamos vertės ir nustatymai pasiekiami iš BMS / SCADA; konfigūruojama 3SModbus arba Sensistant.
    • Programuojamas darbo langas – min. ir maks. ribas galima susiaurinti (iki 10 Pa intervalo) – išėjimo signalas išnaudojamas tik reikiamam slėgiui.
    • Atsako laikas 0,1–10 s – slopina pulsacijas ir turbulenciją, signalas reguliatoriui būna stabilus.
    • Nulio kalibravimas mygtuku – SW1 – greitas nulio patikrinimas objekte, taip pat Modbus registrų atstatymas į gamyklinius.
    • LED ekranas – 4 skaitmenų rodmuo vietoje – patogu paleidžiant, derinant ir aptarnaujant.
    • Būsenos LED – žalias / geltonas / raudonas indikatorius rodo, ar vertė normoje, įspėjimo zonoje ar už ribų.
    • PWM su vidiniu ar išoriniu maitinimu – trumpikliu parenkamas 3,3 arba 12 VDC vidinis PWM maitinimas arba išorinis per pull-up rezistorių.
    • Atskiri maitinimo ir išėjimo GND – 4 laidų jungimas – signalo GND atskirtas nuo maitinimo, todėl daviklis tinka bendram 24 VDC tinklui su kitais įrenginiais.

    Kur naudojamas?

    • Švarios patalpos – teigiamo slėgio palaikymas ir kontrolė
    • Laiptinių viršslėgio sistemos (priešgaisrinė sauga)
    • Restoranų virtuvės ir biologinės saugos laboratorijos – neigiamas slėgis
    • Patalpų slėgio kaskados ligoninėse, laboratorijose
    • Patalpos ir lauko / koridoriaus slėgio skirtumo stebėjimas BMS
    • Patalpos slėgio valdymas keičiant ištraukimo ventiliatoriaus greitį

    Naudojimas pagal poreikį

    Švarių patalpų projektuotojui.
    abipusis -125…+125 Pa diapazonas su 10 Pa minimaliu darbo langu leidžia vienu modeliu valdyti ir viršslėgį, ir neigiamą slėgį.
    ŠVOK paleidimo-derinimo inžinieriui.
    4 skaitmenų LED ekranas rodo slėgį ar srautą vietoje, todėl derinant nereikia atskiro manometro.
    Elektros skydų montuotojui su 24 VDC magistrale.
    -F versijos atskiri maitinimo ir išėjimo GND leidžia jungti daviklį į bendrą DC tinklą su kitais įrenginiais.

    Praktinis panaudojimas

    Jeigu švarioje patalpoje reikia palaikyti nedidelį viršslėgį koridoriaus atžvilgiu, tada DPS-F--LP jungiamas žarnelėmis tarp patalpos ir koridoriaus, darbo langas per Modbus RTU susiaurinamas (iki 10 Pa intervalo), o 0-10 VDC signalas (gamykliškai 0 V = -125 Pa, 10 V = +125 Pa) valdo ištraukimo ventiliatoriaus greitį. Ekrane slėgį galima patikrinti vietoje be manometro.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DPS-F--LP pritaikomas skirtingiems objektams – keičiasi tik tai, kur prijungiamos žarnelės ir kur nukreipiamas signalas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Švari patalpa „+“ – švari patalpa, „–“ – koridorius / šliuzas Nuolat stebimas teigiamas slėgis, nukrypus – aliarmas BMS Aliarmo ribas nustatykite per Modbus RTU
    Laiptinės viršslėgis Laiptinė ir gretima erdvė; AO1 → ventiliatoriaus dažnio keitiklis Ventiliatorius palaiko reikiamą viršslėgį Atsako laiką pasirinkite pagal durų atidarymo dinamiką
    Restorano virtuvė Virtuvė ir salė; AO1 → ištraukimo reguliatorius Virtuvėje palaikomas neigiamas slėgis, kvapai neplinta į salę Abipusis diapazonas rodo ir ženklą
    Laboratorija / izoliatorius Patalpa ir koridorius; Modbus → BMS Registruojamas slėgio skirtumas ir aliarmai Neagresyvioms, nedegioms dujoms

    Kaip parinkti slėgio daviklio diapazoną

    Matavimo diapazonas / jungimas Rekomenduojamas modelis
    -125…+125 Pa, 3 laidų, 24 VAC/VDC DPS-G--LP (mažas ± slėgio skirtumas tarp patalpų)
    -125…+125 Pa, 4 laidų, 18–34 VDC DPS-F--LP (mažas ± slėgio skirtumas tarp patalpų) ← šis modelis
    0–1000 Pa, 3 laidų, 24 VAC/VDC DPS-G-1K0 (filtrai, ortakių slėgis, VAV)
    0–1000 Pa, 4 laidų, 18–34 VDC DPS-F-1K0 (filtrai, ortakių slėgis, VAV)
    0–2000 Pa, 3 laidų, 24 VAC/VDC DPS-G-2K0 (universalus AHU / ventiliatorių)
    0–2000 Pa, 4 laidų, 18–34 VDC DPS-F-2K0 (universalus AHU / ventiliatorių)
    0–4000 Pa, 3 laidų, 24 VAC/VDC DPS-G-4K0 (aukštesnio slėgio ventiliatoriai)
    0–4000 Pa, 4 laidų, 18–34 VDC DPS-F-4K0 (aukštesnio slėgio ventiliatoriai)
    0–10 000 Pa, 3 laidų, 24 VAC/VDC DPS-G-10K (aukšto slėgio pramonė)
    0–10 000 Pa, 4 laidų, 18–34 VDC DPS-F-10K (aukšto slėgio pramonė)
    Taisyklė: -125…+125 Pa diapazonas skirtas patalpų slėgio skirtumams; ortakių ir filtrų slėgiui rinkitės 0–1000 Pa ar didesnį modelį. -G (3 laidų) versija tinka 24 VAC arba DC maitinimui su bendru GND; -F (4 laidų) – tik DC su atskirais GND, kai išėjimo GND turi būti atskirtas nuo maitinimo GND (pvz., DC maitinamuose tinkluose su kitais įrenginiais). -F ir -G viename tinkle nemaišykite.
    Kada rinktis kitą sprendimą: be ekrano – HPS serija; dviem taškams – DPD (su ekranu) arba HPD (be ekrano); prijungimo rinkiniai PSET-PVC-200, PSET-QF-200, Pitot vamzdeliai PSET-PTS-200 / PSET-PTL-200; Modbus konfigūravimui – CNVT-USB-RS485-SET keitiklis; 24 VDC maitinimui – SEPS8-24-40.

    Pliusai

    • Abipusis diapazonas -125…+125 Pa, min. intervalas 10 Pa
    • Slėgis, oro srautas ir greitis viename daviklyje
    • 0-10 VDC / 0-20 mA / PWM išėjimas ir Modbus RTU
    • Programuojamas darbo langas ir atsako laikas, aliarmo ribos
    • Tikslumas ±2 % darbo diapazono
    • IP65 ASA korpusas, aliuminiai antgaliai
    • 4 skaitmenų LED ekranas vertei vietoje

    Minusai / ribojimai

    • Tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C
    • Pilnam konfigūravimui reikia Modbus RTU (3SModbus / Sensistant) ir CNVT-USB-RS485 keitiklio
    • Maitinama tik DC ir jungiama ne mažiau kaip 4 laidais; 24 VAC maitinimui – DPS-G--LP
    • Diapazonas tik ±125 Pa – ortakiams ir filtrams rinkitės DPS-F-1K0
    • Oro greičiui reikalingas atskiras Pitot vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikas, atjungus maitinimą.
    • Maitinimas tik 18–34 VDC.
    • -F versija netinka 3 laidų jungimui: naudokite ne mažiau kaip 4 laidus ir nesujunkite maitinimo bei išėjimo GND – kitaip matavimas bus klaidingas.
    • -F ir -G tipo daviklių viename tinkle nenaudokite.
    • Daviklis skirtas tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    -125…+125 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP65
    LED ekranas
    Tinka, kai reikia:
    • matuoti slėgio skirtumą -125…+125 Pa ribose ir perduoti jį reguliatoriui ar BMS;
    • palaikyti ir stebėti patalpų viršslėgį ar neigiamą slėgį;
    • integruoti matavimą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • didžiausią darbo slėgį – ar jis telpa į diapazoną -125…+125 Pa;
    • valdiklio maitinimą ir jungimą: 3 laidai su bendru GND (-G) ar 4 laidai su atskirais GND (-F);
    • ar reikės oro srauto (ventiliatoriaus K-faktorius) arba greičio (Pitot rinkinys) matavimo.
    Svarbus priminimas: DPS-F--LP matuoja tik švaraus oro ir neagresyvių, nedegių dujų slėgio skirtumą; prijungimo žarnelės ir Pitot vamzdeliai užsakomi atskirai.

    DUK

    Ar DPS-F--LP galima maitinti 24 VAC?
    Ne – -F versija maitinama tik 18–34 VDC, o 24 VAC maitinimui rinkitės DPS-G--LP.
    Ar galima pakeisti matavimo diapazoną?
    Per Modbus RTU darbo langą galima susiaurinti iki 10 Pa intervalo gamykliniame -125…+125 Pa diapazone, tačiau praplėsti jo negalima.
    Ar daviklis matuoja oro srautą ir greitį?
    Taip – oro srautą m³/h pagal ventiliatoriaus K-faktorių arba Q = A × V, o oro greitį m/s su Pitot vamzdelio rinkiniu PSET-PTS-200 arba PSET-PTL-200.
    Kokius signalus gausiu?
    Vieną išėjimą AO1 su pasirenkamu 0-10 VDC, 0-20 mA arba PWM signalu ir Modbus RTU ryšį.
    Ar turi ekraną?
    Taip, 4 skaitmenų 7 segmentų LED ekranas rodo diferencinį slėgį arba oro srautą.
    Kaip sukonfigūruoti daviklį?
    Per RS485 su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa arba Sensistant konfigūratoriumi.

    Diferencinio slėgio daviklis su ekranu | -125...+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | DPS-F--LP

    Sentera DPS-F--LP – diferencinio slėgio daviklis su ekranu -125…+125 Pa, 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, 18–34 VDC, 4 laidų, IP65 – mažų slėgio skirtumų tarp patalpų ar zonų matavimui – švarioms patalpoms, laiptinių viršslėgiui, virtuvių ir laboratorijų sukuriamam neigiamam slėgiui.
