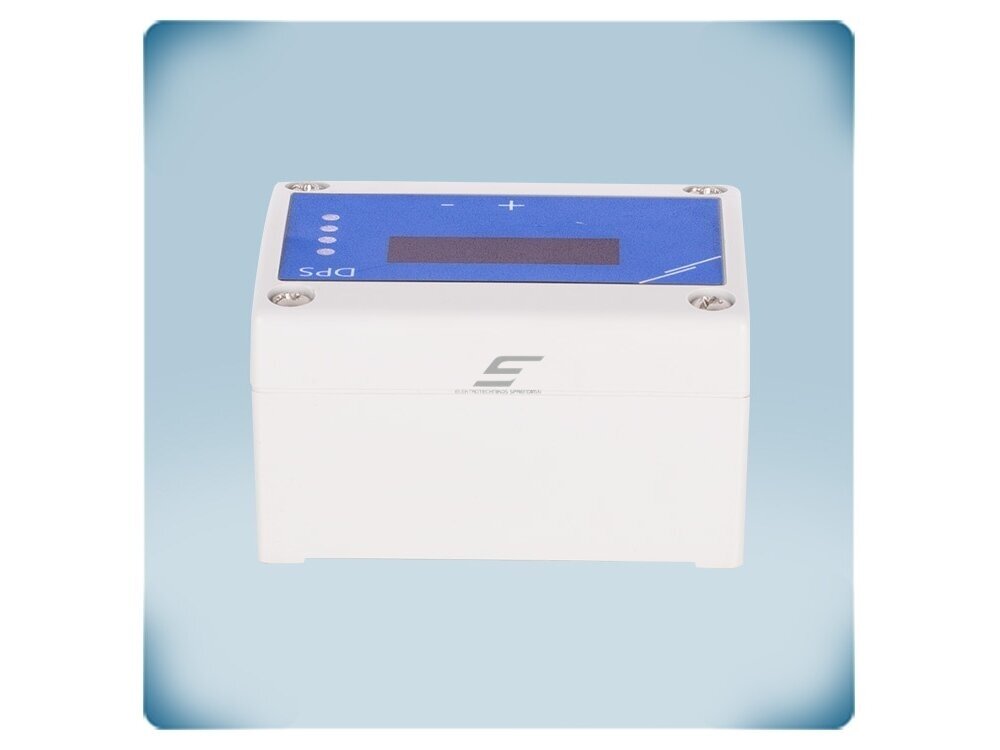

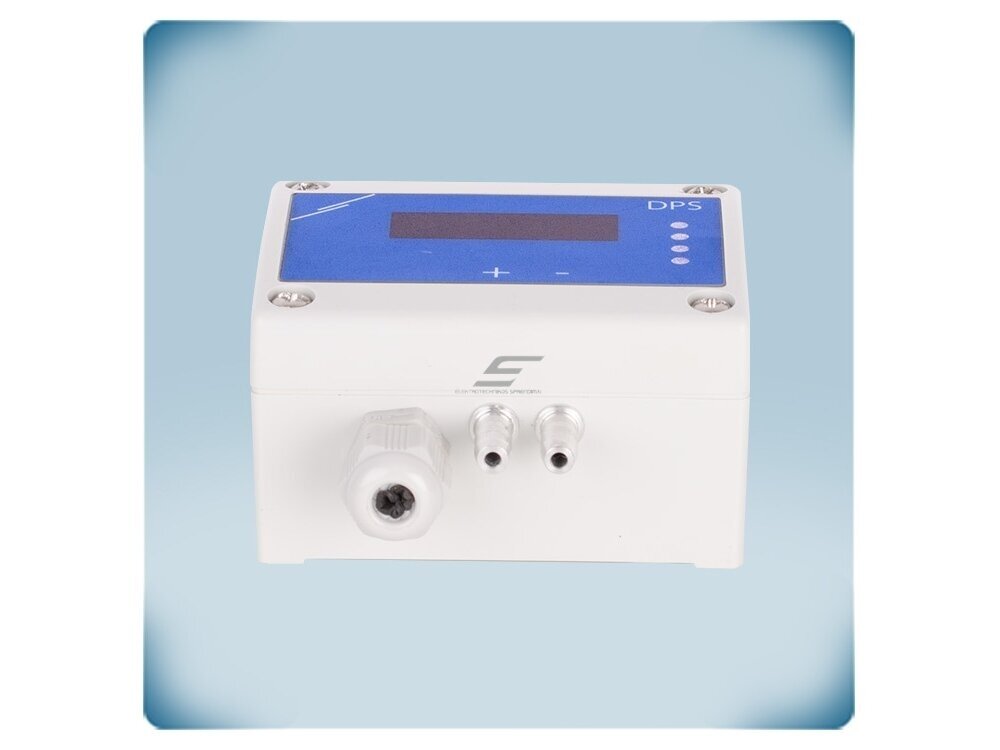

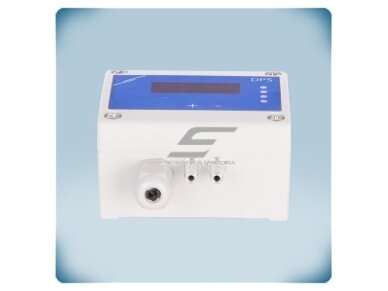

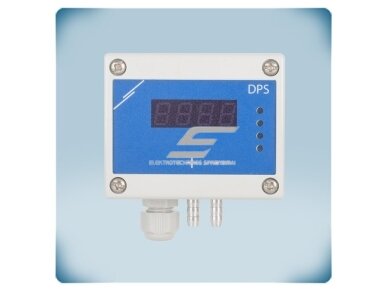

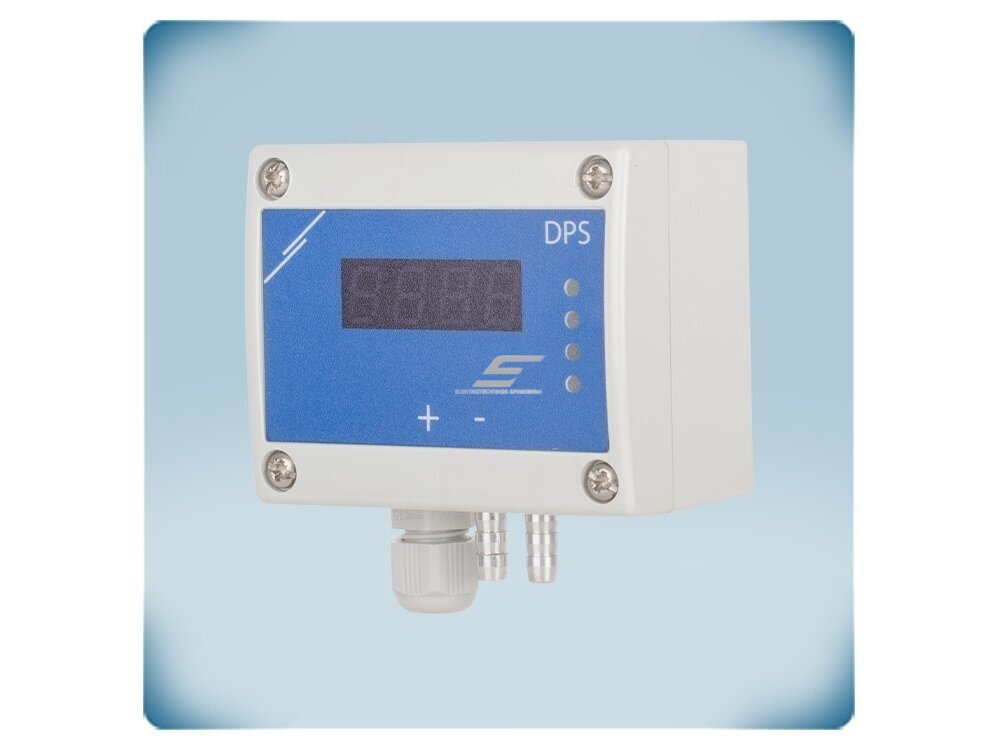

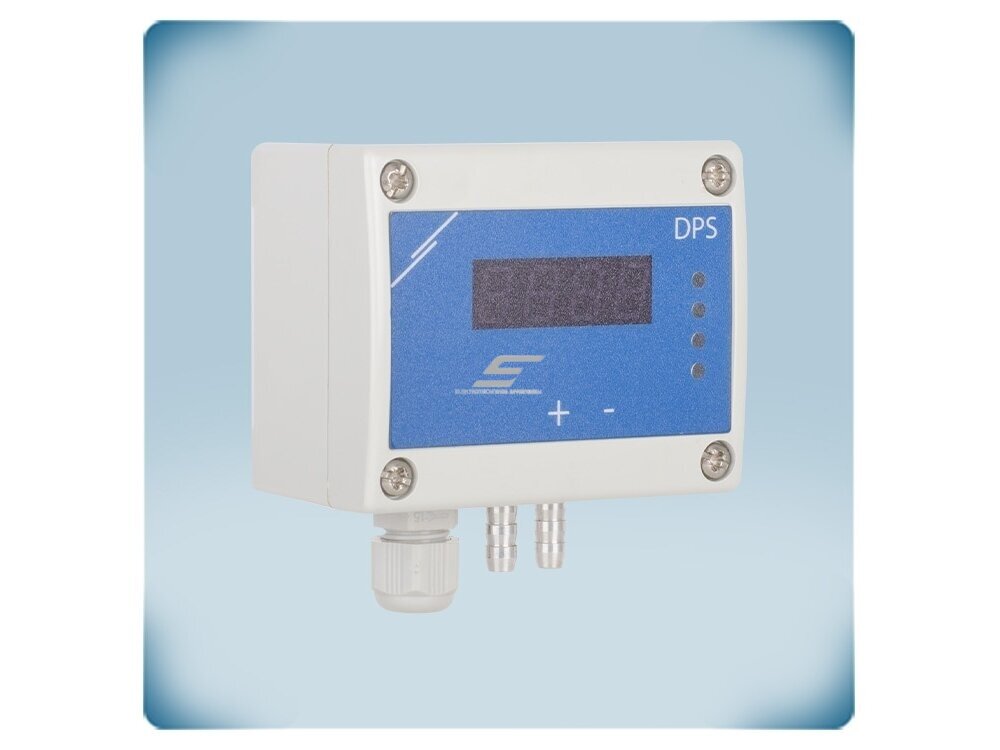

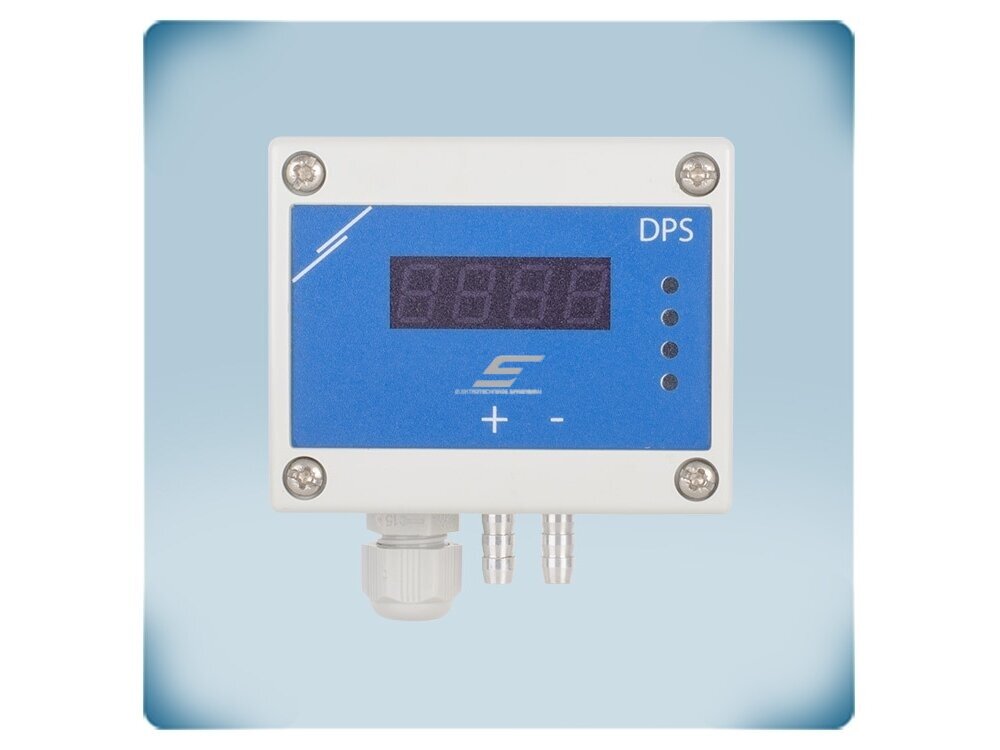

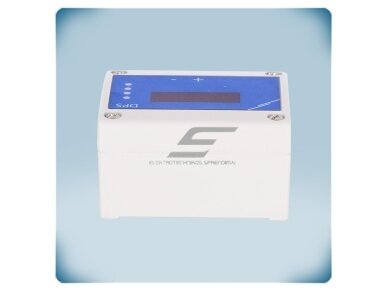

    Diferencinio slėgio PI valdiklis sklendžių pavaroms su ekranu | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSAG-2K0

    Kodas: DPSAG-2K0
    Pasiteirauti apie prekę
    Kaina 229.59 € su PVM
    ( 189.74 € be PVM )
    358.15 € Sutaupykite 128.56 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio PI valdiklis sklendžių pavaroms su ekranu | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSAG-2K0

    DPSAG-2K0 – Sentera Controls diferencinio slėgio valdiklis su integruotu PI reguliavimo algoritmu, matavimo diapazonas 0–2000 Pa. Jis pats matuoja slėgio skirtumą ir analoginiu 0-10 VDC / 0-20 mA arba PWM išėjimu tiesiogiai valdo oro sklendžių pavaras, kad būtų palaikoma nustatyta vertė. Priekyje – 4 skaitmenų 7 segmentų LED ekranas, rodantis faktinį slėgį, oro kiekį arba oro greitį.

    Pagrindinė mintis:
    Tai jutiklis ir reguliatorius viename korpuse: nereikia atskiro slėgio daviklio ir valdiklio. Valdiklis keičia sklendės padėtį tol, kol slėgis, oro kiekis ar oro greitis pasiekia nuostatą – taip zona gauna tiek oro, kiek suprojektuota, nepriklausomai nuo kitų zonų darbo.
    Matavimo diapazonas
    0–2000 Pa
    Išėjimas
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    24 VAC / VDC, 3 laidai
    Apsaugos klasė
    IP65, LED ekranas

    Veikimo principas

    Valdiklis montuojamas ant sienos ar ortakio konstrukcijos; prie aliumininių antgalių „+“ ir „−“ žarnelėmis prijungiami matavimo taškai (PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200). Gnybtuose jungiamas maitinimas (Vin, GND), Modbus RTU linija (A, /B) ir analoginis išėjimas AO1 į sklendės pavarą. G tipas jungiamas 3 laidais – analoginio išėjimo GND viduje sujungtas su maitinimo GND, todėl šio bendro GND nejunkite su kitais DC maitinamais įrenginiais (gali būti negrįžtamai sugadinta įranga), o F ir G tipų viename tinkle nemaišykite.

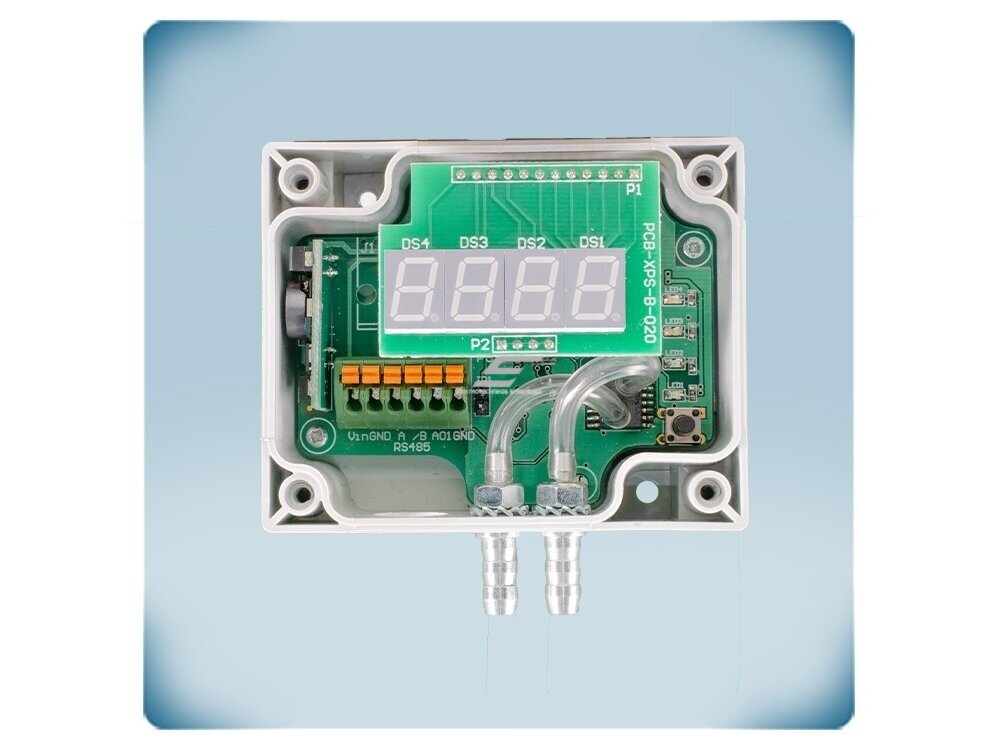

    Integruotas skaitmeninis didelės skiriamosios gebos jutiklis matuoja slėgio skirtumą 0–2000 Pa ribose, o valdiklis pagal per Modbus RTU pasirinktą režimą dirba pagal slėgio skirtumą (Pa), oro kiekį (m³/h – kai žinomas ventiliatoriaus K faktorius, kitu atveju Q = A × V) arba oro greitį (m/s – su Pito vamzdelio rinkiniu). PI algoritmas su anti-windup lygina išmatuotą vertę su nuostata ir keičia AO1 signalą 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM (1 kHz); P ir I koeficientai, reakcijos laikas (0,1–10 s), min. / maks. intervalas ir aliarmo ribos nustatomi per Modbus RTU.

    Rezultatas – sklendė atsidaro ar prisiveria tiek, kad slėgis, oro kiekis ar oro greitis atitiktų nuostatą, todėl zona gauna suprojektuotą oro kiekį nepriklausomai nuo kitų zonų darbo. Faktinė vertė rodoma 4 skaitmenų 7 segmentų LED ekrane, o keturi LED rodo, ar ji stabili intervale, už jo ribų ar aliarmo zonoje.

    Kuo naudingas DPSAG-2K0?
    Vienas kompaktiškas IP65 įrenginys pakeičia slėgio daviklį ir atskirą reguliatorių: matuoja, reguliuoja, signalizuoja LED indikatoriais, rodo vertę ekrane ir integruojasi į BMS per Modbus RTU.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio PI valdiklis sklendžių pavaroms su ekranu
    Gamintojas / kodas Sentera Controls / DPSAG-2K0
    Serija DPSA-2 (0–1000 / 0–2000 Pa)
    Matavimo diapazonas 0–2000 Pa
    Valdomi dydžiai Slėgio skirtumas (Pa), oro kiekis (m³/h), oro greitis (m/s)
    Reguliavimas PI su anti-windup; integruotas K faktorius
    Maitinimas 15–24 VAC ±10 % (Imax 160 mA) arba 18–34 VDC (Imax 80 mA)
    Jungimas 3 laidų jungimas (bendras GND)
    Analoginis / moduliuojamas išėjimas AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM vidinis įtampos šaltinis 3,3 arba 12 VDC (trumpiklis JP1)
    Tikslumas ±2 % matavimo diapazono
    Reakcijos laikas 0,1–10 s (pasirenkamas)
    Min. intervalas Slėgis 50 Pa; oro kiekis 10 m³/h; oro greitis 1 m/s
    Ryšys Modbus RTU (RS485), konfigūravimas 3SModbus

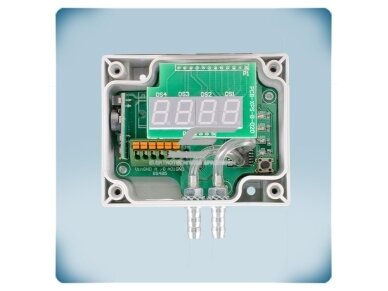

    Indikacija 4 skaitmenų 7 segmentų LED ekranas; 4 LED (žalias – maitinimas / Modbus, žalias – intervale, geltonas – už intervalo, raudonas – aliarmas / jutiklio gedimas)
    Mygtukas SW1 – jutiklio nulio kalibravimas ir Modbus registrų atstatymas
    Slėgio antgaliai Aliumininiai, „+“ ir „−“
    Korpusas ASA, pilkas (RAL 9002)
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Laidų skerspjūvis 1,5 mm² (rekomenduojamas)
    Svoris 0,132 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • LED ekranas – faktinė vertė matoma vietoje – derinant sistemą nereikia kompiuterio ar manometro.
    • PI reguliavimas su anti-windup – valdiklis pats palaiko nuostatą ir tiesiogiai valdo sklendės pavarą – nereikia PLC ar atskiro reguliatoriaus.
    • Trys režimai – slėgio skirtumas, oro kiekis (pagal K faktorių) arba oro greitis (su Pito vamzdeliu).
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – pagal sklendės pavaros valdymo įėjimą.
    • Reguliuojamas reakcijos laikas – 0,1–10 s – stabilus valdymas net esant pulsuojančiam srautui.
    • Intervalas ir aliarmo ribos – LED indikatoriai ir Modbus registrai iškart parodo, kada vertė išeina už leistinų ribų.
    • Modbus RTU – nuostata, PI koeficientai ir būsena valdomi bei stebimi iš BMS ar SCADA.
    • Nulio kalibravimas – mygtuku SW1 – greitas paleidimas objekte.

    Kur naudojamas?

    • Matavimo diapazonas 0–2000 Pa – daugumai vėdinimo sistemų – oro ruošimo įrenginių tiekimo ir ištraukimo ortakių slėgiui ar oro kiekiui palaikyti
    • VAV zonos su slėgio ar oro kiekio palaikymu sklende
    • Patalpų viršslėgio palaikymas – švarios patalpos, laiptinės (priešgaisrinė apsauga)
    • Sumažinto slėgio palaikymas – virtuvės, laboratorijos
    • Minimalaus vėdinimo oro kiekio (m³/h) užtikrinimas pastatuose
    • Tiekimo ir ištraukimo balansavimas atskirose atšakose
    • Objektai su BMS per Modbus RTU

    Naudojimas pagal poreikį

    Oro ruošimo įrenginių derintojui.
    0–2000 Pa apima daugumos tiekimo ir ištraukimo ortakių darbinį slėgį, o tikslumas siekia ±40 Pa.
    Zoninio vėdinimo balansavimo specialistui.
    Ekrane matoma faktinė vertė leidžia įvertinti sklendės darbą be atskiro manometro.
    Pastato techninės priežiūros įmonei.
    Maitinimas 24 VAC arba VDC leidžia pakeisti valdiklį neperdarant esamo maitinimo.

    Praktinis panaudojimas

    Jeigu kelių zonų sistemoje kiekviena atšaka turi gauti suprojektuotą oro kiekį, tada DPSAG-2K0 per Pito vamzdelį PSET-PTS-200 matuoja oro greitį ir sklende palaiko m³/h, o ekrane matoma vertė pagreitina balansavimą. Valdiklį galima maitinti iš esamo 24 VAC transformatoriaus, jungiant 3 laidais.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats DPSAG-2K0 pritaikomas skirtingiems objektams – keičiasi tik matavimo taškai ir tai, kas prijungiama prie išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    VAV zona su sklende Slėgio antgaliai ortakio atšakoje; AO1 → sklendės pavaros 0-10 VDC įėjimas Sklendė atsidaro tiek, kiek reikia nustatytam slėgiui ar oro kiekiui palaikyti Pavaros valdymo signalo tipą suderinkite su AO1 nustatymu (V / mA)
    Laiptinė ar švari patalpa Antgalis patalpoje (+) ir gretimoje zonoje (−), PSET-PVC-200 Sklendė reguliuoja oro padavimą ir palaiko nustatytą viršslėgį Antgalius statykite ramioje, nuo oro srovių apsaugotoje vietoje
    Oro kiekio palaikymas atšakoje Pito vamzdelis PSET-PTS-200 / PSET-PTL-200 → + / − Sklendė palaiko nustatytą oro greitį ar m³/h (Q = A × V) Pito vamzdelį montuokite toliau nuo alkūnių ir trukdžių
    Objektas su BMS / SCADA Modbus RTU (RS485) → A, /B Nuostata ir aliarmai keičiami centralizuotai, būsena stebima nuotoliniu būdu Konfigūravimui – CNVT-USB-RS485 keitiklis ir 3SModbus programa
    Maitinimas 24 VAC transformatorius arba 24 VDC šaltinis → Vin, GND Stabilus valdiklio darbas Bendro GND nejunkite su kitais DC maitinamais įrenginiais

    Kaip parinkti slėgio valdiklio diapazoną

    Matavimo diapazonas Rekomenduojamas modelis
    0–1000 Pa DPSAG-1K0 (0–1000 Pa, 24 VAC / VDC)
    0–2000 Pa DPSAG-2K0 (0–2000 Pa, 24 VAC / VDC) ← šis modelis
    Taisyklė: darbinis slėgis turi būti diapazono viduje ir, geriausia, užimti didesnę jo dalį – tikslumas ±2 % skaičiuojamas nuo viso diapazono, todėl mažam slėgiui nerinkite per didelio diapazono. Maitinimą rinkitės pagal sistemą: F tipas – 24 VDC, 4 laidai; G tipas – 24 VAC / VDC, 3 laidai (šio modelio dvynys – DPSAF-2K0).
    Kada rinktis kitą sprendimą: be ekrano – HPSAG-2K0; ventiliatoriaus greičiui valdyti – DPSP serija; dviem nuostatoms (diena / naktis) – SPS2 serija; tik slėgiui matuoti be reguliavimo – HPS-2 / DPS-2 davikliai; paprastam įjungimui / išjungimui pagal slėgį – PSW slėgio relės.

    Pliusai

    • Jutiklis ir PI reguliatorius viename
    • LED ekranas faktinei vertei
    • Slėgio, oro kiekio ar oro greičio režimas
    • 0-10 VDC / 0-20 mA / PWM išėjimas
    • Modbus RTU – visi parametrai nuotoliniu būdu
    • IP65 korpusas, aliumininiai antgaliai
    • Reguliuojamas reakcijos laikas 0,1–10 s

    Minusai / ribojimai

    • Nuostata ir PI parametrai keičiami tik per Modbus RTU – reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos
    • Bendro GND negalima jungti su kitais DC maitinamais įrenginiais
    • Oro kiekio režimui būtinas K faktorius arba Pito vamzdelis ir ortakio skerspjūvis
    • Slėgio prijungimo rinkinys į komplektą neįeina – rinkitės PSET-PVC-200, PSET-QF-200 arba Pito rinkinį PSET-PTS-200 / PSET-PTL-200
    • Tik švariam orui ir neagresyvioms, nedegioms dujoms

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas specialistas, atjungus maitinimą.
    • Maitinimas – tik 18–34 VDC arba 15–24 VAC ±10 %; neviršykite nurodytų ribų.
    • G tipo valdiklio bendro GND nejunkite su kitais DC maitinamais įrenginiais – galima negrįžtamai sugadinti įrangą.
    • F ir G tipų valdiklių viename tinkle nenaudokite.
    • Naudoti tik švariam orui ir neagresyvioms, nedegioms dujoms; aplinkos temperatūra -5…+65 °C, be kondensacijos.
    • Prieš paleidimą atlikite jutiklio nulio kalibravimą (mygtukas SW1) atjungus slėgio žarneles.

    Greitas pasirinkimo gidas

    0–2000 Pa
    PI valdiklis
    LED ekranas
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VAC / VDC
    IP65
    Tinka, kai reikia:
    • palaikyti pastovų slėgį ar oro kiekį 0–2000 Pa diapazone, valdant sklendės pavarą;
    • išvengti atskiro daviklio ir reguliatoriaus derinimo;
    • integruoti slėgio valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • darbinį slėgį – ar jis telpa į 0–2000 Pa diapazoną;
    • valdomo įrenginio įėjimo signalą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimo tipą ir jungimą: 24 VAC / VDC, 3 laidai (G tipas);
    • ar reikia slėgio prijungimo rinkinio (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Svarbus priminimas: DPSAG-2K0 reguliuoja pagal vieną nuostatą; nuostata ir parametrai nustatomi per Modbus RTU, todėl paleidimui reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos.

    DUK

    Kaip nustatyti nuostatą?
    Per Modbus RTU – su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.
    Ką rodo ekranas?
    Faktinį slėgio skirtumą, oro kiekį arba oro greitį – priklausomai nuo pasirinkto režimo.
    Ar galima valdyti pagal oro kiekį m³/h?
    Taip, jei žinomas ventiliatoriaus K faktorius; kitu atveju oro kiekis skaičiuojamas iš oro greičio ir ortakio skerspjūvio (Q = A × V) naudojant Pito vamzdelio rinkinį.
    Kuo skiriasi F ir G tipai?
    F – 24 VDC, atskiri maitinimo ir išėjimo GND, jungiama 4 laidais; G – 24 VAC arba VDC, bendras GND, jungiama 3 laidais.
    Ar slėgio žarnelės yra komplekte?
    Ne, rinkitės PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinį PSET-PTS-200 / PSET-PTL-200.
    Koks tikslumas?
    ±2 % matavimo diapazono – DPSAG-2K0 modeliui tai ±40 Pa.

    Diferencinio slėgio PI valdiklis sklendžių pavaroms su ekranu | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | DPSAG-2K0

    Sentera DPSAG-2K0 – diferencinio slėgio PI valdiklis 0–2000 Pa su LED ekranu, tiesiogiai valdantis oro sklendžių pavaras 0-10 VDC / 0-20 mA / PWM signalu, su Modbus RTU, 24 VAC / VDC maitinimu ir IP65 korpusu.
