Prekės aprašymas

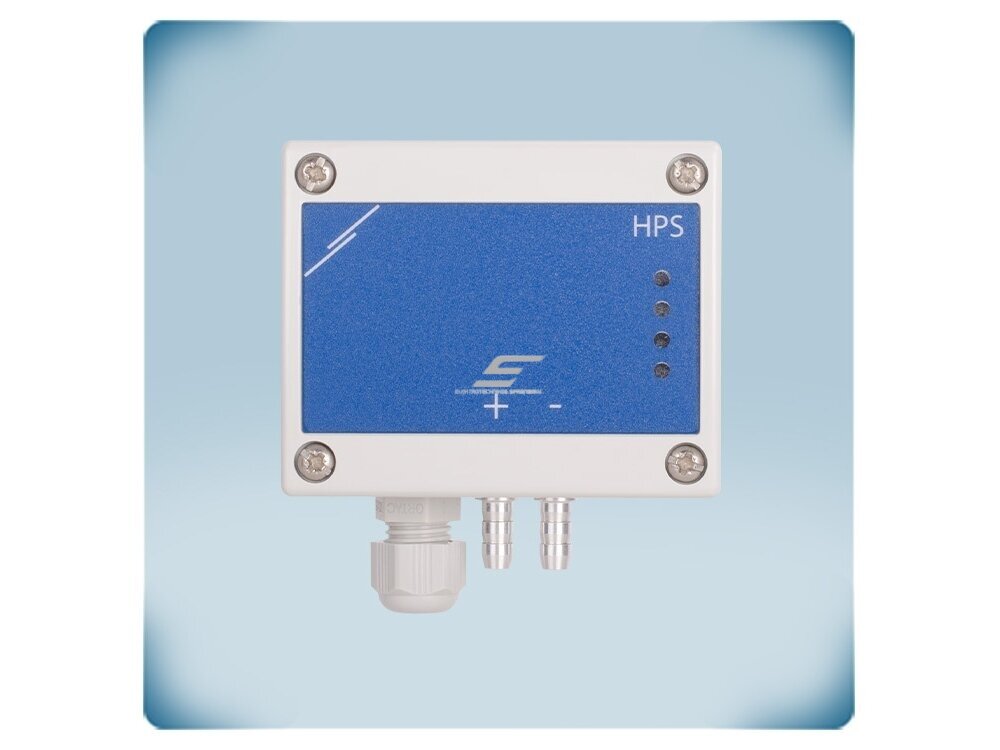

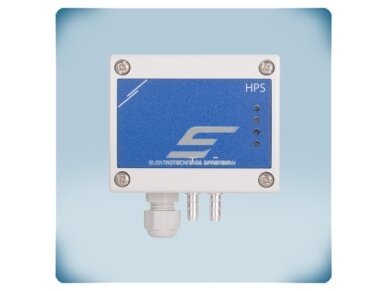

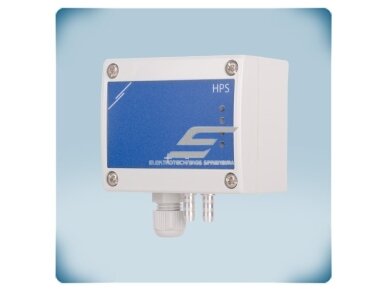

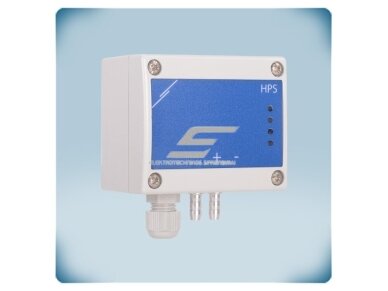

Diferencinio slėgio PI valdiklis ventiliatoriams | 0-10000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-10K

HPSPG-10K – Sentera Controls diferencinio slėgio valdiklis su integruotu PI reguliavimo algoritmu, matavimo diapazonas 0–10 000 Pa. Jis pats matuoja slėgio skirtumą ir analoginiu 0-10 VDC / 0-20 mA arba PWM išėjimu tiesiogiai valdo EC ventiliatorius, dažnio keitiklius arba AC ventiliatorių greičio reguliatorius, kad būtų palaikoma nustatyta vertė.

Pagrindinė mintis:
Tai jutiklis ir reguliatorius viename korpuse: nereikia atskiro slėgio daviklio, PLC ar BMS logikos. Valdiklis pats keičia ventiliatoriaus greitį tol, kol slėgis, oro kiekis ar oro greitis ortakyje atitinka nuostatą – sistema prisitaiko prie sklendžių padėties ir filtrų užsiteršimo.

Matavimo diapazonas
0–10 000 Pa

Išėjimas
0-10 VDC / 0-20 mA / PWM + Modbus RTU

Maitinimas
24 VAC / VDC, 3 laidai

Apsaugos klasė
IP65

Veikimo principas

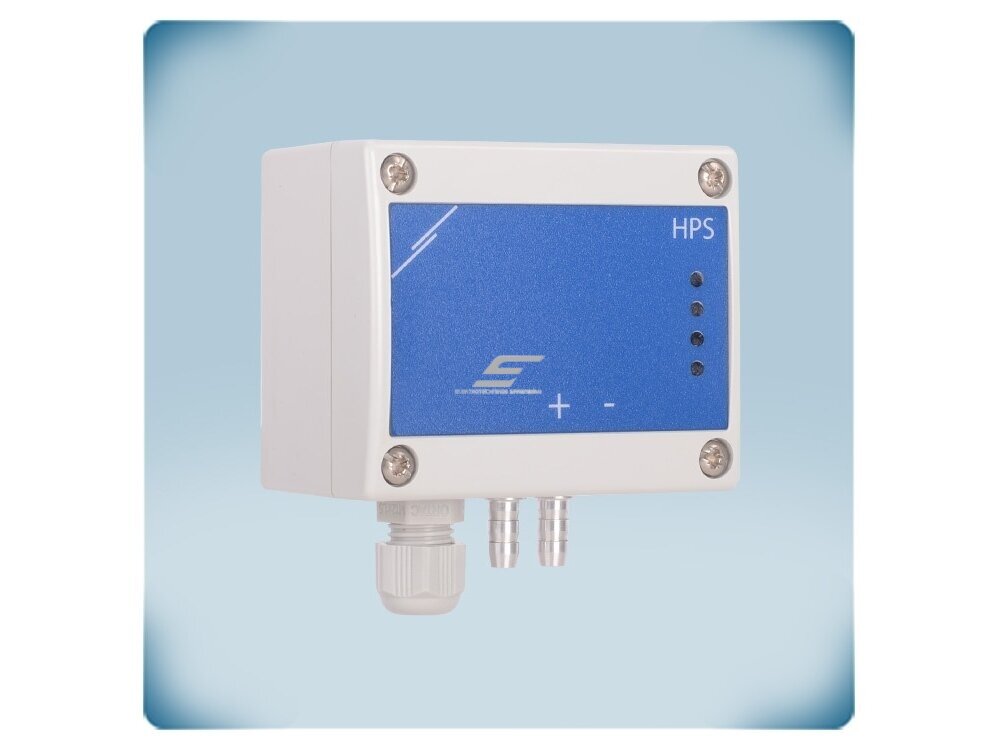

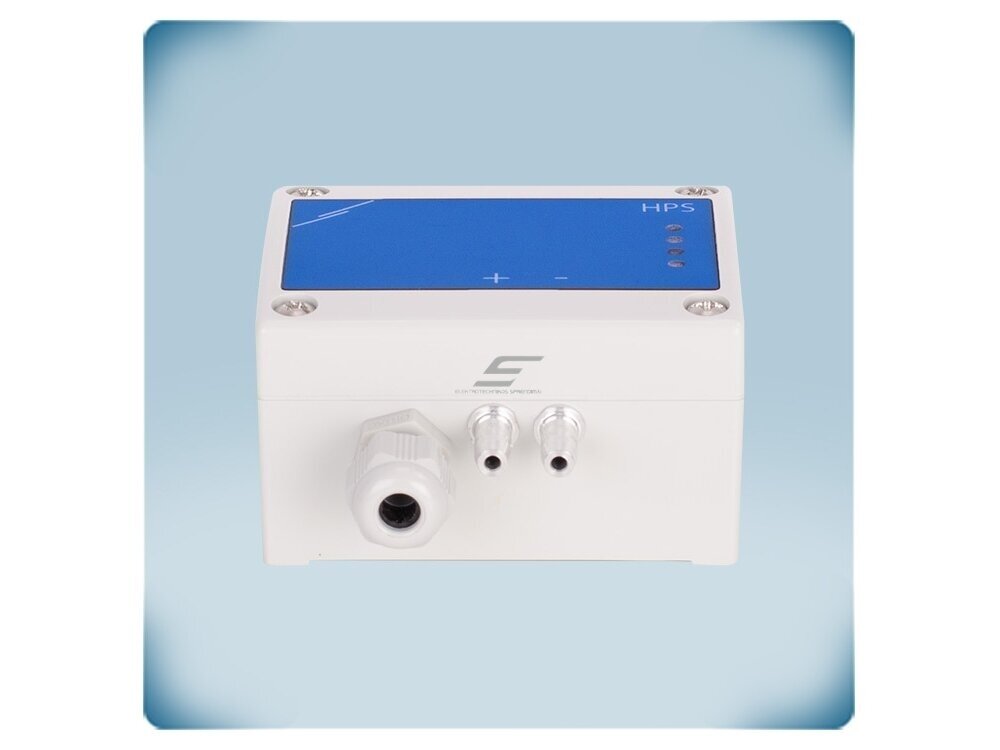

Valdiklis montuojamas ant sienos ar ortakio konstrukcijos; prie aliumininių antgalių „+“ ir „−“ žarnelėmis prijungiami matavimo taškai (PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200). Gnybtuose jungiamas maitinimas (Vin, GND), Modbus RTU linija (A, /B) ir analoginis išėjimas AO1 į ventiliatorių. G tipas jungiamas 3 laidais – analoginio išėjimo GND viduje sujungtas su maitinimo GND, todėl šio bendro GND nejunkite su kitais DC maitinamais įrenginiais (gali būti negrįžtamai sugadinta įranga), o F ir G tipų viename tinkle nemaišykite.

Integruotas skaitmeninis didelės skiriamosios gebos jutiklis matuoja slėgio skirtumą 0–10 000 Pa ribose, o valdiklis pagal per Modbus RTU pasirinktą režimą dirba pagal slėgio skirtumą (Pa), oro kiekį (m³/h – kai žinomas ventiliatoriaus K faktorius, kitu atveju Q = A × V) arba oro greitį (m/s – su Pito vamzdelio rinkiniu). PI algoritmas su anti-windup lygina išmatuotą vertę su nuostata ir keičia AO1 signalą 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM (1 kHz); P ir I koeficientai, reakcijos laikas (0,1–10 s), min. / maks. intervalas ir aliarmo ribos nustatomi per Modbus RTU.

Rezultatas – ventiliatoriaus greitis keičiamas tol, kol slėgis, oro kiekis ar oro greitis atitinka nuostatą, todėl sistema prisitaiko prie sklendžių padėties ir filtrų užsiteršimo be atskiro daviklio ir PLC. Keturi LED rodo, ar vertė stabili intervale, už jo ribų ar aliarmo zonoje, o ta pati būsena pasiekiama per Modbus RTU.

Kuo naudingas HPSPG-10K?
Vienas kompaktiškas IP65 įrenginys pakeičia slėgio daviklį ir atskirą reguliatorių: matuoja, reguliuoja, signalizuoja LED indikatoriais ir integruojasi į BMS per Modbus RTU.

Techninės specifikacijos

Prekės tipas	Diferencinio slėgio PI valdiklis ventiliatoriams
Gamintojas / kodas	Sentera Controls / HPSPG-10K
Serija	HPSP-2 (0–1000 / 2000 / 4000 / 10 000 Pa)
Matavimo diapazonas	0–10 000 Pa
Valdomi dydžiai	Slėgio skirtumas (Pa), oro kiekis (m³/h), oro greitis (m/s)
Reguliavimas	PI su anti-windup; integruotas K faktorius
Maitinimas	18–34 VDC (maks. 1,71 W, Imax 95 mA) arba 15–24 VAC ±10 % (maks. 3,3 W, Imax 220 mA)
Jungimas	3 laidų jungimas (bendras GND)
Analoginis / moduliuojamas išėjimas AO1	0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
PWM vidinis įtampos šaltinis	3,3 arba 12 VDC (trumpiklis JP1)
Tikslumas	±2 % matavimo diapazono
Reakcijos laikas	0,1–10 s (pasirenkamas)
Ryšys	Modbus RTU (RS485), konfigūravimas 3SModbus arba Sensistant

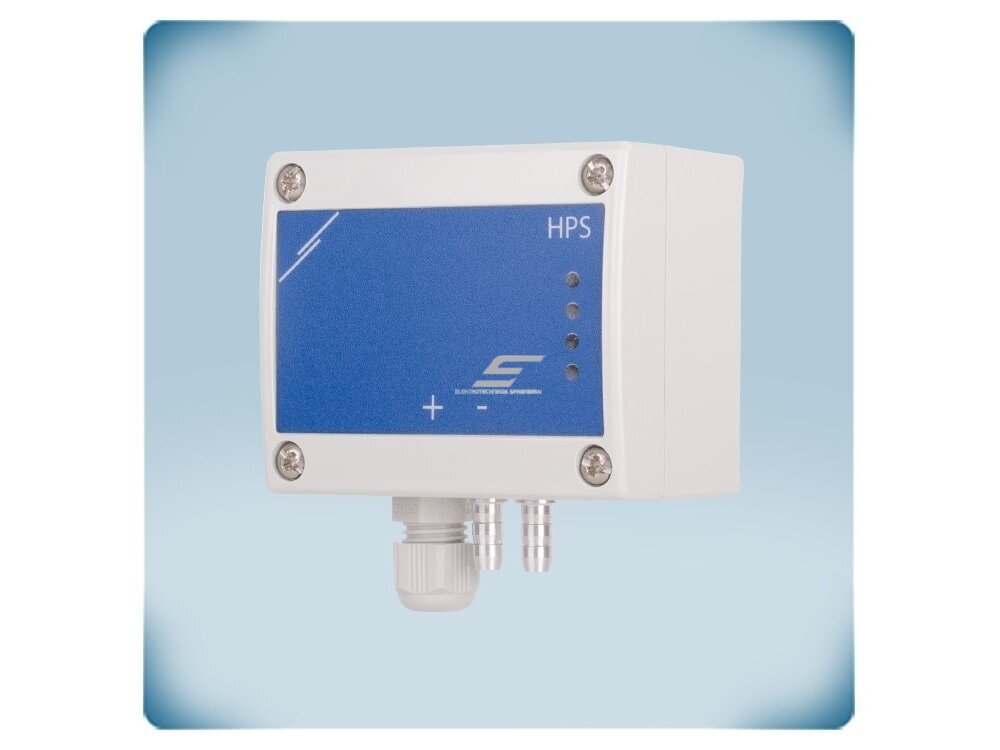

Indikacija	4 LED (žalias – maitinimas / Modbus, žalias – intervale, geltonas – už intervalo, raudonas – aliarmas / jutiklio gedimas)
Mygtukas	SW1 – jutiklio nulio kalibravimas ir Modbus registrų atstatymas
Slėgio antgaliai	Aliumininiai, „+“ ir „−“
Korpusas	ASA, pilkas (RAL 9002)
Apsaugos klasė	IP65 (EN 60529)
Darbo aplinka	-5…+65 °C, < 95 % rH be kondensacijos
Laidų skerspjūvis	1,5 mm² (rekomenduojamas)
Svoris	0,12 kg (neto)
Atitiktis	EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

PI reguliavimas su anti-windup – valdiklis pats palaiko nuostatą ir tiesiogiai valdo ventiliatorių – nereikia PLC ar atskiro reguliatoriaus.
Trys režimai – slėgio skirtumas, oro kiekis (pagal K faktorių) arba oro greitis (su Pito vamzdeliu).
Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka daugumai EC variklių, dažnio keitiklių ir pavarų.
Reguliuojamas reakcijos laikas – 0,1–10 s – stabilus valdymas net esant pulsuojančiam srautui.
Intervalas ir aliarmo ribos – LED indikatoriai ir Modbus registrai iškart parodo, kada vertė išeina už leistinų ribų.
Modbus RTU – nuostata, PI koeficientai ir būsena valdomi bei stebimi iš BMS ar SCADA.
Nulio kalibravimas – mygtuku SW1 – greitas paleidimas objekte.

Kur naudojamas?

Matavimo diapazonas 0–10 000 Pa – aukšto slėgio pramoninėms oro sistemoms ir ventiliatoriams, kai slėgis viršija 4000 Pa
Pastovaus slėgio palaikymas tiekimo ir ištraukimo ortakiuose
Pastovaus oro kiekio (CAV) / kintamo oro kiekio (VAV) sistemos su EC ventiliatoriais
Viršslėgis švariose patalpose ir laiptinėse (priešgaisrinė apsauga)
Sumažintas slėgis restoranų virtuvėse ir laboratorijose
Minimalaus vėdinimo oro kiekio (m³/h) užtikrinimas pastatuose
Vėdinimo modernizacija keičiant ventiliatorius į EC

Naudojimas pagal poreikį

Pramoninių oro sistemų inžinieriui.
0–10 000 Pa diapazonas tinka procesų ventiliatoriams, kai slėgis viršija 4000 Pa.

BMS integratoriui.
Valdiklis be ekrano: nuostata, PI koeficientai, aliarmai ir būsena valdomi per Modbus RTU, todėl jis natūraliai jungiasi į SCADA.

Vėdinimo modernizacijos montuotojui.
Maitinimas 24 VAC arba VDC (3 laidai) leidžia naudoti objekte jau esantį 24 VAC transformatorių.

Praktinis panaudojimas

Jeigu pramoninio proceso ventiliatoriaus slėgis viršija 4000 Pa, tada HPSPG-10K su PSET-QF-200 antgaliais palaiko nuostatą 0–10 000 Pa ribose, o padidinus reakcijos laiką (0,1–10 s) valdymas lieka stabilus ir esant pulsuojančiam srautui. Valdiklį galima maitinti iš esamo 24 VAC transformatoriaus, jungiant 3 laidais.

Pritaikymo gidas: kaip naudojamas praktikoje

Tas pats HPSPG-10K pritaikomas skirtingiems objektams – keičiasi tik matavimo taškai ir tai, kas prijungiama prie išėjimo:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Pramoninė aukšto slėgio oro sistema	PSET-QF-200 → + / −; AO1 → EC ventiliatoriaus 0-10 VDC įėjimas	Valdiklis išlaiko nustatytą slėgį iki 10 000 Pa ribos	PSET rinkinių maks. darbinis slėgis – 10 000 Pa, tai yra ir sistemos riba
Pastovus oro kiekis (CAV)	PSET-PVC-200 prie ventiliatoriaus įsiurbimo matavimo taškų; žinomas K faktorius	Ventiliatorius tiekia nustatytą m³/h nepriklausomai nuo filtro užterštumo	K faktorių rasite ventiliatoriaus gamintojo duomenyse
Oro greičio palaikymas ortakyje	Pito vamzdelis PSET-PTS-200 (Ø100–300 mm) arba PSET-PTL-200 (Ø150–500 mm)	Valdiklis palaiko nustatytą oro greitį (m/s), o žinant skerspjūvį – oro kiekį	Vamzdelį montuokite ne arčiau kaip 7,5 D už alkūnės ar ventiliatoriaus
AC ventiliatorius ar dažnio keitiklis	AO1 0-10 VDC / 0-20 mA → Sentera reguliatoriaus ar dažnio keitiklio įėjimas	Tas pats valdiklis valdo ir ne EC pavaras	Signalo tipą parinkite per Modbus RTU
Objektas su BMS / SCADA	Modbus RTU (RS485) → A, /B	Nuostata ir aliarmai keičiami centralizuotai, būsena stebima nuotoliniu būdu	Konfigūravimui – CNVT-USB-RS485 keitiklis ir 3SModbus programa
Maitinimas	24 VAC transformatorius arba 24 VDC šaltinis → Vin, GND	Stabilus valdiklio darbas	Bendro GND nejunkite su kitais DC maitinamais įrenginiais

Kaip parinkti slėgio valdiklio diapazoną

Matavimo diapazonas	Rekomenduojamas modelis
-125…+125 Pa (abiejų krypčių)	HPSPG-LP (-125…+125 Pa, 24 VAC / VDC)
0–1000 Pa	HPSPG-1K0 (0–1000 Pa, 24 VAC / VDC)
0–2000 Pa	HPSPG-2K0 (0–2000 Pa, 24 VAC / VDC)
0–4000 Pa	HPSPG-4K0 (0–4000 Pa, 24 VAC / VDC)
0–10 000 Pa	HPSPG-10K (0–10 000 Pa, 24 VAC / VDC) ← šis modelis

Taisyklė: darbinis slėgis turi būti diapazono viduje ir, geriausia, užimti didesnę jo dalį – tikslumas ±2 % skaičiuojamas nuo viso diapazono, todėl mažam slėgiui nerinkite per didelio diapazono. Maitinimą rinkitės pagal sistemą: F tipas – 24 VDC, 4 laidai; G tipas – 24 VAC / VDC, 3 laidai (šio modelio dvynys – HPSPF-10K).

Kada rinktis kitą sprendimą: su LED ekranu – DPSPG-10K; sklendžių pavaroms valdyti – HPSA serija; dviem nuostatoms (diena / naktis) – SPS2 serija; tik slėgiui matuoti be reguliavimo – HPS-2 / DPS-2 davikliai; paprastam įjungimui / išjungimui pagal slėgį – PSW slėgio relės.

Pliusai

Jutiklis ir PI reguliatorius viename
Slėgio, oro kiekio ar oro greičio režimas
0-10 VDC / 0-20 mA / PWM išėjimas
Modbus RTU – visi parametrai nuotoliniu būdu
IP65 korpusas, aliumininiai antgaliai
Reguliuojamas reakcijos laikas 0,1–10 s

Minusai / ribojimai

Nėra ekrano – vertė matoma tik per Modbus RTU arba LED būsenomis (su ekranu – DPSPG-10K)
Nuostata ir PI parametrai keičiami tik per Modbus RTU – reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos
Bendro GND negalima jungti su kitais DC maitinamais įrenginiais
Slėgio prijungimo rinkinys į komplektą neįeina – rinkitės PSET-PVC-200, PSET-QF-200 arba Pito rinkinį PSET-PTS-200 / PSET-PTL-200
Tik švariam orui ir neagresyvioms, nedegioms dujoms

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas specialistas, atjungus maitinimą.
Maitinimas – tik 18–34 VDC arba 15–24 VAC ±10 %; neviršykite nurodytų ribų.
G tipo valdiklio bendro GND nejunkite su kitais DC maitinamais įrenginiais – galima negrįžtamai sugadinti įrangą.
F ir G tipų valdiklių viename tinkle nenaudokite.
Naudoti tik švariam orui ir neagresyvioms, nedegioms dujoms; aplinkos temperatūra -5…+65 °C, be kondensacijos.
Prieš paleidimą atlikite jutiklio nulio kalibravimą (mygtukas SW1) atjungus slėgio žarneles.

Greitas pasirinkimo gidas

0–10 000 Pa

PI valdiklis

0-10 VDC / 0-20 mA / PWM

Modbus RTU

24 VAC / VDC

IP65

Tinka, kai reikia:

palaikyti pastovų slėgį ar oro kiekį 0–10 000 Pa diapazone, valdant ventiliatorių;
išvengti atskiro daviklio ir reguliatoriaus derinimo;
integruoti slėgio valdymą į BMS per Modbus RTU.

Patikrinkite prieš naudojimą:

darbinį slėgį – ar jis telpa į 0–10 000 Pa diapazoną;
valdomo įrenginio įėjimo signalą (0-10 VDC, 0-20 mA ar PWM);
maitinimo tipą ir jungimą: 24 VAC / VDC, 3 laidai (G tipas);
ar reikia slėgio prijungimo rinkinio (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).

Svarbus priminimas: HPSPG-10K reguliuoja pagal vieną nuostatą; nuostata ir parametrai nustatomi per Modbus RTU, todėl paleidimui reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos.

DUK

Kaip nustatyti nuostatą?
Per Modbus RTU – su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa arba Sensistant.

Ar galima valdyti pagal oro kiekį m³/h?
Taip, jei žinomas ventiliatoriaus K faktorius; kitu atveju oro kiekis skaičiuojamas iš oro greičio ir ortakio skerspjūvio (Q = A × V) naudojant Pito vamzdelio rinkinį.

Kuo skiriasi F ir G tipai?
F – 24 VDC, atskiri maitinimo ir išėjimo GND, jungiama 4 laidais; G – 24 VAC arba VDC, bendras GND, jungiama 3 laidais.

Ar slėgio žarnelės yra komplekte?
Ne, rinkitės PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinį PSET-PTS-200 / PSET-PTL-200.

Koks tikslumas?
±2 % matavimo diapazono – HPSPG-10K modeliui tai ±200 Pa.

Ar galima montuoti lauke?
Korpusas IP65; techniniame lape nurodyta darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos.

Diferencinio slėgio PI valdiklis ventiliatoriams | 0-10000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | HPSPG-10K

Sentera HPSPG-10K – diferencinio slėgio PI valdiklis 0–10 000 Pa, tiesiogiai valdantis EC ventiliatorius, dažnio keitiklius arba AC ventiliatorių greičio reguliatorius 0-10 VDC / 0-20 mA / PWM signalu, su Modbus RTU, 24 VAC / VDC maitinimu ir IP65 korpusu.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
