    Diferencinio slėgio PI valdiklis ventiliatoriams | -125…+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | HPSPF-LP

    Kodas: HPSPF-LP
    Pasiteirauti apie prekę
    Kaina 179.13 € su PVM
    ( 148.04 € be PVM )
    279.44 € Sutaupykite 100.31 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio PI valdiklis ventiliatoriams | -125…+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | HPSPF-LP

    HPSPF-LP – Sentera Controls diferencinio slėgio valdiklis su integruotu PI reguliavimo algoritmu, matavimo diapazonas -125…+125 Pa. Jis pats matuoja slėgio skirtumą ir analoginiu 0-10 VDC / 0-20 mA arba PWM išėjimu tiesiogiai valdo EC ventiliatorius, dažnio keitiklius arba AC ventiliatorių greičio reguliatorius, kad būtų palaikoma nustatyta vertė.

    Pagrindinė mintis:
    Tai jutiklis ir reguliatorius viename korpuse: nereikia atskiro slėgio daviklio, PLC ar BMS logikos. Valdiklis pats keičia ventiliatoriaus greitį tol, kol slėgis, oro kiekis ar oro greitis ortakyje atitinka nuostatą – sistema prisitaiko prie sklendžių padėties ir filtrų užsiteršimo.
    Matavimo diapazonas
    -125…+125 Pa
    Išėjimas
    0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    24 VDC, 4 laidai
    Apsaugos klasė
    IP65

    Veikimo principas

    Valdiklis montuojamas ant sienos ar ortakio konstrukcijos; prie aliumininių antgalių „+“ ir „−“ žarnelėmis prijungiami matavimo taškai (PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200). Gnybtuose jungiamas maitinimas (Vin, GND), Modbus RTU linija (A, /B) ir analoginis išėjimas AO1 į ventiliatorių. F tipas turi atskirus maitinimo ir analoginio išėjimo GND, todėl jungiamas mažiausiai 4 laidais – sujungus abu GND matavimas gali būti netikslus; F ir G tipų viename tinkle nemaišykite.

    Integruotas skaitmeninis didelės skiriamosios gebos jutiklis matuoja slėgio skirtumą -125…+125 Pa ribose, o valdiklis pagal per Modbus RTU pasirinktą režimą dirba pagal slėgio skirtumą (Pa), oro kiekį (m³/h – kai žinomas ventiliatoriaus K faktorius, kitu atveju Q = A × V) arba oro greitį (m/s – su Pito vamzdelio rinkiniu). PI algoritmas su anti-windup lygina išmatuotą vertę su nuostata ir keičia AO1 signalą 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM (1 kHz); P ir I koeficientai, reakcijos laikas (0,1–10 s), min. / maks. intervalas ir aliarmo ribos nustatomi per Modbus RTU.

    Rezultatas – ventiliatoriaus greitis keičiamas tol, kol slėgis, oro kiekis ar oro greitis atitinka nuostatą, todėl sistema prisitaiko prie sklendžių padėties ir filtrų užsiteršimo be atskiro daviklio ir PLC. Keturi LED rodo, ar vertė stabili intervale, už jo ribų ar aliarmo zonoje, o ta pati būsena pasiekiama per Modbus RTU.

    Kuo naudingas HPSPF-LP?
    Vienas kompaktiškas IP65 įrenginys pakeičia slėgio daviklį ir atskirą reguliatorių: matuoja, reguliuoja, signalizuoja LED indikatoriais ir integruojasi į BMS per Modbus RTU.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio PI valdiklis ventiliatoriams
    Gamintojas / kodas Sentera Controls / HPSPF-LP
    Serija HPSP-LP (-125…+125 Pa)
    Matavimo diapazonas -125…+125 Pa
    Valdomi dydžiai Slėgio skirtumas (Pa), oro kiekis (m³/h), oro greitis (m/s)
    Reguliavimas PI su anti-windup; integruotas K faktorius
    Maitinimas 18–34 VDC, maks. 1,3 W, Imax 71 mA
    Jungimas 4 laidų jungimas (atskiri maitinimo ir išėjimo GND)
    Analoginis / moduliuojamas išėjimas AO1 0-10 VDC (RL ≥ 50 kΩ) / 0-20 mA (RL ≤ 500 Ω) / 0–100 % PWM, 1 kHz (RL ≥ 50 kΩ)
    PWM vidinis įtampos šaltinis 3,3 arba 12 VDC (trumpiklis JP1)
    Tikslumas ±2 % matavimo diapazono
    Reakcijos laikas 0,1–10 s (pasirenkamas)
    Ryšys Modbus RTU (RS485), konfigūravimas 3SModbus arba Sensistant
    Indikacija 4 LED (žalias – maitinimas / Modbus, žalias – intervale, geltonas – už intervalo, raudonas – aliarmas / jutiklio gedimas)
    Mygtukas SW1 – jutiklio nulio kalibravimas ir Modbus registrų atstatymas
    Slėgio antgaliai Aliumininiai, „+“ ir „−“
    Korpusas ASA, pilkas (RAL 9002)
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Laidų skerspjūvis 1,5 mm² (rekomenduojamas)
    Svoris 0,12 kg (neto)
    Atitiktis EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • PI reguliavimas su anti-windup – valdiklis pats palaiko nuostatą ir tiesiogiai valdo ventiliatorių – nereikia PLC ar atskiro reguliatoriaus.
    • Trys režimai – slėgio skirtumas, oro kiekis (pagal K faktorių) arba oro greitis (su Pito vamzdeliu).
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka daugumai EC variklių, dažnio keitiklių ir pavarų.
    • Reguliuojamas reakcijos laikas – 0,1–10 s – stabilus valdymas net esant pulsuojančiam srautui.
    • Intervalas ir aliarmo ribos – LED indikatoriai ir Modbus registrai iškart parodo, kada vertė išeina už leistinų ribų.
    • Modbus RTU – nuostata, PI koeficientai ir būsena valdomi bei stebimi iš BMS ar SCADA.
    • Nulio kalibravimas – mygtuku SW1 – greitas paleidimas objekte.

    Kur naudojamas?

    • Matavimo diapazonas -125…+125 Pa – mažų, abiejų krypčių slėgio skirtumų palaikymui – patalpos ir koridoriaus, švarios patalpos, laiptinės, izoliatoriaus ar laboratorijos viršslėgiui / sumažintam slėgiui
    • Pastovaus slėgio palaikymas tiekimo ir ištraukimo ortakiuose
    • Pastovaus oro kiekio (CAV) / kintamo oro kiekio (VAV) sistemos su EC ventiliatoriais
    • Viršslėgis švariose patalpose ir laiptinėse (priešgaisrinė apsauga)
    • Sumažintas slėgis restoranų virtuvėse ir laboratorijose
    • Minimalaus vėdinimo oro kiekio (m³/h) užtikrinimas pastatuose
    • Vėdinimo modernizacija keičiant ventiliatorius į EC

    Naudojimas pagal poreikį

    Švarių patalpų projektuotojui.
    Abiejų krypčių -125…+125 Pa diapazonas leidžia palaikyti kelių paskalių viršslėgį ar sumažintą slėgį tarp patalpos ir koridoriaus.
    BMS integratoriui.
    Valdiklis be ekrano: nuostata, PI koeficientai, aliarmai ir būsena valdomi per Modbus RTU, todėl jis natūraliai jungiasi į SCADA.
    Rekuperatorių gamintojui.
    24 VDC maitinimas ir atskiri maitinimo bei išėjimo GND (4 laidai) leidžia valdiklį integruoti į įrenginio 24 VDC valdymo grandinę.

    Praktinis panaudojimas

    Jeigu švarioje patalpoje reikia palaikyti viršslėgį koridoriaus atžvilgiu, tada HPSPF-LP antgalis „+“ prijungiamas patalpoje, „−“ – koridoriuje, o AO1 0-10 VDC signalu valdomas tiekimo EC ventiliatorius išlaiko nuostatą -125…+125 Pa ribose. Valdiklį maitinkite 24 VDC (pvz., iš DRPS8-24-40) ir junkite 4 laidais.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats HPSPF-LP pritaikomas skirtingiems objektams – keičiasi tik matavimo taškai ir tai, kas prijungiama prie išėjimo:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Švari patalpa, operacinė, izoliatorius Antgalis patalpoje (+) ir koridoriuje (−), PSET-PVC-200; AO1 → EC ventiliatoriaus 0-10 VDC įėjimas Ventiliatorius palaiko nustatytą kelių Pa viršslėgį ar sumažintą slėgį tarp patalpų Diapazonas abiejų krypčių – tas pats valdiklis tinka ir viršslėgiui, ir sumažintam slėgiui
    Pastovus oro kiekis (CAV) PSET-PVC-200 prie ventiliatoriaus įsiurbimo matavimo taškų; žinomas K faktorius Ventiliatorius tiekia nustatytą m³/h nepriklausomai nuo filtro užterštumo K faktorių rasite ventiliatoriaus gamintojo duomenyse
    Oro greičio palaikymas ortakyje Pito vamzdelis PSET-PTS-200 (Ø100–300 mm) arba PSET-PTL-200 (Ø150–500 mm) Valdiklis palaiko nustatytą oro greitį (m/s), o žinant skerspjūvį – oro kiekį Vamzdelį montuokite ne arčiau kaip 7,5 D už alkūnės ar ventiliatoriaus
    AC ventiliatorius ar dažnio keitiklis AO1 0-10 VDC / 0-20 mA → Sentera reguliatoriaus ar dažnio keitiklio įėjimas Tas pats valdiklis valdo ir ne EC pavaras Signalo tipą parinkite per Modbus RTU
    Objektas su BMS / SCADA Modbus RTU (RS485) → A, /B Nuostata ir aliarmai keičiami centralizuotai, būsena stebima nuotoliniu būdu Konfigūravimui – CNVT-USB-RS485 keitiklis ir 3SModbus programa
    Maitinimas 24 VDC maitinimo šaltinis (pvz., SEPS8-24-40 arba DRPS8-24-40) → Vin, GND Stabilus valdiklio darbas Mažiausiai 4 laidai – maitinimo ir išėjimo GND nesujunkite

    Kaip parinkti slėgio valdiklio diapazoną

    Matavimo diapazonas Rekomenduojamas modelis
    -125…+125 Pa (abiejų krypčių) HPSPF-LP (-125…+125 Pa, 24 VDC) ← šis modelis
    0–1000 Pa HPSPF-1K0 (0–1000 Pa, 24 VDC)
    0–2000 Pa HPSPF-2K0 (0–2000 Pa, 24 VDC)
    0–4000 Pa HPSPF-4K0 (0–4000 Pa, 24 VDC)
    0–10 000 Pa HPSPF-10K (0–10 000 Pa, 24 VDC)
    Taisyklė: darbinis slėgis turi būti diapazono viduje ir, geriausia, užimti didesnę jo dalį – tikslumas ±2 % skaičiuojamas nuo viso diapazono, todėl mažam slėgiui nerinkite per didelio diapazono. Maitinimą rinkitės pagal sistemą: F tipas – 24 VDC, 4 laidai; G tipas – 24 VAC / VDC, 3 laidai (šio modelio dvynys – HPSPG-LP).
    Kada rinktis kitą sprendimą: su LED ekranu – DPSPF-LP; sklendžių pavaroms valdyti – HPSA serija; dviem nuostatoms (diena / naktis) – SPS2 serija; tik slėgiui matuoti be reguliavimo – HPS-2 / DPS-2 davikliai; paprastam įjungimui / išjungimui pagal slėgį – PSW slėgio relės.

    Pliusai

    • Jutiklis ir PI reguliatorius viename
    • Slėgio, oro kiekio ar oro greičio režimas
    • 0-10 VDC / 0-20 mA / PWM išėjimas
    • Modbus RTU – visi parametrai nuotoliniu būdu
    • IP65 korpusas, aliumininiai antgaliai
    • Reguliuojamas reakcijos laikas 0,1–10 s

    Minusai / ribojimai

    • Nėra ekrano – vertė matoma tik per Modbus RTU arba LED būsenomis (su ekranu – DPSPF-LP)
    • Nuostata ir PI parametrai keičiami tik per Modbus RTU – reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos
    • Reikia mažiausiai 4 laidų – netinka 3 laidų jungimui
    • Slėgio prijungimo rinkinys į komplektą neįeina – rinkitės PSET-PVC-200, PSET-QF-200 arba Pito rinkinį PSET-PTS-200 / PSET-PTL-200
    • Tik švariam orui ir neagresyvioms, nedegioms dujoms

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas specialistas, atjungus maitinimą.
    • Maitinimas – tik 18–34 VDC; neviršykite nurodytų ribų.
    • F tipo valdiklio maitinimo ir analoginio išėjimo GND nesujunkite – jungimas ne mažiau kaip 4 laidais.
    • F ir G tipų valdiklių viename tinkle nenaudokite.
    • Naudoti tik švariam orui ir neagresyvioms, nedegioms dujoms; aplinkos temperatūra -5…+65 °C, be kondensacijos.
    • Prieš paleidimą atlikite jutiklio nulio kalibravimą (mygtukas SW1) atjungus slėgio žarneles.

    Greitas pasirinkimo gidas

    -125…+125 Pa
    PI valdiklis
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    24 VDC
    IP65
    Tinka, kai reikia:
    • palaikyti pastovų slėgį ar oro kiekį -125…+125 Pa diapazone, valdant ventiliatorių;
    • išvengti atskiro daviklio ir reguliatoriaus derinimo;
    • integruoti slėgio valdymą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • darbinį slėgį – ar jis telpa į -125…+125 Pa diapazoną;
    • valdomo įrenginio įėjimo signalą (0-10 VDC, 0-20 mA ar PWM);
    • maitinimo tipą ir jungimą: 24 VDC, 4 laidai (F tipas);
    • ar reikia slėgio prijungimo rinkinio (PSET-PVC-200, PSET-QF-200, PSET-PTS-200, PSET-PTL-200).
    Svarbus priminimas: HPSPF-LP reguliuoja pagal vieną nuostatą; nuostata ir parametrai nustatomi per Modbus RTU, todėl paleidimui reikia CNVT-USB-RS485 keitiklio ir 3SModbus programos.

    DUK

    Kaip nustatyti nuostatą?
    Per Modbus RTU – su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa arba Sensistant.
    Ar matuoja neigiamą slėgį?
    Taip, diapazonas -125…+125 Pa – tinka ir viršslėgiui, ir sumažintam slėgiui palaikyti.
    Ar galima valdyti pagal oro kiekį m³/h?
    Taip, jei žinomas ventiliatoriaus K faktorius; kitu atveju oro kiekis skaičiuojamas iš oro greičio ir ortakio skerspjūvio (Q = A × V) naudojant Pito vamzdelio rinkinį.
    Kuo skiriasi F ir G tipai?
    F – 24 VDC, atskiri maitinimo ir išėjimo GND, jungiama 4 laidais; G – 24 VAC arba VDC, bendras GND, jungiama 3 laidais.
    Ar slėgio žarnelės yra komplekte?
    Ne, rinkitės PSET-PVC-200, PSET-QF-200 arba Pito vamzdelio rinkinį PSET-PTS-200 / PSET-PTL-200.
    Koks tikslumas?
    ±2 % matavimo diapazono.

    Diferencinio slėgio PI valdiklis ventiliatoriams | -125…+125Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | IP65 | Sentera Controls | HPSPF-LP

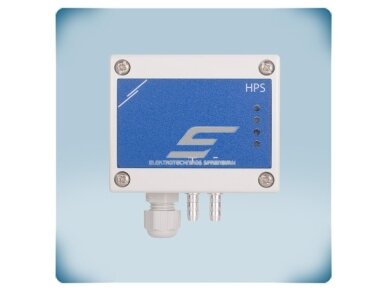

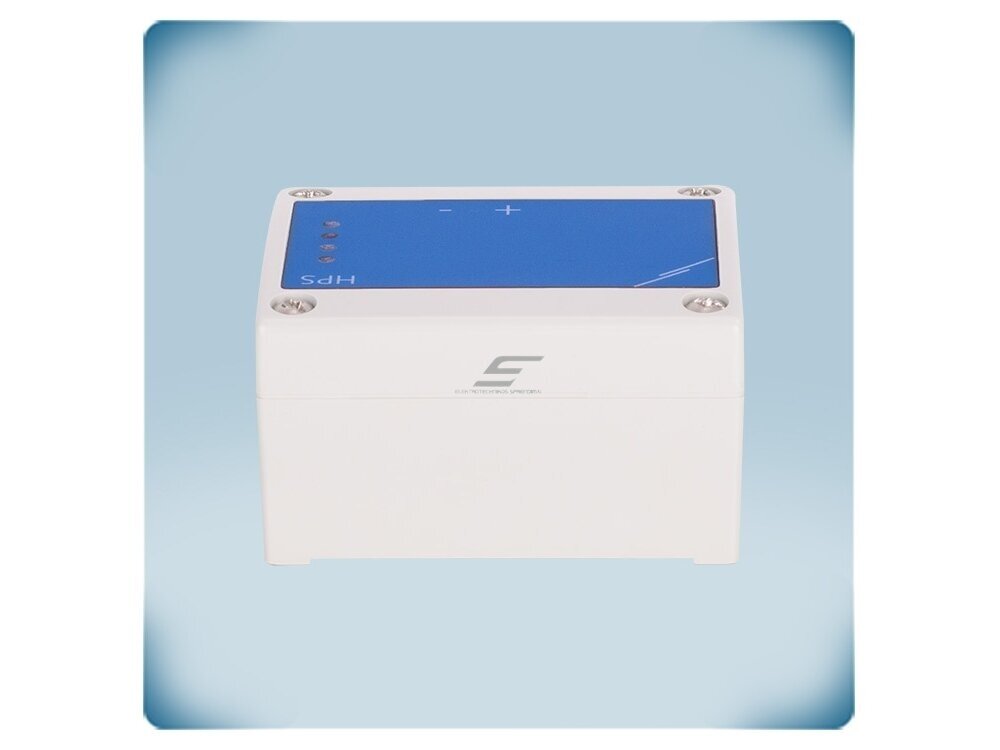

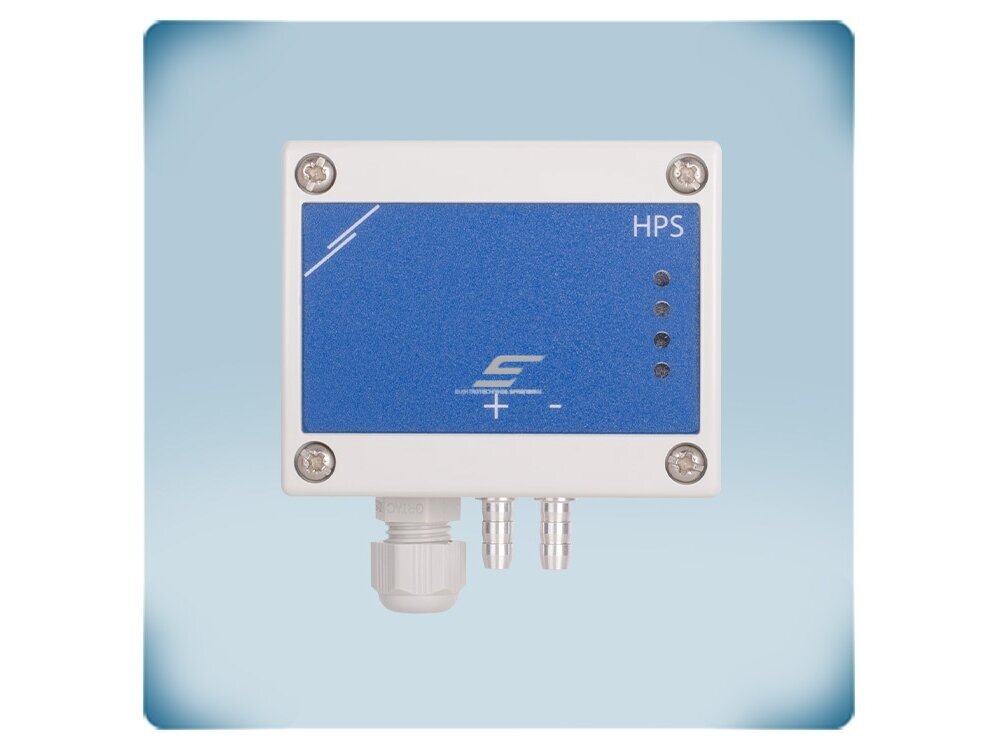

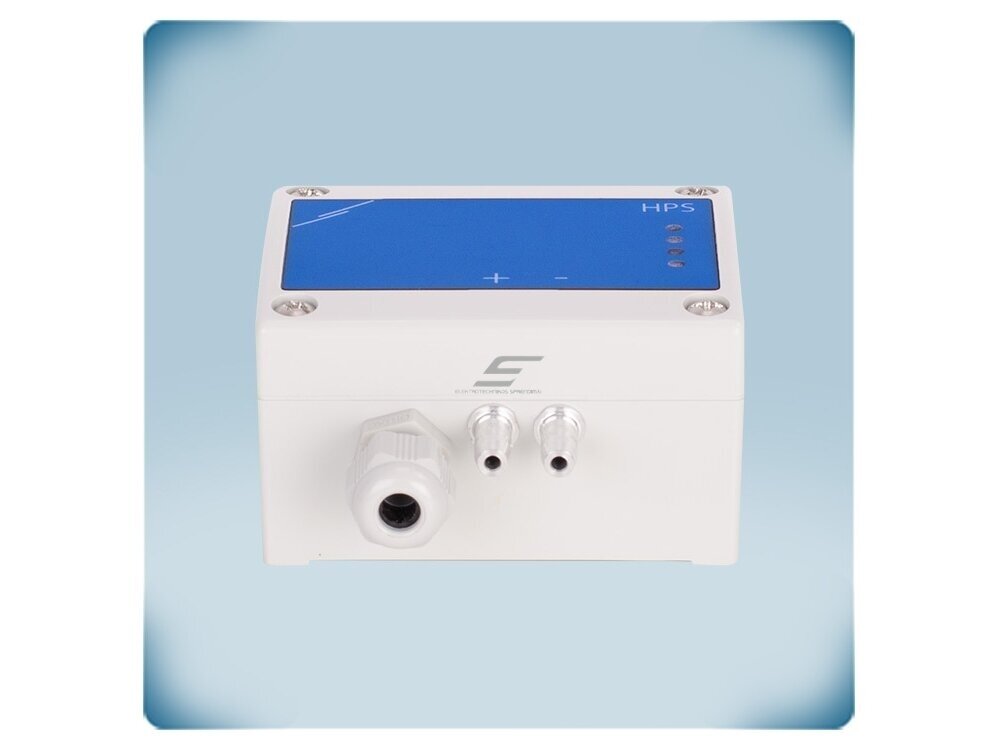

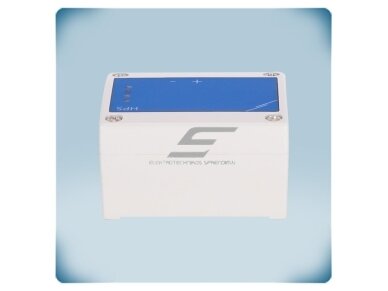

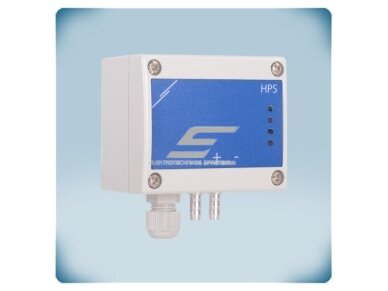

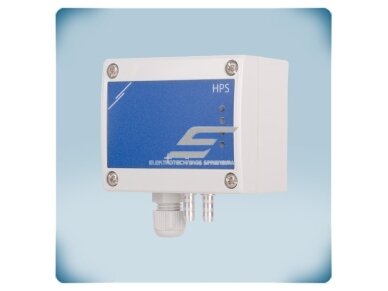

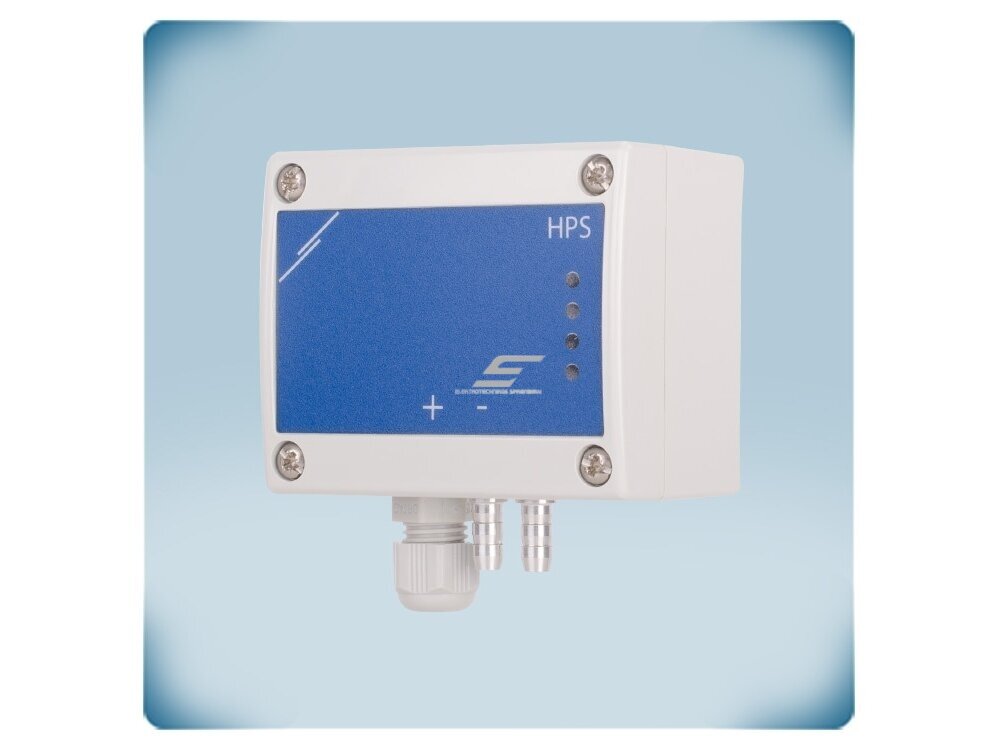

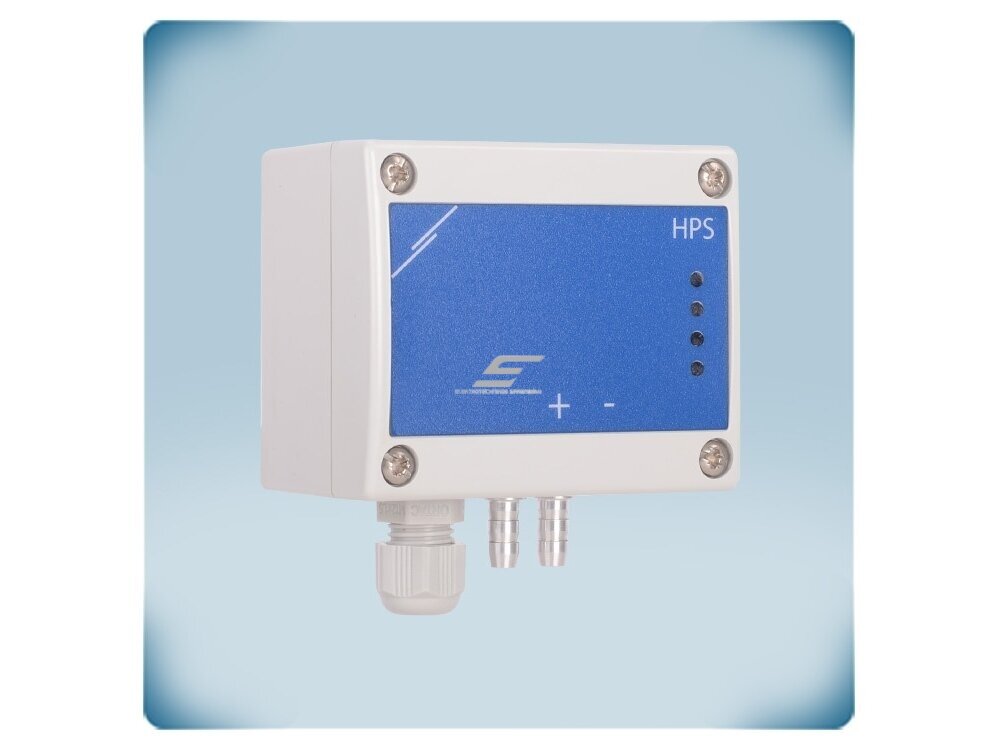

    Sentera HPSPF-LP – diferencinio slėgio PI valdiklis -125…+125 Pa, tiesiogiai valdantis EC ventiliatorius, dažnio keitiklius arba AC ventiliatorių greičio reguliatorius 0-10 VDC / 0-20 mA / PWM signalu, su Modbus RTU, 24 VDC maitinimu ir IP65 korpusu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
