  • Nauja prekė   -6.37€Diferencinio slėgio prijungimo rinkinys | aliumininiai antgaliai | PVC žarnelė 2m | iki 10000Pa | Sentera Controls | PSET-QF-200

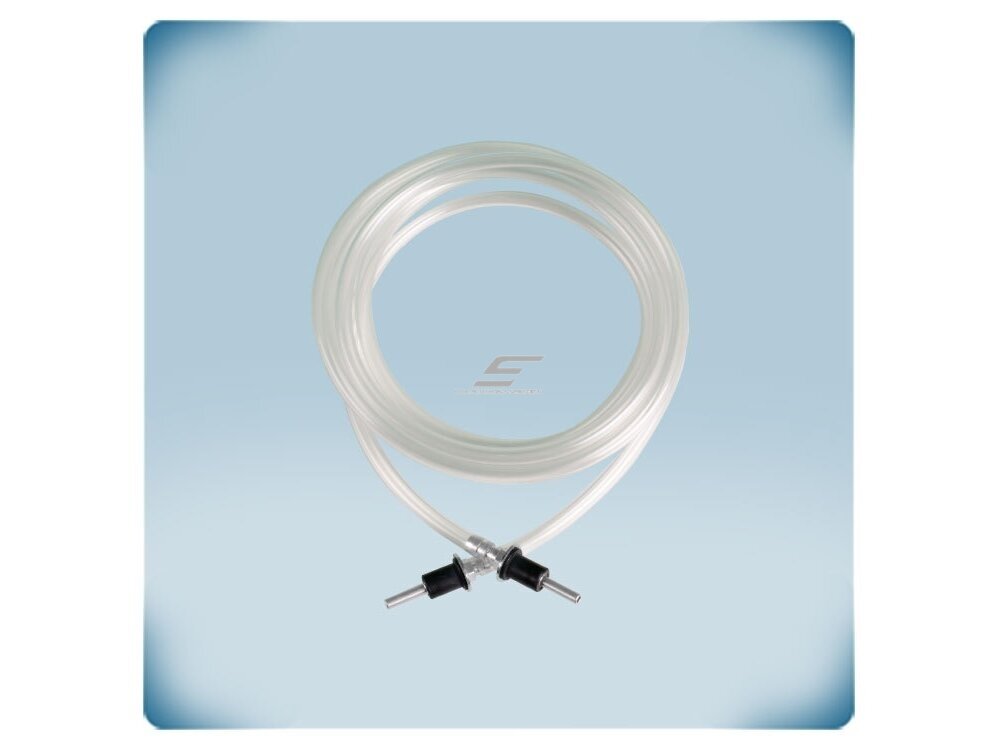

    Diferencinio slėgio prijungimo rinkinys | aliumininiai antgaliai | PVC žarnelė 2m | iki 10000Pa | Sentera Controls | PSET-QF-200

    Kodas: PSET-QF-200
    Pasiteirauti apie prekę
    Kaina 11.39 € su PVM
    ( 9.41 € be PVM )
    17.76 € Sutaupykite 6.37 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio prijungimo rinkinys | aliumininiai antgaliai | PVC žarnelė 2m | iki 10000Pa | Sentera Controls | PSET-QF-200

    PSET-QF-200 – Sentera Controls diferencinio slėgio prijungimo rinkinys, kuriuo slėgio daviklis, valdiklis ar slėgio relė prijungiami prie ortakio. Rinkinyje – 2 aliumininiai antgaliai (46,4 mm, jungiamasis galas Ø4 mm), skaidri PVC žarnelė 200 cm ir 2 cinkuotos poveržlės M5.

    Pagrindinė mintis:
    Teisingas matavimo taškas – pusė tikslaus slėgio valdymo. Rinkinys leidžia greitai ir tvarkingai įrengti „+“ ir „−“ taškus ortakyje ar prie filtro ir matuoti slėgio skirtumą, o žinant ventiliatoriaus K faktorių – ir oro kiekį.
    Antgaliai
    Aliuminis, Ø4 mm
    Žarnelė
    PVC, Ø5 × 7 mm, 200 cm
    Maks. slėgis
    10 000 Pa
    Maks. temperatūra
    60 °C

    Veikimo principas

    Ortakio sienelėje išgręžiamos angos, į jas įstatomi antgaliai ir pritvirtinami su poveržlėmis. PVC žarnelė perpjaunama į dvi dalis: viena jungia aukštesnio slėgio tašką su prietaiso „+“ jungtimi, kita – žemesnio slėgio tašką su „−“ jungtimi.

    Prietaisas matuoja slėgio skirtumą (Pa). Prijungus prie ventiliatoriaus matavimo taškų ir žinant jo K faktorių, galima matuoti ar valdyti oro kiekį (m³/h).

    Rezultatas – stabilūs matavimo taškai, iš kurių daviklis, valdiklis ar PSW relė gauna tikrą slėgio skirtumą. Inžinieriaus pastaba: antgalius statykite toliau nuo turbulencijos šaltinių – alkūnių, atšakų ir skerspjūvio pokyčių; būtinas atstumas priklauso nuo ortakio skersmens.

    Kuo naudingas PSET-QF-200?
    Viskas, ko reikia slėgio skirtumo matavimo taškams įrengti, viename rinkinyje – tinka Sentera slėgio davikliams, valdikliams ir relėms.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio prijungimo rinkinys
    Gamintojas / kodas Sentera Controls / PSET-QF-200
    Antgaliai 2 aliumininiai antgaliai (46,4 mm, jungiamasis galas Ø4 mm)
    Žarnelė 1 × skaidri PVC, Ø5 × 7 mm, 200 cm
    Tvirtinimas 2 cinkuotos poveržlės M5 (Ø15 mm)
    Maks. darbinis slėgis 10 000 Pa
    Maks. darbinė temperatūra 60 °C
    Atitiktis WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Slėgio skirtumo matavimas – filtrų, ortakio statinio slėgio, patalpų slėgio skirtumo kontrolei.
    • Oro kiekis pagal K faktorių – kartu su HPSP / DPSP valdikliu – pastovus m³/h.
    • Universalus – tinka Sentera slėgio davikliams, valdikliams ir relėms.
    • Greitas montavimas – antgaliai, žarnelė ir tvirtinimo detalės viename maišelyje.
    • Darbinis slėgis iki 10 000 Pa – tinka visiems Sentera slėgio diapazonams, įskaitant 10K modelius.

    Kur naudojamas?

    • Filtrų užterštumo kontrolė
    • Ortakio statinio slėgio matavimas ir palaikymas
    • Oro kiekio matavimas per ventiliatoriaus K faktorių
    • Slėgio relių PSW prijungimas
    • Švarių patalpų slėgio skirtumo kontrolė
    • Šilumokaičio slėgio kritimo (apšalimo) kontrolė oro ruošimo įrenginiuose

    Naudojimas pagal poreikį

    Pramoninių oro sistemų montuotojui.
    Aliumininiai antgaliai ir darbinis slėgis iki 10 000 Pa tinka ir aukšto slėgio 10K valdikliams bei davikliams.
    Oro ruošimo įrenginių gamintojui.
    Kompaktiški 46,4 mm antgaliai su Ø4 mm jungiamuoju galu tvirtinami M5 poveržlėmis.
    ŠVOK paleidimo-derinimo inžinieriui.
    Prijungus prie ventiliatoriaus matavimo taškų ir žinant K faktorių, valdiklis matuoja ir palaiko oro kiekį m³/h.

    Praktinis panaudojimas

    Jeigu HPSPF-10K ar DPSPG-10K valdikliu palaikomas aukštas proceso ventiliatoriaus slėgis, tada PSET-QF-200 aliumininiai antgaliai ir PVC žarnelė užtikrina prijungimą iki 10 000 Pa darbinio slėgio ir 60 °C temperatūros.

    Pritaikymo gidas: kaip naudojamas praktikoje

    PSET-QF-200 naudojamas įvairiose sistemose – keičiasi tik prijungiamas prietaisas ir matavimo vieta:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Filtro kontrolė Antgaliai prieš ir už filtro → daviklis arba PSW relė Matomas filtro slėgio kritimas, laiku keičiami filtrai Žarneles veskite be lenkimų ir perlenkimų
    Pastovus ortakio slėgis Antgalis ortakyje (+), kitas – atmosferoje (−) → HPSP / DPSP Ventiliatorius palaiko nustatytą statinį slėgį Antgalį statykite toliau nuo alkūnių
    Pastovus oro kiekis Ventiliatoriaus matavimo taškai → valdiklis su K faktoriumi Tiekiamas nustatytas m³/h K faktorių rasite ventiliatoriaus duomenyse

    Kaip parinkti slėgio prijungimo rinkinį

    Matavimo užduotis / ortakis Rekomenduojamas modelis
    Slėgio skirtumas, oro kiekis pagal K faktorių – plastikiniai antgaliai PSET-PVC-200 (ABS antgaliai, 2 m žarnelė)
    Slėgio skirtumas, oro kiekis pagal K faktorių – aliumininiai antgaliai PSET-QF-200 (aliumininiai antgaliai, 2 m žarnelė) ← šis modelis
    Oro greitis / oro kiekis, ortakis Ø100–300 mm PSET-PTS-200 (Pito vamzdelis 150 mm)
    Oro greitis / oro kiekis, ortakis Ø150–500 mm PSET-PTL-200 (Pito vamzdelis 250 mm)
    Taisyklė: slėgio skirtumui (filtras, ortakio statinis slėgis) ir oro kiekiui pagal ventiliatoriaus K faktorių – PSET-PVC-200 arba PSET-QF-200; oro greičiui ir oro kiekiui pagal ortakio skerspjūvį – Pito vamzdelis: PSET-PTS-200 ortakiams Ø100–300 mm, PSET-PTL-200 – Ø150–500 mm. Stačiakampiam ortakiui skaičiuokite ekvivalentinį skersmenį.
    Kada rinktis kitą sprendimą: plastikinė versija – PSET-PVC-200; oro greičiui matuoti – Pito vamzdelio rinkiniai PSET-PTS-200 ir PSET-PTL-200; papildomai žarnelei – TUBE-PVC0705-100 ritė (100 m).

    Pliusai

    • Pilnas rinkinys vienam matavimui
    • Iki 10 000 Pa
    • Tinka visiems Sentera slėgio prietaisams
    • Aliumininiai antgaliai
    • Kompaktiški 46,4 mm antgaliai

    Minusai / ribojimai

    • Darbinė temperatūra iki 60 °C
    • Oro greičiui matuoti reikia Pito vamzdelio
    • Vienas rinkinys – vienam prietaisui

    Saugos ir montavimo pastabos

    • Prieš gręždami ortakį įsitikinkite, kad už sienelės nėra kabelių ar kitų komunikacijų.
    • Neviršykite 10 000 Pa darbinio slėgio ir 60 °C temperatūros.
    • Žarneles tvirtinkite taip, kad jos nebūtų perlenktos ar suspaustos.

    Greitas pasirinkimo gidas

    10 000 Pa
    PVC žarnelė 2 m
    Aliuminio antgaliai
    60 °C
    Tinka, kai reikia:
    • įrengti slėgio skirtumo matavimo taškus ortakyje ar prie filtro;
    • prijungti Sentera daviklį, valdiklį ar slėgio relę;
    • valdyti oro kiekį pagal ventiliatoriaus K faktorių.
    Patikrinkite prieš naudojimą:
    • ar slėgis neviršija 10 000 Pa;
    • ar terpės temperatūra ne aukštesnė kaip 60 °C;
    • ar užtenka 200 cm žarnelės ilgio.
    Svarbus priminimas: PSET-QF-200 matuoja slėgio skirtumą; oro greičiui ortakyje reikia Pito vamzdelio rinkinio.

    DUK

    Ar tinka PSW slėgio relėms?
    Taip, rinkinys skirtas slėgio davikliams, valdikliams ir relėms.
    Koks didžiausias darbinis slėgis?
    Iki 10 000 Pa.
    Ar galima matuoti oro kiekį?
    Taip, kartu su valdikliu, kai žinomas ventiliatoriaus K faktorius.
    Ar žarnelė viena?
    Taip, 200 cm žarnelė perpjaunama į dvi dalis „+“ ir „−“ jungtims.
    Kaip tvirtinami antgaliai?
    Dviem cinkuotomis M5 poveržlėmis (Ø15 mm), kurios yra rinkinyje.
    Kokia didžiausia darbinė temperatūra?
    Iki 60 °C.

    Diferencinio slėgio prijungimo rinkinys | aliumininiai antgaliai | PVC žarnelė 2m | iki 10000Pa | Sentera Controls | PSET-QF-200

    Sentera PSET-QF-200 – diferencinio slėgio prijungimo rinkinys su aliumininiais antgaliais ir 2 m PVC žarnele, iki 10 000 Pa – slėgio davikliams, valdikliams ir relėms prijungti prie ortakio.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
