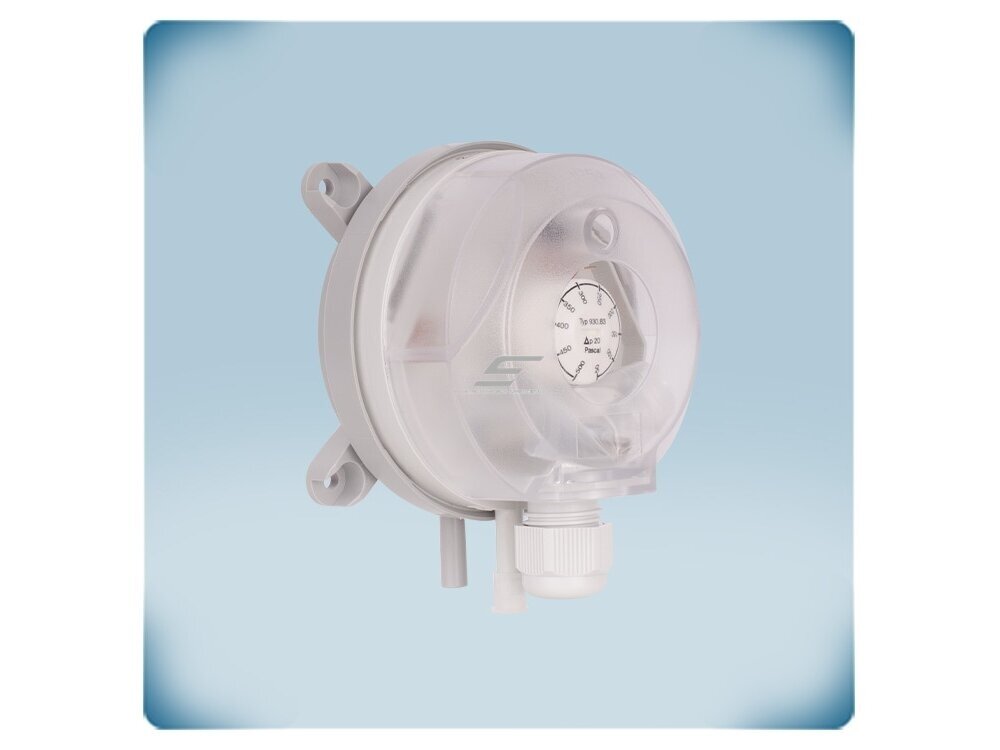

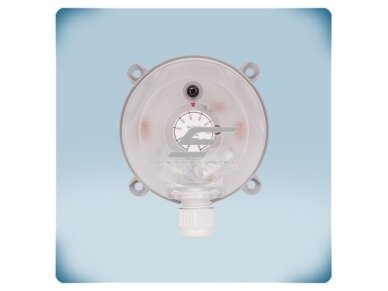

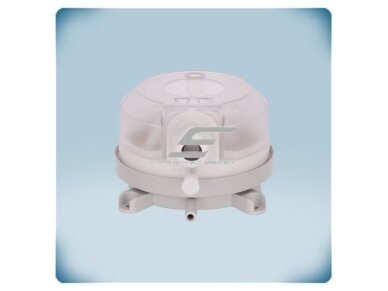

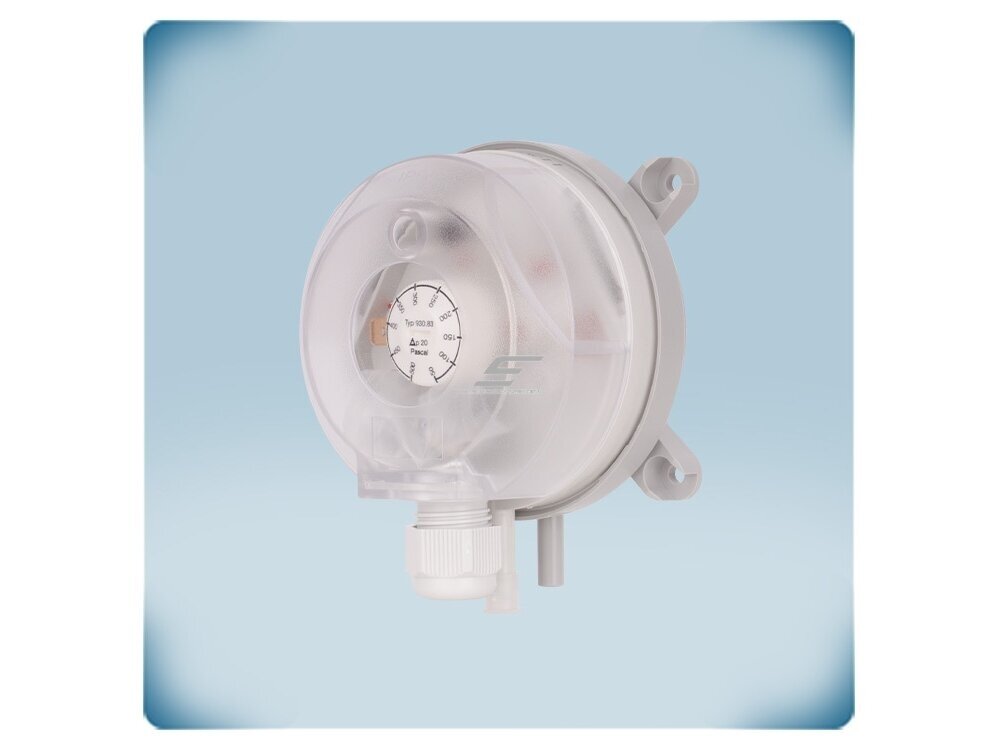

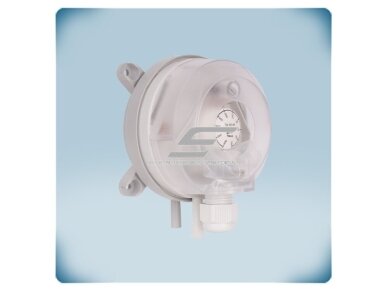

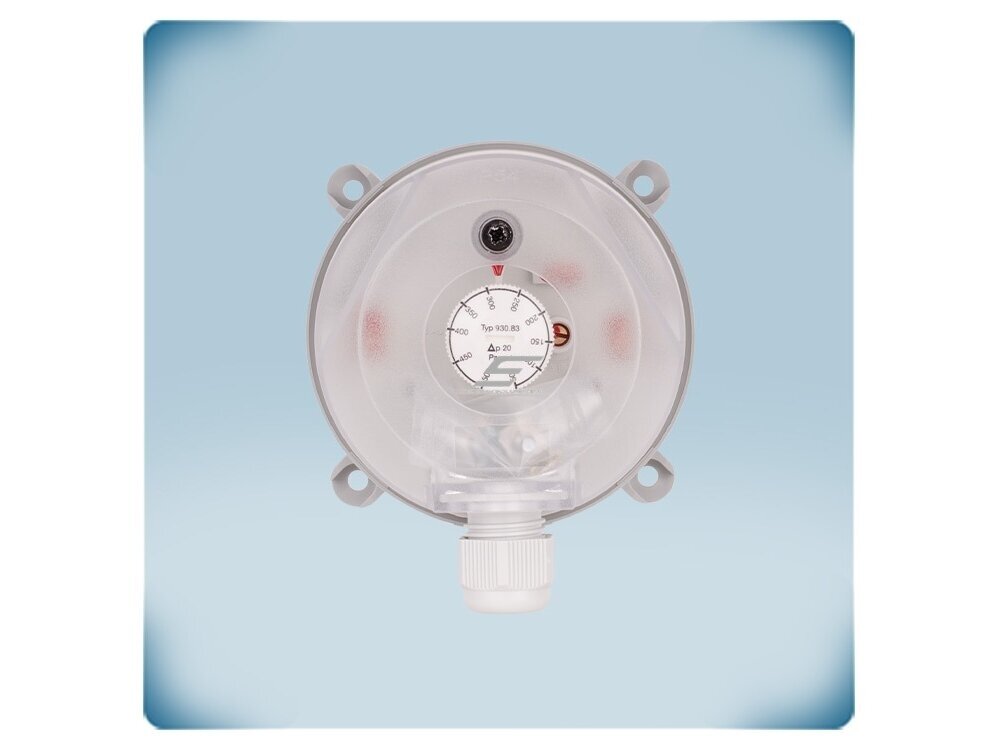

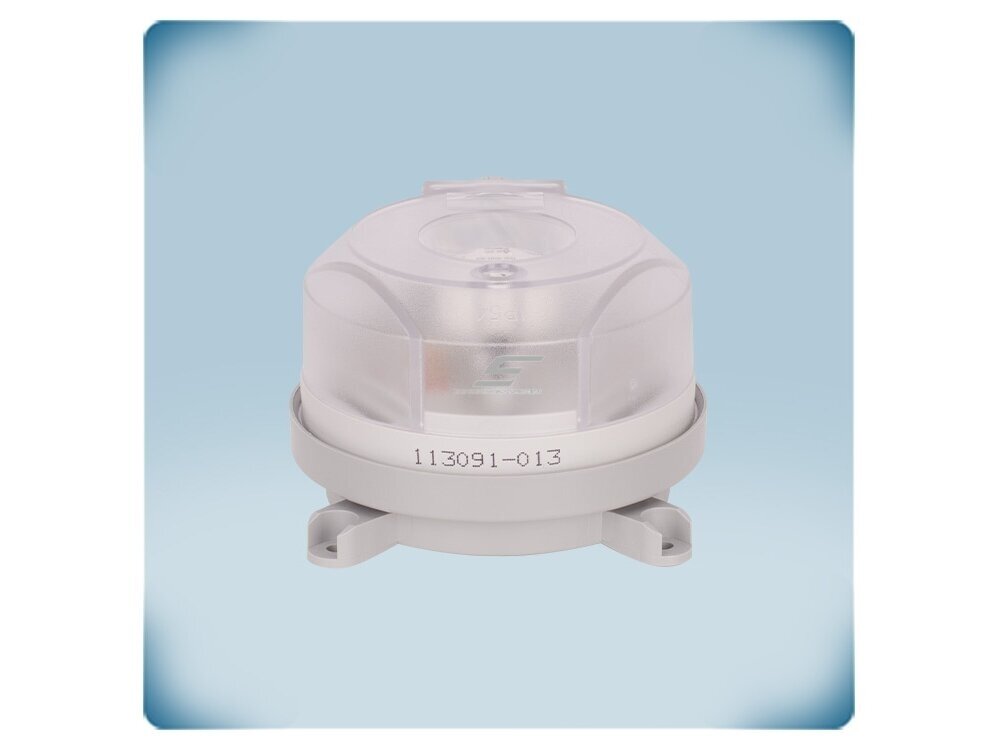

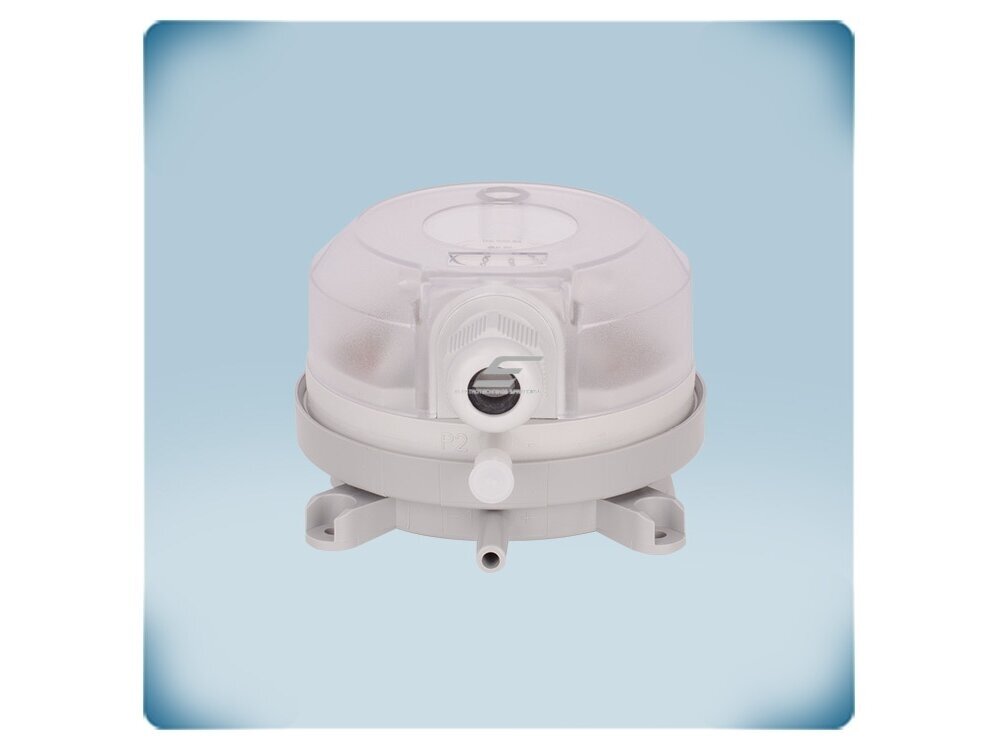

    Diferencinio slėgio relė | 50-500Pa | perjungiamas kontaktas | 250VAC | IP54 | Sentera Controls | PSW--500

    Kodas: PSW--500
    Pasiteirauti apie prekę
    Kaina 19.17 € su PVM
    ( 15.84 € be PVM )
    29.90 € Sutaupykite 10.73 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Diferencinio slėgio relė | 50-500Pa | perjungiamas kontaktas | 250VAC | IP54 | Sentera Controls | PSW--500

    PSW--500 – Sentera Controls reguliuojama diferencinio slėgio relė (slėgio jungiklis) 50–500 Pa diapazonui. Ji kontroliuoja viršslėgį, vakuumą ar slėgio skirtumą ore ir, pasiekus nustatytą ribą, perjungia sausą perjungiamąjį kontaktą.

    Pagrindinė mintis:
    Tai paprasčiausias ir patikimiausias būdas gauti signalą „slėgis yra / slėgio nėra“: užsikimšęs filtras, nesisukantis ventiliatorius ar per mažas srautas iškart perduodamas į automatiką arba aliarmą – be maitinimo ir programavimo.
    Reguliavimo diapazonas
    50–500 Pa
    Kontaktas
    Perjungiamas, 1,5 (0,4) A / 250 VAC
    Perjungimo skirtumas
    ΔP 20 Pa
    Apsaugos klasė
    IP54 (su dangteliu)

    Veikimo principas

    Relė montuojama ant tinkamo paviršiaus. Antgalis P1 jungiamas prie didesnio slėgio (arba mažesnio vakuumo) taško, P2 – prie mažesnio slėgio (arba didesnio vakuumo). Laidai įvedami per PG 11 riebokšlį į gnybtus 1 (NC), 2 (NO), 3 (COM).

    Silikoninė membrana reaguoja į slėgio skirtumą tarp P1 ir P2. Suveikimo riba nustatoma graduota, kalibruota rankenėle po dangteliu. Didėjant slėgio skirtumui ir pasiekus nustatytą ribą, kontaktas 3–2 užsidaro, o 3–1 atsidaro. Perjungimo skirtumas (histerezė) – 20 Pa. Kontaktas be įtampos, todėl jį galima jungti į valdiklio įėjimą, relės ritę ar signalinę grandinę.

    Rezultatas – automatika ar signalinė grandinė gauna aiškų dvejetainį signalą apie užsikimšusį filtrą, sustojusį ventiliatorių ar nutrūkusį oro srautą. Inžinieriaus pastaba: kai suveikimo riba mažesnė nei 50 Pa, relės negalima montuoti apversto – membranos svoris paveiktų suveikimo tašką. Tikslumas pagal EN 1854 – ≤ ±15 % (min. ±10 Pa), todėl relė skirta kontrolei ir apsaugai, o ne tiksliam matavimui.

    Kuo naudingas PSW--500?
    Paprasta, nepriklausoma nuo maitinimo slėgio kontrolė su perjungiamuoju kontaktu ir 10 000 000 ciklų mechaniniu resursu.

    Techninės specifikacijos

    Prekės tipas Diferencinio slėgio relė (slėgio jungiklis)
    Gamintojas / kodas Sentera Controls / PSW--500
    Serija PSW (20–200 Pa / 50–500 Pa; su PVC rinkiniu arba be)
    Reguliavimo diapazonas 50–500 Pa (0,5–5,0 mbar)
    Perjungimo skirtumas ΔP 20 Pa (0,2 mbar)
    Kontaktas Perjungiamas: 1 – NC, 2 – NO, 3 – COM
    Komutacinė geba Maks. 1,5 (0,4) A / 250 VAC (VDE 0630)
    Maks. darbinis slėgis 10 kPa
    Tikslumas ≤ ±15 %, min. ±10 Pa (EN 1854)
    Mechaninis resursas 10 000 000 ciklų
    Membrana Silikoninė
    Terpė Oras ir kitos nedegios, neagresyvios dujos
    Slėgio jungtys + (P1) ir − (P2)
    Kabelio įvadas PG 11
    Apsaugos klasė IP54 su dangteliu, IP00 be dangtelio (EN 60529)
    Darbo temperatūra -20…+85 °C
    Sandėliavimo temperatūra -40…+85 °C
    Drėgmė < 95 % rH be kondensacijos
    Svoris 0,1 kg (neto)
    Atitiktis LVD 2014/35/ES, WEEE 2012/19/ES, RoHS (ES) 2015/863, dujų prietaisų reglamentas 2016/426/ES, EN 1854

    Pagrindinės funkcijos

    • Reguliuojamas suveikimo taškas – graduota rankenėlė 50–500 Pa ribose.
    • Perjungiamas kontaktas – NO ir NC – tinka ir aliarmui, ir blokuotei.
    • Be maitinimo – relė mechaninė – veikia nepriklausomai nuo automatikos maitinimo.
    • Ilgas resursas – 10 000 000 perjungimų.
    • Silikoninė membrana – be dujų išsiskyrimo, stabilus darbas.

    Kur naudojamas?

    • Diapazonas 50–500 Pa – didesnio slėgio filtrų ir ventiliatorių kontrolei
    • Oro filtrų užterštumo kontrolė
    • Ventiliatorių darbo kontrolė (srauto buvimas)
    • Kanalinių elektrinių šildytuvų apsauga nuo perkaitimo
    • Šilumokaičių apsauga nuo užšalimo oro ruošimo įrenginiuose
    • Oro ir priešgaisrinių sklendžių valdymas

    Naudojimas pagal poreikį

    Oro ruošimo įrenginių gamintojui.
    50–500 Pa diapazonas tinka didesnio slėgio filtrų ir ventiliatorių kontrolei, o relė tiekiama be rinkinio – antgaliai parenkami pagal įrenginį.
    Automatikos projektuotojui.
    Mechaninis kontaktas su 10 000 000 ciklų resursu veikia be maitinimo ir tinka apsaugos blokuotėms.
    Šilumokaičių apsaugos derintojui.
    Slėgio kritimui šilumokaityje pasiekus nustatytą ribą, relė duoda signalą įjungti atitirpinimą, o 20 Pa histerezė apsaugo nuo dažno perjunginėjimo.

    Praktinis panaudojimas

    Jeigu oro ruošimo įrenginio šilumokaitis žiemą apšąla ir jo slėgio kritimas didėja, tada PSW--500, kurio P1 / P2 prijungti prieš ir už šilumokaičio, pasiekus 50–500 Pa ribose nustatytą vertę perjungia kontaktą, ir automatika įjungia atitirpinimą.

    Pritaikymo gidas: kaip naudojamas praktikoje

    PSW--500 pritaikoma skirtingiems kontrolės uždaviniams – keičiasi tik prijungimo taškai ir kontakto panaudojimas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Filtro užterštumo kontrolė P1 prieš filtrą, P2 už filtro Filtrui užsiteršus kontaktas perjungia ir duoda signalą „pakeisti filtrą“ Ribą nustatykite pagal filtro gamintojo galutinį slėgio kritimą
    Ventiliatoriaus darbo kontrolė P1 ventiliatoriaus slėgio pusėje, P2 – atmosferoje arba siurbimo pusėje Jei ventiliatorius nesisuka ar nutrūko diržas – aliarmas Kontaktą 3–2 naudokite kaip „srautas yra“
    Elektrinis kanalinis šildytuvas Relės NO kontaktas → šildytuvo leidimo grandinė Šildytuvas įjungiamas tik esant oro srautui Montuokite pagal šildytuvo gamintojo nurodymus
    Šilumokaitis žiemą P1 / P2 prieš ir už šilumokaičio Didėjantis slėgio kritimas rodo apšalimą – automatika įjungia atitirpinimą Žarneles apsaugokite nuo kondensato užšalimo

    Kaip parinkti slėgio relės diapazoną

    Suveikimo diapazonas / komplektacija Rekomenduojamas modelis
    20–200 Pa, tik relė PSW--200 (20–200 Pa)
    20–200 Pa, su PVC prijungimo rinkiniu PSW--200-PVC (20–200 Pa, su žarnelėmis)
    50–500 Pa, tik relė PSW--500 (50–500 Pa) ← šis modelis
    50–500 Pa, su PVC prijungimo rinkiniu PSW--500-PVC (50–500 Pa, su žarnelėmis)
    Taisyklė: norimas suveikimo taškas turi būti arčiau diapazono vidurio: iki ~150 Pa – PSW--200, didesnėms riboms – PSW--500. Jei antgalių ir žarnelių objekte nėra – rinkitės versiją su PVC rinkiniu.
    Kada rinktis kitą sprendimą: versija su antgaliais ir žarnelėmis – PSW--500-PVC; tolygiam slėgio matavimui su analoginiu išėjimu – HPS-2 / DPS-2 davikliai; slėgio palaikymui ventiliatoriumi – HPSP-2 / DPSP-2 valdikliai.

    Pliusai

    • Mechaninė, be maitinimo
    • Perjungiamas NO / NC kontaktas
    • Reguliuojamas suveikimo taškas
    • 10 000 000 ciklų resursas
    • IP54 su dangteliu

    Minusai / ribojimai

    • Tikslumas ≤ ±15 % – netinka tiksliam matavimui
    • Tik dvejetainis signalas, nėra analoginio išėjimo
    • Esant ribai < 50 Pa negalima montuoti apversto
    • Tik orui ir nedegioms, neagresyvioms dujoms
    • Antgaliai ir žarnelės į komplektą neįeina

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Kontakto apkrova – ne daugiau kaip 1,5 (0,4) A / 250 VAC.
    • Nedirbkite be dangtelio – be jo apsaugos klasė IP00.
    • Maks. darbinis slėgis – 10 kPa; tik orui ir nedegioms, neagresyvioms dujoms.
    • Kai suveikimo riba mažesnė nei 50 Pa, nemontuokite apversto.

    Greitas pasirinkimo gidas

    50–500 Pa
    ΔP 20 Pa
    NO / NC
    250 VAC
    IP54
    Tinka, kai reikia:
    • kontroliuoti filtrų užterštumą ir ventiliatorių darbą;
    • blokuoti elektrinį šildytuvą nesant oro srauto;
    • gauti paprastą slėgio signalą be maitinimo ir programavimo.
    Patikrinkite prieš naudojimą:
    • ar norima suveikimo riba telpa į 50–500 Pa;
    • kontakto apkrovą (iki 1,5 (0,4) A / 250 VAC);
    • ar reikia prijungimo antgalių ir žarnelių.
    Svarbus priminimas: PSW--500 duoda tik įjungimo / išjungimo signalą; tolygiam slėgio matavimui ar reguliavimui reikia slėgio daviklio ar valdiklio.

    DUK

    Kaip nustatomas suveikimo slėgis?
    Graduota rankenėle po dangteliu.
    Kuris kontaktas užsidaro didėjant slėgiui?
    Didėjant slėgio skirtumui 3–2 užsidaro, 3–1 atsidaro.
    Kur jungti P1 ir P2?
    P1 – prie didesnio slėgio (mažesnio vakuumo), P2 – prie mažesnio slėgio (didesnio vakuumo).
    Ar reikia maitinimo?
    Ne, relė mechaninė.
    Ar komplekte yra žarnelės?
    Ne, rinkitės PSET-PVC-200 arba PSET-QF-200, arba versiją PSW--500-PVC.
    Kokią apkrovą gali komutuoti kontaktas?
    Ne daugiau kaip 1,5 (0,4) A esant 250 VAC (VDE 0630).

    Diferencinio slėgio relė | 50-500Pa | perjungiamas kontaktas | 250VAC | IP54 | Sentera Controls | PSW--500

    Sentera PSW--500 – reguliuojama diferencinio slėgio relė 50–500 Pa su perjungiamuoju kontaktu 250 VAC ir IP54 – filtrų, ventiliatorių ir šildytuvų kontrolei vėdinime.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
