Prekės aprašymas

Diferencinio slėgio valdiklis su 2 nuostatomis | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | SPS2G-2K0

SPS2G-2K0 – Sentera Controls diferencinio slėgio valdiklis su dviem nuostatomis ir integruotu PI reguliavimu, diapazonas 0–2000 Pa. Jis tiesiogiai valdo EC ventiliatorius, dažnio keitiklius ar kitus prietaisus ir palaiko nustatytą slėgį ar oro kiekį, o tarp dviejų nuostatų perjungiama sausu kontaktu arba per Modbus RTU.

Pagrindinė mintis:
Dvi nuostatos – tai paprastas dienos / nakties arba didelio / mažo režimo sprendimas: laikmatis, jungiklis ar judesio daviklis perjungia kontaktą, o valdiklis iškart pereina prie kitos slėgio vertės. Nereikia BMS logikos ar antro valdiklio.

Matavimo diapazonas
0–2000 Pa

Išėjimas
0-10 VDC / 0-20 mA / PWM (OC) + Modbus RTU

Maitinimas
24 VAC / VDC, 3 laidai

Nuostatos
2 (perjungiamos kontaktu OC arba Modbus)

Veikimo principas

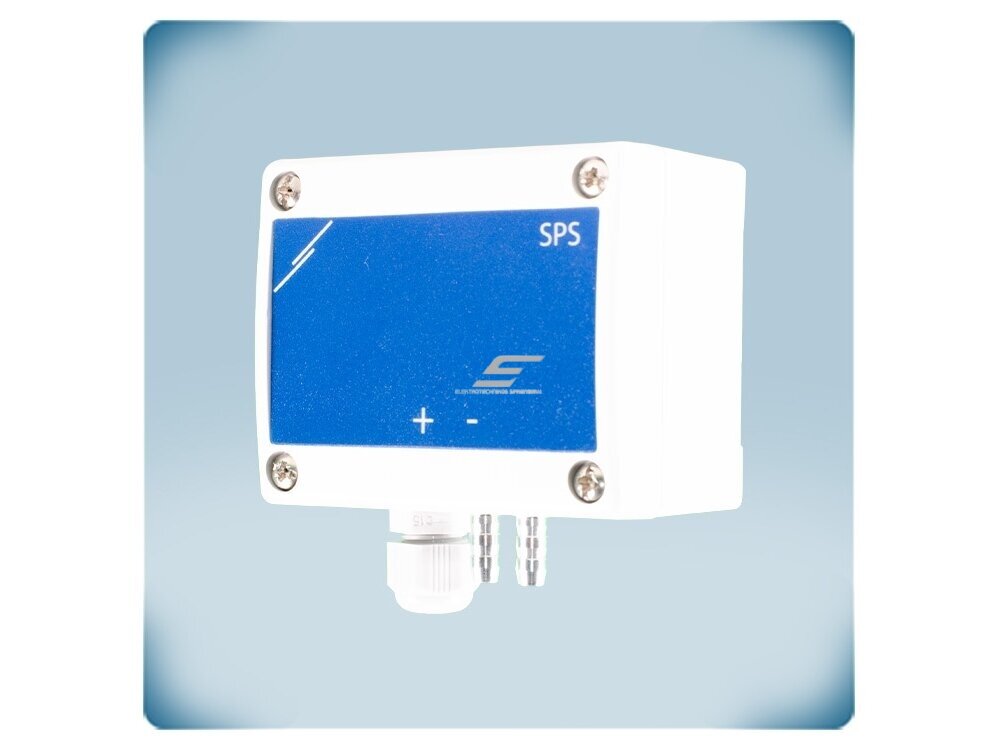

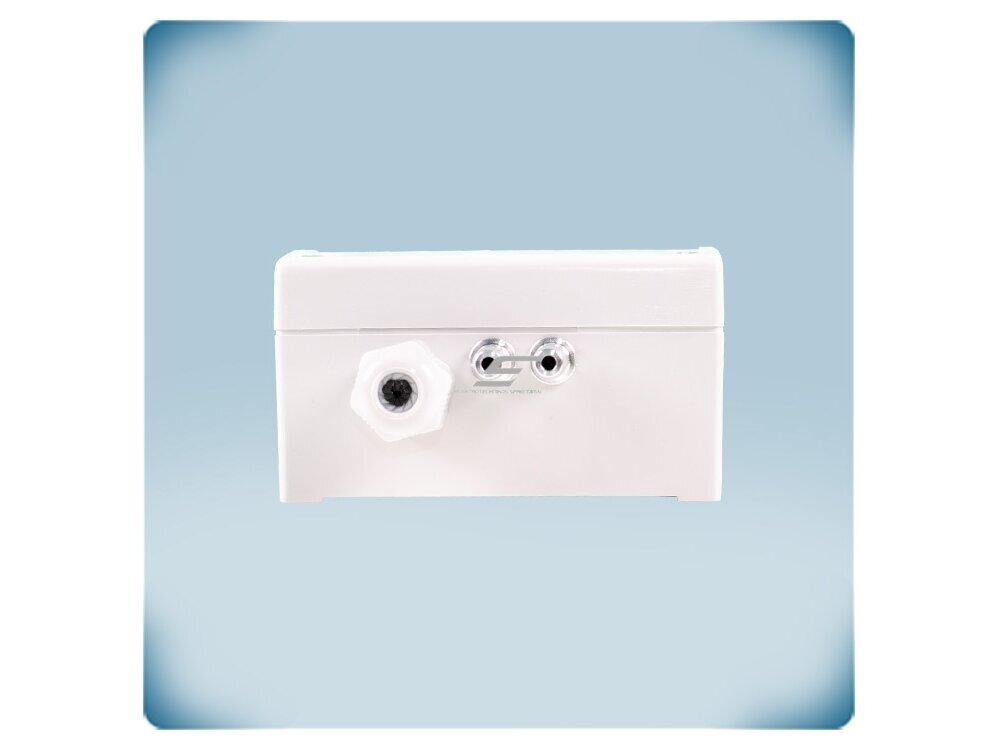

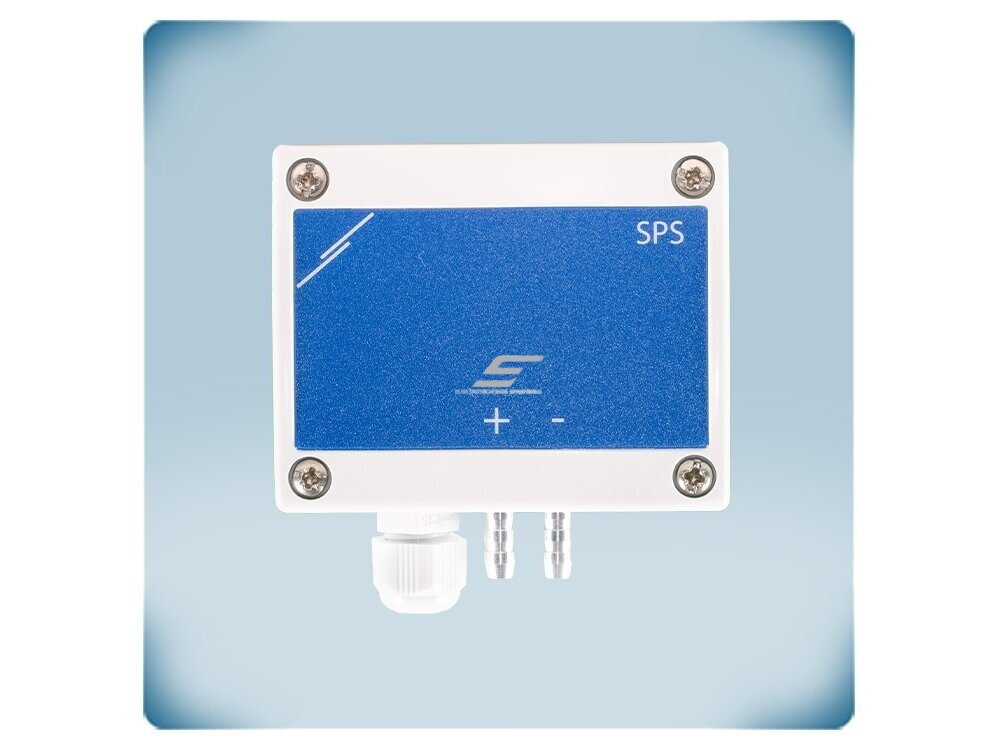

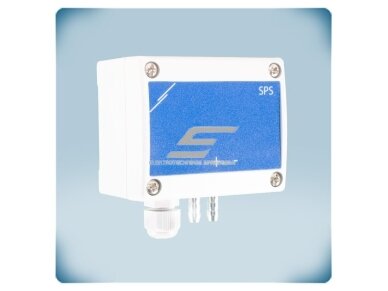

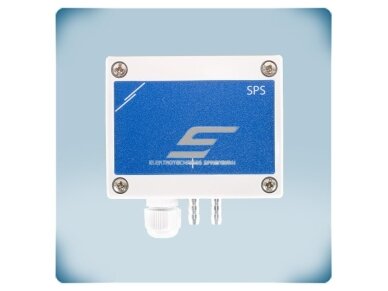

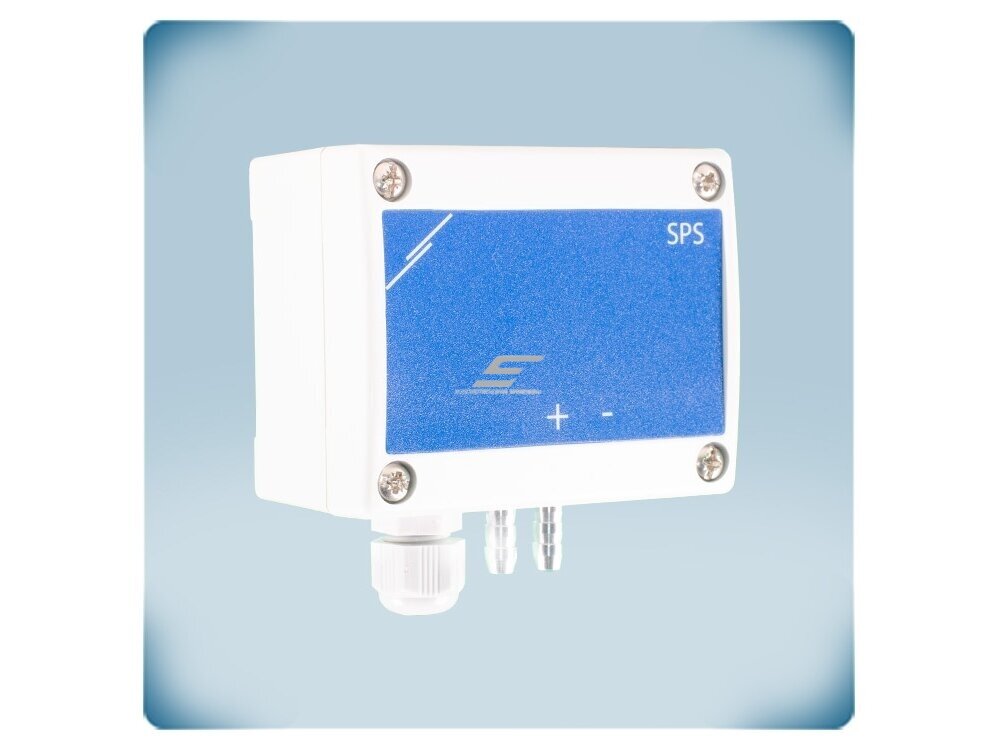

Valdiklis montuojamas ant sienos; prie aliumininių antgalių „+“ ir „−“ prijungiamos slėgio žarnelės (PSET-PVC-200 arba PSET-QF-200), o gnybtuose jungiamas maitinimas (Vin, GND), Modbus RTU (A, /B), išėjimas AO1 ir sausas kontaktas OC nuostatų perjungimui. G tipas maitinamas 24 VAC arba VDC ir jungiamas 3 laidais; jei G ir F tipai maitinami iš to paties AC transformatoriaus su bendru GND, galimas trumpasis jungimas – naudokite atskirus transformatorius arba to paties tipo valdiklius.

Jutiklis matuoja slėgio skirtumą 0–2000 Pa ribose, valdiklis dirba slėgio skirtumo arba oro kiekio režimu (kai žinomas ventiliatoriaus K faktorius), o matavimo sritis parenkama automatiškai pagal aktyvią nuostatą. Integruotas PI algoritmas su autotune funkcija lygina išmatuotą vertę su aktyvia nuostata ir keičia išėjimo signalą 0-10 VDC, 0-20 mA arba PWM (atviras kolektorius) – tipas parenkamas jungikliu SW1.

Rezultatas – uždarius OC kontaktą (arba komanda per Modbus RTU) aktyvuojama antroji nuostata, todėl ta pati sistema dirba dienos / nakties ar didelio / mažo slėgio režimu be papildomo valdiklio ar BMS programavimo.

Kuo naudingas SPS2G-2K0?
Dvi slėgio nuostatos, PI reguliavimas, pasirenkamas išėjimas ir Modbus RTU viename IP65 korpuse – paprastas energiją taupantis dienos / nakties vėdinimas be papildomos automatikos.

Techninės specifikacijos

Prekės tipas	Diferencinio slėgio valdiklis su 2 nuostatomis
Gamintojas / kodas	Sentera Controls / SPS2G-2K0
Serija	SPS2 (0–2000 / 0–6000 Pa; F – 24 VDC, G – 24 VAC / VDC)
Matavimo diapazonas	0–2000 Pa
Maitinimas	15–24 VAC ±10 % arba 18–34 VDC, 3 laidų jungimas; maks. 1,2 W, Imax 50 mA
Srovė be apkrovos	10–20 mA (18–34 VDC); 10–15 mA (15–24 VAC)
Išėjimas AO1	1 analoginis 0-10 VDC / 0-20 mA arba skaitmeninis PWM (atviras kolektorius), pasirenkama jungikliu SW1
Nuostatos	2 – perjungiamos sausu kontaktu OC arba per Modbus RTU; režimai High/Low, Day/Night
Reguliavimas	PI, autotune, K faktoriaus nustatymas
Valdomi dydžiai	Slėgio skirtumas arba oro kiekis (kai žinomas K faktorius)
Tikslumas	±3 % (analoginis įtampos išėjimas)
Ilgalaikis stabilumas	±1 % per metus
Ryšys	Modbus RTU (RS485), NBT linijos galo trumpiklis; konfigūravimas Sensistant arba 3SModbus
Indikacija	Maitinimo LED (žalias), būsenos LED5 (mėlynas), Modbus LED (žalias)

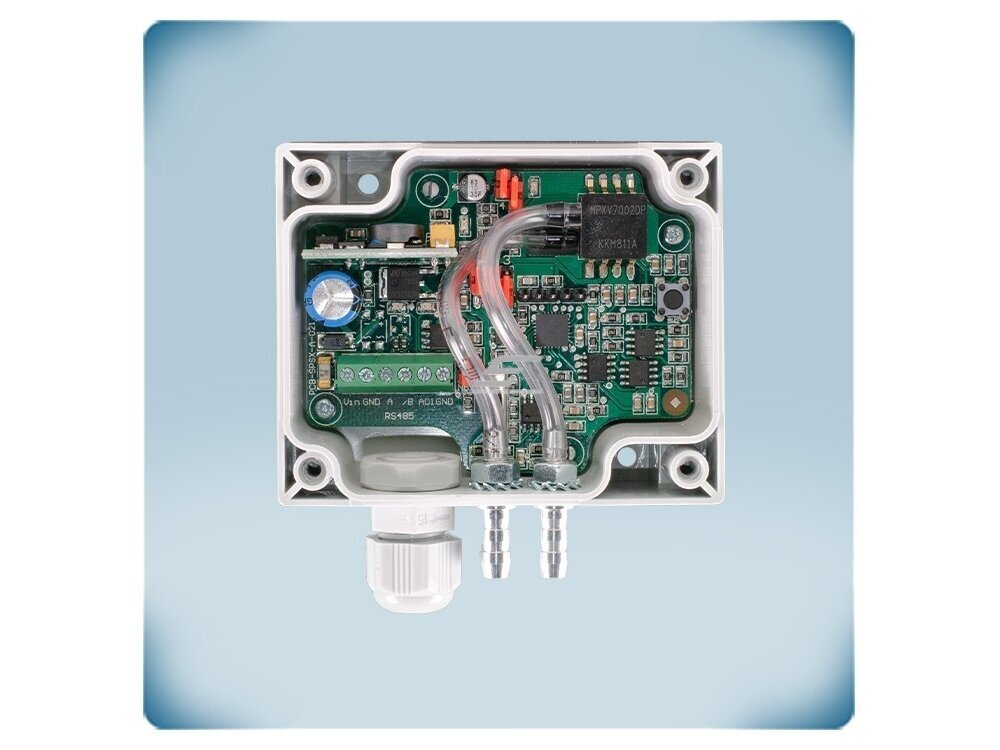

Mygtukas	SW2 – jutiklio kalibravimas ir Modbus registrų atstatymas
Slėgio antgaliai	Aliumininiai
Apsaugos klasė	IP65 (EN 60529)
Darbo aplinka	+10…+60 °C, < 95 % rH be kondensacijos
Laidai / riebokšlis	0,75 / 1,5 mm²; riebokšlio suspaudimo diapazonas 3–6 mm
Svoris	0,13 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Dvi nuostatos – dienos / nakties arba didelio / mažo slėgio režimas be papildomų valdiklių.
Perjungimas kontaktu OC – laikmatis, jungiklis, judesio daviklis ar BMS relė perjungia nuostatą.
PI reguliavimas ir autotune – stabilus slėgio palaikymas ir greitas paleidimas.
Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM (atviras kolektorius) – jungikliu SW1.
Oro kiekio režimas – pagal ventiliatoriaus K faktorių – pastovus m³/h.
Modbus RTU – nuostatos ir parametrai keičiami iš BMS; NBT trumpiklis linijos galui.
Automatinis srities parinkimas – matavimo sritis prisitaiko prie pasirinktos nuostatos.

Kur naudojamas?

Diapazonas 0–2000 Pa – daugumai vėdinimo sistemų ortakių slėgiui
Biurų, mokyklų vėdinimas su dienos / nakties režimu
VAV ir CAV sistemos su EC ventiliatoriais
Švarių patalpų slėgio ir oro kiekio kontrolė
Objektai, kur reikia dviejų darbo režimų be BMS
Patalpos su judesio davikliu – didesnė nuostata tik esant žmonėms
Ortakio slėgio palaikymas dažnio keitikliu valdomais ventiliatoriais

Naudojimas pagal poreikį

Mokyklų ir biurų vėdinimo rangovui.
0–2000 Pa diapazonas apima įprastą ortakių slėgį, o dienos ir nakties nuostatos perjungiamos laikmačiu.

Pastato administratoriui.
Dienos ir nakties režimas perjungiamas laikmačiu, jungikliu ar judesio davikliu per OC kontaktą – be BMS programavimo.

Vėdinimo montuotojui.
G tipas maitinamas 24 VAC arba VDC ir jungiamas 3 laidais, todėl tinka esamam 24 VAC transformatoriui.

Praktinis panaudojimas

Jeigu mokykloje darbo valandomis reikia didesnio, o naktį – mažesnio ortakio slėgio, tada SPS2G-2K0 OC kontaktas prijungiamas prie laikmačio, ir valdiklis 0–2000 Pa ribose perjungia nuostatas bei 0-10 VDC signalu valdo EC ventiliatorių. Valdiklį galima maitinti iš esamo 24 VAC transformatoriaus, jungiant 3 laidais.

Pritaikymo gidas: kaip naudojamas praktikoje

SPS2G-2K0 pritaikomas skirtingiems objektams – keičiasi tik tai, kas perjungia nuostatas ir kas prijungta prie išėjimo:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras, mokykla (diena / naktis)	Laikmatis ar BMS relė → OC kontaktas; AO1 → EC ventiliatorius	Darbo valandomis palaikomas didesnis slėgis, naktį – mažesnis	Nuostatų vertes įrašykite per Modbus RTU
Patalpa su judesio davikliu	Judesio daviklio kontaktas → OC	Atsiradus žmonėms įjungiama didesnė nuostata	OC – sausas kontaktas, be išorinės įtampos
Pastovus oro kiekis	PSET-PVC-200 prie ventiliatoriaus matavimo taškų, K faktorius	Ventiliatorius tiekia nustatytą m³/h	K faktorius – ventiliatoriaus gamintojo duomenyse
Dažnio keitiklis	AO1 0-10 VDC / 0-20 mA → keitiklio analoginis įėjimas	Keitiklis valdo variklį pagal slėgį	Signalo tipą parinkite jungikliu SW1
Objektas su BMS	Modbus RTU → A, /B	Nuostatos perjungiamos ir keičiamos centralizuotai	Linijos gale uždarykite NBT trumpiklį

Kaip parinkti slėgio valdiklio diapazoną ir maitinimą

Diapazonas / maitinimas	Rekomenduojamas modelis
0–2000 Pa, 24 VDC (4 laidai)	SPS2F-2K0 (0–2000 Pa, 24 VDC)
0–6000 Pa, 24 VDC (4 laidai)	SPS2F-6K0 (0–6000 Pa, 24 VDC)
0–2000 Pa, 24 VAC / VDC (3 laidai)	SPS2G-2K0 (0–2000 Pa, 24 VAC / VDC) ← šis modelis
0–6000 Pa, 24 VAC / VDC (3 laidai)	SPS2G-6K0 (0–6000 Pa, 24 VAC / VDC)

Taisyklė: diapazoną rinkitės pagal didžiausią darbinį slėgį – 0–2000 Pa daugumai sistemų, 0–6000 Pa didesnio slėgio sistemoms. Maitinimą – pagal objekto šaltinį: F tipas tik 24 VDC, G tipas 24 VAC arba VDC (šio modelio dvynys – SPS2F-2K0).

Kada rinktis kitą sprendimą: vienai nuostatai su plačiu diapazonų pasirinkimu – HPSP-2 / DPSP-2 (su ekranu) valdikliai; sklendžių pavaroms – HPSA-2 / DPSA-2; tik matavimui – HPS-2 / DPS-2 davikliai; paprastai on/off kontrolei – PSW slėgio relės.

Pliusai

Dvi nuostatos su perjungimu kontaktu
PI reguliavimas ir autotune
0-10 VDC / 0-20 mA / PWM išėjimas
Modbus RTU
IP65, aliumininiai antgaliai

Minusai / ribojimai

Nėra ekrano – nuostatų vertės ir PI parametrai keičiami tik per Modbus RTU (Sensistant arba 3SModbus)
Tikslumas ±3 % – jei pakanka vienos nuostatos, tikslesni (±2 %) HPSP-2 / DPSP-2 valdikliai
Darbo aplinka nuo +10 °C – nešildomoms vietoms netinka
Slėgio prijungimo rinkinys į komplektą neįeina – rinkitės PSET-PVC-200 arba PSET-QF-200
Tik švariam orui ir neagresyvioms, nedegioms dujoms

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas specialistas, atjungus maitinimą.
Maitinimas – 15–24 VAC ±10 % arba 18–34 VDC.
Nemaitinkite G ir F tipų iš to paties AC transformatoriaus su bendru GND – galimas trumpasis jungimas.
Jei Modbus tinkle naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką ar kompiuterį.
Aplinkos temperatūra +10…+60 °C, < 95 % rH be kondensacijos.

Greitas pasirinkimo gidas

0–2000 Pa

2 nuostatos

PI valdiklis

0-10 VDC / 0-20 mA / PWM

Modbus RTU

24 VAC / VDC

IP65

Tinka, kai reikia:

įgyvendinti dienos / nakties ar didelio / mažo slėgio režimą;
palaikyti pastovų slėgį ar oro kiekį 0–2000 Pa diapazone;
valdyti EC ventiliatorių ar dažnio keitiklį be BMS logikos.

Patikrinkite prieš naudojimą:

ar darbinis slėgis telpa į 0–2000 Pa;
kuo bus perjungiamos nuostatos (sausas kontaktas ar Modbus);
maitinimo tipą (24 VDC ar 24 VAC) ir laidų skaičių;
ar aplinkos temperatūra ne žemesnė kaip +10 °C.

Svarbus priminimas: SPS2G-2K0 neturi ekrano – nuostatų vertės ir PI parametrai nustatomi per Modbus RTU (Sensistant arba 3SModbus).

DUK

Kaip perjungiamos nuostatos?
Sausu kontaktu OC (laikmačiu, jungikliu, judesio davikliu ar BMS rele) arba per Modbus RTU.

Kokį signalą duoda išėjimas?
0-10 VDC, 0-20 mA arba PWM (atviras kolektorius) – parenkama jungikliu SW1.

Ar galima valdyti oro kiekį?
Taip, kai žinomas ventiliatoriaus K faktorius.

Kuo skiriasi F ir G?
F – tik 24 VDC, 4 laidai; G – 24 VAC arba VDC, 3 laidai.

Ar slėgio žarnelės komplekte?
Ne, rinkitės PSET-PVC-200 arba PSET-QF-200.

Kokioje aplinkoje galima montuoti?
Darbo aplinka +10…+60 °C, < 95 % rH be kondensacijos, todėl nešildomoms vietoms valdiklis netinka.

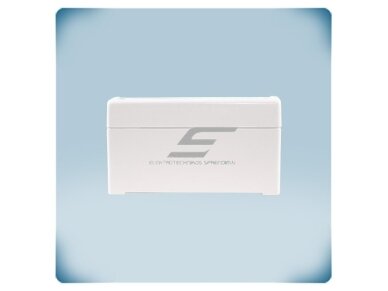

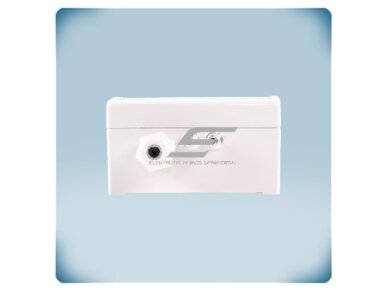

Diferencinio slėgio valdiklis su 2 nuostatomis | 0-2000Pa | 0-10VDC/0-20mA/PWM | Modbus RTU | 24VAC/VDC | IP65 | Sentera Controls | SPS2G-2K0
