Dimeriuojamas | reguliuojamas maitinimo šaltinis LED juostai | 250W | 20,8A | 12VDC | 287x50x30mm | IP20 | 4779041468570

Dimeriuojamas LED maitinimo šaltinis | 12 V DC | 250 W | 20,8 A | IP20 | 287×50×30 mm | 4779041468570

Dimeriuojamas / reguliuojamas 12 V DC maitinimo šaltinis, skirtas suderinamoms LED juostoms, LED moduliams ir kitai 12 V nuolatinės įtampos įrangai maitinti. Nominali galia – 250 W, maksimali nurodoma išėjimo srovė – 20,8 A. Siauras 287×50×30 mm korpusas patogus montavimo vietose, kur ribotas plotis ar aukštis, o IP20 apsaugos klasė reiškia, kad įrenginys turi būti naudojamas sausoje, nuo vandens ir kondensato apsaugotoje aplinkoje.

Šis maitinimo šaltinis skirtas 12 V DC sistemoms, kurių bendra apkrova neviršija gamintojo leidžiamų ribų. Projektuojant svarbu vertinti ne tik 250 W galią, bet ir realią LED apkrovą, 12 V grandinės srovę, laidų skerspjūvį, įtampos kritimą, montavimo vietą, aušinimo sąlygas ir konkretų dimavimo būdą.

250 W galios klasė tinkama didesnės galios 12 V LED sistemoms, o 287×50×30 mm korpuso formatas patogus siaurose montavimo vietose. Reguliavimo funkcija leidžia naudoti maitinimo šaltinį sistemose, kuriose reikalingas LED šviesos intensyvumo valdymas, tačiau konkretų dimavimo būdą ir suderinamą valdiklį būtina patikrinti pagal gamintojo techninius duomenis.

Prieš įtraukiant maitinimo šaltinį į techninį projektą būtina patikrinti konkretaus gaminio įėjimo įtampos diapazoną, dažnį, išėjimo tipą, dimavimo / reguliavimo technologiją, efektyvumą, galios koeficientą, darbo temperatūrą ir integruotų apsaugų funkcijas. Šie parametrai šiame aprašyme sąmoningai nepriskiriami, kol nėra patvirtinti gamintojo techninėje dokumentacijoje.

Esant 12 V DC išėjimui, 20,8 A srovė atitinka maždaug 250 W galią:

12 V × 20,8 A ≈ 249,6 W

Faktinė maitinimo šaltinio srovė priklauso nuo prijungtos apkrovos. Pavyzdžiui, mažesnės galios LED sistema ims mažesnę srovę, o artėjant prie maksimalios galios didės ir 12 V grandinės srovė.

Skaičiavimo principas: LED juostos galia, W/m × bendras ilgis, m = bendra LED apkrova, W.

• 12 V DC įrangos maitinimas.
• 250 W nominali galia didesnės galios 12 V LED sistemoms.
• Iki 20,8 A nurodoma išėjimo srovė.
• Skirtas suderinamoms LED juostoms ir LED moduliams.
• Dimeriavimo / reguliavimo funkcija.

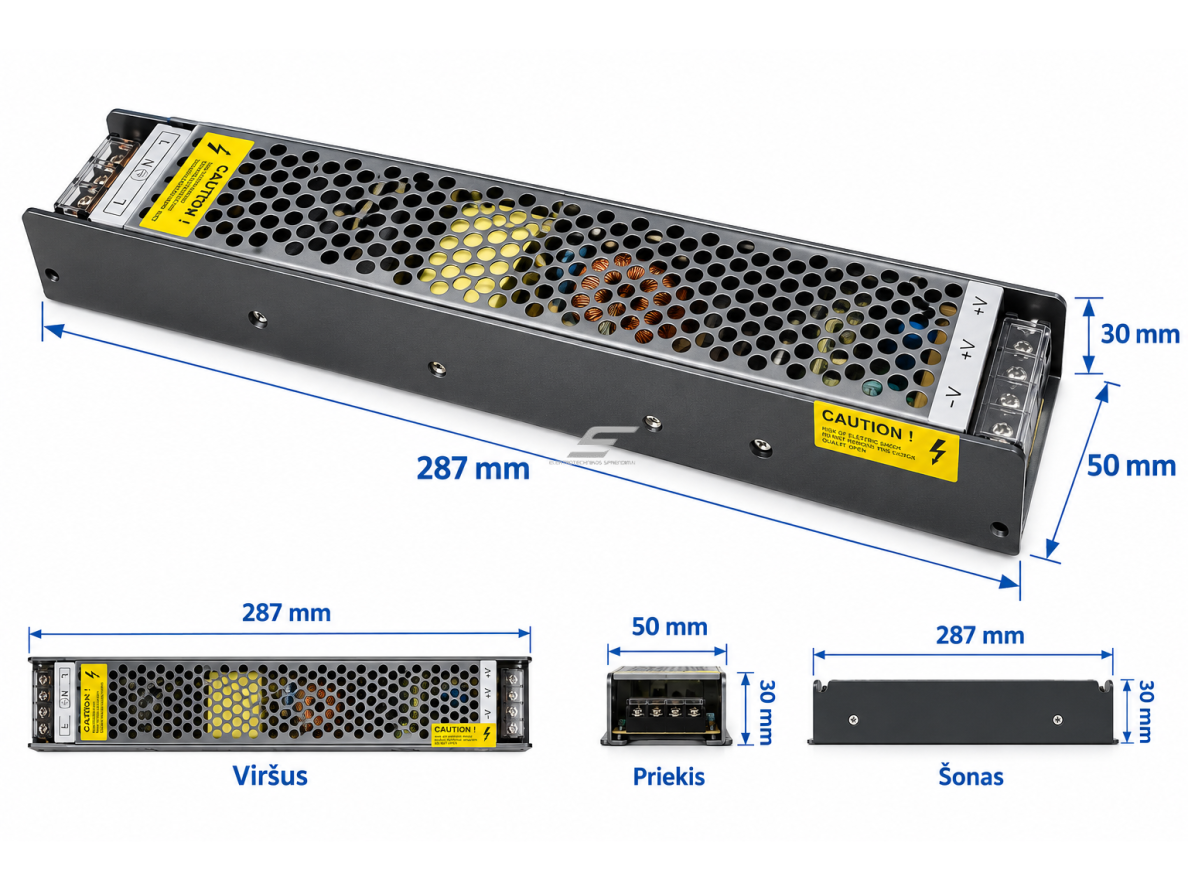

• Siauras 287×50×30 mm korpuso formatas.
• IP20 apsaugos klasė sausai ir apsaugotai montavimo aplinkai.

• 12 V LED juostų sistemose.
• LED profilių apšvietimo sistemose.

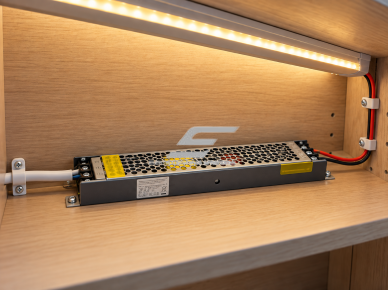

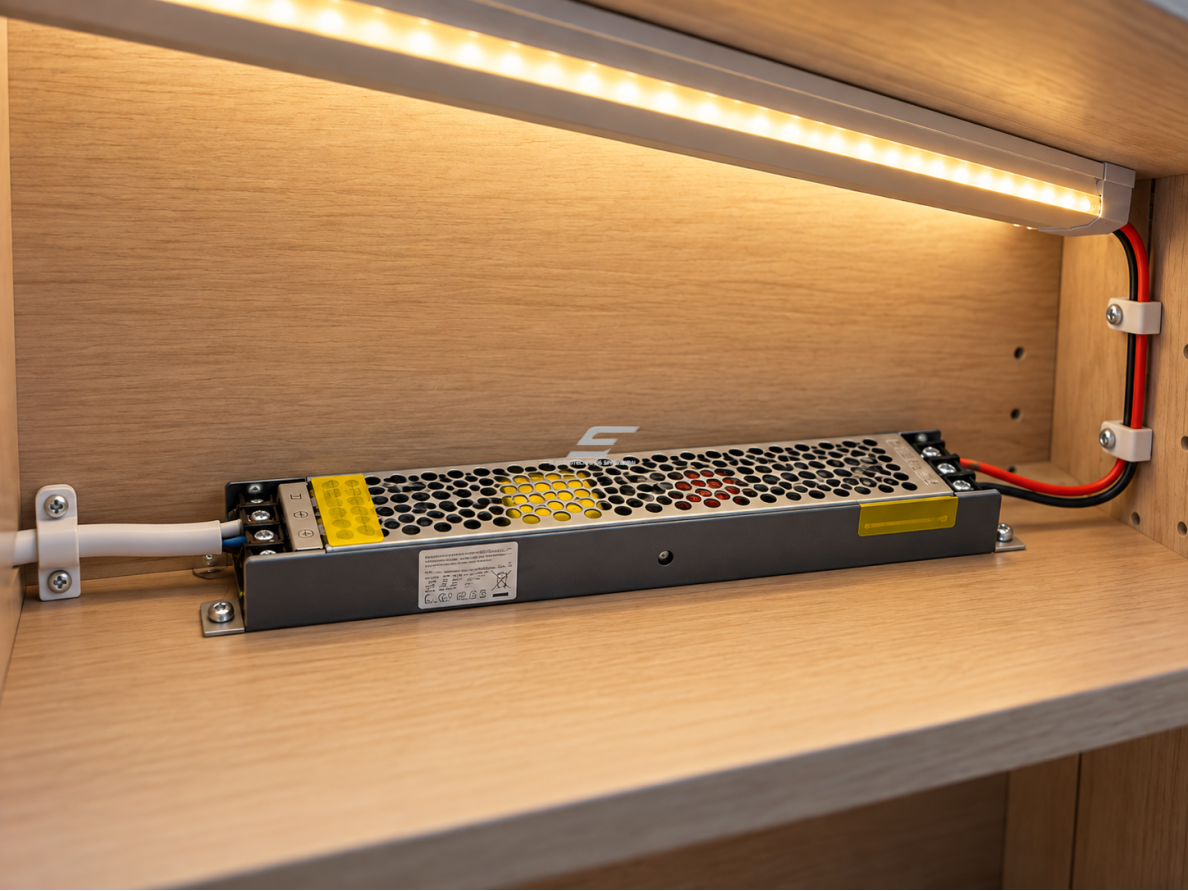

• Baldų, lentynų ir nišų apšvietime.
• Komercinių patalpų LED apšvietime.
• Vitrinų ir ekspozicijų apšvietime.
• Architektūriniame vidaus apšvietime.
• Kituose suderinamuose 12 V DC įrenginiuose, jei apkrovos ir valdymo reikalavimai atitinka maitinimo šaltinio parametrus.

Projektuojant 12 V LED juostos sistemą pirmiausia apskaičiuojama visa prijungtos juostos arba modulių galia. Pagal bendrą apkrovą parenkamas maitinimo šaltinis, o pagal srovę, linijos ilgį ir leistiną įtampos kritimą – laidų skerspjūvis. Jei sistemos apkrova atitinka šio 250 W maitinimo šaltinio leistinas sąlygas, jis gali būti naudojamas kaip sistemos maitinimo šaltinis, kartu užtikrinant tinkamą montavimo vietą, šilumos išsklaidymą ir reguliavimo įrangos suderinamumą.

• Prieš montuojant atjunkite maitinimo grandinę nuo elektros tinklo.
• Patikrinkite, kad prijungiama LED įranga skirta 12 V DC maitinimui.
• Neviršykite 250 W nominalios galios ir 20,8 A nurodomos išėjimo srovės ribų.
• 12 V pusės laidų skerspjūvį parinkite pagal realią srovę, trasos ilgį ir leistiną įtampos kritimą.
• Naudokite tik tokiai srovei tinkamus laidus, gnybtus ir jungtis.
• Užtikrinkite pakankamą šilumos išsklaidymą ir neuždenkite maitinimo šaltinio taip, kad būtų trukdoma jo aušinimui.
• IP20 maitinimo šaltinį montuokite sausoje, nuo vandens ir kondensato apsaugotoje vietoje arba tinkamame korpuse.
• Prieš jungiant reguliatorių patikrinkite konkretų dimavimo / reguliavimo būdą.

Dimeriuojamas LED maitinimo šaltinis | 12 V DC | 250 W | 20,8 A

250 W galios 12 V DC maitinimo šaltinis suderinamoms LED juostoms, LED moduliams ir kitai 12 V įrangai. Profesionaliam parinkimui būtina įvertinti bendrą apkrovą, 12 V grandinės srovę, laidų skerspjūvį, įtampos kritimą, montavimo ir aušinimo sąlygas bei tikslų šio modelio dimavimo valdymo būdą.
