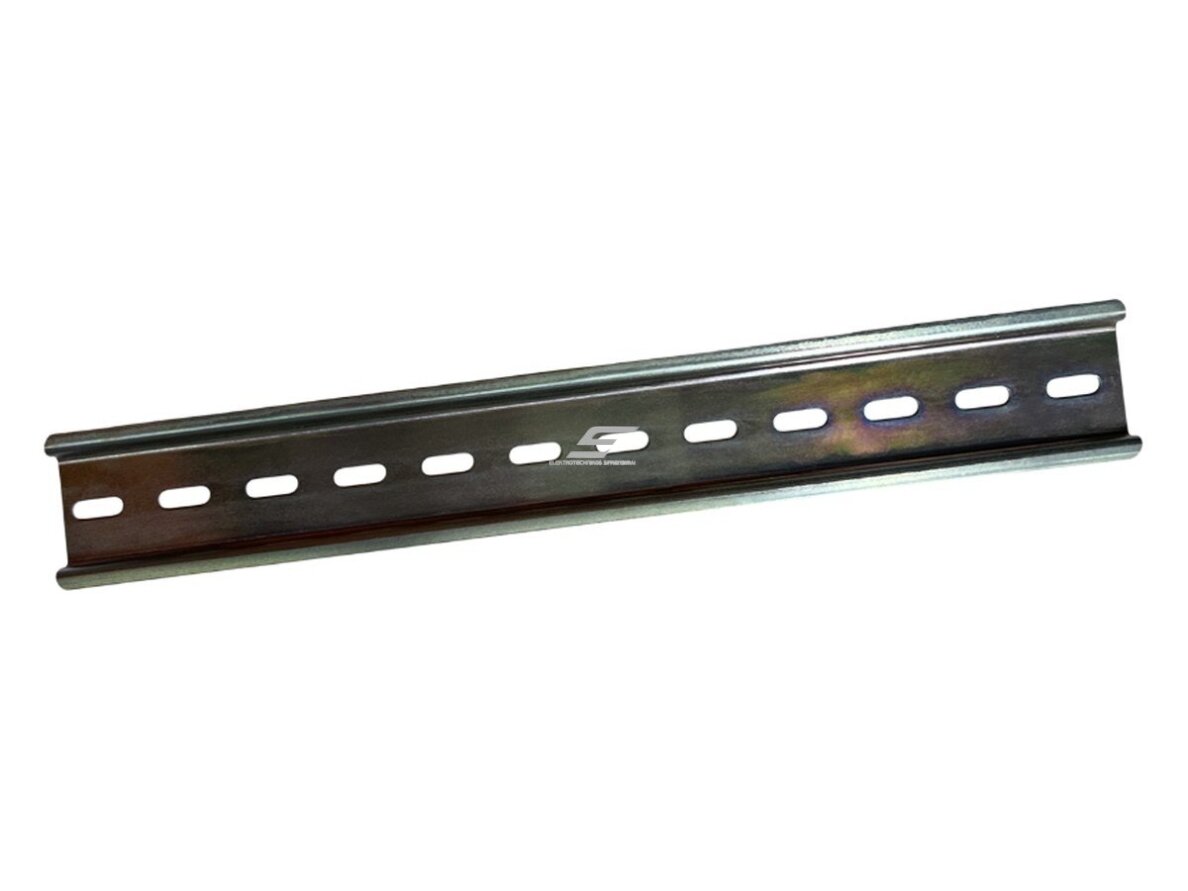

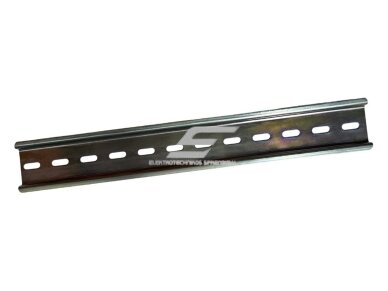

  • Nauja prekė   DIN bėgelis | 35×7,5 mm | 100 mm | perforuotas 6×15 | cinkuotas plienas | EN 60715 | Promfactor Baltic | FD010100

    DIN bėgelis | 35×7,5 mm | 100 mm | perforuotas 6×15 | cinkuotas plienas | EN 60715 | Promfactor Baltic | FD010100

    Kodas: FD010100
    Pasiteirauti apie prekę
    Kaina 0.40 € su PVM
    ( 0.33 € be PVM )

    Promfactor Baltic FD010100 – perforuotas DIN bėgelis 35×7,5 mm, 100 mm ilgio, 6×15 mm perforacija, cinkuotas plienas, moduliniams aparatams montuoti.

  • Prekės aprašymas

    DIN bėgelis | 35×7,5 mm | 100 mm | perforuotas 6×15 | cinkuotas plienas | EN 60715 | Promfactor Baltic | FD010100

    FD010100 – Promfactor Baltic perforuotas 100 mm ilgio DIN bėgelis 35×7,5 mm (TN35, EN 60715) iš 1 mm storio cinkuoto plieno. Jis skirtas moduliniams aparatams, gnybtams ir kitai standartinių matmenų įrangai montuoti skyduose ir spintose.

    Pagrindinė mintis:
    Bėgelis prisukamas prie montavimo plokštės per 6×15 mm perforaciją, o ant jo užkabinami automatiniai jungikliai, RCD, kontaktoriai ir gnybtai – 100 mm ilgis parinktas konkrečiam skydui.
    Profilis
    35×7,5 mm (TN35)
    Ilgis
    100 mm
    Perforacija
    6×15 mm
    Medžiaga
    Cinkuotas plienas, 1 mm

    Veikimo principas

    Bėgelis prisukamas prie skydo montavimo plokštės per 6×15 mm perforacijos angas; prireikus jis trumpinamas pjūklu ir nušlifuojamas.

    Ant 35×7,5 mm profilio užkabinami moduliniai aparatai ir gnybtai, o eilės galai fiksuojami galiniais fiksatoriais EW-35.

    Rezultatas – tvirtas, standartizuotas (EN 60715) pagrindas modulinei įrangai, kurią galima greitai sumontuoti ir pakeisti.

    Kuo naudingas FD010100?
    Paruoštas 100 mm DIN bėgelis 35×7,5 mm su perforacija – greitesnis skydo surinkimas be papildomo pjaustymo.

    Techninės specifikacijos

    Prekės tipas DIN bėgelis (TH35 / TN35)
    Gamintojas / kodas Promfactor Baltic / FD010100
    Standartas EN 60715
    Tipas TN35, 35×7,5 mm
    Ilgis 100 mm
    Storis 1 mm
    Perforacija 6×15 mm
    Medžiaga Cinkuotas plienas
    Sandėliavimo temperatūra -50…+90 °C

    Pagrindinės funkcijos

    • 35×7,5 mm profilis – tinka standartiniams moduliniams aparatams ir gnybtams.
    • Perforacija 6×15 mm – lengva prisukti prie plokštės įvairiose vietose.
    • 100 mm ilgis – paruoštas naudoti be papildomo pjaustymo.
    • Cinkuotas plienas – 1 mm storio, atsparus korozijai.
    • EN 60715 – standartizuoti matmenys.

    Kur naudojamas?

    • Butų ir namų skirstomieji skydeliai
    • Komercinių patalpų skydai
    • Pramoniniai skirstomieji skydai
    • Automatikos ir valdymo spintos
    • Gnybtų dėžės
    • Serverinių ir telekomunikacijų spintos

    Naudojimas pagal poreikį

    Gnybtų dėžių ir mažų korpusų montuotojui.
    100 mm bėgelis telpa į kompaktiškas dėžutes ir laiko kelis gnybtus ar 1–5 modulius.
    Automatikos skydų gamintojui.
    100 mm bėgelis su 6×15 mm perforacija leidžia greitai išdėstyti reles, kontaktorius ir gnybtus.
    Elektrikui objekte.
    Paruoštas 100 mm bėgelis sutaupo laiko – nereikia matuoti ir pjauti ilgo bėgelio vietoje.

    Praktinis panaudojimas

    Jeigu į nedidelę gnybtų dėžutę reikia įrengti kelis FT gnybtus, tada naudojamas FD010100 (100 mm, 35×7,5 mm, perforacija 6×15 mm), o eilės galai fiksuojami EW-35.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FD010100 naudojamas ten, kur reikia 100 mm ilgio montavimo bėgelio:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Skirstomasis skydas Moduliniai automatiniai jungikliai ir RCD Viena tvarkinga aparatų eilė Bėgelį prisukite bent dviejose vietose
    Gnybtų dėžė FT serijos gnybtai Kompaktiška jungčių vieta Eilės galuose sumontuokite EW-35
    Automatikos spinta Relės, kontaktoriai, maitinimo šaltiniai Įranga sumontuota standartiškai Palikite vietos laidų kanalams

    Kaip parinkti Promfactor DIN bėgelį

    Ilgis Rekomenduojamas modelis
    35×7,5 mm, perforuotas 6×15, 100 mm FD010100 (100 mm) ← šis modelis
    35×7,5 mm, perforuotas 6×15, 250 mm FD010250 (250 mm)
    35×7,5 mm, perforuotas 6×15, 300 mm FD010300 (300 mm)
    35×7,5 mm, perforuotas 6×15, 500 mm FD010500 (500 mm)
    35×7,5 mm, perforuotas 6×15, 1000 mm FD011000 (1000 mm)
    Taisyklė: bėgelį rinkitės pagal skydo plotį ir modulių skaičių eilėje; ilgesnį bėgelį galima sutrumpinti, bet trumpesnio neprailginsite.
    Kada rinktis kitą sprendimą: kiti ilgiai – FD010250, FD010300, FD010500, FD011000; galinis fiksatorius EW-35; FT serijos gnybtai.

    Pliusai

    • Standartinis 35×7,5 mm profilis (EN 60715)
    • Paruoštas 100 mm ilgis
    • Perforacija 6×15 mm
    • 1 mm cinkuotas plienas
    • Sandėliavimo temperatūra -50…+90 °C

    Minusai / ribojimai

    • Ilgis fiksuotas – kitam ilgiui rinkitės FD010250, FD010300 ar ilgesnį FD011000
    • Galiniai fiksatoriai EW-35 užsakomi atskirai
    • Netinka 15 mm ar G tipo bėgelių įrangai

    Saugos ir montavimo pastabos

    • Bėgelį montuokite tik atjungus skydo įtampą.
    • Montavimą atlieka kvalifikuotas elektrikas.
    • Metalinį bėgelį ir montavimo plokštę įžeminkite pagal projektą.
    • Pjaunant nušlifuokite aštrius kraštus.

    Greitas pasirinkimo gidas

    35×7,5 mm
    100 mm
    6×15 perforacija
    cinkuotas plienas
    EN 60715
    Tinka, kai reikia:
    • montuoti modulinius aparatus ir gnybtus;
    • vienai 100 mm eilei;
    • prisukti prie montavimo plokštės.
    Patikrinkite prieš naudojimą:
    • skydo plotį ir modulių skaičių;
    • ar reikia galinių fiksatorių EW-35;
    • montavimo plokštės tvirtinimo vietas.
    Svarbus priminimas: FD010100 – 100 mm DIN bėgelis; EW-35 ir montuojama įranga užsakomi atskirai.

    DUK

    Kokio ilgio yra FD010100?
    FD010100 ilgis yra 100 mm.
    Koks bėgelio profilis?
    Bėgelio profilis yra 35×7,5 mm (TN35) pagal EN 60715.
    Kokia perforacija?
    Bėgelis perforuotas 6×15 mm angomis.
    Iš kokios medžiagos pagamintas?
    Bėgelis pagamintas iš 1 mm storio cinkuoto plieno.
    Ar galima bėgelį trumpinti?
    Taip, bėgelį galima sutrumpinti pjūklu ir nušlifuoti kraštus.
    Ką montuoti eilės galuose?
    Eilės galuose montuokite galinius fiksatorius EW-35.

    DIN bėgelis | 35×7,5 mm | 100 mm | perforuotas 6×15 | cinkuotas plienas | EN 60715 | Promfactor Baltic | FD010100

    Promfactor Baltic FD010100 – perforuotas DIN bėgelis 35×7,5 mm, 100 mm, perforacija 6×15 mm, 1 mm cinkuotas plienas, EN 60715, moduliniams aparatams ir gnybtams skyduose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
