    Dirvožemio drėgmės ir temperatūros jutiklis | Modbus RTU | 24VDC PoM | 7,5m kabelis | IP67 | Sentera Controls | SWCSM-075

    Kodas: SWCSM-075
    Pasiteirauti apie prekę
    Kaina 125.56 € su PVM
    ( 103.77 € be PVM )
    195.89 € Sutaupykite 70.33 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Dirvožemio drėgmės ir temperatūros jutiklis | Modbus RTU | 24VDC PoM | 7,5m kabelis | IP67 | Sentera Controls | SWCSM-075

    SWCSM-075 – Sentera Controls dirvožemio vandens kiekio jutiklis su skaitmeniniu temperatūros jutikliu. Jis matuoja dirvožemio drėgmę ir temperatūrą, o rezultatus pateikia per Modbus RTU; maitinamas 24 VDC per Modbus, komplekte 7,5 m kabelis.

    Pagrindinė mintis:
    Drėkinimas pagal faktinę dirvožemio drėgmę, o ne pagal laikmatį: greitai reaguojantis jutiklis leidžia laistyti tik tada, kai reikia, o per SenteraWeb duomenis matyti nuotoliniu būdu.
    Matuoja
    Dirvožemio vandens kiekį ir temperatūrą
    Ryšys
    Modbus RTU
    Maitinimas
    24 VDC PoM, Imax 10 mA
    Apsauga / kabelis
    IP67, 7,5 m

    Veikimo principas

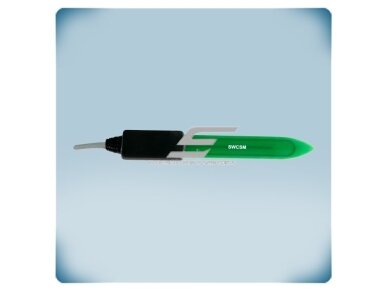

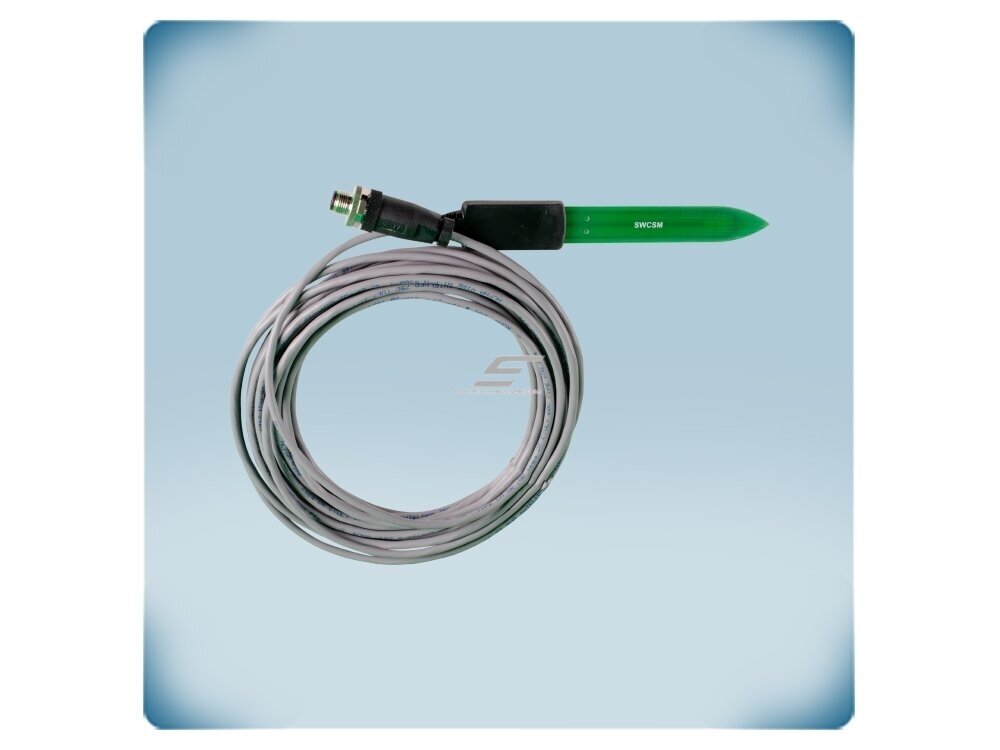

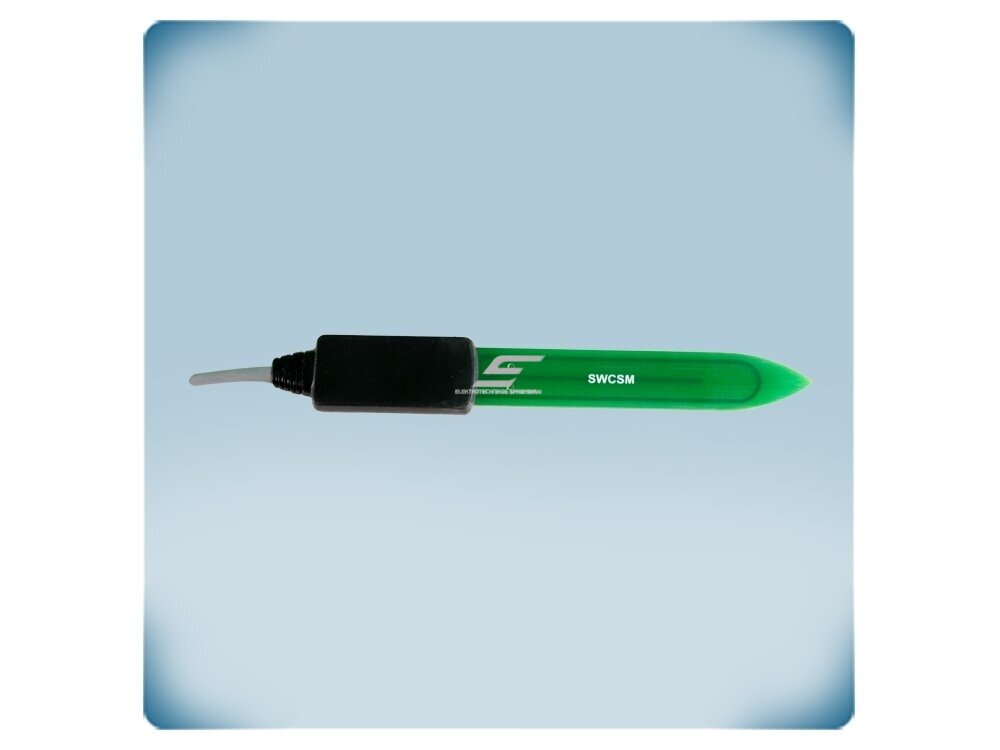

    Jutiklio jautrioji dalis (103,35 × 18,75 mm) įkasama į dirvožemį, o 7,5 m kabelis (galima prailginti) jungiamas į Sentera PoM tinklą; gamintojo pavyzdyje – per adapterį ADPT-SWCSM su maitinimo moduliu DRPS8 ir interneto moduliu DIGWM. Maitinimas – 24 VDC per Modbus (PoM), didžiausia srovė 10 mA.

    Gamykliškai kalibruotas jutiklis matuoja dirvožemio vandens kiekį, o integruotas skaitmeninis jutiklis – temperatūrą; visi matavimai ir parametrai pasiekiami per Modbus RTU.

    Rezultatas – valdiklis, BMS ar SenteraWeb gauna faktinę dirvožemio drėgmę ir temperatūrą, todėl laistymą galima valdyti pagal realų poreikį. IP67 korpusas skirtas darbui -30…+70 °C ir 0–100 % rH aplinkoje.

    Kuo naudingas SWCSM-075?
    Tikslesnis drėkinimas ir vandens taupymas – sprendimai priimami pagal išmatuotą dirvožemio drėgmę.

    Techninės specifikacijos

    Prekės tipas Dirvožemio vandens kiekio jutiklis su temperatūros jutikliu
    Gamintojas / kodas Sentera Controls / SWCSM-075
    Matuojami dydžiai Dirvožemio vandens kiekis, temperatūra
    Ryšys Modbus RTU
    Maitinimas 24 VDC per Modbus (PoM), Imax 10 mA
    Kalibravimas Gamyklinis
    Kabelis 7,5 m (galima prailginti)
    Matmenys 167,3 × 24,2 × 9,2 mm; jautrioji dalis 103,35 × 18,75 mm
    Apsaugos klasė IP67
    Darbo aplinka -30…+70 °C, 0–100 % rH
    Svoris 0,25 kg neto
    Atitiktis EMC 2014/30/ES (EN 55022, EN 61326-1), WEEE, RoHS, EN IEC 63000

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Dirvožemio drėgmės matavimas – greita reakcija į vandens kiekio pokyčius – optimaliam drėkinimui.
    • Temperatūros matavimas – integruotas skaitmeninis jutiklis.
    • Modbus RTU – matavimai pasiekiami valdikliui, BMS ar SenteraWeb.
    • Gamyklinis kalibravimas – paruoštas naudoti.
    • IP67 – skirtas įkasti į dirvožemį.
    • Prailginamas kabelis – standartinis 7,5 m kabelis gali būti prailgintas iki skydo.
    • Mažas srovės poreikis – tik 10 mA iš PoM linijos.

    Kur naudojamas?

    • Šiltnamiai ir daržininkystė
    • Išmanus sodo, vejos, želdinių drėkinimas
    • Dirvožemio drėgmės stebėjimas ir kontrolė
    • Aplinkos stebėsenos projektai su SenteraWeb
    • Sporto aikštelių ir parkų vejų laistymas
    • Medelynai ir sodinukų auginimas

    Naudojimas pagal poreikį

    Daržininkystės ūkiui.
    Laistymas pagal faktinį dirvožemio vandens kiekį, o ne pagal laikmatį.
    Kraštovaizdžio ir vejų priežiūros rangovui.
    Nuotolinė drėgmės kontrolė per SenteraWeb su DIGWM moduliu.
    Agro automatikos integratoriui.
    Drėgmė ir temperatūra per Modbus RTU be analoginių keitiklių.

    Praktinis panaudojimas

    Jeigu šiltnamyje laistymas dabar įjungiamas laikmačiu, tada SWCSM-075 įkasus šaknų zonoje ir per ADPT-SWCSM, DRPS8 bei DIGWM prijungus prie SenteraWeb, dirvožemio drėgmė ir temperatūra matomos nuotoliniu būdu, o 7,5 m kabelio dažniausiai pakanka nuvesti signalą iki skydo.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SWCSM-075 visada matuoja dirvožemį – skiriasi, kur keliauja duomenys:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šiltnamis Jutiklis → ADPT-SWCSM → PoM linija → DIGWM Drėgmė ir temperatūra matomos SenteraWeb Kiekvienam jutikliui – unikalus Modbus adresas
    Drėkinimo valdiklis su Modbus Jutiklis → Modbus RTU linija Valdiklis įjungia laistymą pagal drėgmę Patikrinkite valdiklio registrų suderinamumą
    Kelios zonos Keli jutikliai vienoje PoM linijoje Kiekviena zona drėkinama pagal savo poreikį Sumuokite srovę maitinimo šaltiniui

    Kaip parinkti dirvožemio jutiklį

    Matuojami dydžiai / kabelis Rekomenduojamas modelis
    Dirvožemio vandens kiekis + temperatūra, 7,5 m kabelis, Modbus RTU SWCSM-075 (IP67) ← šis modelis
    Taisyklė: jutiklis jungiamas į Sentera PoM Modbus tinklą (gamintojo schemoje – per ADPT-SWCSM adapterį); nuotoliniam stebėjimui reikalingas interneto modulis (pvz., DIGWM) ir 24 VDC PoM maitinimas.
    Kada rinktis kitą sprendimą: patalpų oro drėgmei ir temperatūrai – Sentera drėgmės ir temperatūros davikliai.

    Pliusai

    • Drėgmė ir temperatūra viename
    • Modbus RTU
    • Gamykliškai kalibruotas
    • IP67
    • 7,5 m kabelis, galima prailginti
    • Mažas srovės poreikis (10 mA)

    Minusai / ribojimai

    • Nėra analoginio išėjimo – tik Modbus RTU
    • Duomenų lape nenurodyti matavimo diapazonai ir tikslumas
    • Reikalingas PoM maitinimas ir Modbus infrastruktūra

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas ar automatikos specialistas, atjungus maitinimą.
    • Maitinimas – tik 24 VDC per Modbus (PoM).
    • Kabelį tieskite taip, kad jis nebūtų pažeistas dirbant dirvą.

    Greitas pasirinkimo gidas

    Dirvožemio drėgmė
    Temperatūra
    Modbus RTU
    24 VDC PoM
    IP67
    7,5 m
    Tinka, kai reikia:
    • matuoti dirvožemio drėgmę ir temperatūrą;
    • valdyti drėkinimą pagal faktinį poreikį;
    • stebėti duomenis per SenteraWeb.
    Patikrinkite prieš naudojimą:
    • ar sistemoje yra 24 VDC PoM maitinimas ir Modbus valdiklis ar interneto modulis;
    • kabelio ilgį iki jungimo taško;
    • ar reikalingas ADPT-SWCSM adapteris.
    Svarbus priminimas: SWCSM-075 neturi analoginio išėjimo – matavimai pasiekiami tik per Modbus RTU.

    DUK

    Ką matuoja jutiklis?
    Jutiklis matuoja dirvožemio vandens kiekį ir temperatūrą.
    Kaip perduodami duomenys?
    Visi matavimai ir parametrai perduodami per Modbus RTU.
    Ar galima prailginti kabelį?
    Taip, standartinį 7,5 m kabelį galima prailginti.
    Kaip jutiklis maitinamas?
    Jutiklis maitinamas 24 VDC per Modbus (PoM) ir naudoja iki 10 mA.
    Ar reikia kalibruoti?
    Ne, jutiklis kalibruotas gamykloje ir paruoštas naudoti.
    Kaip duomenis matyti internete?
    Gamintojo pavyzdyje jutiklis per ADPT-SWCSM adapterį jungiamas prie DRPS8 maitinimo ir DIGWM interneto modulio, o duomenys rodomi SenteraWeb.

    Dirvožemio drėgmės ir temperatūros jutiklis | Modbus RTU | 24VDC PoM | 7,5m kabelis | IP67 | Sentera Controls | SWCSM-075

    Sentera SWCSM-075 – dirvožemio drėgmės ir temperatūros jutiklis su Modbus RTU, 24 VDC PoM maitinimu, 7,5 m kabeliu ir IP67 – išmaniam drėkinimui šiltnamiuose ir daržininkystėje.
