  • Dirželiai su markiravimo kortele | 4x200mm | oranžiniai | 100vnt.

    Kodas: ES-OJG-4X200MKT

    Oranžiniai kabelių tvirtinimo dirželiai su žymėjimo kortele – praktiškas sprendimas laidams ir kabelių ryšuliams sutvirtinti bei aiškiai pažymėti vienu elementu. Kiekvienas 4 × 200 mm nailoninis dirželis turi 25 × 15 mm žymėjimo laukelį kabelio numeriui, grandinės paskirčiai ar kitam identifikaciniam kodui. Ryški oranžinė spalva padeda greičiau pastebėti pažymėtus kabelius, o 100 vnt. pakuotė tinka elektros instaliacijos, automatikos, IT ir telekomunikacijų darbams.

  • Kabelių tvirtinimo dirželiai su žymėjimo kortele | 4 × 200 mm | žymė 25 × 15 mm | oranžiniai | nailoniniai | 100 vnt.

    Oranžiniai plastikiniai kabelių tvirtinimo dirželiai su integruota žymėjimo kortele – praktiškas sprendimas laidams, kabelių ryšuliams ir smulkiems elementams sutvirtinti bei identifikuoti vienu veiksmu. Kiekvienas 4 mm pločio ir 200 mm ilgio dirželis turi 25 × 15 mm žymėjimo laukelį, kuriame galima užrašyti kabelio numerį, grandinės paskirtį, įrenginio kodą ar kitą identifikacinę informaciją. Savaime užsifiksuojantis nailoninis dirželis leidžia greitai sutvirtinti kabelius, o ryški oranžinė spalva padeda lengviau pastebėti pažymėtus kabelių ryšulius elektros skyduose, automatikos sistemose, serverinėse ir dirbtuvėse. Pakuotėje – 100 vienkartinio naudojimo dirželių.

    Pagrindinė mintis:
    Kabelių ryšulį sutvirtinti paprasta, tačiau po kelių mėnesių ar metų gali būti sudėtinga nustatyti, kuriam įrenginiui priklauso konkretus laidas. Ypač tada, kai vienoje elektros spintoje yra daug panašių kabelių. Įprastas dirželis tik sutvirtina, o dirželis su integruota žymėjimo kortele atlieka dvi funkcijas – sutvarko kabelius ir palieka aiškią vietą identifikacijai. Tai sumažina painiavą, palengvina priežiūrą ir padeda greičiau orientuotis instaliacijoje atliekant patikros ar remonto darbus.

    ⚡ Kibirkštis: Faze, kam reikalingi specialūs dirželiai su kortele? Negi neužtenka paprasto kabelių dirželio ir lipduko?

    ⚙ Fazė: Paprastas dirželis sutvirtins kabelius, bet nepasakys, kur jie prijungti. O atskiras lipdukas gali nusilupti, ypač jei paviršius nešvarus arba kabeliai nuolat judinami. Čia žymėjimo laukelis yra paties dirželio dalis – užrašai kabelio numerį, paskirtį ar grandinės kodą ir vienu veiksmu pritvirtini žymą prie reikiamo kabelio. Tvarka išlieka suprantama ne tik montuotojui, bet ir tam, kuris sistemą prižiūrės vėliau.

    Dirželio matmenys
    4 × 200 mm
    Žymėjimo kortelė
    25 × 15 mm
    Medžiaga ir spalva
    Nailonas | oranžinė
    Pakuotė
    100 vnt. | vienkartiniai

    Veikimo principas

    Dirželis veikia mechaninio savaiminio užsifiksavimo principu. Lanksti nailoninė juostelė apjuosiama aplink kabelį, laidų ryšulį ar kitą tvirtinamą objektą, o laisvasis juostelės galas įveriamas į fiksavimo galvutę. Užveržiant dirželį, fiksavimo mechanizmas neleidžia juostelei savaime atsipalaiduoti.

    Skirtingai nuo standartinių kabelių dirželių, šio modelio konstrukcijoje integruota 25 × 15 mm žymėjimo kortelė. Jos paviršiuje galima pateikti informaciją apie kabelio numerį, paskirtį, prijungimo tašką, įrenginio kodą arba kitą identifikacinį žymenį.

    Žymėjimas gali būti atliekamas prieš dirželio montavimą arba po jo, priklausomai nuo pasirinkto žymėjimo būdo ir prieigos prie kortelės. Geriausia naudoti žymėjimo priemonę, kurios rašalas tinkamai laikosi ant plastikinio paviršiaus ir atitinka aplinkos sąlygas.

    4 mm pločio dirželis leidžia sutvirtinti įprastus kabelių ryšulius, o 200 mm ilgis suteikia vietos apjuosti įvairaus dydžio kabelių grupes. Faktinis maksimalus ryšulio skersmuo priklauso nuo fiksavimo galvutės konstrukcijos ir juostelės dalies, reikalingos patikimam užsifiksavimui.

    Kadangi dirželis yra vienkartinio naudojimo, keičiant kabelių grupavimą arba perkeliant žymą paprastai reikia nukirpti seną dirželį ir sumontuoti naują. Taip išlaikomas patikimas mechaninis tvirtinimas.

    Kuo naudingi šie kabelių žymėjimo dirželiai?
    Vienas elementas atlieka dvi užduotis – sutvirtina kabelius ir suteikia vietą jų identifikacijai. Tai padeda išlaikyti suprantamą laidų išdėstymą elektros skyduose, automatikos sistemose ir kitose instaliacijose, kuriose svarbu greitai atpažinti kabelių paskirtį. Oranžinė spalva papildomai išryškina pažymėtus ryšulius.

    Techniniai duomenys

    Prekės tipas Kabelių tvirtinimo dirželis su integruota žymėjimo kortele
    Dirželio plotis 4 mm
    Dirželio ilgis 200 mm
    Bendri dirželio matmenys 4 × 200 mm (plotis × ilgis)
    Žymėjimo kortelės matmenys 25 × 15 mm
    Žymėjimo kortelės plotas 375 mm²
    Medžiaga Plastikas (nailonas)
    Spalva Oranžinė
    Fiksavimo principas Savaime užsifiksuojantis mechaninis užraktas
    Naudojimo tipas Vienkartinio naudojimo
    Žymėjimo funkcija Integruotas laukelis kabelio ar objekto identifikacijai
    Galimi žymėjimo duomenys Numeriai, raidiniai kodai, kabelių paskirtis, prijungimo vietos ir kiti trumpi identifikaciniai įrašai
    Pakuotės kiekis 100 vnt.
    Pakuotės tipas Maišelis
    Montavimo būdas Apjuosiant kabelį ar ryšulį ir užveržiant dirželį
    Montavimo įrankiai Rankinis montavimas; prireikus naudojamas dirželių įtempimo ir nukirpimo įrankis
    Paskirtis Kabelių tvirtinimas, grupavimas ir identifikavimas
    Naudojimo sritys Elektros instaliacija, automatika, IT, telekomunikacijos, dirbtuvės, buitiniai kabelių tvarkymo darbai
    Didžiausias ryšulio skersmuo Nedeklaruotas; priklauso nuo fiksavimo konstrukcijos
    Tempimo stipris Nedeklaruotas
    Darbinė temperatūra Konkrečios ribos nedeklaruotos
    Atsparumas cheminėms medžiagoms Priklauso nuo terpės; specialus atsparumas nedeklaruotas

    Pagrindinės funkcijos

    • Kabelių tvirtinimas – leidžia surišti laidus ir kabelius į tvarkingus ryšulius.
    • Integruota žymėjimo kortelė – suteikia 25 × 15 mm vietą kabelio numeriui, paskirčiai ar kitam identifikaciniam kodui.
    • Dviguba funkcija – vienu elementu galima ir sutvirtinti, ir pažymėti kabelių grupę.
    • Savaiminis užsifiksavimas – dirželis užsiveržia be atskiros sagties ar papildomo fiksavimo elemento.
    • Ryški oranžinė spalva – padeda vizualiai išskirti pažymėtas kabelių grupes.
    • 200 mm ilgis – leidžia apjuosti įvairaus dydžio kabelių ryšulius.
    • Nailoninė konstrukcija – lanksti plastikinė juostelė prisitaiko prie tvirtinamų kabelių formos.
    • Greitas montavimas – daugeliu atvejų dirželį galima užveržti rankomis.
    • 100 vnt. pakuotė – patogu atliekant didesnės apimties kabelių ženklinimo ir montavimo darbus.

    Kur naudojami?

    • Elektros paskirstymo skyduose – kabelių grupavimui ir grandinių žymėjimui.
    • Automatikos ir valdymo spintose – valdymo, maitinimo ir signalinių laidų identifikavimui.
    • Serverinėse – kabelių paskirties ir prijungimo vietų žymėjimui.
    • Kompiuterių bei ryšio tinkluose – tinklo kabelių grupėms identifikuoti.
    • Telekomunikacijų įrangoje – ryšio linijų ir kabelių trasų žymėjimui.
    • Pramoniniuose įrenginiuose – tinkamai parinktam kabelių grupavimui ir įrenginių žymėjimui.
    • Dirbtuvėse ir sandėliuose – laidams bei smulkiems objektams tvirtinti ir pažymėti.

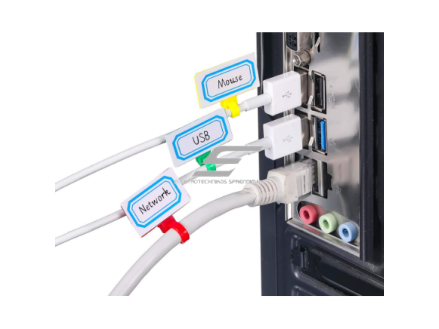

    • Namų elektros ir elektronikos instaliacijose – televizoriaus, kompiuterio ir kitų prietaisų laidams sutvarkyti.
    • Renovacijos ir techninės priežiūros darbuose – laikinam arba nuolatiniam kabelių identifikavimui tinkamomis aplinkos sąlygomis.

    Naudojimas pagal poreikį

    Elektromontuotojui.
    Montuojant elektros ar automatikos skydą galima vienu veiksmu sutvirtinti kabelius ir pažymėti jų grupes. Kortelėje užrašomas grandinės numeris, valdymo signalas arba prijungimo paskirtis, todėl vėlesni priežiūros darbai tampa aiškesni.
    IT ir telekomunikacijų specialistui.
    Tinklo kabelius galima grupuoti pagal paskirtį ar prijungimo vietą, o kortelėse pažymėti prievadų, įrenginių arba kabelių grupių kodus. Tai padeda išvengti painiavos serverinėse ir ryšio spintose.
    Buitiniam vartotojui.
    Už televizoriaus, kompiuterio ar darbo stalo esantys laidai gali būti sutvirtinti ir pažymėti pagal prijungtą įrenginį. Kai reikia atjungti konkretų prietaisą, identifikavimo kortelė leidžia greičiau surasti tinkamą laidą.

    Praktinis panaudojimas

    Įrengiant automatikos valdymo spintą, vienoje vietoje gali būti dešimtys panašių maitinimo, valdymo ir signalinių kabelių. Neidentifikuoti ryšuliai apsunkina diagnostiką ir gali padidinti klaidingo kabelio atjungimo riziką. Naudojant oranžinius 4 × 200 mm dirželius su žymėjimo kortele, kabeliai sugrupuojami pagal paskirtį, o 25 × 15 mm laukeliuose užrašomi atitinkami kodai, pavyzdžiui, „VALD-01“, „24 V DC“ arba „SENS-03“. Atlikus montavimo darbus, techninės priežiūros specialistas gali greičiau suprasti kabelių paskirtį. Žymėjimas turi būti suderintas su elektros schemomis, o dirželiai užveržti taip, kad nepažeistų kabelių izoliacijos.

    Pliusai

    • Dviguba funkcija – kabelių tvirtinimas ir žymėjimas viename elemente.
    • Integruota 25 × 15 mm identifikavimo kortelė.
    • Ryški oranžinė spalva – lengviau pastebimi pažymėti ryšuliai.
    • Savaime užsifiksuojantis mechanizmas.
    • Paprastas ir greitas montavimas.
    • Lanksti nailoninė konstrukcija.
    • Patogus 4 × 200 mm dydis įvairiems kabelių grupavimo darbams.
    • 100 vnt. pakuotė didesniems montavimo projektams.
    • Padeda palaikyti tvarką ir aiškią kabelių identifikavimo sistemą.

    Minusai / ribojimai

    • Vienkartiniai – nuėmus dirželį paprastai reikia naudoti naują.
    • Ribotas 25 × 15 mm žymėjimo plotas netinka ilgoms tekstinėms pastaboms.
    • Žymėjimo patvarumas priklauso nuo naudojamo rašiklio arba žymėjimo technologijos.
    • Per stipriai užveržus galima pažeisti kabelio izoliaciją.

    Montavimas ir saugos pastabos

    • Paruoškite kabelių ryšulį. Prieš montuodami dirželį sutvarkykite kabelius pagal paskirtį, kryptį ir elektros instaliacijos reikalavimus.
    • Pažymėkite kortelę. Prieš užverždami dirželį užrašykite kabelio numerį, grandinės kodą arba kitą aiškų identifikacinį žymenį.
    • Naudokite tinkamą žymėjimo priemonę. Rašiklis ar specialus žymeklis turi būti suderinamas su plastikiniu paviršiumi ir pasirinktomis aplinkos sąlygomis.
    • Neužveržkite per stipriai. Dirželis turi išlaikyti kabelių grupę, bet neturi deformuoti izoliacijos arba spausti jautrių laidininkų.
    • Laikykitės kabelių lenkimo spindulio. Dirželiu negalima priverstinai formuoti per mažo kabelio lenkimo spindulio, ypač naudojant duomenų perdavimo ar optinius kabelius.
    • Optinių kabelių atveju įvertinkite tvirtinimo būdą. Per didelis spaudimas gali padidinti optinius nuostolius ar pažeisti kabelį. Jautrioms trasoms gali būti tinkamesni specialūs daugkartiniai tvirtinimo elementai.
    • Pašalinkite perteklinį dirželio galą. Jei juostelė nukerpama, pjūvio vieta turi būti tvarkinga ir be pavojingai išsikišusių aštrių kraštų.
    • UV ir cheminis poveikis. Nuolatinis saulės spindulių, alyvų, tirpiklių ar kitų agresyvių medžiagų poveikis gali turėti įtakos plastiko savybėms.
    • Dirbant elektros skyde laikykitės elektros saugos reikalavimų. Kabelių tvarkymo darbai neturi būti atliekami nesaugiai priartėjus prie įtampą turinčių dalių.
    • Oranžinė spalva nėra standartizuota grandinės identifikacija. Vien dirželio spalva negali pakeisti privalomo laidininkų ženklinimo, grandinės dokumentacijos ar elektros saugos identifikavimo.
    • Keičiant kabelių grupavimą naudokite naują dirželį. Vienkartinio fiksavimo mechanizmo pakartotinis naudojimas gali neužtikrinti pradinio patikimumo.
    ⚡ Fazės patarimas:
    Kabelių žymėjimą suplanuokite dar prieš pradėdami juos tvirtinti. Jei visi kabeliai bus pažymėti pagal vienodą sistemą, pavyzdžiui, „QF-01“, „X1-12“ ar „SENSOR-05“, vėliau bus daug lengviau susieti juos su elektros schemomis. Žymėjimo kortelę nukreipkite į matomą pusę, kad kodą būtų galima perskaityti neardant kabelių ryšulio. Svarbiausia – dirželį veržkite tik tiek, kiek reikia patikimam tvirtinimui, ypač dirbdami su plonais signaliniais, tinklo ar optiniais kabeliais.

    Greitas pasirinkimo gidas

    4 × 200 mm
    Žymė 25 × 15 mm
    Oranžinis nailonas
    100 vnt.
    Tinka, kai reikia:
    • vienu elementu sutvirtinti ir pažymėti kabelius
    • identifikuoti laidų arba kabelių ryšulių paskirtį
    • įrengti tvarkingą elektros ar automatikos skydą
    • pažymėti tinklo, ryšio ir valdymo kabelius
    • ryškių oranžinių dirželių, kurie būtų lengvai pastebimi instaliacijoje
    Patikrinkite prieš pirkdami:
    • ar 200 mm dirželio ilgio pakanka numatytam kabelių ryšuliui
    • ar 25 × 15 mm kortelėje telpa reikalingas žymėjimas
    • ar dirželių plotis ir tvirtinimo būdas tinka kabelių tipui
    • ar nereikalinga daugkartinio naudojimo konstrukcija
    • ar montavimo aplinkoje nėra ekstremalių temperatūrų, UV arba agresyvių cheminių medžiagų poveikio
    • ar konkrečiam projektui nereikalingos sertifikuotos mechaninio stiprio ar degumo charakteristikos
    Svarbus priminimas: šie dirželiai skirti kabelių grupavimui ir identifikavimui. Jie neturi būti naudojami kaip pagrindiniai konstrukciniai laikikliai, kaip privalomo elektros grandinių ženklinimo pakaitalas.

    DUK – Kibirkštis klausia, Fazė atsako

    ⚡ Kibirkštis: Kuo šie dirželiai skiriasi nuo įprastų kabelių dirželių?
    ⚙ Fazė: Įprastas dirželis skirtas kabeliams sutvirtinti, o šis papildomai turi 25 × 15 mm žymėjimo kortelę. Ant jos galima užrašyti kabelio numerį, paskirtį arba įrenginio kodą, todėl tvirtinimas ir identifikacija atliekami vienu elementu.
    ⚡ Kibirkštis: Ką galima rašyti ant žymėjimo kortelės?
    ⚙ Fazė: Kabelio numerį, grandinės žymenį, įrenginio pavadinimo santrumpą, prijungimo vietą ar kitą trumpą identifikacinį kodą. Patogiausia naudoti vieningą žymėjimo sistemą, atitinkančią elektros schemų arba tinklo dokumentacijos žymenis.
    ⚡ Kibirkštis: Ar užrašas nuo plastikinės kortelės nenusitrins?
    ⚙ Fazė: Tai priklauso nuo naudojamo rašiklio, kortelės paviršiaus ir aplinkos sąlygų. Ilgalaikiam žymėjimui rekomenduojama naudoti plastikiniams paviršiams skirtus atsparius žymeklius ir prieš montavimą patikrinti jų sukibimą su kortele.
    ⚡ Kibirkštis: Ar 200 mm dirželis tinka dideliam kabelių ryšuliui?
    ⚙ Fazė: Jis tinka tokiems ryšuliams, kuriuos galima saugiai apjuosti ir patikimai užfiksuoti 200 mm ilgio juostele. Tikslus maksimalus ryšulio skersmuo nėra deklaruotas, nes dalis dirželio ilgio sunaudojama fiksavimo mechanizmui. Didesniems ryšuliams reikėtų rinktis ilgesnį modelį.
    ⚡ Kibirkštis: Ar nuimtą dirželį galima panaudoti dar kartą?
    ⚙ Fazė: Ne, tai vienkartinio naudojimo savaime užsifiksuojantys dirželiai. Keičiant kabelių išdėstymą, seną dirželį rekomenduojama nukirpti ir pakeisti nauju, nepažeidžiant kabelių izoliacijos.
    ⚡ Kibirkštis: Ar oranžinė spalva reiškia konkrečią elektros grandinės paskirtį?
    ⚙ Fazė: Ne savaime. Oranžinė spalva padeda vizualiai išskirti pažymėtus kabelius, tačiau jos reikšmę galima nustatyti tik pagal konkretaus objekto žymėjimo sistemą. Ji nepakeičia privalomo laidininkų ir elektros grandinių identifikavimo.
    ⚡ Kibirkštis: Ar šiais dirželiais galima tvirtinti tinklo ir optinius kabelius?
    ⚙ Fazė: Taip, jei tvirtinimo būdas atitinka kabelių mechaninius reikalavimus. Tačiau tinklo ir ypač optiniai kabeliai jautrūs per dideliam suspaudimui bei netinkamam lenkimo spinduliui. Jiems būtina riboti dirželio užveržimo jėgą, o kai kuriais atvejais tinkamesni specialūs daugkartiniai tvirtinimo elementai.
    ⚡ Kibirkštis: Ar dirželiai tinka elektros skydų montavimui?
    ⚙ Fazė: Taip, jie naudingi kabelių grupavimui ir žymėjimui elektros bei automatikos skyduose. Tačiau juos reikia montuoti nepažeidžiant laidų izoliacijos, išlaikant reikiamus atstumus ir laikantis konkretaus skydo elektros instaliacijos reikalavimų.

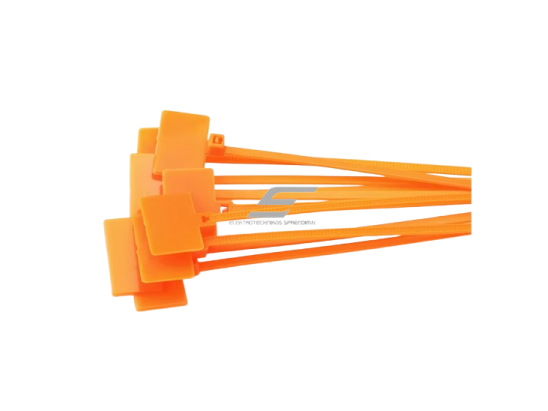

    Oranžiniai kabelių dirželiai su žymėjimo kortele – 4 × 200 mm, 100 vnt.

    Vienkartiniai savaime užsifiksuojantys nailoniniai kabelių dirželiai su integruota 25 × 15 mm žymėjimo kortele – praktiškas sprendimas kabelių tvirtinimui, grupavimui ir identifikavimui. 4 mm plotis, 200 mm ilgis, oranžinė spalva ir 100 vnt. pakuotė tinka elektros instaliacijos, automatikos, IT, telekomunikacijų, dirbtuvių ir buitiniams kabelių tvarkymo darbams. Integruotas žymėjimo laukelis leidžia nurodyti kabelių numerius, paskirtį ir kitus identifikacinius kodus, padedant išlaikyti tvarkingą ir lengvai prižiūrimą instaliaciją.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
