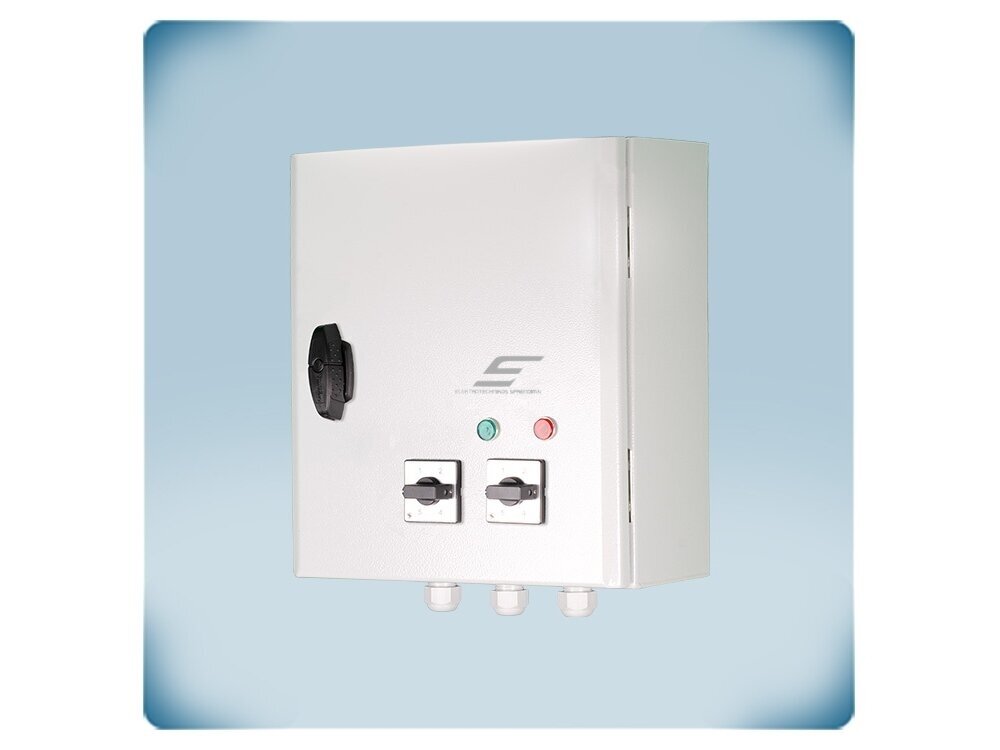

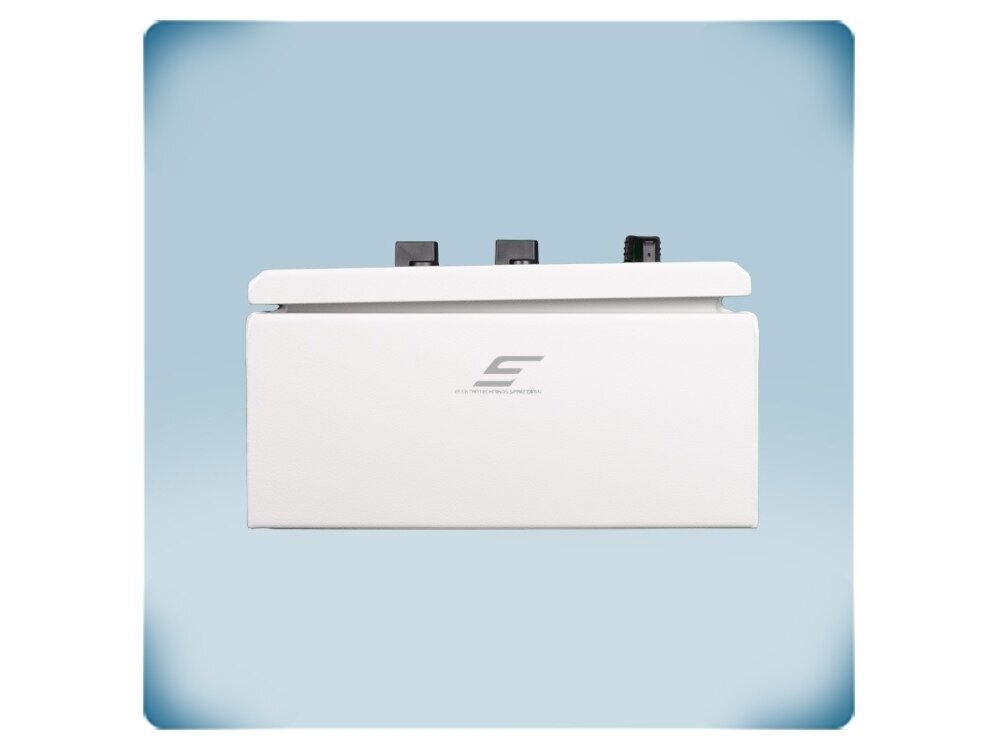

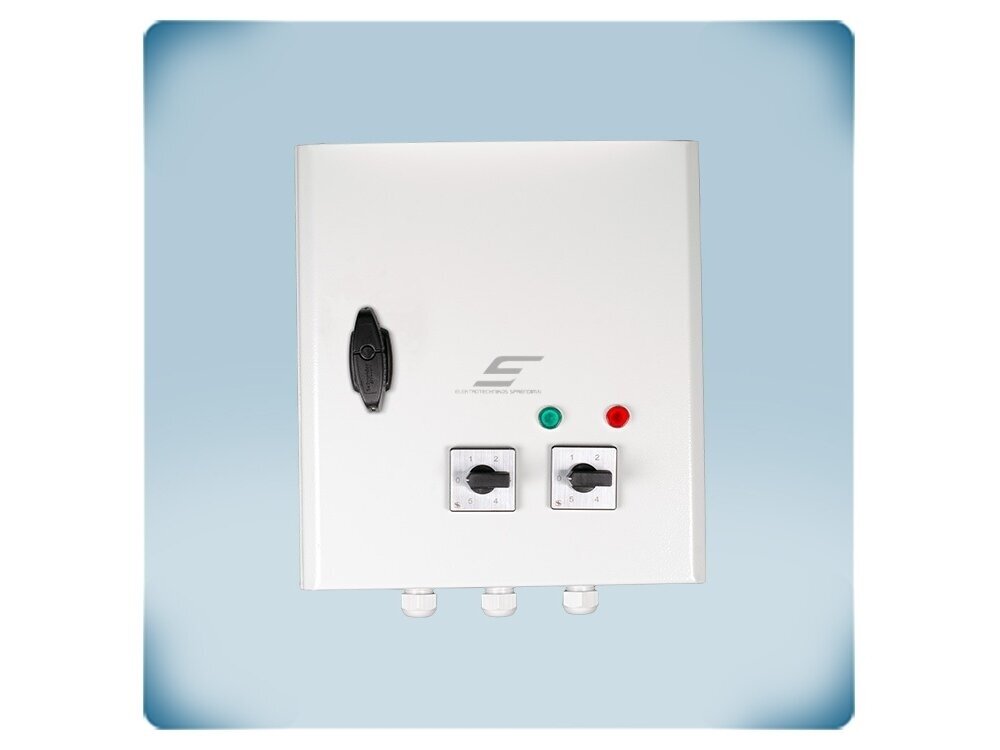

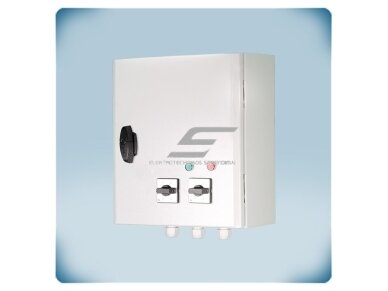

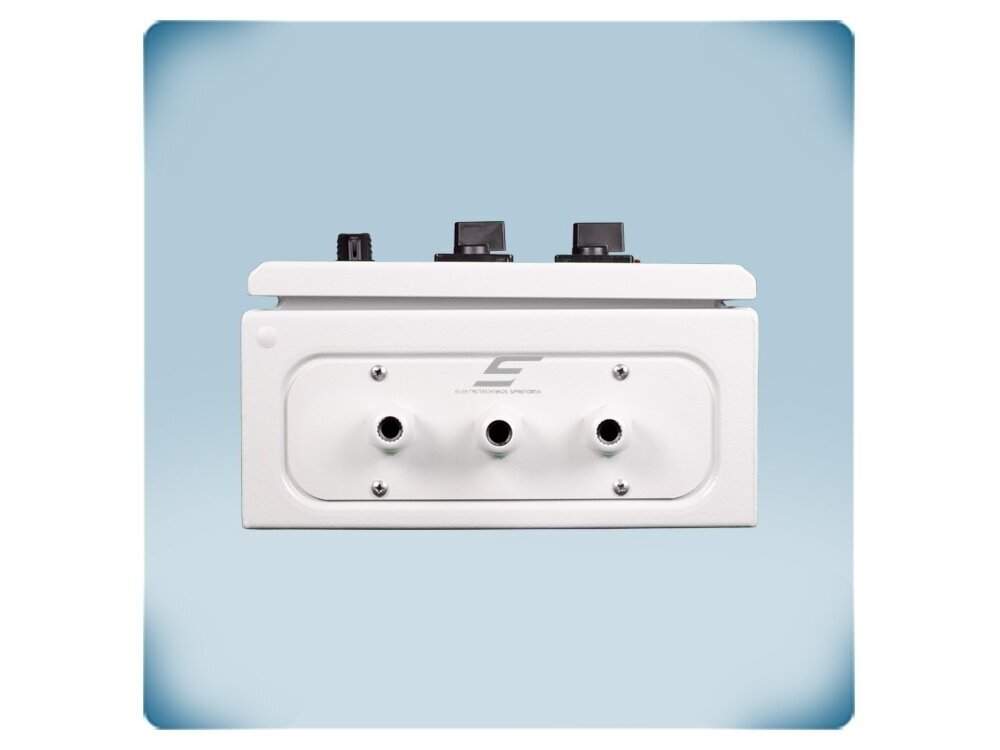

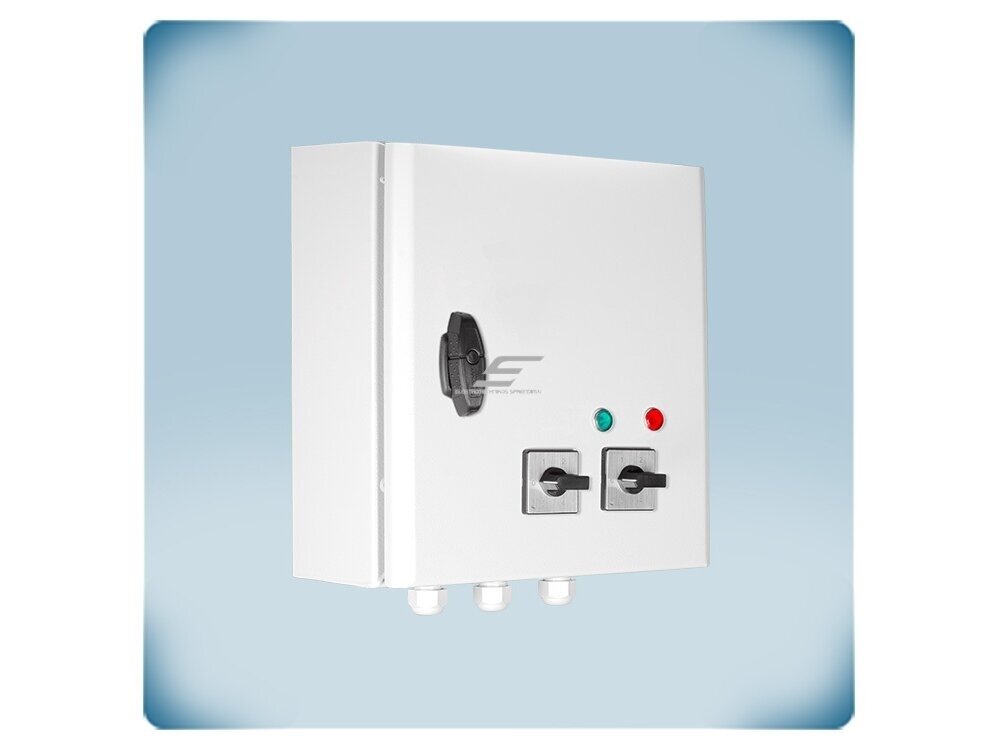

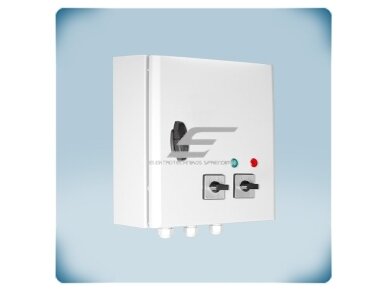

    Dviejų greičių transformatorinis trifazio ventiliatoriaus reguliatorius diena/naktis | TK | 11A | 400VAC | virštinkinis | IP54 | Sentera Controls | SC2A4110L55

    Kodas: SC2A4110L55
    Pasiteirauti apie prekę
    Kaina 1043.92 € su PVM
    ( 862.74 € be PVM )
    1628.50 € Sutaupykite 584.58 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Dviejų greičių transformatorinis trifazio ventiliatoriaus reguliatorius diena/naktis | TK | 11A | 400VAC | virštinkinis | IP54 | Sentera Controls | SC2A4110L55

    SC2A4110L55 – Sentera Controls dviejų greičių transformatorinis reguliatorius trifaziams 400 VAC ventiliatorių varikliams iki 11 A. Dvi rankenėlės – aukštam ir žemam greičiui, perjungimas išoriniu laikrodžiu ar termostatu (diena / naktis), TK gnybtai, aliarmo išėjimas.

    Pagrindinė mintis:
    Ventiliacija, kuri pati persijungia į ekonomišką režimą: dieną dirba aukštu greičiu, naktį ar ne darbo metu – žemu. Abu greičiai nustatomi rankenėlėmis, o perjungia išorinis laikrodis ar termostatas.
    Kam skirtas SC2A4110L55:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 11 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Maks. variklio srovė
    11 A
    Greičiai
    2 (aukštas / žemas), po 5 pakopas
    Signalai
    TK, aliarmas 230 VAC / 1 A, CC/OC, CL
    Maitinimas / apsauga
    3×400 VAC + N; IP54

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Maitinimas 3×400 VAC jungiamas į R, S, T ir N, variklis – į U, V, W, termokontaktai – į TK, laikrodis ar termostatas – į CL, nuotolinio įjungimo kontaktai – į CC (normaliai uždaras) arba OC (normaliai atviras).

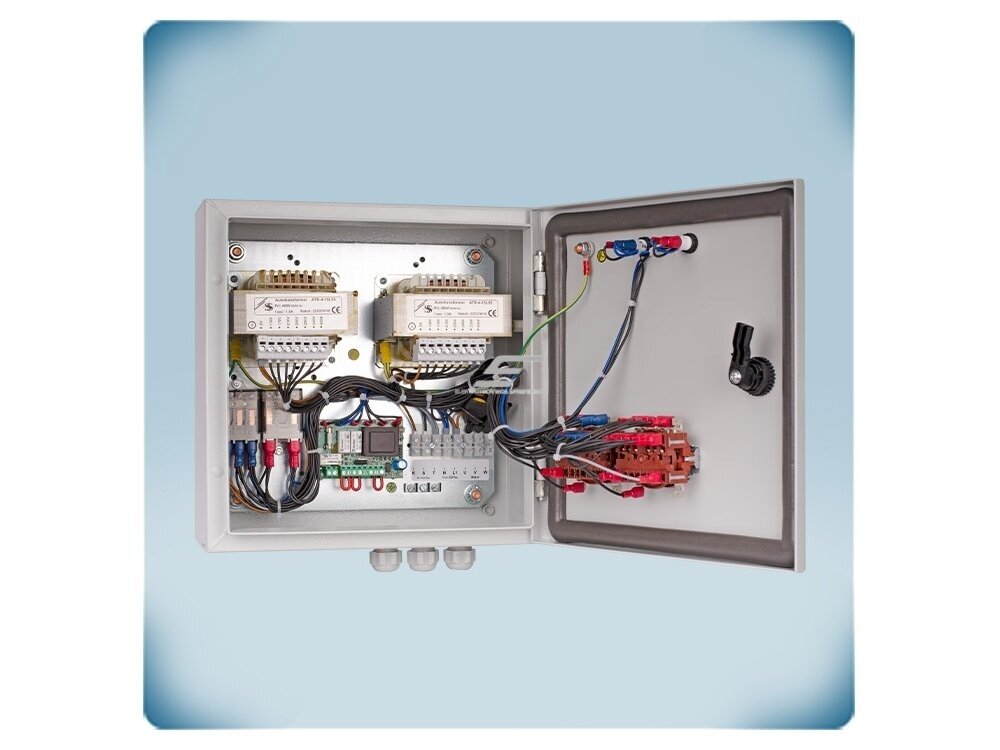

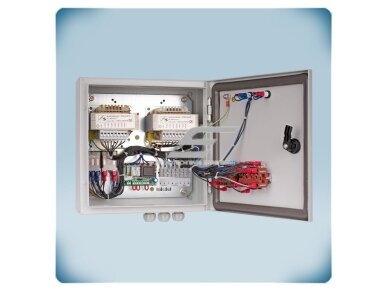

    Reguliatoriuje yra du autotransformatoriai. Kairioji rankenėlė nustato aukštą greitį (1 greitis): 0 – 210 – 250 – 290 – 330 – 400 VAC; dešinioji – žemą greitį (2 greitis): 0 – 130 – 170 – 210 – 250 – 290 VAC. Išorinis laikrodis per CL gnybtus perjungia tarp šių dviejų greičių.

    Išėjimo įtampa yra SINUSINĖ – be fazės pjaustymo, kaip elektroniniuose reguliatoriuose. Todėl variklis dirba tyliai net mažu greičiu, nekaista dėl aukštesniųjų harmonikų ir netrukdo kitai įrangai. Tai sprendimas varikliams, kurie valdomi elektroniniu reguliatoriumi ūžia ar zvimbia.

    Dingus maitinimui reguliatorius pasileidžia automatiškai. Nereguliuojamas 230 VAC / 2 A išėjimas (L1) išlieka įjungtas ir budėjimo režime, o gedimas signalizuojamas 230 VAC / 1 A aliarmo išėjimu. Inžinieriaus pastaba: mažinant įtampą AC asinchroniniam varikliui didėja slydimas, todėl energijos sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Transformatorinio reguliatoriaus stiprybė – patikimumas, tylumas ir paprastumas, o ne maksimalus efektyvumas.

    Kuo naudingas SC2A4110L55?
    Dviejų greičių diena / naktis režimas be atskirų kontaktorių ir be programavimo – mažesnės sąnaudos ir triukšmas ne darbo metu.

    Techninės specifikacijos

    Prekės tipas Dviejų greičių transformatorinis trifazio ventiliatoriaus reguliatorius
    Gamintojas / kodas Sentera Controls / SC2A4110L55
    Serija SC2A4 (1,5 / 2,5 / 4 / 6 / 8 / 11 A)
    Maitinimo įtampa 3×400 VAC, 50–60 Hz, su neutrale (R, S, T, N)
    Maks. variklio srovė 11 A
    1 greitis (aukštas), U, V, W 0 – 210 – 250 – 290 – 330 – 400 VAC (kairioji rankenėlė)
    2 greitis (žemas), U, V, W 0 – 130 – 170 – 210 – 250 – 290 VAC (dešinioji rankenėlė)
    Greičių perjungimas Išorinis laikrodis / termostatas per CL gnybtus
    Nereguliuojamas išėjimas (L1) 230 VAC, 2 A, 50–60 Hz (įjungtas ir budėjimo režime)
    Aliarmo išėjimas (AL, N) 230 VAC, 1 A
    Variklio apsauga TK gnybtai variklio termokontaktams
    Nuotolinis įjungimas / išjungimas CC (normaliai uždaras) ir OC (normaliai atviras) kontaktai
    Pasileidimas po įtampos dingimo Automatinis
    Indikacija Mėlynas LED – įrenginys įjungtas
    Korpusas Metalinis, miltelinis dažymas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Matmenys A 400 / B 430 / C 235 / D 355 / E 355 mm (raidžių reikšmės – pagal techninio lapo brėžinį)
    Pakuotė (I × P × A) 455×410×255 mm
    Svoris 36,67 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Du greičiai su atskiromis rankenėlėmis – aukštas ir žemas greitis nustatomi nepriklausomai, po 5 pakopas.
    • Laikrodžio įėjimas CL – perjungimas diena / naktis išoriniu laikrodžiu ar termostatu.
    • CC / OC įėjimai – nuotolinis įjungimas ir išjungimas.
    • TK ir aliarmas 230 VAC / 1 A – variklio apsauga ir gedimo signalas.
    • Automatinis pasileidimas – po įtampos dingimo sistema atsistato pati.
    • Sinusinė išėjimo įtampa – tylus variklio darbas abiem greičiais.

    Kur naudojamas?

    • Biurų, prekybos ir visuomeninių pastatų vėdinimas su darbo / ne darbo režimu
    • Gamybos cechai su pamaininiu darbu
    • Sandėliai ir žemės ūkio pastatai
    • Ištraukimo sistemos su naktiniu sumažintu režimu

    Naudojimas pagal poreikį

    Elektrikui.
    Laikrodis, TK, aliarmas ir nuotolinis valdymas jungiami tiesiai prie reguliatoriaus gnybtų.
    Ventiliacijos montuotojui.
    Abu greičiai nustatomi rankenėlėmis vietoje, be programavimo.
    Objekto savininkui.
    Ne darbo metu ventiliacija automatiškai dirba žemu greičiu – mažiau triukšmo ir elektros sąnaudų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SC2A4110L55 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras, parduotuvė Laikrodžio relė → CL Darbo metu aukštas greitis, naktį – žemas Abu greičius nustatykite rankenėlėmis pagal oro poreikį
    Gamybos cechas Termostatas → CL Pakilus temperatūrai perjungiama į aukštą greitį Termostato kontaktas turi būti beįtampis
    Objektas su priešgaisrine sistema Priešgaisrinės sistemos kontaktas → CC arba OC Signalu ventiliatorius išjungiamas Logiką suderinkite su projektu
    Operatorinė, BMS AL, N → signalinė lemputė ar BMS Apie variklio perkaitimą pranešama iškart Aliarmo apkrova – iki 1 A
    Ventiliatorius su sklende Sklendės pavara → L1 Sklendė maitinama nuolat, net budėjimo režime L1 apkrova – iki 2 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A SC2A4-15L55 (1,5 A)
    1,5–2,5 A SC2A4-25L55 (2,5 A)
    2,5–4 A SC2A4-40L55 (4 A)
    4–6 A SC2A4-60L55 (6 A)
    6–8 A SC2A4-80L55 (8 A)
    8–11 A SC2A4110L55 (11 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Rezervą rinkitės, jei variklio srovė artima modelio ribai arba ventiliatorius dažnai dirba maksimalia pakopa.
    Kada rinktis kitą sprendimą: su įmontuotu programuojamu laikmačiu ir LCD – ST2R4; vieno greičio su NO/NC ir aliarmu – STRA4 ar STTA4; valdymui 0-10 VDC – STVS4; paprasčiausiam valdymui – STR-4.

    Pliusai

    • Du nepriklausomai nustatomi greičiai
    • Perjungimas išoriniu laikrodžiu / termostatu
    • TK, aliarmas, CC / OC įėjimai
    • Automatinis pasileidimas po įtampos dingimo
    • Sinusinė išėjimo įtampa
    • Metalinis IP54 korpusas

    Minusai / ribojimai

    • Laikrodis neįmontuotas – reikia išorinio laikrodžio ar termostato (įmontuotas yra ST2R4)
    • Pakopinis (ne tolygus) reguliavimas – greitis parenkamas iš fiksuotų įtampų
    • Didelis svoris ir matmenys, palyginti su elektroniniais reguliatoriais
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Netinka EC ventiliatoriams ir dažnio keitikliu valdomiems varikliams

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 11 A.
    • Maitinimui reikalinga neutralė (N).
    • L1 išėjimas yra po įtampa ir budėjimo režime – atsižvelkite atlikdami darbus.
    • Į CL, CC, OC įėjimus junkite tik sausuosius kontaktus.
    • Įrenginys sunkus – tvirtinkite prie laikančios sienos ar konstrukcijos tinkamomis tvirtinimo priemonėmis.
    • Skirtas tik naudojimui patalpose (-20…+35 °C, be kondensacijos); palikite erdvės aušinimui.

    Greitas pasirinkimo gidas

    11 A
    3×400 VAC
    2 greičiai
    Diena / naktis
    TK
    IP54
    Tinka, kai reikia:
    • trifazio ventiliatoriaus iki 11 A su dviem greičiais pagal laikrodį ar termostatą;
    • objektų su darbo / ne darbo režimu;
    • variklių su termokontaktais.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar turite išorinį laikrodį ar termostatą greičių perjungimui;
    • montavimo vietą (36,67 kg, iki +35 °C).
    Svarbus priminimas: SC2A4110L55 greičius perjungia išorinis laikrodis – įmontuoto laikmačio nėra.

    DUK

    Kaip perjungiami greičiai?
    Išoriniu laikrodžiu ar termostatu per CL gnybtus.
    Kokias įtampas galima nustatyti?
    Aukštas greitis: 210 / 250 / 290 / 330 / 400 VAC; žemas: 130 / 170 / 210 / 250 / 290 VAC.
    Ar pasileis po įtampos dingimo?
    Taip, techniniame lape nurodytas automatinis pasileidimas.
    Kuo skiriasi nuo ST2R4?
    ST2R4 turi įmontuotą programuojamą laikmatį, LCD ekraną ir USB, o SC2A4 naudoja išorinį laikrodį.
    Ar yra variklio apsauga?
    Taip, TK gnybtai ir 230 VAC / 1 A aliarmo išėjimas.

    Dviejų greičių transformatorinis trifazio ventiliatoriaus reguliatorius diena/naktis | TK | 11A | 400VAC | virštinkinis | IP54 | Sentera Controls | SC2A4110L55

    Sentera SC2A4110L55 – dviejų greičių transformatorinis trifazio ventiliatoriaus reguliatorius diena/naktis iki 11 A, 3×400 VAC, laikrodžio įėjimas, TK, aliarmas, CC/OC, sinusinė įtampa, IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
