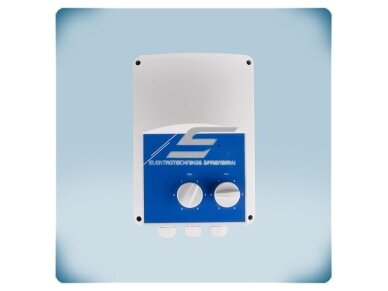

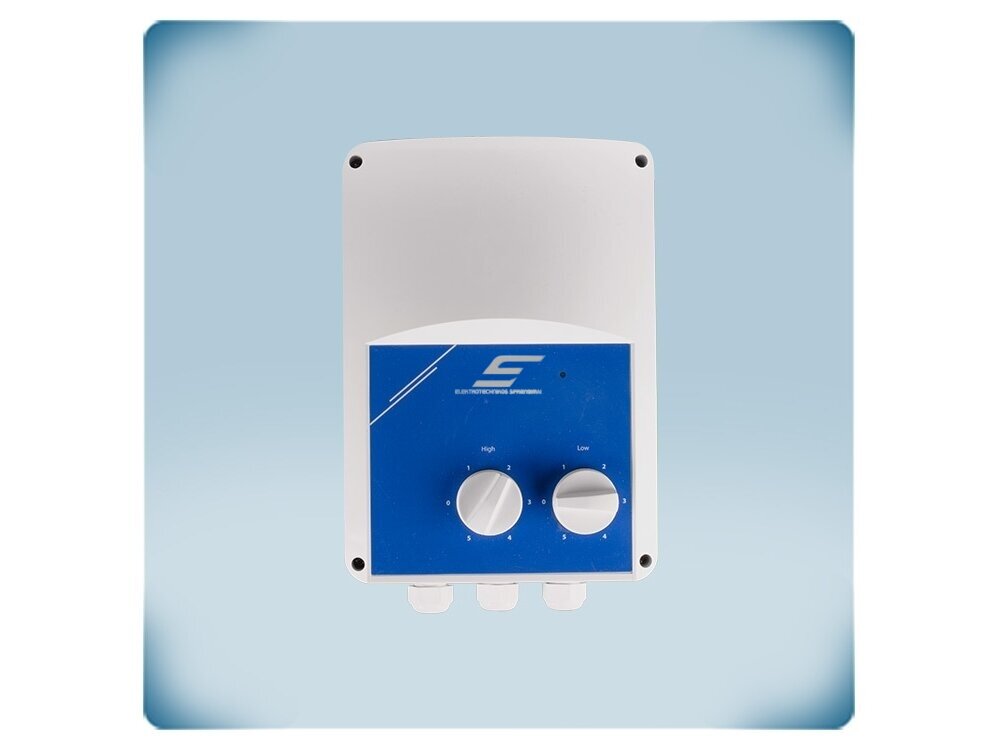

    Dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena/naktis | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SC2-1-50L25

    Kodas: SC2-1-50L25
    Pasiteirauti apie prekę
    Kaina 258.44 € su PVM
    ( 213.59 € be PVM )
    403.17 € Sutaupykite 144.73 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena/naktis | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SC2-1-50L25

    SC2-1-50L25 – Sentera Controls dviejų greičių transformatorinis ventiliatoriaus reguliatorius vienfaziams 230 VAC įtampa valdomiems varikliams iki 5 A. Du greičiai nustatomi atskiromis 5 pakopų rankenėlėmis ir perjungiami išoriniu laikmačiu ar kitu valdikliu (režimas diena / naktis).

    Pagrindinė mintis:
    Paprasčiausias būdas taupyti energiją ventiliacijoje: dieną ventiliatorius dirba dideliu greičiu, naktį ar ne darbo metu – mažu. Greičiai nustatomi vieną kartą, o perjungimą atlieka laikmatis ar termostatas.
    Kam skirtas SC2-1-50L25:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 5 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    5 A
    Greičiai
    2 × 5 pakopos, sinusinė įtampa
    Valdymas
    Rankenėlės + išorinis laikmatis (CL)
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Reguliatorius montuojamas ant sienos patalpoje. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (reguliuojamas išėjimas M/U ir N), o nereguliuojamas 230 VAC išėjimas L1 gali maitinti sklendės pavarą ar kitą įrenginį, kuris turi veikti kartu su ventiliatoriumi.

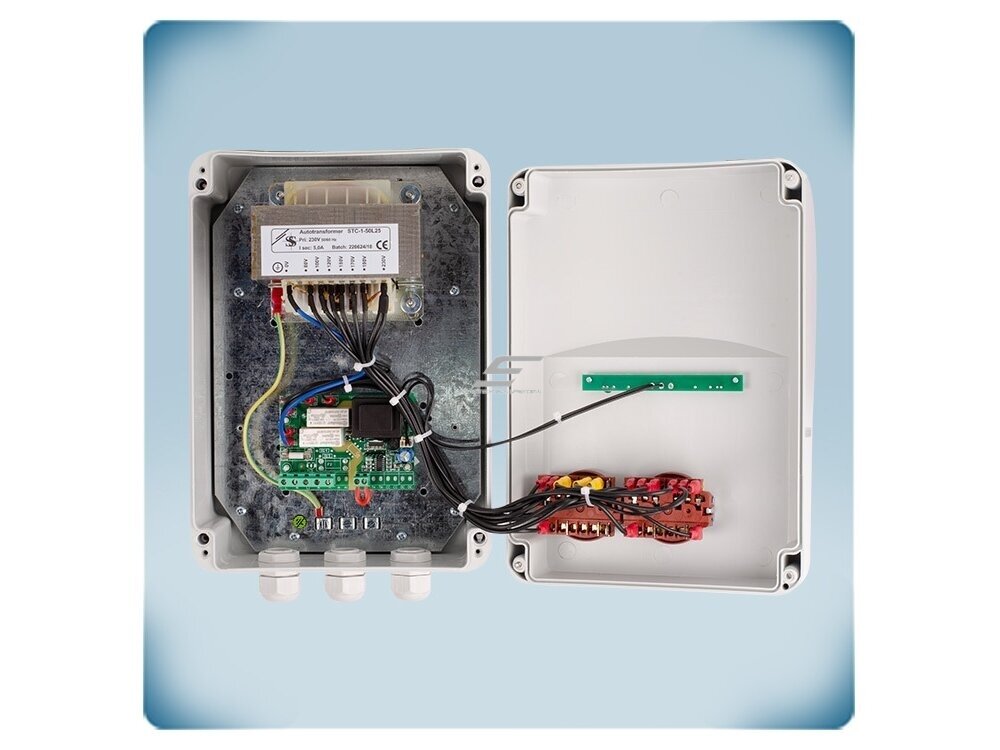

    Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

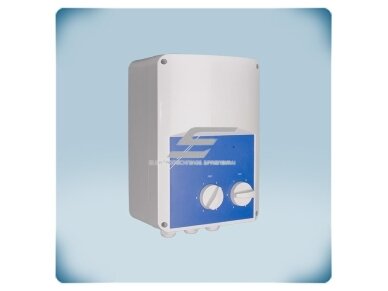

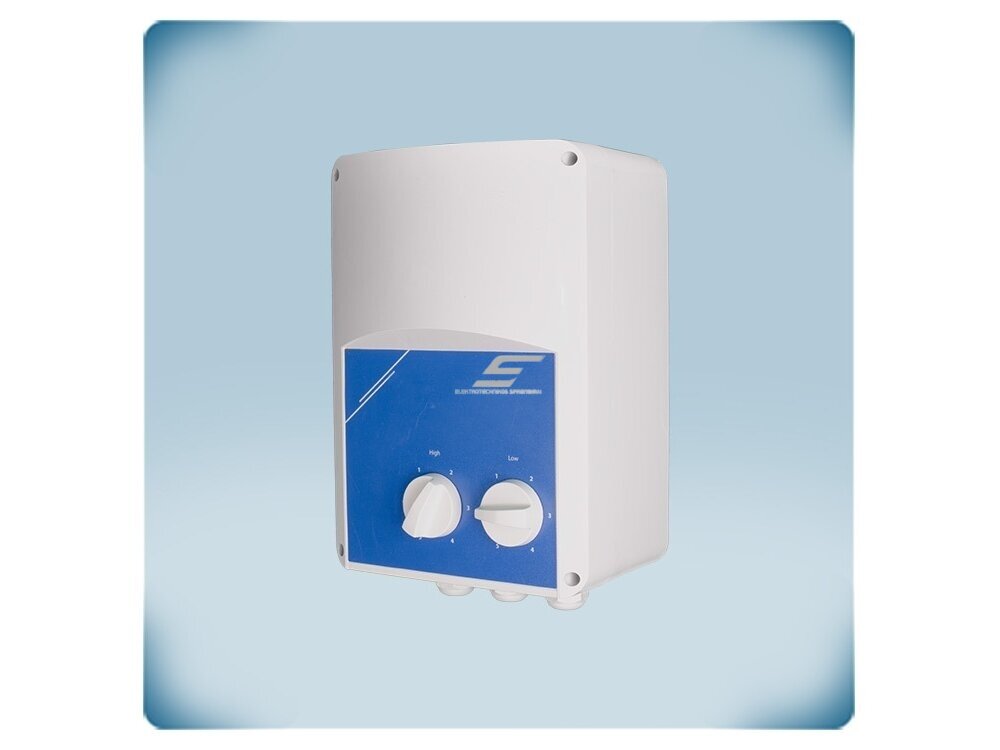

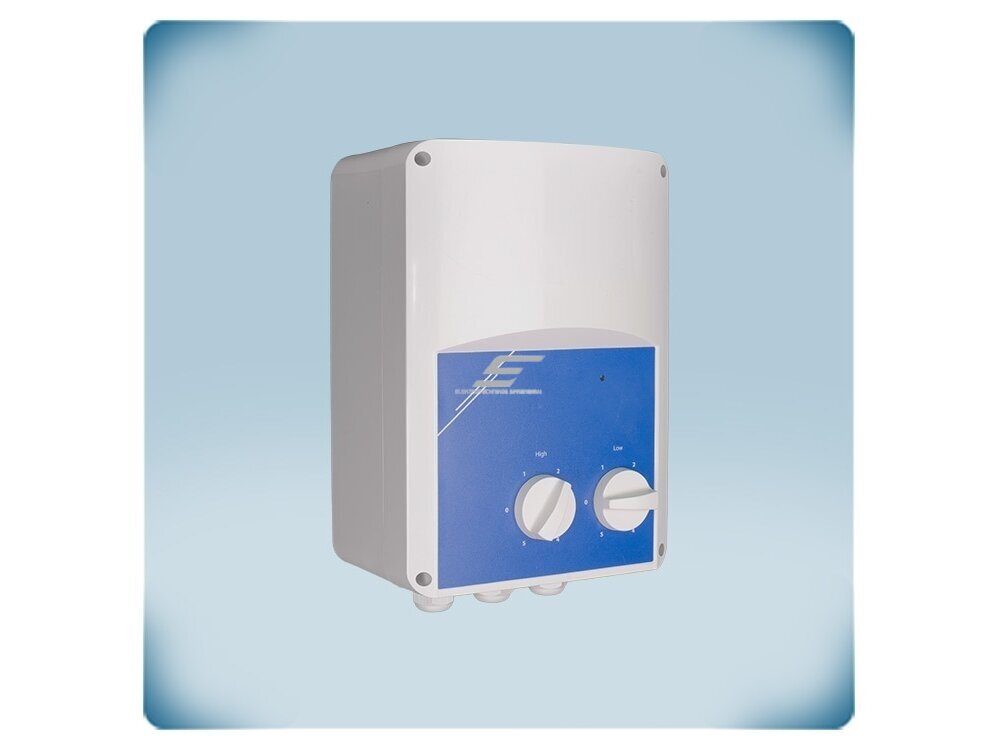

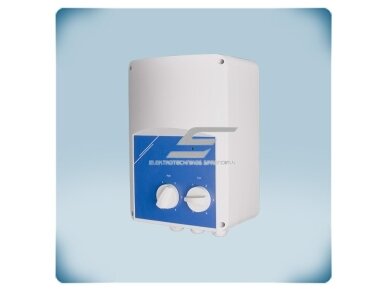

    Kiekvienam greičiui skirta atskira 5 pakopų rankenėlė su išjungimo padėtimi. Didelis greitis (kairė rankenėlė): 0–120–150–170–190–230 VAC; mažas greitis (dešinė rankenėlė): 0–80–100–120–150–170 VAC. Kuris greitis veikia, lemia išorinis laikmatis ar termostatas, prijungtas prie CL gnybtų (normaliai uždaras kontaktas). Jei reikia kitų įtampų, jas galima parinkti pakeitus vidinį laidų jungimą.

    Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka.

    Kuo naudingas SC2-1-50L25?
    Tylus sinusinės įtampos reguliavimas ir paprastas dienos / nakties režimas be programavimo – reikia tik išorinio laikmačio ar termostato kontakto.

    Techninės specifikacijos

    Prekės tipas Dviejų greičių transformatorinis ventiliatoriaus reguliatorius
    Gamintojas / kodas Sentera Controls / SC2-1-50L25
    Serija SC2-1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 A)
    Maitinimo įtampa 230 VAC, 50–60 Hz
    Maks. variklio srovė 5 A
    Didelio greičio pakopos 0 – 120 – 150 – 170 – 190 – 230 VAC
    Mažo greičio pakopos 0 – 80 – 100 – 120 – 150 – 170 VAC
    Išėjimo įtampos forma Sinusinė (autotransformatorius)
    Nereguliuojamas išėjimas L1 230 VAC
    Greičių perjungimas Išorinis laikmatis / termostatas, CL gnybtai (NC kontaktas)
    Indikacija Mėlynas LED – įrenginys įjungtas
    Saugiklis 5×20 mm, T-8,0 A-H
    Korpusas plastikinis R-ABS, UL94-V0, pilkas RAL 7035
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos
    Montavimo matmenys A 200 × B 305 × C 155 mm (tvirtinimo D 183 / E 235 mm)
    Pakuotės matmenys 262×180×160 mm
    Svoris 6,20 kg neto / 6,50 kg bruto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Du greičiai su atskiromis rankenėlėmis – didelis ir mažas greitis nustatomi po 5 pakopas, kiekviena rankenėlė turi išjungimo padėtį.
    • Perjungimas laikmačiu ar termostatu – CL gnybtai išoriniam kontaktui – režimas diena / naktis be programavimo.
    • Sinusinė išėjimo įtampa – tylus variklio darbas ir mažu greičiu.
    • Nereguliuojamas 230 VAC išėjimas L1 – sklendės pavarai ar kitam įrenginiui, veikiančiam kartu su ventiliatoriumi.
    • LED indikacija – mėlynas šviesos diodas rodo, kad reguliatorius įjungtas.

    Kur naudojamas?

    • Biurų, mokyklų, prekybos patalpų ventiliacija su dienos / nakties režimu
    • Gamybos ir sandėlių patalpos su darbo ir ne darbo laiko režimu
    • Restoranų ir virtuvių ištraukiamoji ventiliacija
    • Kanaliniai, stoginiai ir ašiniai ventiliatoriai su vienfaziais AC varikliais
    • Objektai, kuriuose svarbus tylus ventiliatoriaus darbas

    Naudojimas pagal poreikį

    Elektrikui.
    Aiškūs gnybtai, PE, CL įėjimas išoriniam laikmačiui.
    Ventiliacijos montuotojui.
    Abu greičiai nustatomi vietoje rankenėlėmis, be programavimo; esant poreikiui galima pakeisti pakopų įtampas.
    Pastato savininkui.
    Mažesnės energijos sąnaudos ne darbo metu ir tylus ventiliatorių darbas.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SC2-1-50L25 pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Biuras, mokykla Ventiliatorius → M/U, N; laikmatis → CL Darbo metu didelis greitis, naktį – mažas Laikmačiui naudokite potencialo neturintį kontaktą
    Restorano virtuvė Ištraukimo ventiliatorius → M/U, N; jungiklis → CL Gaminant – didelis greitis, kitu metu – mažas Mažo greičio pakopą parinkite pagal minimalų reikalingą ištraukimą
    Ventiliatorius su sklende Sklendės pavara → L1, N Sklendė maitinama kartu su ventiliatoriumi L1 – nereguliuojama 230 VAC fazė
    Patalpa su termostatu Termostato kontaktas → CL Pakilus temperatūrai perjungiama į kitą greitį Naudokite termostatą su potencialo neturinčiu kontaktu

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A SC2-1-15L25 (1,5 A)
    1,5–2,5 A SC2-1-25L25 (2,5 A)
    2,5–3,5 A SC2-1-35L25 (3,5 A)
    3,5–5 A SC2-1-50L25 (5 A) ← šis modelis
    5–7,5 A SC2-1-75L25 (7,5 A)
    7,5–10 A SC2-1100L25 (10 A)
    10–13 A SC2-1130L25 (13 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.
    Kada rinktis kitą sprendimą: reikia TK apsaugos, nuotolinio įjungimo ir aliarmo – SC2A1 serija; reikia įmontuoto savaitinio laikmačio su LCD – ST2R1 serija; tolygus valdymas 0-10 VDC signalu ar Modbus – elektroninė EVS-1 serija; greitis pagal temperatūrą – GTT-1 serija.

    Pliusai

    • Sinusinė išėjimo įtampa – tylus variklio darbas
    • Du greičiai, kiekvienas su 5 pakopų rankenėle
    • Perjungimas išoriniu laikmačiu ar termostatu (CL)
    • Nereguliuojamas 230 VAC išėjimas L1
    • IP54 korpusas

    Minusai / ribojimai

    • Pakopinis, ne tolygus reguliavimas
    • Didelis svoris (6,20 kg) ir matmenys, palyginti su elektroniniais reguliatoriais
    • Nėra 0-10 VDC įėjimo ir Modbus
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
    • Tik naudojimui patalpose, darbo temperatūra iki +35 °C
    • Įmontuoto laikmačio nėra – reikia išorinio
    • Nėra TK variklio apsaugos – tam rinkitės SC2A1 seriją

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Prijungtų variklių bendra vardinė srovė neturi viršyti 5 A.
    • Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
    • Reguliatorius skirtas tik naudojimui patalpose (-20…+35 °C).
    • Prie CL gnybtų junkite tik potencialo neturinčius kontaktus pagal gamintojo schemą.
    • Pakopų įtampų keitimą vidiniu laidų perjungimu atlikite tik atjungus maitinimą.

    Greitas pasirinkimo gidas

    5 A
    230 VAC
    2 greičiai
    Diena / naktis
    IP54
    Tinka, kai reikia:
    • dviejų greičių ventiliatoriaus valdymo iki 5 A;
    • tylaus sinusinės įtampos reguliavimo;
    • režimo diena / naktis su išoriniu laikmačiu ar termostatu;
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • kokių įtampų reikia dideliam ir mažam greičiui;
    • ar turite išorinį laikmatį / termostatą su potencialo neturinčiu kontaktu;
    • aplinkos temperatūrą (iki +35 °C) ir vietą korpusui.
    Svarbus priminimas: SC2-1-50L25 nevaldo EC ventiliatorių ir trifazių variklių; laikmatis prie reguliatoriaus jungiamas atskirai.

    DUK

    Kaip perjungiami greičiai?
    Išoriniu laikmačiu, termostatu ar jungikliu, kurio normaliai uždaras kontaktas jungiamas prie CL gnybtų.
    Kokios įtampos galimos?
    Didelis greitis: 120, 150, 170, 190, 230 VAC; mažas greitis: 80, 100, 120, 150, 170 VAC. Kitas įtampas galima parinkti pakeitus vidinį laidų jungimą.
    Kodėl transformatorinis, o ne elektroninis?
    Išėjimo įtampa sinusinė, todėl variklis nedūzgia net mažu greičiu.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų vardinių srovių suma neviršija 5 A ir varikliai reguliuojami įtampa.
    Ar turi TK apsaugą?
    Ne. Jei variklis turi šiluminius kontaktus, rinkitės SC2A1 seriją.

    Dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena/naktis | 5A | 230VAC | virštinkinis | IP54 | Sentera Controls | SC2-1-50L25

    Sentera SC2-1-50L25 – dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena / naktis, iki 5 A, 230 VAC, sinusinė išėjimo įtampa, CL įėjimas išoriniam laikmačiui, IP54, saugiklis T-8,0 A-H.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
