Name: Dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena/naktis | TK | 10A | 230VAC | virštinkinis | IP54 | Sentera Controls | SC2A1100L25
Brand: Sentera Controls
SKU: SC2A1100L25
Price: 558.4 EUR
Availability: InStock

Prekės aprašymas

Dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena/naktis | TK | 10A | 230VAC | virštinkinis | IP54 | Sentera Controls | SC2A1100L25

SC2A1100L25 – Sentera Controls dviejų greičių transformatorinis ventiliatoriaus reguliatorius vienfaziams 230 VAC įtampa valdomiems varikliams iki 10 A. Turi TK gnybtus variklio šiluminei apsaugai, nuotolinio įjungimo įėjimus, aliarmo išėjimą ir automatiškai pasileidžia po įtampos dingimo.

Pagrindinė mintis:
Du iš anksto nustatyti greičiai – didelis ir mažas – perjungiami išoriniu laikmačiu ar termostatu (diena / naktis), o variklis apsaugotas nuo perkaitimo per TK kontaktus. Tai pilnavertis ventiliatoriaus valdymo mazgas be papildomų relių.

Kam skirtas SC2A1100L25:
Šis modelis skirtas didelės galios ventiliatoriams (iki 10 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.

Maks. variklio srovė
10 A

Greičiai
2 × 5 pakopos, sinusinė įtampa

Valdymas
Rankenėlės + išorinis laikmatis (CL) + TK

Apsauga
IP54, virštinkinis montavimas

Veikimo principas

Reguliatorius montuojamas ant sienos patalpoje. Prijungiamas 230 VAC maitinimas (L, N, PE), variklis (reguliuojamas išėjimas M/U ir N), o nereguliuojamas 230 VAC išėjimas L1 gali maitinti sklendės pavarą ar kitą įrenginį, kuris turi veikti kartu su ventiliatoriumi. TK gnybtai jungiami prie variklio šiluminių kontaktų, CC / OC – prie nuotolinio įjungimo kontakto, AL – prie signalizacijos.

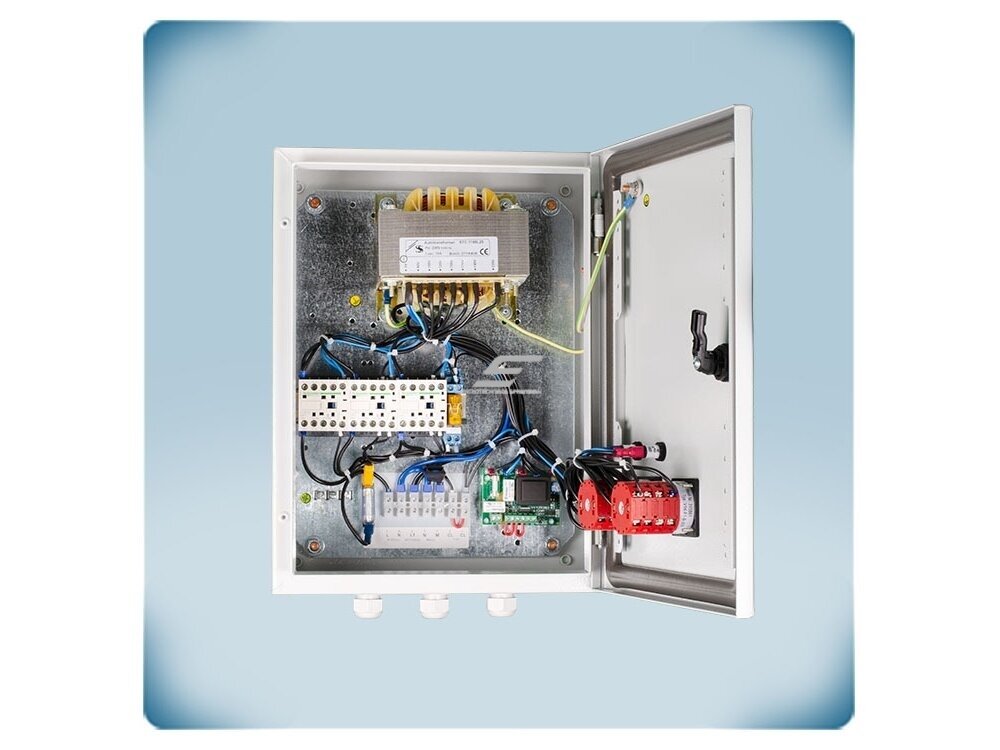

Reguliatoriaus širdis – autotransformatorius su keliomis atšakomis (pakopomis). Kiekviena pakopa tiekia varikliui vis kitą, fiksuotą įtampą, o išėjimo įtampa lieka SINUSINĖ, kaip tinkle. Dėl to variklis dirba tyliai net mažu greičiu – transformatorinis reguliatorius tinka ir tiems varikliams, kurie su elektroniniu (puslaidininkiniu) reguliatoriumi ūžia ar kaista.

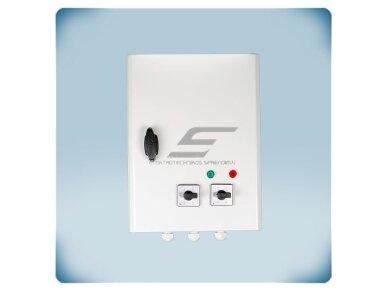

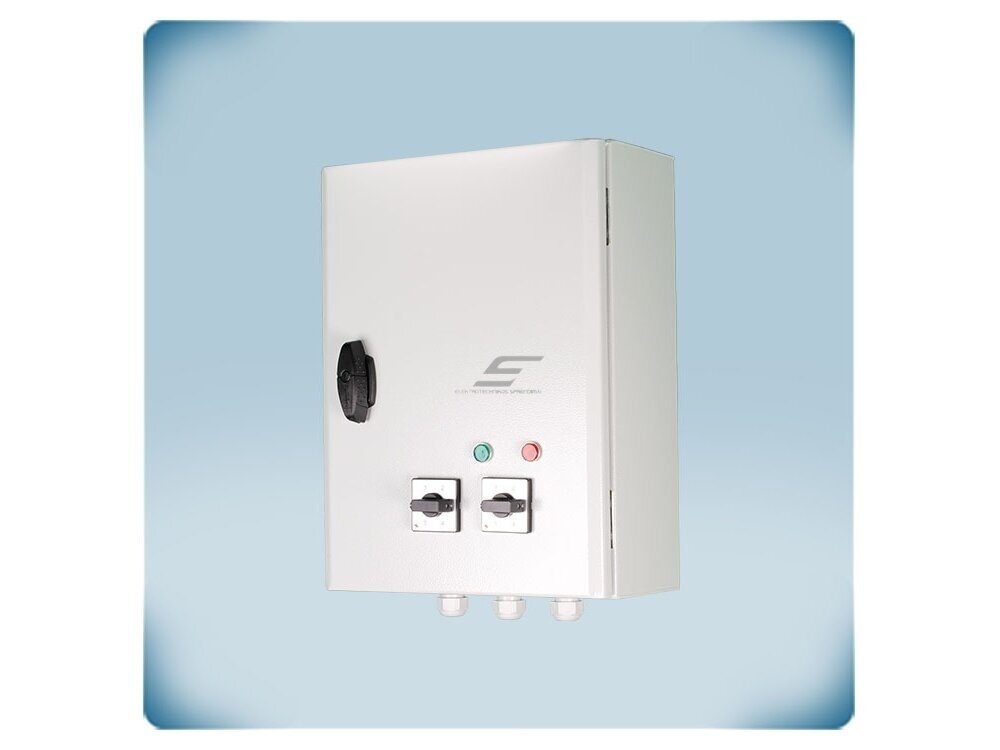

Kiekvienam greičiui skirta atskira 5 pakopų rankenėlė su išjungimo padėtimi. Didelis greitis (kairė rankenėlė): 0–120–150–170–190–230 VAC; mažas greitis (dešinė rankenėlė): 0–80–100–120–150–170 VAC. Kuris greitis veikia, lemia išorinis laikmatis ar termostatas, prijungtas prie CL gnybtų (normaliai uždaras kontaktas).

Reguliavimas pakopinis, ne tolygus: greitis keičiasi šuoliais tarp fiksuotų įtampų. Inžinieriaus pastaba: kiekvienos pakopos greitis priklauso nuo variklio ir ventiliatoriaus charakteristikos, todėl paleidus verta patikrinti, ar mažiausioje naudojamoje pakopoje variklis užtikrintai įsisuka. TK gnybtai skirti variklio šiluminių kontaktų prijungimui, o aliarmo išėjimas AL (230 VAC / 1 A) perduoda gedimo signalą į signalizaciją ar BMS.

Kuo naudingas SC2A1100L25?
Dviejų greičių valdymas, variklio TK apsauga, nuotolinis įjungimas ir aliarmas viename IP54 korpuse – tylus sinusinės įtampos reguliavimas su automatika dienos / nakties režimui.

Techninės specifikacijos

Prekės tipas	Dviejų greičių transformatorinis ventiliatoriaus reguliatorius su TK apsauga
Gamintojas / kodas	Sentera Controls / SC2A1100L25
Serija	SC2A1 (1,5 / 2,5 / 3,5 / 5 / 7,5 / 10 / 13 A)
Maitinimo įtampa	230 VAC, 50–60 Hz
Maks. variklio srovė	10 A
Didelio greičio pakopos	0 – 120 – 150 – 170 – 190 – 230 VAC
Mažo greičio pakopos	0 – 80 – 100 – 120 – 150 – 170 VAC
Išėjimo įtampos forma	Sinusinė (autotransformatorius)
Nereguliuojamas išėjimas L1	230 VAC
Greičių perjungimas	Išorinis laikmatis / termostatas, CL gnybtai (NC kontaktas)
Variklio šiluminė apsauga	TK gnybtai
Nuotolinis įjungimas / išjungimas	CC (NC kontaktas), OC (NO kontaktas)
Aliarmo išėjimas	AL, 230 VAC / 1 A
Po įtampos dingimo	Automatinis pasileidimas
Indikacija	Mėlynas LED – įrenginys įjungtas
Saugiklis	6×32 mm, T-16,0 A-H
Korpusas	metalinis, miltelinis dažymas RAL 7035
Apsaugos klasė	IP54 (EN 60529), tik naudojimui patalpose
Darbo aplinka	-20…+35 °C, 5–95 % rH be kondensacijos
Montavimo matmenys	A 300 × B 425 × C 175 mm (tvirtinimo D 255 / E 355 mm)
Pakuotės matmenys	340×310×210 mm
Svoris	15,20 kg neto / 15,70 kg bruto
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES (EN 61326), RoHS 2011/65/ES, WEEE 2012/19/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Du greičiai su atskiromis rankenėlėmis – didelis ir mažas greitis nustatomi po 5 pakopas, kiekviena rankenėlė turi išjungimo padėtį.
Perjungimas laikmačiu ar termostatu – CL gnybtai išoriniam kontaktui – režimas diena / naktis be programavimo.
Sinusinė išėjimo įtampa – tylus variklio darbas ir mažu greičiu.
Nereguliuojamas 230 VAC išėjimas L1 – sklendės pavarai ar kitam įrenginiui, veikiančiam kartu su ventiliatoriumi.
TK apsauga ir aliarmas – variklio šiluminių kontaktų prijungimas, AL išėjimas (230 VAC / 1 A) gedimo signalui.
Nuotolinis įjungimas – CC (normaliai uždaras) arba OC (normaliai atviras) kontaktas – jungiklis, BMS ar priešgaisrinė signalizacija.
Automatinis pasileidimas – dingus ir atsiradus įtampai reguliatorius pats grįžta į darbą.

Kur naudojamas?

Biurų, mokyklų, prekybos patalpų ventiliacija su dienos / nakties režimu
Gamybos ir sandėlių patalpos su darbo ir ne darbo laiko režimu
Restoranų ir virtuvių ištraukiamoji ventiliacija
Kanaliniai, stoginiai ir ašiniai ventiliatoriai su vienfaziais AC varikliais
Objektai, kuriuose svarbus tylus ventiliatoriaus darbas

Naudojimas pagal poreikį

Elektrikui.
Aiškūs gnybtai, PE, CL įėjimas išoriniam laikmačiui, TK ir AL gnybtai.

Ventiliacijos montuotojui.
Abu greičiai nustatomi vietoje rankenėlėmis, be programavimo; esant poreikiui galima pakeisti pakopų įtampas.

Pastato savininkui.
Mažesnės energijos sąnaudos ne darbo metu ir tylus ventiliatorių darbas.

Pritaikymo gidas: kaip naudojamas praktikoje

Tipiniai SC2A1100L25 pritaikymai:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Biuras, mokykla	Ventiliatorius → M/U, N; laikmatis → CL	Darbo metu didelis greitis, naktį – mažas	Laikmačiui naudokite potencialo neturintį kontaktą
Restorano virtuvė	Ištraukimo ventiliatorius → M/U, N; jungiklis → CL	Gaminant – didelis greitis, kitu metu – mažas	Mažo greičio pakopą parinkite pagal minimalų reikalingą ištraukimą
Ventiliatorius su sklende	Sklendės pavara → L1, N	Sklendė maitinama kartu su ventiliatoriumi	L1 – nereguliuojama 230 VAC fazė
Variklis su šiluminiais kontaktais	Variklio TK → TK gnybtai; signalizacija → AL	Variklis apsaugotas, gedimo signalas perduodamas toliau	AL išėjimas – 230 VAC / 1 A
Valdymas iš BMS ar priešgaisrinės sistemos	NC kontaktas → CC arba NO kontaktas → OC	Ventiliatorius įjungiamas / stabdomas nuotoliniu būdu	Pasirinkite įėjimą pagal kontakto tipą

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 1,5 A	SC2A1-15L25 (1,5 A)
1,5–2,5 A	SC2A1-25L25 (2,5 A)
2,5–3,5 A	SC2A1-35L25 (3,5 A)
3,5–5 A	SC2A1-50L25 (5 A)
5–7,5 A	SC2A1-75L25 (7,5 A)
7,5–10 A	SC2A1100L25 (10 A) ← šis modelis
10–13 A	SC2A1130L25 (13 A)

Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Transformatoriniam reguliatoriui variklio paleidimo srovė jau įvertinta gamintojo, papildomos atsargos nereikia. Kelis ventiliatorius junkite tik su to paties tipo, įtampa reguliuojamais AC varikliais.

Kada rinktis kitą sprendimą: nereikia TK ir aliarmo – paprastesnė SC2-1 serija; reikia įmontuoto savaitinio laikmačio su LCD – ST2R1 serija; tolygus valdymas 0-10 VDC signalu ar Modbus – elektroninė EVS-1 serija; greitis pagal temperatūrą – GTT-1 serija.

Pliusai

Sinusinė išėjimo įtampa – tylus variklio darbas
Du greičiai, kiekvienas su 5 pakopų rankenėle
Perjungimas išoriniu laikmačiu ar termostatu (CL)
TK variklio šiluminė apsauga ir aliarmo išėjimas
Nuotolinis įjungimas NC / NO kontaktu
Automatinis pasileidimas po įtampos dingimo
Nereguliuojamas 230 VAC išėjimas L1
IP54 korpusas

Minusai / ribojimai

Pakopinis, ne tolygus reguliavimas
Didelis svoris (15,20 kg) ir matmenys, palyginti su elektroniniais reguliatoriais
Nėra 0-10 VDC įėjimo ir Modbus
Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
Tik naudojimui patalpose, darbo temperatūra iki +35 °C
Įmontuoto laikmačio nėra – reikia išorinio

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Būtinai prijunkite apsauginį įžeminimą (PE).
Prijungtų variklių bendra vardinė srovė neturi viršyti 10 A.
Saugiklį keiskite tik tokio paties tipo ir vardinės srovės, nurodyto techniniame lape.
Reguliatorius skirtas tik naudojimui patalpose (-20…+35 °C).
Prie CL, CC, OC gnybtų junkite tik potencialo neturinčius kontaktus pagal gamintojo schemą.
10 ir 13 A modelių gnybtų išdėstymas kitoks – jungkite pagal konkretaus modelio schemą.

Greitas pasirinkimo gidas

10 A

230 VAC

2 greičiai

TK + aliarmas

IP54

Tinka, kai reikia:

dviejų greičių ventiliatoriaus valdymo iki 10 A;
tylaus sinusinės įtampos reguliavimo;
režimo diena / naktis su išoriniu laikmačiu ar termostatu;
variklio su TK kontaktais apsaugos ir aliarmo signalo.

Patikrinkite prieš naudojimą:

variklio vardinę srovę ir ar jis reguliuojamas įtampa;
kokių įtampų reikia dideliam ir mažam greičiui;
ar turite išorinį laikmatį / termostatą su potencialo neturinčiu kontaktu;
aplinkos temperatūrą (iki +35 °C) ir vietą korpusui.

Svarbus priminimas: SC2A1100L25 nevaldo EC ventiliatorių ir trifazių variklių; laikmatis prie reguliatoriaus jungiamas atskirai.

DUK

Kaip perjungiami greičiai?
Išoriniu laikmačiu, termostatu ar jungikliu, kurio normaliai uždaras kontaktas jungiamas prie CL gnybtų.

Kokios įtampos galimos?
Didelis greitis: 120, 150, 170, 190, 230 VAC; mažas greitis: 80, 100, 120, 150, 170 VAC.

Kodėl transformatorinis, o ne elektroninis?
Išėjimo įtampa sinusinė, todėl variklis nedūzgia net mažu greičiu.

Ar galima prijungti kelis ventiliatorius?
Taip, jei jų vardinių srovių suma neviršija 10 A ir varikliai reguliuojami įtampa.

Kaip prijungti variklio šiluminę apsaugą?
Variklio TK kontaktai jungiami prie TK gnybtų; gedimo signalas perduodamas per AL išėjimą (230 VAC / 1 A).

Ar reguliatorius pasileis po elektros dingimo?
Taip, techniniame lape nurodytas automatinis pasileidimas po įtampos dingimo.

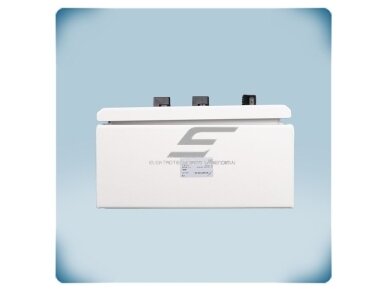

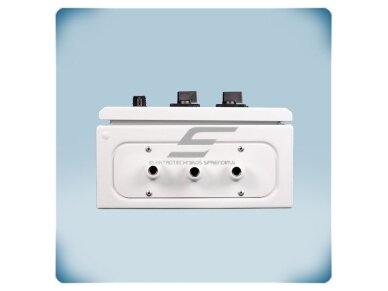

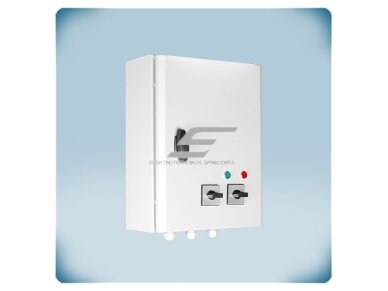

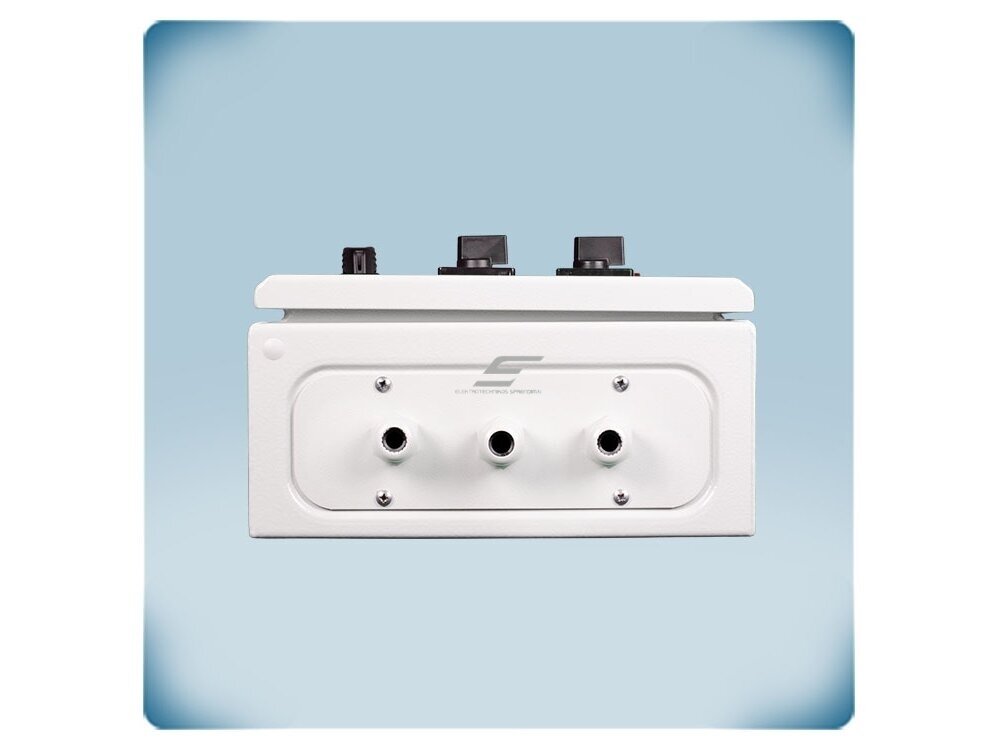

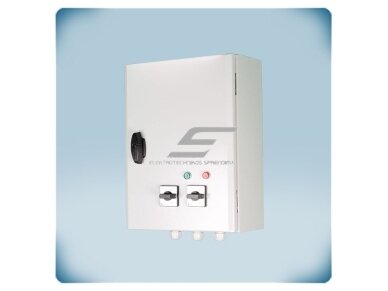

Dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena/naktis | TK | 10A | 230VAC | virštinkinis | IP54 | Sentera Controls | SC2A1100L25

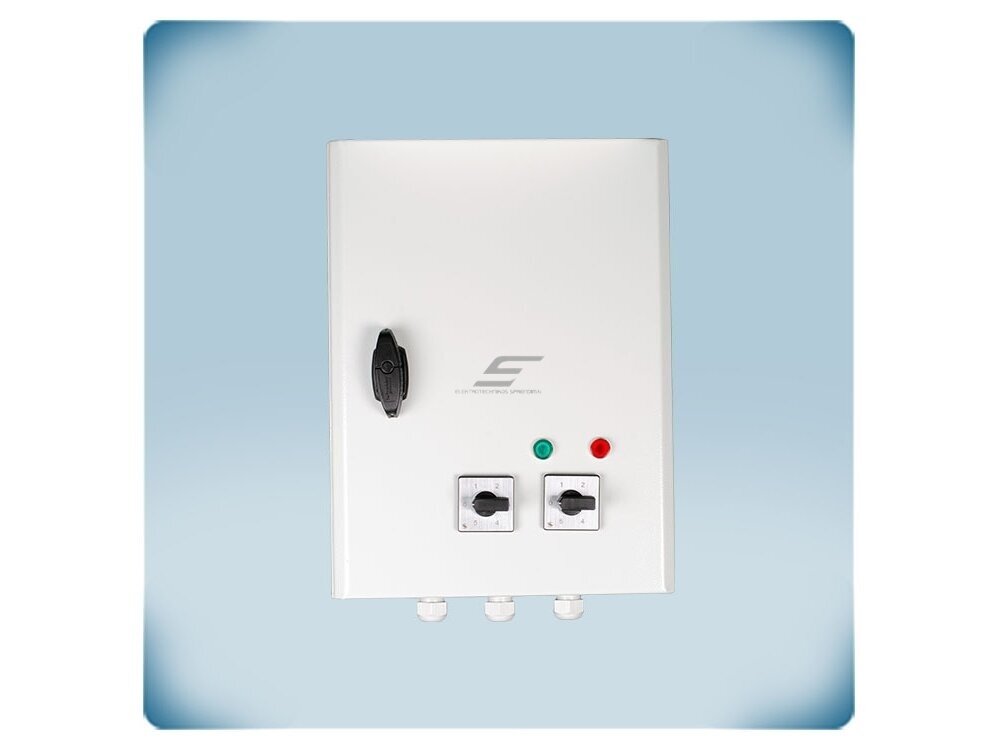

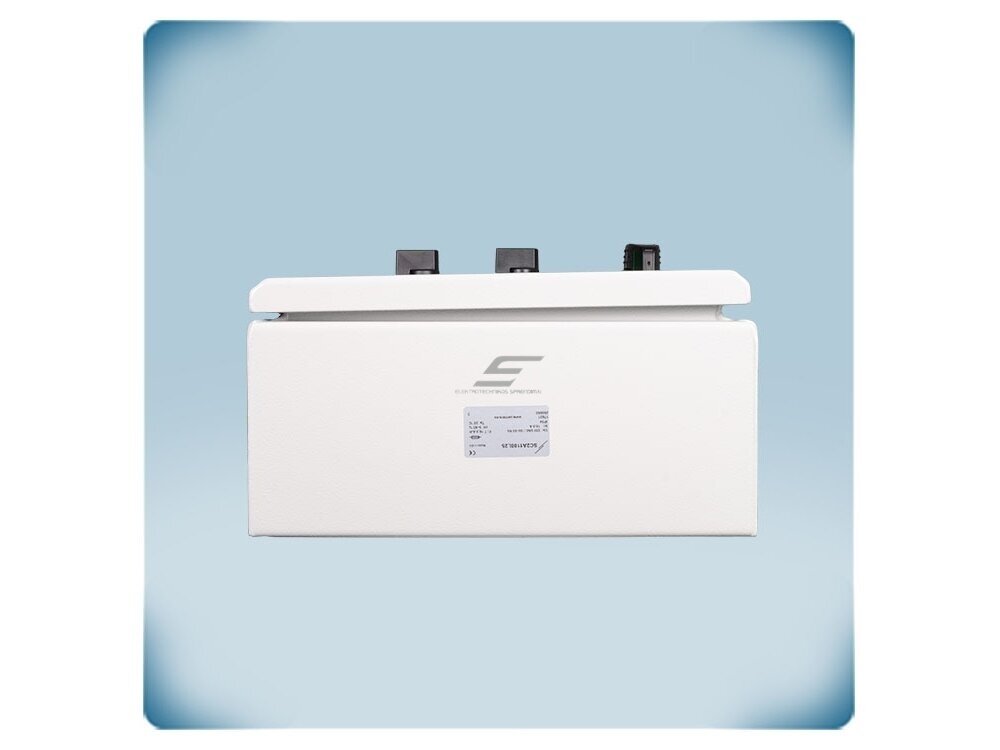

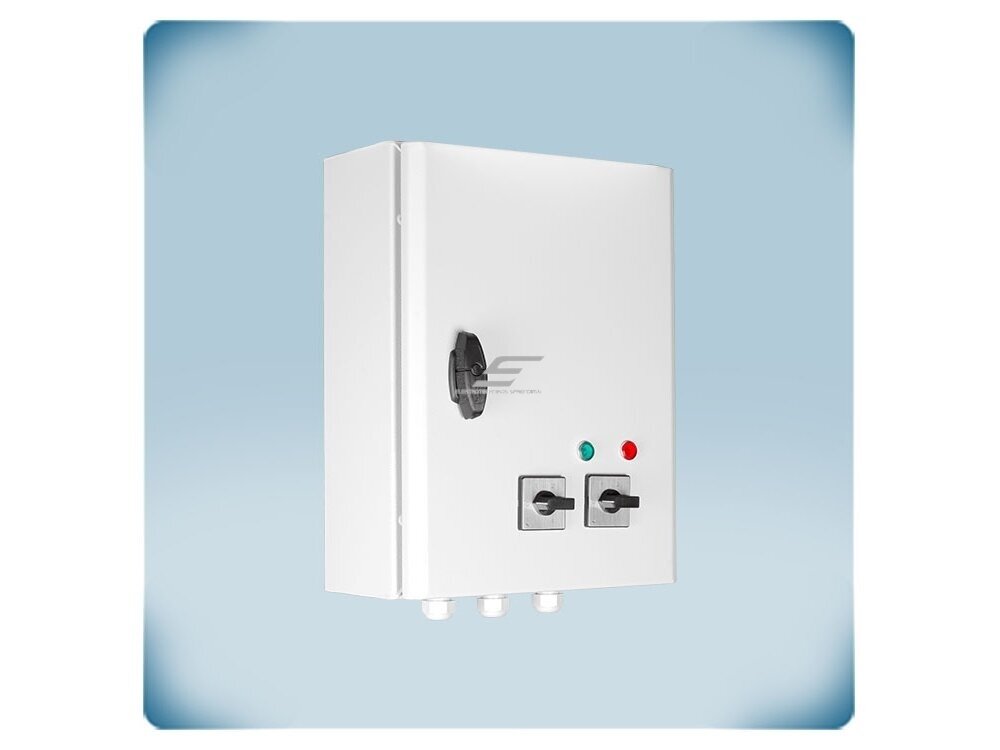

Sentera SC2A1100L25 – dviejų greičių transformatorinis ventiliatoriaus reguliatorius diena / naktis, iki 10 A, 230 VAC, sinusinė išėjimo įtampa, TK apsauga, aliarmo išėjimas, nuotolinis įjungimas, IP54, saugiklis T-16,0 A-H.
