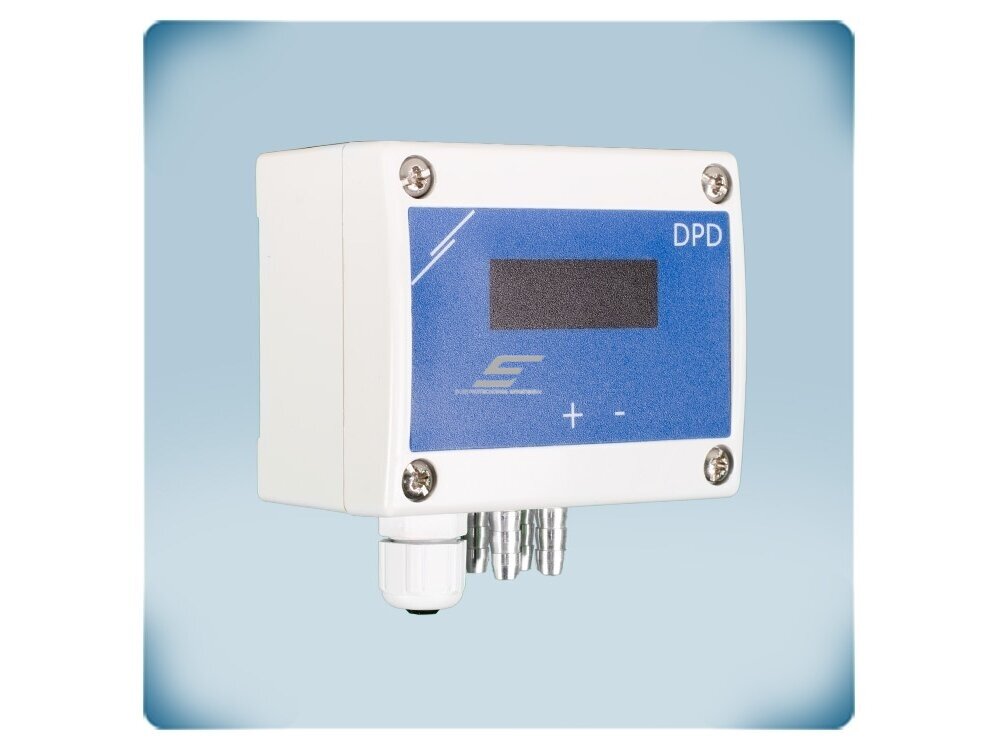

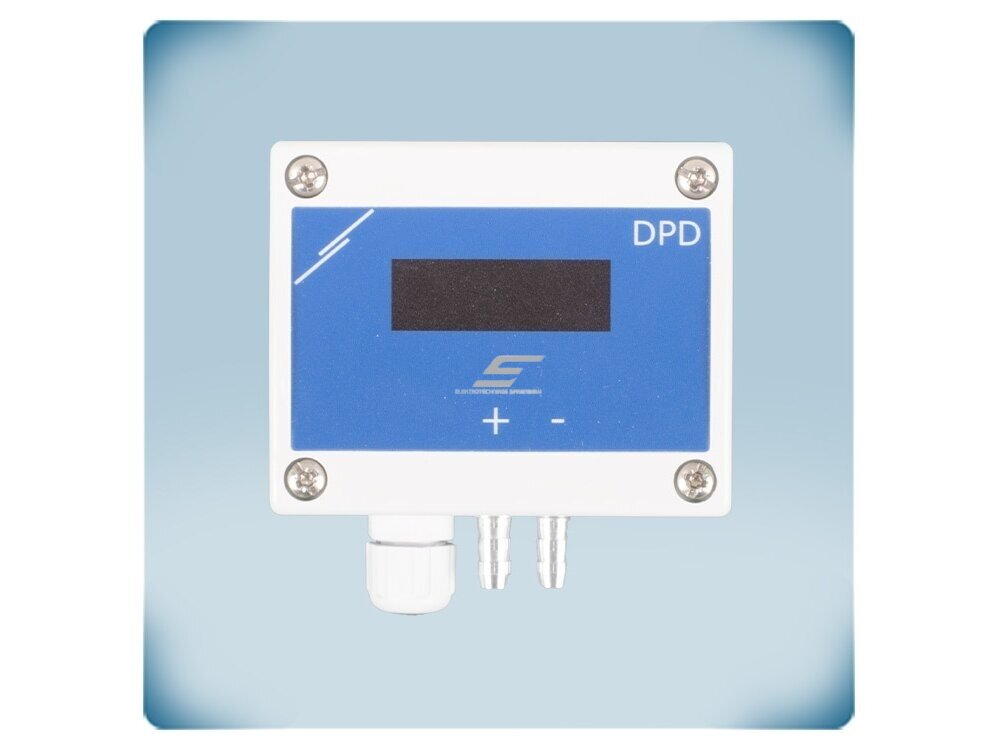

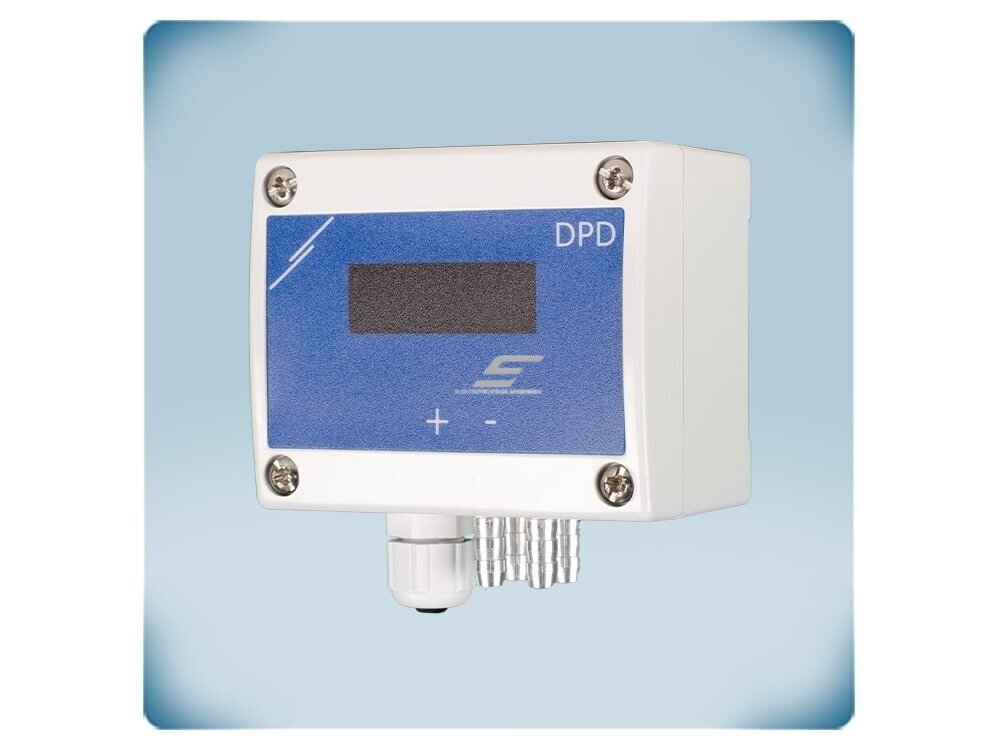

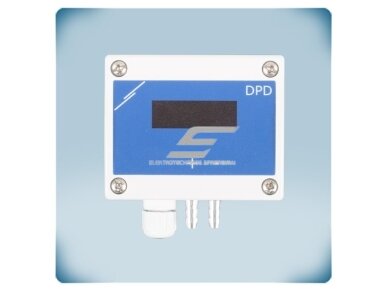

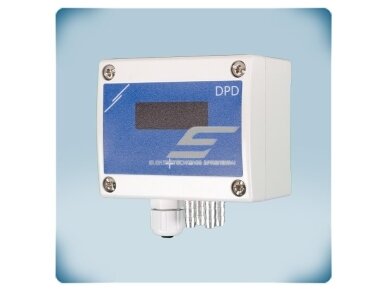

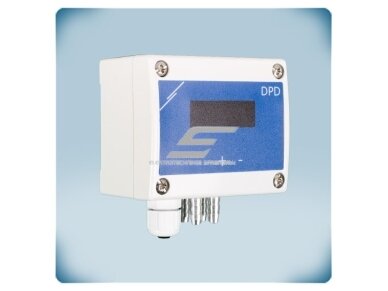

    Dvigubas diferencinio slėgio daviklis su ekranu | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | DPD-F-1K0

    Kodas: DPD-F-1K0
    Pasiteirauti apie prekę
    Kaina 241.47 € su PVM
    ( 199.56 € be PVM )
    376.70 € Sutaupykite 135.23 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Dvigubas diferencinio slėgio daviklis su ekranu | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | DPD-F-1K0

    DPD-F-1K0 – Sentera Controls dvigubas diferencinio slėgio daviklis su ekranu, kurio gamyklinis matavimo diapazonas 0–1000 Pa. Jame integruoti du nepriklausomi skaitmeniniai diferencinio slėgio jutikliai ir du analoginiai / moduliuojami išėjimai: 0-10 VDC, 0-20 mA arba 0–100 % PWM signalas ir Modbus RTU ryšys. -F versija – 4 laidų jungimui su atskirais maitinimo ir analoginio išėjimo GND, maitinama tik 18–34 VDC; korpusas IP65, montuojamas ant sienos.

    Pagrindinė mintis:
    Du slėgio taškai – vienas korpusas: pvz., ventiliatoriaus slėgis ir filtro užterštumas, tiekimo ir ištraukimo pusės ar dvi zonos matuojami vienu prietaisu, su dviem nepriklausomais išėjimais ir bendra Modbus RTU linija. Tai mažiau montavimo, laidų ir vietos vėdinimo įrenginyje. Ekranas leidžia vertę pamatyti iškart vietoje – paleidžiant ir derinant sistemą nereikia nešiotis manometro.
    Matavimo diapazonas
    2 × 0–1000 Pa (gamyklinis)
    Išėjimas
    2 × 0-10 VDC / 0-20 mA / PWM + Modbus RTU
    Maitinimas
    18–34 VDC
    Apsaugos klasė
    IP65, ASA korpusas, LED ekranas

    Veikimo principas

    Daviklis tvirtinamas ant sienos ar kito tvirto paviršiaus šalia matavimo taškų, o prie aliumininių „+“ ir „–“ antgalių (6 mm vamzdeliui) žarnelėmis prijungiami matavimo taškai – kiekvienam iš dviejų jutiklių atskirai. Prijungimui patogu naudoti Sentera PSET-PVC-200 arba PSET-QF-200 rinkinius, oro greičiui – Pitot vamzdelio rinkinius PSET-PTS-200 / PSET-PTL-200.

    Kiekvienas iš dviejų integruotų skaitmeninių jutiklių matuoja slėgio skirtumą; galimi trys režimai: diferencinis slėgis (Pa), oro tūrio srautas (m³/h – pagal ventiliatoriaus K-faktorių arba Q = A × V) ir oro greitis (m/s – su išoriniu Pitot vamzdelio rinkiniu PSET-PTX-200). Gamykloje išėjimas sukalibruotas: 0 V esant 0 Pa, 10 V esant 1000 Pa. Per Modbus RTU (3SModbus programa arba Sensistant konfigūratorius) nustatomas darbo langas (min. intervalas 50 Pa slėgiui, 10 m³/h srautui, 1 m/s greičiui), išėjimo tipas, atsako laikas 0,1–10 s. Ekrane rodomas diferencinis slėgis arba oro srautas.

    Analoginis signalas tiesiogiai valdo Sentera greičio reguliatorių, dažnio keitiklį ar EC ventiliatorių – taip palaikomas pastovus slėgis ortakyje ar patalpoje, o BMS per Modbus gauna tikslią vertę. Diapazonas 0–1000 Pa – dažniausias pasirinkimas filtrų užterštumui ir slėgiui ortakyje komercinėse vėdinimo sistemose, kur darbo taškas yra keli šimtai Pa.

    Kuo naudingas DPD-F-1K0?
    Vienas prietaisas – slėgio, srauto ir greičio matavimas, analoginis ir Modbus RTU išėjimas, programuojamas diapazonas, du nepriklausomi kanalai, vietinis ekranas ir IP65 korpusas. Sandėlyje užtenka vieno modelio daugeliui objektų.

    Techninės specifikacijos

    Prekės tipas Dvigubas diferencinio slėgio daviklis su ekranu
    Gamintojas / kodas Sentera Controls / DPD-F-1K0
    Serija DPD (-F / -G; 0–1000 Pa, 0–2000 Pa, 0–4000 Pa, 0–10 000 Pa)
    Jutiklių skaičius 2 (nepriklausomi skaitmeniniai)
    Matavimo diapazonas 0–1000 Pa kiekvienam jutikliui (gamyklinis)
    Darbo režimai Diferencinis slėgis, oro srautas (K-faktorius arba Q = A × V), oro greitis (su PSET-PTX-200)
    Min. darbo intervalas 50 Pa (slėgis), 10 m³/h (srautas), 1 m/s (greitis)
    Tikslumas ±2 % darbo diapazono
    Atsako laikas 0,1–10 s (pasirenkamas)
    Išėjimai AO1 ir AO2 – po vieną kiekvienam jutikliui: 0-10 VDC (RL ≥ 50 kΩ), 0-20 mA (RL ≤ 500 Ω) arba 0–100 % PWM 1 kHz (RL ≥ 50 kΩ)
    Gamyklinis išėjimas 0 V esant 0 Pa, 10 V esant 1000 Pa
    PWM maitinimas Vidinis 3,3 arba 12 VDC (trumpikliai JP1/JP2) arba išorinis per pull-up rezistorių
    Ryšys Modbus RTU (RS485, A, /B); konfigūravimas 3SModbus arba Sensistant
    Maitinimo įtampa 18–34 VDC (tik nuolatinė srovė)
    Vartojimas maks. 1,85 W, Imax 100 mA (18–34 VDC)
    Jungimas Ne mažiau kaip 4 laidai, atskiri maitinimo ir išėjimo GND (-F)
    Gnybtai Vin, GND, A, /B, AO1, GND, AO2, GND
    Ekranas 4 skaitmenų 7 segmentų LED (slėgis arba oro srautas)
    Mygtukai / indikacija SW1 ir SW2 – kiekvieno jutiklio kalibravimas arba Modbus registrų atstatymas; LED: mirksi mėlynai – kalibravimas / atstatymas, mirksi žaliai – Modbus ryšys, šviečia – normalus darbas
    Slėgio antgaliai Aliuminiai, vamzdeliui Ø6 mm
    Laidų skerspjūvis 1,5 mm²; riebokšlis 3–6 mm
    Korpusas ASA plastikas, pilkas (RAL 9002), montuojamas ant sienos
    Apsaugos klasė IP65 (EN 60529)
    Darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos
    Terpė Švarus oras, neagresyvios ir nedegios dujos
    Svoris 0,15 kg (neto)
    Pakuotės matmenys 95 × 85 × 70 mm
    Atitiktis EMC 2014/30/ES (EN 61326-1, EN 61326-2-3), WEEE 2012/19/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Du nepriklausomi kanalai – du slėgio taškai su atskirais išėjimais AO1 ir AO2 – vienas daviklis vietoje dviejų.
    • Trys matavimo režimai – diferencinis slėgis, oro srautas m³/h pagal K-faktorių arba skerspjūvį ir oro greitis m/s su Pitot vamzdeliu.
    • Pasirenkamas išėjimas – 0-10 VDC, 0-20 mA arba PWM – tinka reguliatoriams, dažnio keitikliams, EC ventiliatoriams ir valdikliams.
    • Modbus RTU – visos matuojamos vertės ir nustatymai pasiekiami iš BMS / SCADA; konfigūruojama 3SModbus arba Sensistant.
    • Programuojamas darbo langas – min. ir maks. ribas galima susiaurinti (iki 50 Pa intervalo) – išėjimo signalas išnaudojamas tik reikiamam slėgiui.
    • Atsako laikas 0,1–10 s – slopina pulsacijas ir turbulenciją, signalas reguliatoriui būna stabilus.
    • Nulio kalibravimas mygtuku – SW1 / SW2 – greitas nulio patikrinimas objekte, taip pat Modbus registrų atstatymas į gamyklinius.
    • LED ekranas – 4 skaitmenų rodmuo vietoje – patogu paleidžiant, derinant ir aptarnaujant.
    • PWM su vidiniu ar išoriniu maitinimu – trumpikliu parenkamas 3,3 arba 12 VDC vidinis PWM maitinimas arba išorinis per pull-up rezistorių.
    • Atskiri maitinimo ir išėjimo GND – 4 laidų jungimas – signalo GND atskirtas nuo maitinimo, todėl daviklis tinka bendram 24 VDC tinklui su kitais įrenginiais.

    Kur naudojamas?

    • Vienu metu du matavimo taškai – pvz., ventiliatorius ir filtras, tiekimas ir ištraukimas
    • Filtrų užterštumo kontrolė vėdinimo įrenginiuose
    • Pastovaus slėgio ortakyje palaikymas (VAV sistemos)
    • Oro srauto matavimas per ventiliatoriaus K-faktorių
    • Oro greičio matavimas ortakyje su Pitot vamzdeliu
    • Minimalių vėdinimo normų užtikrinimas pastatuose
    • Švarios patalpos, virtuvės, laboratorijos – slėgio stebėjimas

    Naudojimas pagal poreikį

    Vėdinimo įrenginių aptarnavimo technikui.
    du 0–1000 Pa kanalai vienu metu stebi tiekimo ir ištraukimo filtrus, todėl keitimas planuojamas pagal faktinį slėgio kritimą.
    Pastato techninės priežiūros tarnybai.
    ekrane vietoje matomas slėgis ar oro srautas, o du kanalai leidžia vienu prietaisu prižiūrėti du sistemos taškus.
    Elektros skydų montuotojui su 24 VDC magistrale.
    -F versijos atskiri maitinimo ir išėjimo GND leidžia jungti daviklį į bendrą DC tinklą su kitais įrenginiais.

    Praktinis panaudojimas

    Jeigu vėdinimo įrenginyje reikia vienu metu stebėti filtrą ir palaikyti pastovų slėgį ortakyje, tada vienas DPD-F-1K0 kanalas jungiamas prieš ir už filtro, o kitas – prie ortakio; AO2 su gamykline skale 100 Pa = 1 V valdo ventiliatoriaus reguliatorių, o AO1 ar Modbus RTU praneša BMS apie filtro užterštumą. Abu taškus derinant galima tikrinti ekrane.

    Pritaikymo gidas: kaip naudojamas praktikoje

    DPD-F-1K0 pritaikomas skirtingiems objektams – keičiasi tik tai, kur prijungiamos žarnelės ir kur nukreipiamas signalas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Oro ruošimo įrenginys 1 jutiklis – ventiliatoriaus slėgis, 2 jutiklis – filtras; AO1 → reguliatorius, AO2 → BMS Vienas daviklis valdo ventiliatorių ir stebi filtrą Kiekvienas kanalas konfigūruojamas atskirai
    Vėdinimo įrenginio filtras Žarnelės prieš ir už filtro; AO1 arba Modbus → BMS Užsiteršus filtrui – aliarmas ir laiku planuojamas keitimas Darbo langą susiaurinkite iki filtro slėgio ribų
    Pastovus slėgis ortakyje Ortakio taškas ir aplinka; AO1 → Sentera reguliatorius / dažnio keitiklis / EC ventiliatorius Ventiliatoriaus greitis keičiamas taip, kad slėgis išliktų pastovus Atsako laiką padidinkite, jei signalas pulsuoja
    Oro srauto matavimas Ventiliatoriaus įsiurbimo antgalio matavimo taškai (PSET-PVC-200) Daviklis rodo ir perduoda m³/h pagal K-faktorių K-faktorių rasite ventiliatoriaus dokumentacijoje
    Oro greitis ortakyje Pitot vamzdelis PSET-PTS-200 / PSET-PTL-200 Matuojamas m/s, srautas skaičiuojamas Q = A × V Pitot vamzdelį statykite tiesioje ortakio atkarpoje
    Objektas su BMS Modbus RTU (A, /B) Vertės ir nustatymai valdomi centralizuotai -F ir -G versijų viename tinkle nemaišykite

    Kaip parinkti dvigubo slėgio daviklio diapazoną

    Matavimo diapazonas / jungimas Rekomenduojamas modelis
    0–1000 Pa, 3 laidų, 24 VAC/VDC DPD-G-1K0 (filtrai, ortakių slėgis, VAV)
    0–1000 Pa, 4 laidų, 18–34 VDC DPD-F-1K0 (filtrai, ortakių slėgis, VAV) ← šis modelis
    0–2000 Pa, 3 laidų, 24 VAC/VDC DPD-G-2K0 (universalus AHU / ventiliatorių)
    0–2000 Pa, 4 laidų, 18–34 VDC DPD-F-2K0 (universalus AHU / ventiliatorių)
    0–4000 Pa, 3 laidų, 24 VAC/VDC DPD-G-4K0 (aukštesnio slėgio ventiliatoriai)
    0–4000 Pa, 4 laidų, 18–34 VDC DPD-F-4K0 (aukštesnio slėgio ventiliatoriai)
    0–10 000 Pa, 3 laidų, 24 VAC/VDC DPD-G-10K (aukšto slėgio pramonė)
    0–10 000 Pa, 4 laidų, 18–34 VDC DPD-F-10K (aukšto slėgio pramonė)
    Taisyklė: diapazoną rinkitės taip, kad didžiausias darbo slėgis būtų maždaug 50–80 % viršutinės ribos – per Modbus RTU darbo langą galima susiaurinti, bet ne praplėsti. -G (3 laidų) versija tinka 24 VAC arba DC maitinimui su bendru GND; -F (4 laidų) – tik DC su atskirais GND, kai išėjimo GND turi būti atskirtas nuo maitinimo GND (pvz., DC maitinamuose tinkluose su kitais įrenginiais). -F ir -G viename tinkle nemaišykite.
    Kada rinktis kitą sprendimą: be ekrano – HPD serija; vienam taškui – DPS (su ekranu) arba HPS (be ekrano); mažiems patalpų slėgiams – DPS-x--LP / HPS-x--LP (-125…+125 Pa); prijungimo rinkiniai PSET-PVC-200, PSET-QF-200, Pitot vamzdeliai PSET-PTS-200 / PSET-PTL-200; Modbus konfigūravimui – CNVT-USB-RS485-SET keitiklis; 24 VDC maitinimui – SEPS8-24-40.

    Pliusai

    • Du nepriklausomi jutikliai ir išėjimai viename korpuse
    • Slėgis, oro srautas ir greitis viename daviklyje
    • 0-10 VDC / 0-20 mA / PWM išėjimas ir Modbus RTU
    • Programuojamas darbo langas ir atsako laikas
    • Tikslumas ±2 % darbo diapazono
    • IP65 ASA korpusas, aliuminiai antgaliai
    • 4 skaitmenų LED ekranas vertei vietoje

    Minusai / ribojimai

    • Tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C
    • Pilnam konfigūravimui reikia Modbus RTU (3SModbus / Sensistant) ir CNVT-USB-RS485 keitiklio
    • Maitinama tik DC ir jungiama ne mažiau kaip 4 laidais; 24 VAC maitinimui – DPD-G-1K0
    • Nėra -125…+125 Pa versijos – patalpų slėgio skirtumui rinkitės DPS-F--LP
    • Oro greičiui reikalingas atskiras Pitot vamzdelio rinkinys PSET-PTS-200 / PSET-PTL-200

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas / automatikas, atjungus maitinimą.
    • Maitinimas tik 18–34 VDC.
    • -F versija netinka 3 laidų jungimui: naudokite ne mažiau kaip 4 laidus ir nesujunkite maitinimo bei išėjimo GND – kitaip matavimas bus klaidingas.
    • -F ir -G tipo daviklių viename tinkle nenaudokite.
    • Daviklis skirtas tik švariam orui ir neagresyvioms, nedegioms dujoms; darbo aplinka -5…+65 °C, < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    2 × 0–1000 Pa
    0-10 VDC / 0-20 mA / PWM
    Modbus RTU
    18–34 VDC
    IP65
    LED ekranas
    Tinka, kai reikia:
    • matuoti du slėgio taškus vienu prietaisu;
    • matuoti slėgio skirtumą 0–1000 Pa ribose ir perduoti jį reguliatoriui ar BMS;
    • palaikyti pastovų slėgį ar srautą valdant ventiliatorių;
    • integruoti matavimą į BMS per Modbus RTU.
    Patikrinkite prieš naudojimą:
    • didžiausią darbo slėgį – ar jis telpa į diapazoną 0–1000 Pa;
    • valdiklio maitinimą ir jungimą: 3 laidai su bendru GND (-G) ar 4 laidai su atskirais GND (-F);
    • ar reikės oro srauto (ventiliatoriaus K-faktorius) arba greičio (Pitot rinkinys) matavimo.
    Svarbus priminimas: DPD-F-1K0 matuoja tik švaraus oro ir neagresyvių, nedegių dujų slėgio skirtumą; prijungimo žarnelės ir Pitot vamzdeliai užsakomi atskirai.

    DUK

    Ar DPD-F-1K0 galima maitinti 24 VAC?
    Ne – -F versija maitinama tik 18–34 VDC, o 24 VAC maitinimui rinkitės DPD-G-1K0.
    Ar galima pakeisti matavimo diapazoną?
    Per Modbus RTU darbo langą galima susiaurinti iki 50 Pa intervalo gamykliniame 0–1000 Pa diapazone, tačiau praplėsti jo negalima.
    Ar daviklis matuoja oro srautą ir greitį?
    Taip – oro srautą m³/h pagal ventiliatoriaus K-faktorių arba Q = A × V, o oro greitį m/s su Pitot vamzdelio rinkiniu PSET-PTS-200 arba PSET-PTL-200.
    Kokius signalus gausiu?
    Du išėjimus AO1 ir AO2 (po vieną kiekvienam jutikliui) su pasirenkamu 0-10 VDC, 0-20 mA arba PWM signalu ir Modbus RTU ryšį.
    Ar turi ekraną?
    Taip, 4 skaitmenų 7 segmentų LED ekranas rodo diferencinį slėgį arba oro srautą.
    Kaip sukonfigūruoti daviklį?
    Per RS485 su CNVT-USB-RS485 keitikliu ir Sentera 3SModbus programa arba Sensistant konfigūratoriumi.

    Dvigubas diferencinio slėgio daviklis su ekranu | 2×0-1000Pa | 2×0-10VDC/0-20mA/PWM | Modbus RTU | 24VDC | 4 laidų | IP65 | Sentera Controls | DPD-F-1K0

    Sentera DPD-F-1K0 – dvigubas diferencinio slėgio daviklis su ekranu 0–1000 Pa su dviem kanalais, 0-10 VDC / 0-20 mA / PWM ir Modbus RTU, 18–34 VDC, 4 laidų, IP65 – filtrų užterštumo kontrolei, pastovaus slėgio ortakyje palaikymui ir oro srauto matavimui mažose bei vidutinėse vėdinimo sistemose.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
