  • Nauja prekė   Dvigubas mygtukas | START–STOP | 22 mm | 1NO+1NC | raudona-žalia | be pašvietimo | plastikinis | IP40 | Promfactor Baltic | FP Prec LG Pl

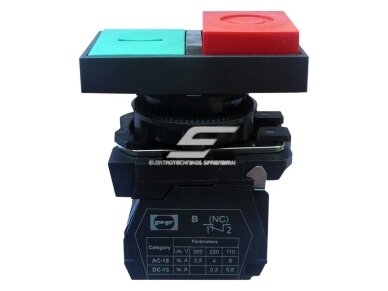

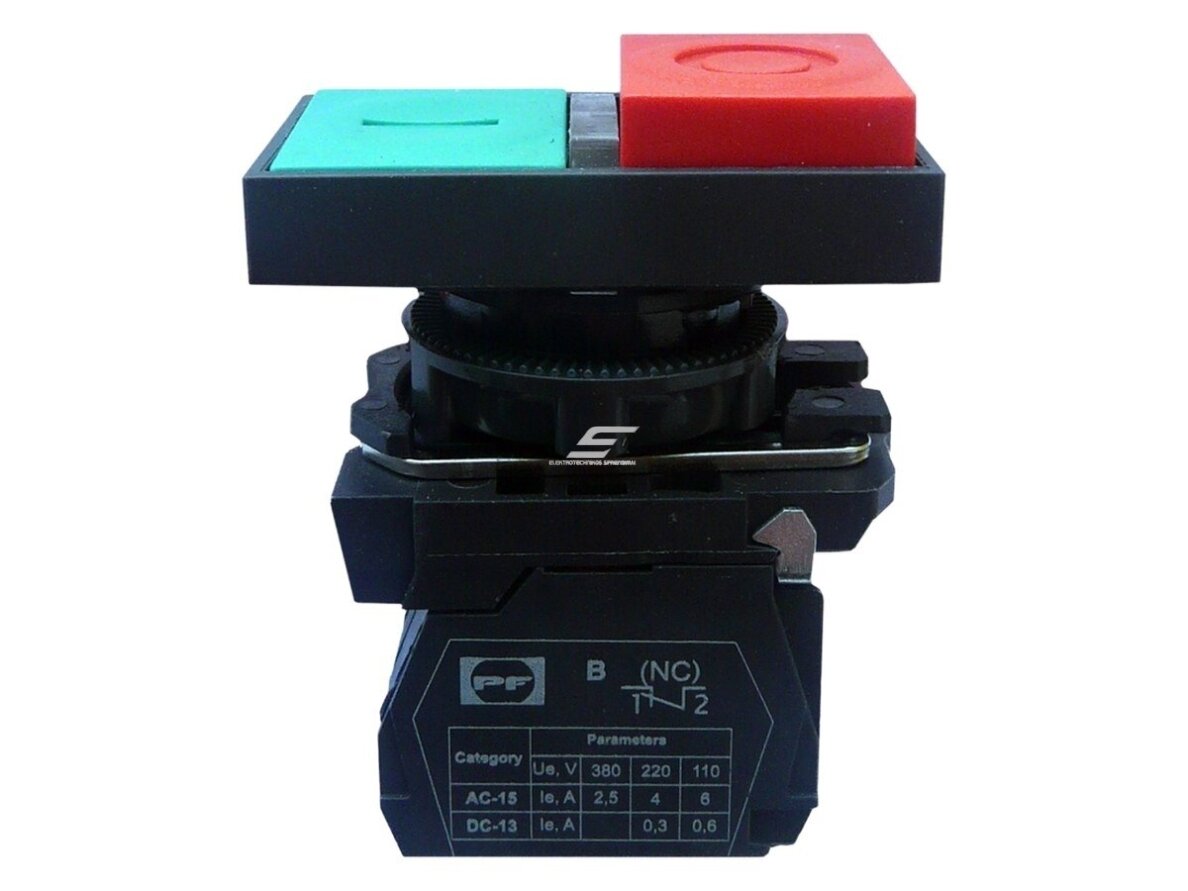

    Dvigubas mygtukas | START–STOP | 22 mm | 1NO+1NC | raudona-žalia | be pašvietimo | plastikinis | IP40 | Promfactor Baltic | FP Prec LG Pl

    Kodas: FP Prec LG Pl
    Pasiteirauti apie prekę
    Kaina 4.08 € su PVM
    ( 3.37 € be PVM )

    FP Prec LG Pl – plastikinis dvigubas START–STOP mygtukas su 1NO+1NC kontaktais, viena Ø 22 mm skylė, IP40, variklių savilaikos valdymui.

  • Prekės aprašymas

    Dvigubas mygtukas | START–STOP | 22 mm | 1NO+1NC | raudona-žalia | be pašvietimo | plastikinis | IP40 | Promfactor Baltic | FP Prec LG Pl

    FP Prec LG Pl – Promfactor Baltic plastikinis dvigubas START–STOP mygtukinis jungiklis (raudona–žalia) su 1NO+1NC kontaktais, be pašvietimo, montuojamas į vieną Ø 22 mm skylę; priekinės dalies apsaugos laipsnis IP40.

    Pagrindinė mintis:
    Viename elemente sujungti žalias START (1NO) ir raudonas STOP (1NC) mygtukai, todėl variklio savilaikos valdymui pakanka vienos Ø 22 mm skylės.
    Kontaktai
    1NO (START) + 1NC (STOP)
    Pašvietimas
    nėra
    Montavimas
    viena Ø 22 mm skylė
    Korpusas
    plastikinis, IP40 iš priekio

    Veikimo principas

    Dvigubas mygtukas įstatomas į vieną Ø 22 mm skylę ir priveržiamas veržle; START mygtuko 1NO ir STOP mygtuko 1NC gnybtai jungiami į kontaktoriaus valdymo grandinę (0,8 Nm).

    Paspaudus žalią START 1NO kontaktas užsidaro ir kontaktorius įsijungia, o savilaika jį išlaiko; paspaudus raudoną STOP 1NC kontaktas atsidaro ir ritės grandinė nutrūksta.

    Rezultatas – visa START–STOP savilaikos schema valdoma iš vieno elemento, todėl dėžutė ar durys gali būti mažesnės.

    Kuo naudingas FP Prec LG Pl?
    START ir STOP viename Ø 22 mm elemente: mažiau skylių, mažiau vietos ir greitesnis montavimas.

    Techninės specifikacijos

    Prekės tipas Dvigubas mygtukinis jungiklis START–STOP
    Gamintojas / kodas Promfactor Baltic / FP Prec LG Pl
    Korpusas plastikinis
    Spalvos žalia (START) / raudona (STOP)
    Kontaktai 1NO + 1NC
    Pašvietimas nėra
    Standartas IEC/EN 60947-5
    Dažnis 50/60 Hz
    Izoliacijos įtampa Ui 660 V
    Atsparumas (elektrinis / mechaninis) 100 000 / 1 000 000 ciklų
    Apsaugos laipsnis IP40 iš valdymo pusės (IP67 su silikoniniu gaubtuvu); IP20 iš montavimo pusės
    Montavimo skylė Ø 22 mm
    Varžtų užveržimo momentas 0,8 Nm
    Darbo temperatūra -25…+45 °C
    Sandėliavimo temperatūra -25…+60 °C
    Aukštis virš jūros lygio iki 2000 m
    Kontakto komutacija (FP serija) 0,3–8 A; 48–400 V AC / 24–220 V DC

    Pagrindinės funkcijos

    • START mygtukas su 1NO – paleidžia kontaktorių savilaikos schemoje.
    • STOP mygtukas su 1NC – nutraukia ritės grandinę – saugi STOP logika.
    • Viena Ø 22 mm skylė – du mygtukai užima vieno vietą.
    • Be fiksacijos – impulsiniai mygtukai tinka savilaikos schemoms.
    • Plastikinis korpusas – lengvas ir ekonomiškas.
    • Silikoninis gaubtuvas FP SDSS – START–STOP gaubtuvas apsaugo priekinę dalį nuo dulkių ir drėgmės.

    Kur naudojamas?

    • Siurblių ir ventiliatorių vietiniai valdymo postai
    • Vienvietės mygtukų dėžutės prie variklių
    • Kompresorių ir transporterių valdymas
    • Siauri skydai su ribota vieta duryse
    • Žemės ūkio įrenginių (sraigtų, ventiliatorių) valdymas
    • Dirbtuvių staklių START–STOP valdymas

    Naudojimas pagal poreikį

    Plastikinių valdymo postų komplektuotojui.
    FP Prec LG Pl – plastikinė START–STOP LG versija, suderinama su metaliniu FP Prec LG pagal funkciją.
    Skydų surinkėjui, unifikuojančiam komplektaciją.
    kai objekte jau naudojami FP Prec LG, plastikinė LG versija leidžia išlaikyti tą pačią valdymo logiką pigesniuose skyduose.
    Remonto ir serviso komandoms.
    dvigubas plastikinis mygtukas greitai pakeičia du atskirus mygtukus vienoje Ø 22 mm skylėje.

    Praktinis panaudojimas

    Jeigu ventiliatoriaus valdymo postas turi tik vieną Ø 22 mm skylę, tada FP Prec LG Pl 1NO jungiamas kaip START lygiagrečiai savilaikos kontaktui, o 1NC – kaip STOP nuosekliai su kontaktoriaus rite.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FP Prec LG Pl jungiamas į klasikinę savilaikos schemą – keičiasi tik objektas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Variklio savilaika 1NO lygiagrečiai su pagalbiniu NO, 1NC nuosekliai su rite START–STOP iš vieno elemento Šiluminę relę palikite ritės grandinėje
    Vienvietė dėžutė Viena Ø 22 mm skylė Kompaktiškas vietinis postas Drėgnoje vietoje naudokite FP SDSS gaubtuvą
    Dvi valdymo vietos START lygiagrečiai, STOP nuosekliai su kitu postu Valdymas iš dviejų vietų Ženklinkite laidus
    PLC įėjimai 1NO ir 1NC į du PLC įėjimus PLC gauna START ir STOP komandas STOP programoje naudokite NC logiką

    Kaip parinkti FP START–STOP dvigubą mygtuką

    Tipas / pašvietimas / korpusas Rekomenduojamas modelis
    START–STOP, 1NO+1NC, be pašvietimo, metalinis FP Prec LG (dvigubas mygtukas)
    START–STOP, 1NO+1NC, LED 230 V, metalinis FP PrecI LG (dvigubas mygtukas su indikacija)
    START–STOP, 1NO+1NC, LED 24 V, metalinis FP PrecI24 LG (dvigubas mygtukas su indikacija)
    START–STOP, 1NO+1NC, be pašvietimo, plastikinis FP Prec Pl (dvigubas mygtukas)
    START–STOP, 1NO+1NC, be pašvietimo, plastikinis (LG versija) FP Prec LG Pl (dvigubas mygtukas) ← šis modelis
    Taisyklė: LED versiją rinkitės, kai reikia veikimo indikacijos (FP PrecI LG – 230 V, FP PrecI24 LG – 24 V), be pašvietimo – kai indikacija nereikalinga; metalinė – intensyviam naudojimui, plastikinė Pl – ekonomiškiems postams.
    Kada rinktis kitą sprendimą: plastikinė versija – FP Prec Pl; metalinė – FP Prec LG; su LED – FP PrecI LG (230 V), FP PrecI24 LG (24 V); atskiri mygtukai – FP PCP gr Pl ir FP PCP r Pl; gaubtuvas – FP SDSS.

    Pliusai

    • START ir STOP vienoje Ø 22 mm skylėje
    • 1NO + 1NC – visa savilaikos schema
    • Izoliacijos įtampa Ui 660 V, IEC/EN 60947-5
    • 1 000 000 mechaninių ciklų
    • Ekonomiškas sprendimas be pašvietimo
    • Plastikinis korpusas

    Minusai / ribojimai

    • Nėra pašvietimo – indikacijai rinkitės FP PrecI LG arba FP PrecI24 LG
    • Priekinė dalis IP40 – lauke naudokite FP SDSS gaubtuvą ir apsauginę dėžutę
    • STOP be fiksacijos – nėra avarinio stabdymo įtaisas
    • Abu mygtukai arti vienas kito – pirštinėmis dirbant patogiau atskiri iškilę mygtukai FP PCPB
    • Plastikinis korpusas mažiau atsparus smūgiams nei metalinis FP Prec LG

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus valdymo grandinės įtampą.
    • Valdymo grandinę apsaugokite saugikliu ar automatiniu jungikliu.
    • Gnybtų varžtus priveržkite 0,8 Nm momentu, daugiagyslių laidų galus užspauskite antgaliais.
    • STOP mygtukas be fiksacijos nėra avarinio stabdymo įtaisas pagal EN ISO 13850.

    Greitas pasirinkimo gidas

    Ø 22 mm
    1NO+1NC
    START–STOP
    raudona-žalia
    plastikinis
    be pašvietimo
    Tinka, kai reikia:
    • reikia START ir STOP vienoje skylėje;
    • valdote variklį savilaikos schema;
    • būsenos indikacija nereikalinga.
    Patikrinkite prieš naudojimą:
    • ar pakanka 1NO + 1NC kontaktų;
    • ar reikia LED pašvietimo ir kokios įtampos;
    • ar IP40 pakanka montavimo vietai.
    Svarbus priminimas: FP Prec LG Pl yra plastikinis dvigubas START–STOP mygtukas su 1NO+1NC be pašvietimo.

    DUK

    Kokie kontaktai?
    START mygtukas turi 1NO, o STOP mygtukas – 1NC kontaktą.
    Ar FP Prec LG Pl turi pašvietimą?
    Ne, tai versija be pašvietimo, o LED versijos žymimos FP PrecI LG ir FP PrecI24 LG.
    Kokio dydžio skylės reikia?
    Dvigubas mygtukas montuojamas į vieną standartinę Ø 22 mm skylę.
    Ar mygtukai fiksuojasi?
    Ne, abu mygtukai yra be fiksacijos ir atleidus grįžta į pradinę padėtį.
    Kaip apsaugoti nuo drėgmės?
    Priekinę dalį galima uždengti silikoniniu START–STOP gaubtuvu FP SDSS.
    Ar yra metalinė versija?
    Taip, metalinė versija be pašvietimo žymima FP Prec LG.

    Dvigubas mygtukas | START–STOP | 22 mm | 1NO+1NC | raudona-žalia | be pašvietimo | plastikinis | IP40 | Promfactor Baltic | FP Prec LG Pl

    Promfactor Baltic FP Prec LG Pl – plastikinis dvigubas START–STOP mygtukas 1NO+1NC, raudona-žalia, Ø 22 mm, IP40 – variklių savilaikos valdymui iš vienos skylės.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
