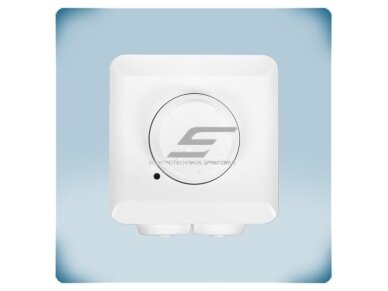

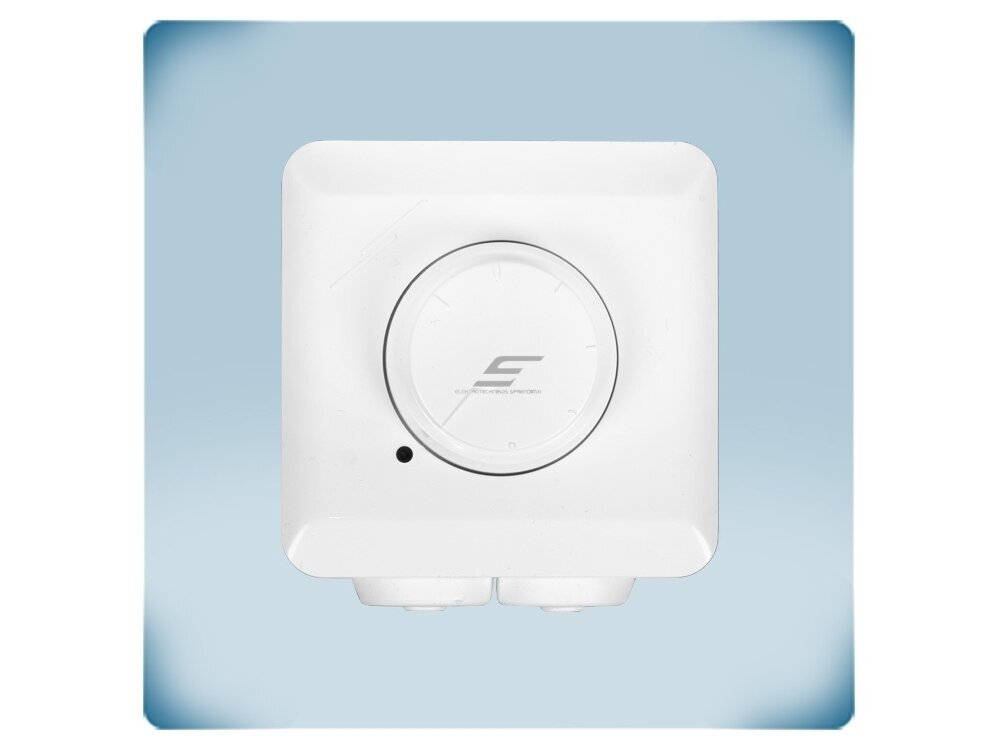

    Nauja prekė   -45.25€EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP 1

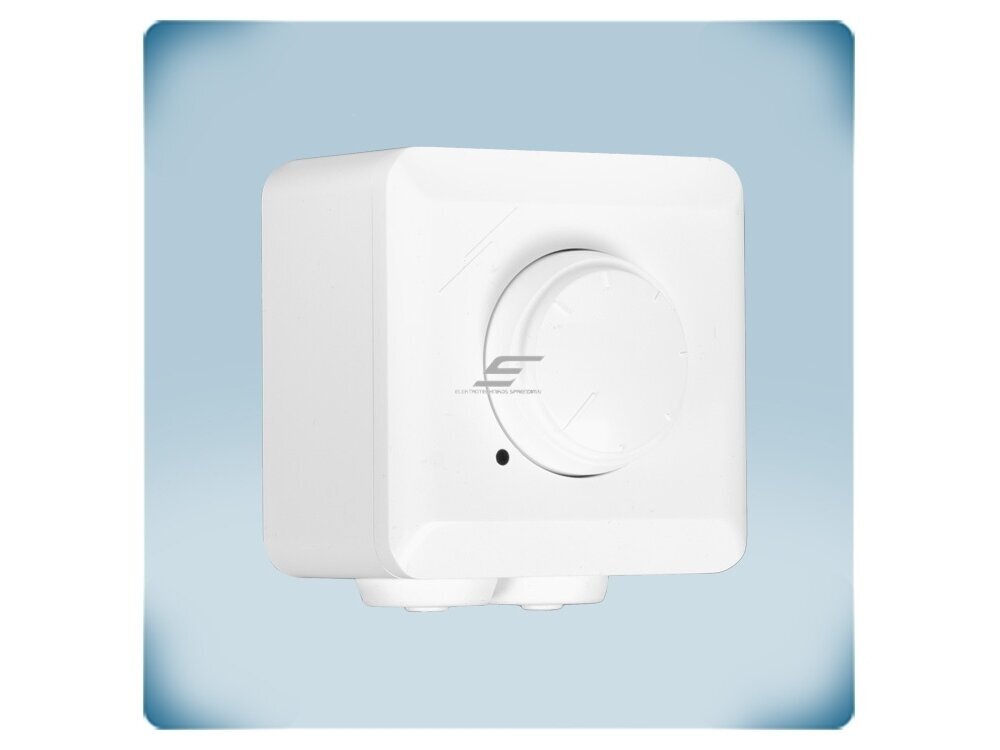

    Nauja prekė   -45.25€EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP 2

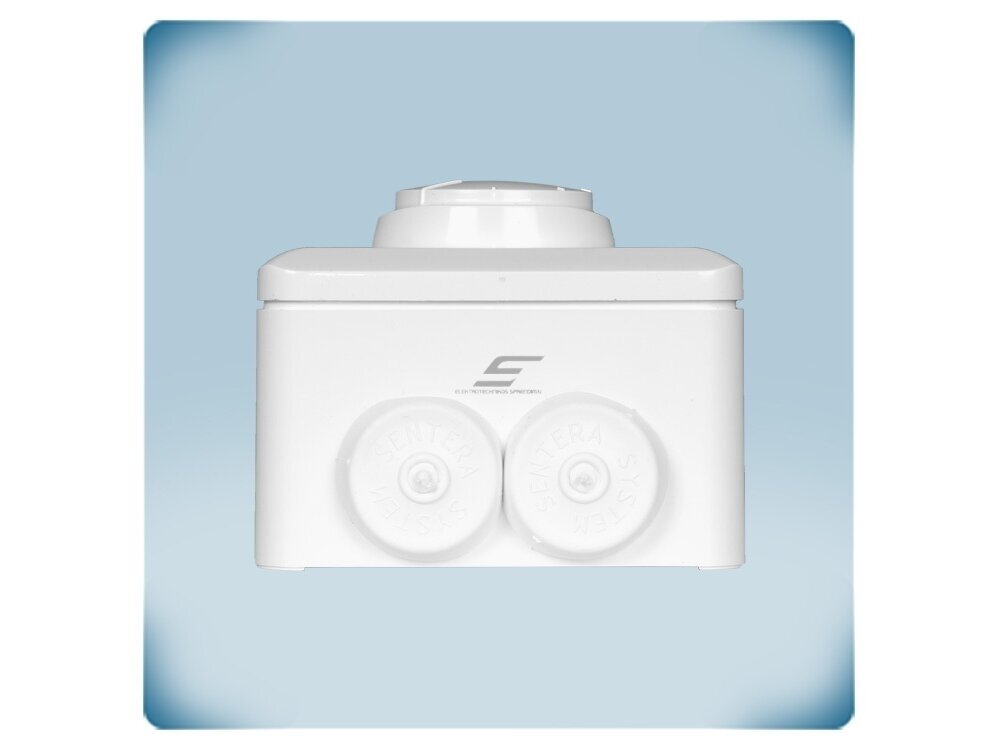

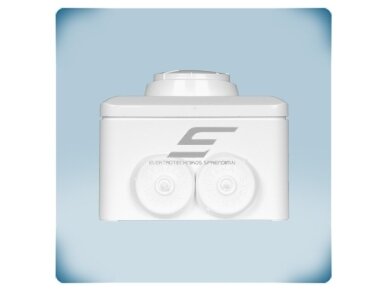

    Nauja prekė   -45.25€EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP 3

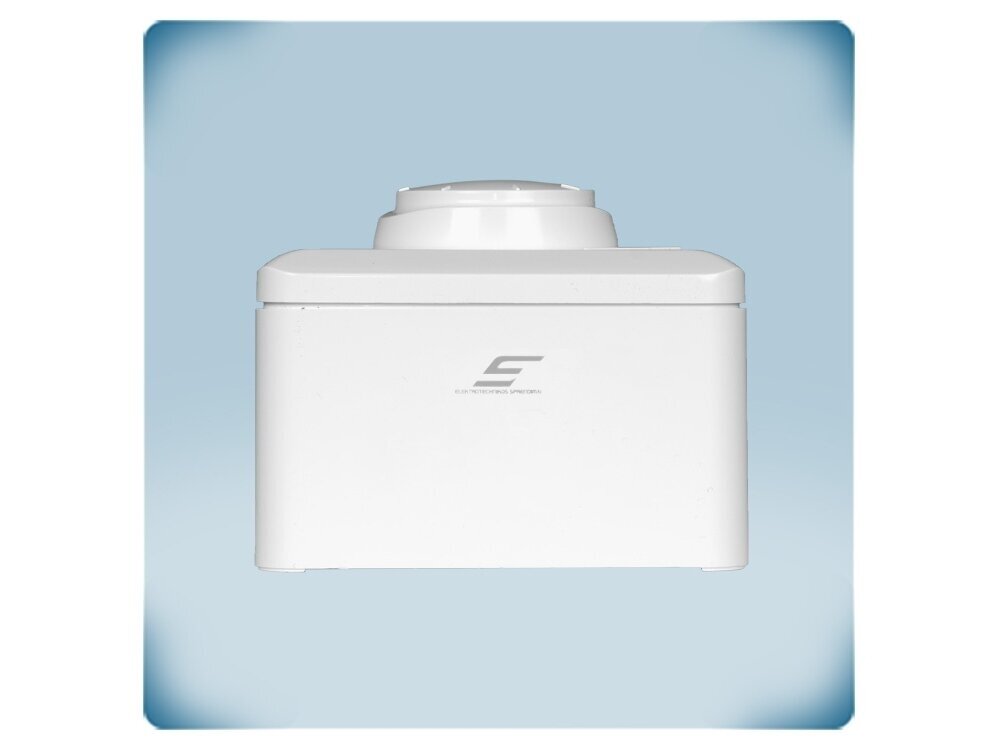

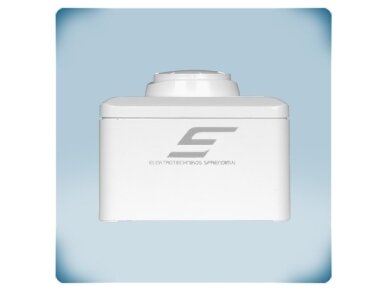

    Nauja prekė   -45.25€EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP 4
    Nauja prekė   -45.25€EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP 5

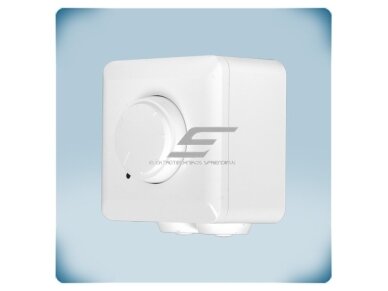

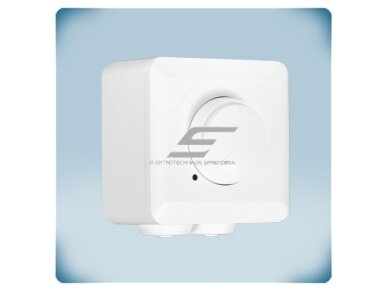

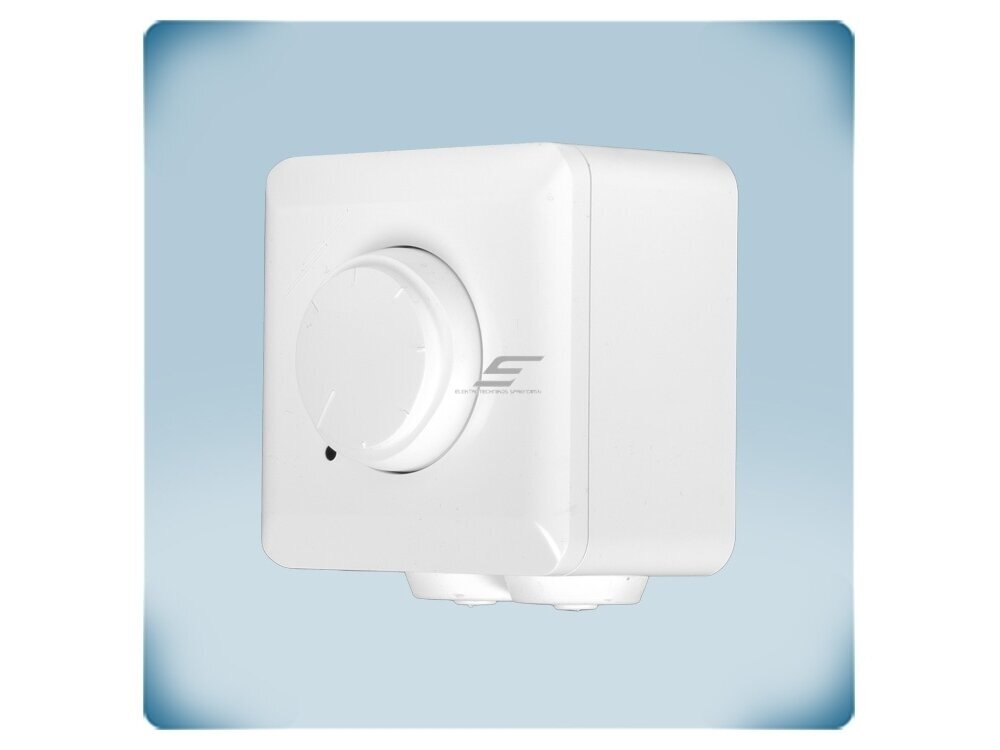

    EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP

    Kodas: SPVL8-010-EP
    Pasiteirauti apie prekę
    Kaina 80.82 € su PVM
    ( 66.79 € be PVM )
    126.07 € Sutaupykite 45.25 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP

    SPVL8-010-EP – Sentera Controls EC ventiliatorių reguliatorius su Modbus / DCI išėjimu, skirtas EBM-Papst filtrų ventiliatorių blokams (FFU) su EC varikliais, įskaitant K3G seriją su Modbus / DCI sąsaja. Vienas reguliatorius konfigūruoja, valdo ir stebi iki 20 ventiliatorių.

    Pagrindinė mintis:
    Vietoj analoginio signalo kiekvienam ventiliatoriui – viena skaitmeninė grandinė: reguliatorius pats aptinka prijungtus FFU, priskiria jiems tinklo ID, o RGB šviesos diodas parodo, ar visi ventiliatoriai veikia be klaidų.
    Maitinimas
    85–305 VAC, 50–60 Hz
    Išėjimas
    Modbus / DCI (EBM-Papst)
    Ventiliatorių kiekis
    iki 20
    Apsauga
    IP44 / IP54

    Veikimo principas

    Reguliatorius maitinamas iš tinklo, o EBM-Papst FFU ventiliatoriai jungiami grandine Cat5 / UTP kabeliu su RJ45 jungtimis (RS485 + DCI). Paleidimo metu kiekvienas ventiliatorius automatiškai sukonfigūruojamas ir gauna tinklo ID.

    Tai ne galios reguliatorius: variklių maitinimas jungiamas atskirai, o SPVL8-010-EP siunčia tik skaitmenines greičio komandas ir nuskaito būseną.

    Rankenėle visų ventiliatorių greitis keičiamas tolygiai nuo 10 % iki 100 % (arba atvirkščiai), kraštinė padėtis – OFF. Vmin, Vmax ir kryptis nustatomi per Modbus RTU holding registrus.

    Inžinieriaus pastaba: RGB šviesos diodas rodo, ar instaliacija tvarkinga, ar reikia konfigūracijos, ar kuris nors variklis neatsako, ar yra įspėjimų ar klaidų – tai labai sutrumpina švariųjų patalpų paleidimo darbus.

    Kuo naudingas SPVL8-010-EP?
    Iki 20 FFU ventiliatorių paleidžiama, valdoma ir stebima vienu prietaisu be atskiro valdiklio ar programavimo kiekvienam ventiliatoriui.

    Techninės specifikacijos

    Prekės tipas EC ventiliatorių reguliatorius su Modbus / DCI išėjimu
    Gamintojas / kodas Sentera Controls / SPVL8-010-EP
    Tinkami ventiliatoriai EBM-Papst FFU su EC varikliais ir Modbus / DCI sąsaja (įskaitant K3G seriją)
    Maitinimo įtampa 85–305 VAC, 50–60 Hz
    Išėjimas Modbus / DCI (grandininis jungimas)
    Ventiliatorių kiekis Iki 20
    Valdymo diapazonas 10–100 %, OFF padėtis
    Nustatymai Vmin, Vmax, kryptis – per Modbus RTU holding registrus
    Būsenos indikacija RGB šviesos diodas ir Modbus input registrai
    Jungtys Maitinimas 0,5–1,5 mm²; ventiliatoriai – Cat5 / UTP, RJ45 (RS485 + DCI)
    Montavimas Potinkinis (IP44) arba virštinkinis (IP54)
    Apsaugos klasė IP44 / IP54 (EN 60529)
    Darbo aplinka 0–40 °C, 5–95 % rH be kondensacijos
    Svoris 0,153 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Automatinė konfigūracija – kiekvienas ventiliatorius sukonfigūruojamas ir gauna tinklo ID automatiškai.
    • Iki 20 ventiliatorių – viena Modbus / DCI grandinė.
    • Būsenos stebėjimas – RGB šviesos diodas ir Modbus input registrai: neatsakantys varikliai, įspėjimai, klaidos.
    • OFF padėtis – visi ventiliatoriai sustabdomi rankenėle.
    • Bootloader – programinės įrangos atnaujinimas per Modbus RTU.

    Kur naudojamas?

    • Švariosios patalpos su FFU lubomis
    • Farmacijos, elektronikos, maisto pramonės gamybos zonos
    • Laboratorijos ir operacinės su EBM-Papst FFU
    • Esamų FFU sistemų modernizavimas

    Naudojimas pagal poreikį

    Švariųjų patalpų montuotojui.
    Automatinė ID ir konfigūracija – greitas paleidimas.
    Priežiūros inžinieriui.
    RGB indikacija iškart parodo neatsakantį ventiliatorių ar klaidą.
    Objekto valdytojui.
    Visi FFU valdomi viena rankenėle.

    Pritaikymo gidas: kaip naudojamas praktikoje

    SPVL8-010-EP pritaikomas skirtingoms FFU sistemoms – keičiasi tik ventiliatorių kiekis ir jungimo būdas:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Švariųjų patalpų lubos su FFU Iki 20 EBM-Papst FFU → Modbus / DCI grandinė (RJ45) Visi filtrų blokai dirba vienodu greičiu Naudokite Cat5 / UTP kabelį
    Laboratorija FFU su K3G ventiliatoriais → Modbus / DCI Greitis keičiamas pagal darbo režimą rankenėle Vmin nustatykite pagal min. švarumo klasės srautą
    FFU sistemos paleidimas Naujai prijungti ventiliatoriai → automatinė konfigūracija ID priskiriami automatiškai Stebėkite RGB šviesos diodą: mirksi – reikia konfigūracijos
    Sistema su BMS Modbus RTU registrai Būsena ir klaidos matomos centralizuotai Registrų sąrašas – Sentera Modbus registrų lentelėje

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    Reikia OFF ir Modbus RTU, vienas EC ventiliatorius SPV-8-010-PM (OFF, Modbus RTU)
    Reikia sauso kontakto (4 A) ir Modbus RTU SPV-8-010-CP (sausas kontaktas 4 A, Modbus RTU)
    Reikia valdyti kelis EC ventiliatorius vienu signalu SPV-8-010-MF (0-10 VDC, RL ≥ 1 kΩ, sausas kontaktas 4 A)
    Reikia valdyti EBM-Papst FFU per Modbus / DCI (iki 20 vnt.) SPVL8-010-EP (Modbus / DCI, iki 20 ventiliatorių) ← šis modelis
    Taisyklė: SPVL8-010-EP tinka tik ventiliatoriams su EBM-Papst Modbus / DCI sąsaja; vienam reguliatoriui – iki 20 ventiliatorių. Ventiliatoriams su analoginiu 0-10 V įėjimu rinkitės SPV-8-010-MF ar SPV-8-010-PM.
    Kada rinktis kitą sprendimą: analoginiu 0-10 VDC signalu valdomiems EC ventiliatoriams – SPV-8 serija (PM / CP / MF); su ekranu – RDCV9-AD.

    Pliusai

    • Iki 20 FFU ventiliatorių
    • Automatinė konfigūracija ir ID priskyrimas
    • Būsenos ir klaidų indikacija RGB šviesos diodu
    • OFF padėtis
    • Maitinimas 85–305 VAC

    Minusai / ribojimai

    • Tinka tik ventiliatoriams su EBM-Papst Modbus / DCI sąsaja
    • Daugiau nei 20 ventiliatorių – reikia kelių reguliatorių
    • Darbo temperatūra 0–40 °C
    • Kontaktų ar aliarmo išėjimų techniniame lape nenurodyta

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus visų prijungiamų įrenginių maitinimą.
    • Gnybtuose yra tinklo įtampa – prijungti tik atjungus maitinimą.
    • Gnybtų 4 ir 5 nejunkite.
    • Ventiliatorių grandinei naudokite Cat5 / UTP kabelį su RJ45 jungtimis.
    • Naudoti 0–40 °C, 5–95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    EBM-Papst FFU
    Modbus / DCI
    iki 20 ventiliatorių
    85–305 VAC
    IP44 / IP54
    Tinka, kai reikia:
    • valdyti iki 20 EBM-Papst FFU ventiliatorių viena rankenėle;
    • automatiškai paleisti ir konfigūruoti FFU;
    • stebėti ventiliatorių būseną ir klaidas.
    Patikrinkite prieš naudojimą:
    • ar ventiliatoriai turi EBM-Papst Modbus / DCI sąsają;
    • ventiliatorių kiekį (≤ 20);
    • Cat5 / UTP kabelio trasą.
    Svarbus priminimas: SPVL8-010-EP – tai skaitmeninis valdymo ir stebėjimo įrenginys, ne galios reguliatorius; ventiliatorių maitinimas jungiamas atskirai.

    DUK

    Kiek ventiliatorių galima prijungti?
    Iki 20.
    Ar tinka kitų gamintojų EC ventiliatoriams?
    Ne – jis skirtas EBM-Papst ventiliatoriams su Modbus / DCI sąsaja.
    Kaip priskiriami adresai?
    Automatiškai – reguliatorius pats priskiria tinklo ID kiekvienam ventiliatoriui.
    Kaip sužinoti apie gedimą?
    RGB šviesos diodas rodo neatsakančius variklius, įspėjimus ir klaidas; tą pačią informaciją galima nuskaityti per Modbus RTU.

    EBM-Papst FFU filtrų blokų ventiliatorių reguliatorius | Sentera Controls | SPVL8-010-EP

    Sentera SPVL8-010-EP – EBM-Papst FFU filtrų blokų EC ventiliatorių reguliatorius su Modbus / DCI: iki 20 ventiliatorių, automatinė konfigūracija, RGB būsenos indikacija, 85–305 VAC, IP44 / IP54.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
