Elektromagnetinė durų spyna | sklendė | 12VDC | NC | jėga 800kg | su 0/3/6s uždelsimu | atrakinama įjungus maitinimą

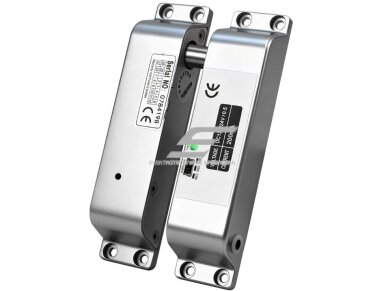

Paviršinio montavimo elektrinė kaištinė durų spyna – 12 V DC, NC, 0/3/6 s uždelsimas, 4 laidų sąsaja

Paviršinio montavimo elektrinė kaištinė durų spyna skirta durims užrakinti prieigos kontrolės sistemose. Ši konkreti spynos versija veikia NC principu: kai maitinimas atjungtas, spynos kaištis lieka išstumtas ir durys yra užrakintos, o padavus 12 V DC maitinimą kaištis įtraukiamas ir durys atrakinamos.

Spyna gali būti valdoma kodine klaviatūra, kortelių skaitytuvu, biometriniu terminalu, domofonu, prieigos kontrolės valdikliu arba kitu tinkamą signalą perduodančiu įrenginiu. Spyna turi 4 laidų, 12–24 V sąsają. Tiksli laidų paskirtis ir prijungimo schema turi būti tikrinama pagal kartu su gaminiu pateikiamą schemą.

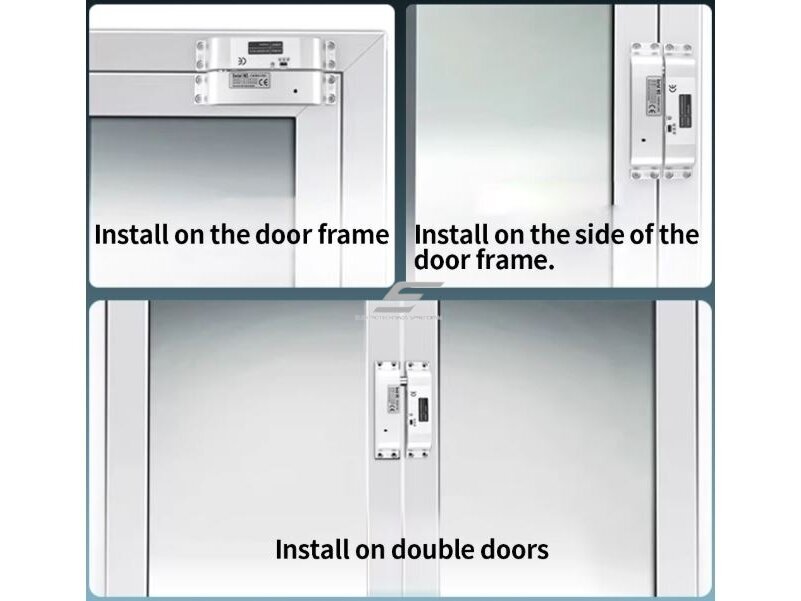

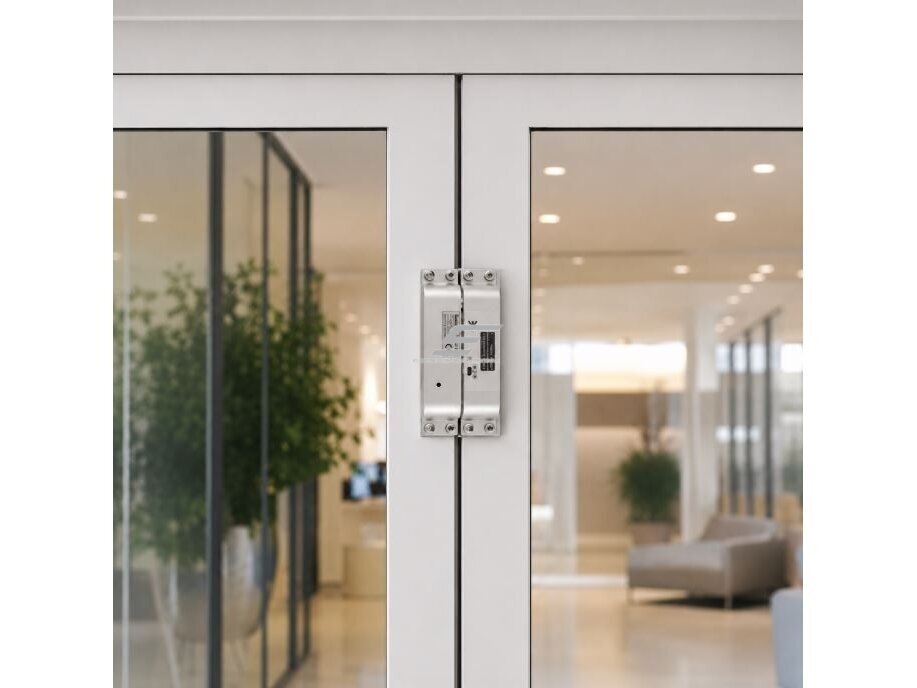

Paviršinė konstrukcija montuojama ant durų staktos arba kito tinkamo horizontalaus paviršiaus. Aliuminio lydinio korpusas, nerūdijančiojo plieno kaištis ir reguliuojamas 0, 3 arba 6 sekundžių uždelsimas pritaikyti intensyviau naudojamoms medinėms, metalinėms ir PVC profilio durims.

• Maitinimas tiekiamas – spyna užrakinta.
• Maitinimas atjungiamas – spyna atrakinama.
• Dingsta elektros tiekimas – durys atlaisvinamos.

• 0 sekundžių – greitai ir tiksliai užsidarančioms durims.
• 3 sekundės – daugumai įprastų durų su pritraukėju.
• 6 sekundės – lėčiau užsidarančioms arba sunkesnėms durims.

• NC veikimas – dingus maitinimui durys lieka užrakintos.
• 12 V DC maitinimas – prieigos kontrolės sistemoms.
• Paviršinis montavimas – mažesnis staktos frezavimo poreikis.
• Elektrinis kaištinis užrakinimas.
• 0, 3 arba 6 sekundžių uždelsimas.
• Keturių laidų sistema – maitinimui ir būsenos signalui.
• Ø12,5 mm kaištis – iš nerūdijančiojo plieno.
• 15 mm kaiščio eiga.
• Aliuminio lydinio korpusas.
• Mažas šilumos išsiskyrimas – nuolatiniam maitinimui.
• Tinka intensyviai naudojamoms prieigos kontrolės durims.

• Biurų pastatuose – kabinetų ir riboto patekimo zonų durims.
• Viešbučiuose – tarnybinėms ir techninėms patalpoms.
• Daugiabučiuose – bendrojo naudojimo durų kontrolei.
• Parduotuvėse – sandėlių ir darbuotojų zonoms.
• Mokymo įstaigose – riboto patekimo patalpoms.
• Sandėliuose – vidinėms saugos zonoms.
• Serverinėse – techninės įrangos patalpoms.
• Administraciniuose pastatuose.
• Gydymo įstaigose – ribotos prieigos zonoms.
• Kitose prieigos kontrolės sistemose, kuriose reikalingas NC užrakinimas.

1. Įvertinkite durų konstrukciją. Patikrinkite staktą, durų varčią, atsidarymo kryptį ir pritraukėją.
2. Parinkite horizontalią montavimo vietą. Spyna turi būti tvirtinama stabiliai ir tinkama kryptimi.
3. Pažymėkite tvirtinimo taškus. Naudokite korpusą arba montavimo šabloną.
4. Pritvirtinkite spynos korpusą. Naudokite durų medžiagai ir apkrovai tinkamus tvirtinimo elementus.
5. Sumontuokite atsakomąją dalį. Jos anga turi tiksliai sutapti su kaiščio ašimi.
6. Patikrinkite kaiščio eigą. Kaištis turi judėti laisvai ir nesitrinti į angos kraštus.
7. Atveskite maitinimo ir signalinius laidus. Apsaugokite juos nuo prispaudimo bei mechaninio pažeidimo.
8. Prijunkite 12 V DC maitinimą. Patikrinkite poliškumą ir maitinimo šaltinio srovę.

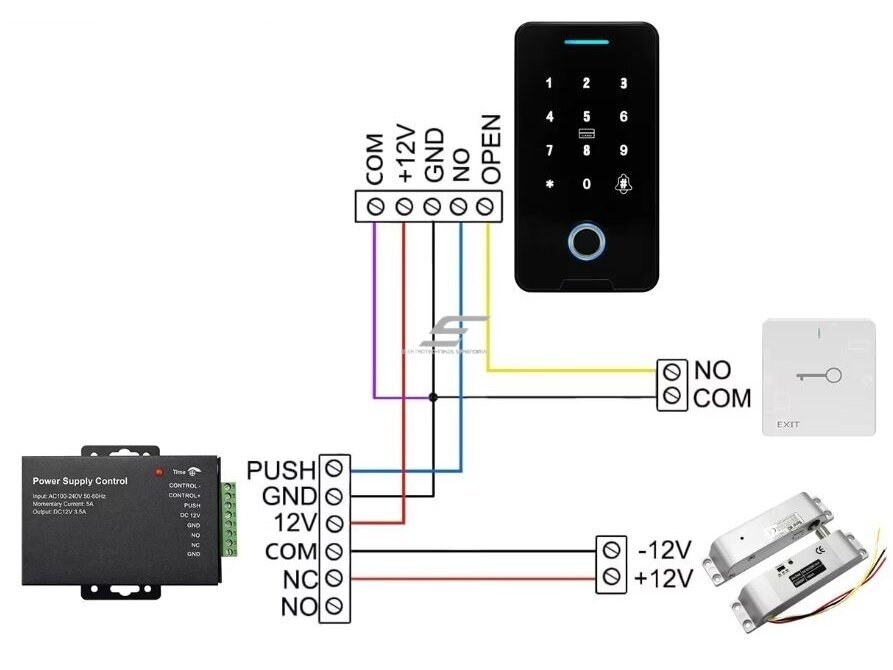

9. Prijunkite 4 laidų sąsają. Vadovaukitės spynos ir prieigos valdiklio schemomis.

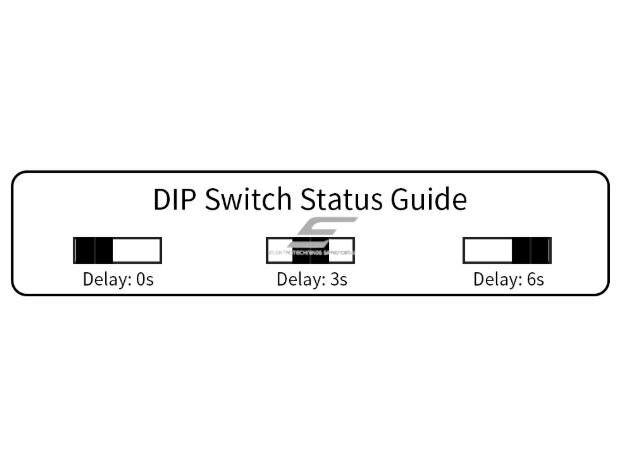

10. Nustatykite 0, 3 arba 6 sekundžių uždelsimą.
11. Patikrinkite NC veikimą. Atjungus maitinimą spyna turi likti užrakinta.
12. Atlikite kelis bandymo ciklus. Patikrinkite užrakinimą, atrakinimą, durų užsidarymą ir visų laidų funkcijas.

• Naudokite tik 12 V DC maitinimą.
• Nenaudokite 230 V AC įtampos tiesiogiai spynai maitinti.
• Laikykitės maitinimo poliškumo ir pateiktos laidų schemos.
• Įvertinkite, kad dingus maitinimui spyna liks užrakinta.
• Spyną montuokite horizontalioje plokštumoje.
• Neleiskite kaiščiui mechaniškai strigti.
• Durų pritraukėjas turi uždaryti duris tiksliai ir be stipraus smūgio.
• Nenaudokite lauke, jeigu nėra patvirtinta tinkama IP apsaugos klasė.
• Saugokite spyną nuo vandens, kondensato ir laidžių dulkių.
• Periodiškai tikrinkite tvirtinimo varžtus ir kaiščio sulygiavimą.
• Montavimą ir prijungimą turi atlikti kvalifikuotas specialistas.

• Reguliariai tikrinkite kaiščio ir atsakomosios angos sutapimą.
• Pašalinkite dulkes bei nešvarumus iš kaiščio judėjimo zonos.
• Patikrinkite tvirtinimo varžtus ir prireikus juos priveržkite.
• Stebėkite kabelių ir jungčių būklę.
• Patikrinkite durų pritraukėjo nustatymą.
• Periodiškai patikrinkite NC veikimą atjungdami maitinimą.
• Nepilkite alyvos į spynos vidų, jeigu tai nenumatyta instrukcijoje.
• Atsiradus strigimui, neįprastam garsui ar kaitimui, išjunkite maitinimą ir kreipkitės į specialistą.

NC, fail-secure paviršinio montavimo elektrinė kaištinė spyna

Elektrinė kaištinė spyna skirta medinėms, metalinėms ir PVC profilio durims valdyti prieigos kontrolės sistemose. Ji gali būti jungiama prie kodinės klaviatūros, kortelių skaitytuvo, domofono, valdiklio ar kito valdymo įrenginio.

Ši konkreti versija veikia NC principu: tiekiant 12 V DC maitinimą durys užrakinamos, o dingus arba išjungus maitinimą – atrakinamos.

Paviršinis montavimas sumažina sudėtingo staktos frezavimo poreikį, o reguliuojamas 0, 3 arba 6 sekundžių uždelsimas leidžia suderinti kaiščio veikimą su durų pritraukėjo greičiu.

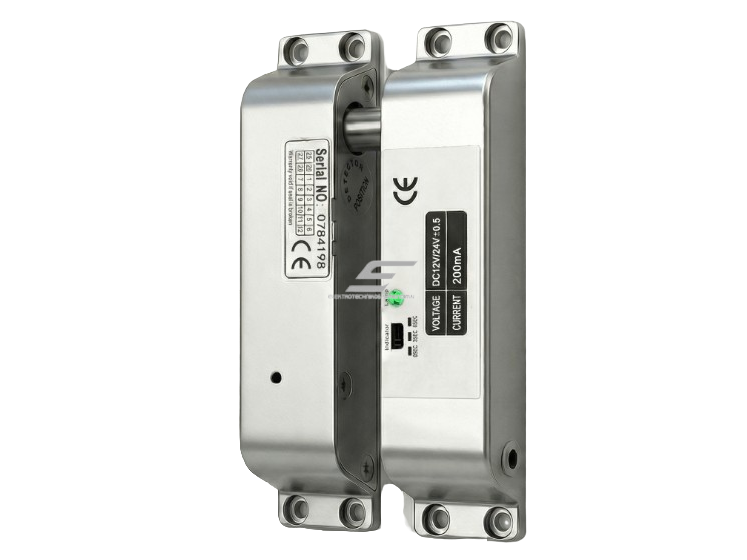

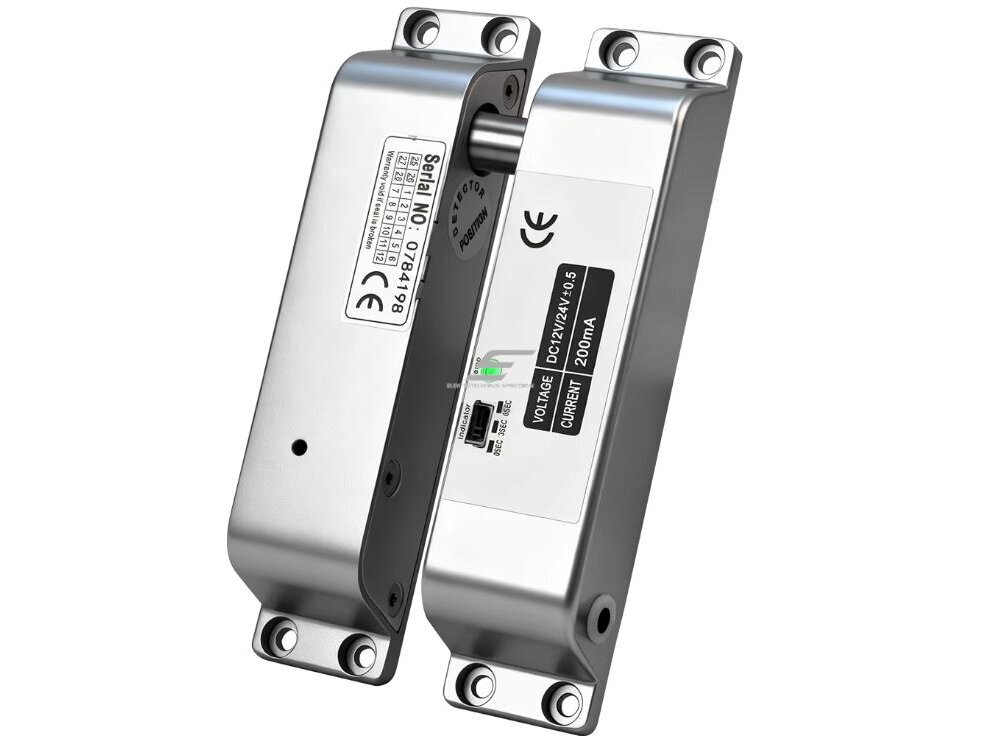

Aliuminio lydinio korpusas, Ø12,5 mm nerūdijančiojo plieno kaištis ir 15 mm eiga pritaikyti intensyvesniam naudojimui. Numatyta 4 laidų, 12–24 V sąsaja, kuri turi būti jungiama pagal konkrečią laidų schemą.

Spynai reikalingas stabilizuotas 12 V DC maitinimo šaltinis, galintis tiekti ne mažiau kaip 1,2 A. Prieš montuojant būtina patikrinti laidų schemą, 4 laidų sąsajos schemą, durų konstrukcijos suderinamumą ir tiksliai sulygiuoti kaištį su atsakomąja anga.
