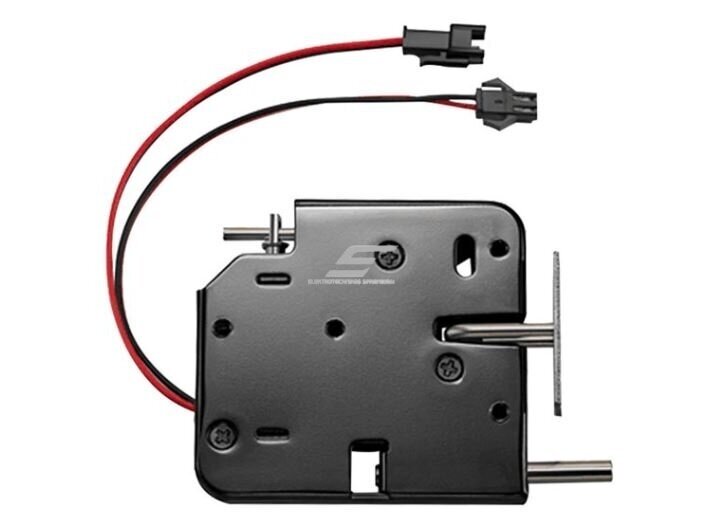

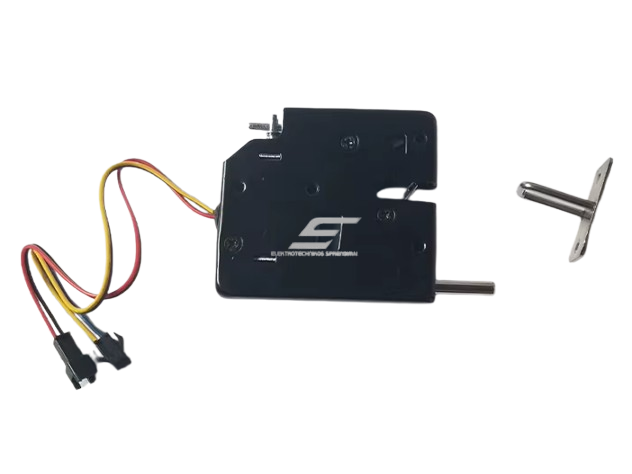

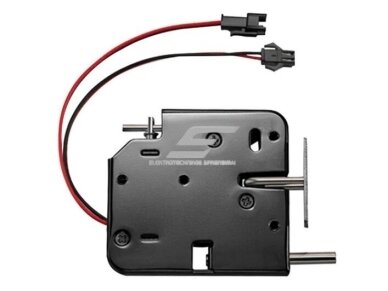

Elektromechaninė sklendė | užraktas | paštomatams | 24VDC | 1A | 73x66x13mm | atrakinama įjungus maitinimą | plieninis | juoda

Elektromechaninė spintelių sklendė – 24 V DC, 1 A, atrakinama įjungus maitinimą, iki 150 kg kablio atsparumas

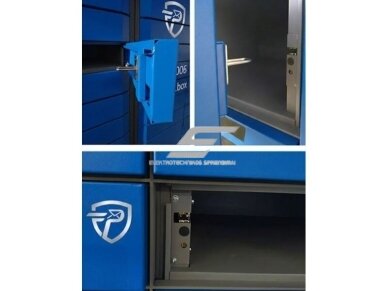

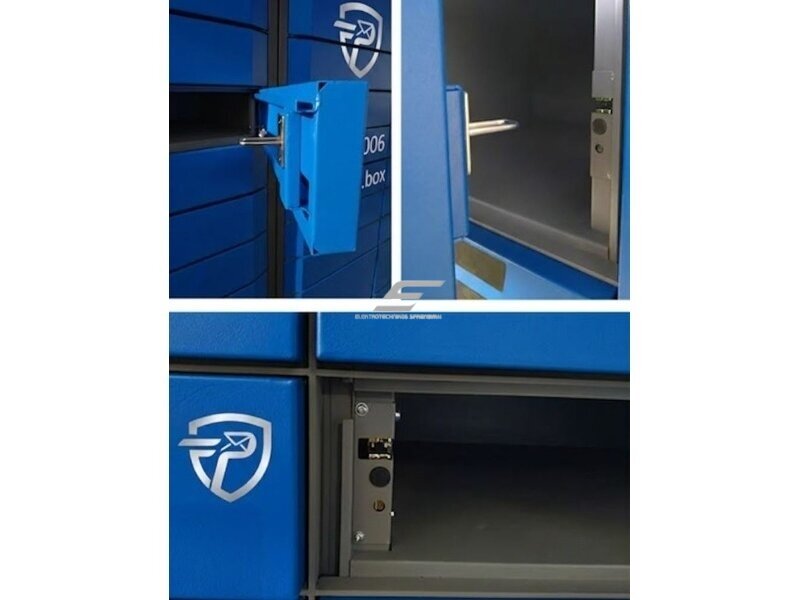

Elektromechaninė spintelių sklendė skirta siuntų terminalams, saugojimo spintelėms, sporto klubų ir mokyklų spintelėms, prekybos automatams bei kitoms automatiškai valdomoms durelių konstrukcijoms. Spyna valdoma elektros impulsu: kai maitinimas išjungtas, durelės lieka užrakintos, o padavus 24 V DC įtampą suveikia vidinis elektromechaninis mechanizmas ir užrakinimo kablys atlaisvinamas.

Korpusas iš plieno lakšto, o pagrindinės vidinės mechanizmo dalys pagamintos iš anglinio plieno. Sustiprinta konstrukcija, storesnė spyruoklė ir iki 150 kg tempimo apkrovos atsparumas leidžia spyną naudoti intensyviau eksploatuojamose spintelių sistemose.

Kompaktiška konstrukcija gali būti montuojama nepriklausomai nuo kairinės ar dešininės durelių krypties. Montuojant būtina numatyti mechaninio avarinio atrakinimo galimybę, kad spintelę būtų galima atidaryti nutrūkus maitinimui, sugedus valdikliui arba užstrigus užrakinimo mechanizmui.

1. Durelės uždaromos ir užrakinimo kablys užsifiksuoja.
2. Be maitinimo spyna lieka užrakinta.
3. Valdiklis trumpam paduoda 24 V DC maitinimą.
4. Elektromechaninis mechanizmas atlaisvina kablį.
5. Durelės atidaromos, o po to spyna pasiruošia kitam užrakinimo ciklui.

• Vienu metu atrakinamų spynų skaičių.
• Kiekvienos spynos nurodytą 1 A srovę.
• Kabelių ilgį ir galimą įtampos kritimą.
• Valdiklio, indikatorių ir kitų sistemos komponentų sąnaudas.
• Papildomą maitinimo galios rezervą.

• Elektromechaninis atrakinimas padavus 24 V DC įtampą.
• Fail-secure veikimas – dingus maitinimui lieka užrakinta.
• 1 A nurodyta darbinė srovė.
• Sustiprintas plieno korpusas.
• Anglinio plieno vidinės detalės.
• Storesnė spyruoklė dažnesniam naudojimui.
• Elektroforezinė apsauginė danga.
• Iki 150 kg nurodytas kablio tempimo atsparumas.
• Atspari smūgiams ir slydimui.
• Tinka 0,5-4 kg durelėms.
• Universali montavimo kryptis.
• Kompaktiška konstrukcija.
• Darbinė temperatūra –40...+60 °C.
• Galimybė numatyti mechaninį avarinį atrakinimą.

1. Įvertinkite durelių svorį. Jis turi būti 0,5-4 kg ribose.
2. Parinkite montavimo vietą. Spyna ir atsakomasis kablys turi tilpti spintelės viduje.
3. Patikrinkite atidarymo kryptį. Nors spyna universali, užrakinimo kablys turi judėti be šoninės apkrovos.

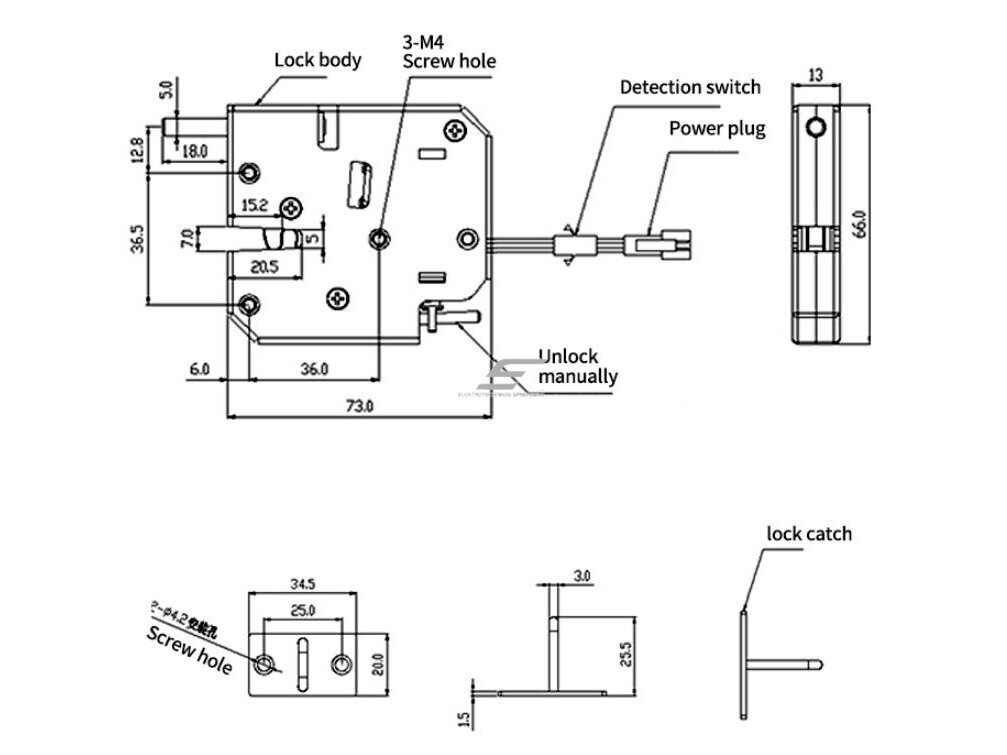

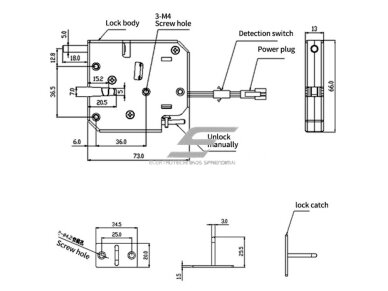

4. Pažymėkite tvirtinimo angas. Vadovaukitės konkrečiu montavimo brėžiniu.
5. Pritvirtinkite spynos korpusą. Naudokite spintelės medžiagai tinkamus tvirtinimo elementus.

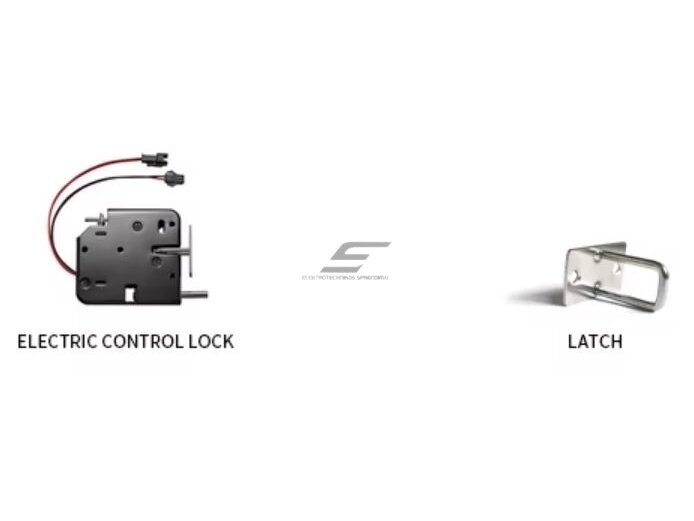

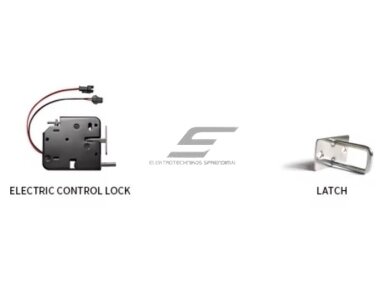

6. Sumontuokite atsakomąjį kablį. Jis turi tiksliai patekti į spynos fiksavimo mechanizmą.
7. Numatykite mechaninį avarinį atrakinimą. Palikite vietą troseliui, svirčiai arba kitam sprendimui.
8. Atveskite 24 V DC maitinimo laidus. Parinkite tinkamą kabelio skerspjūvį.
9. Prijunkite valdymo relę arba modulį. Įsitikinkite, kad išėjimas gali valdyti 1 A apkrovą.
10. Patikrinkite atrakinimą neuždarius durelių. Paduokite trumpą maitinimo impulsą ir stebėkite mechanizmą.
11. Sureguliuokite kablio padėtį. Jis neturi strigti ar spausti mechanizmo į šoną.
12. Atlikite kelis pilnus veikimo ciklus. Patikrinkite uždarymą, užrakinimą, elektrinį ir mechaninį atrakinimą.

• Naudokite tik 24 V DC maitinimą.
• Nejunkite spynos tiesiogiai prie 230 V AC tinklo.
• Patikrinkite, ar valdymo išėjimas gali tiekti 1 A srovę.
• Nelaikykite spynos nuolat įjungtos, kol nepatvirtinta leistina maitinimo impulso trukmė.
• Būtinai numatykite mechaninį avarinį atrakinimą.
• Neleiskite kabliui veikti su didele šonine apkrova.
• Nenaudokite spynos kaip durelių vyrių, atramos ar pritraukėjo.
• Nemontuokite evakuacinėse ar žmonėms skirtose duryse.
• Saugokite mechanizmą nuo vandens, kondensato ir nešvarumų.
• Montavimą ir elektrinį prijungimą turi atlikti kvalifikuotas specialistas.

• Reguliariai tikrinkite spynos ir atsakomojo kablio sulygiavimą.
• Pašalinkite dulkes ir nešvarumus iš fiksavimo mechanizmo.
• Patikrinkite, ar neatsilaisvino tvirtinimo varžtai.
• Stebėkite maitinimo kabelių ir jungčių būklę.
• Periodiškai patikrinkite mechaninio avarinio atrakinimo veikimą.
• Nenaudokite tirštų tepalų, galinčių sulaikyti dulkes, jeigu tai nenumatyta instrukcijoje.
• Jeigu spyna neatsirakina, pirmiausia patikrinkite įtampą, srovę, kablio apkrovą ir mechanizmo sulygiavimą.

Elektromechaninė kablinė sklendė spintelėms ir automatams

Elektromechaninė spyna skirta siuntų terminalų, paštomatų, saugojimo spintelių, sporto klubų, mokyklų, prekybos automatų ir kitų nedidelių durelių automatiniam užrakinimui.

Spyna veikia fail-secure principu: be maitinimo ji lieka užrakinta, o padavus 24 V DC įtampą vidinis mechanizmas atlaisvina užrakinimo kablį. Nurodyta darbinė srovė – 1 A.

Sustiprintas plieno korpusas, anglinio plieno vidinės dalys, storesnė spyruoklė ir elektroforezinė paviršiaus danga pritaikyti intensyvesniam naudojimui. Nurodomas iki 150 kg kablio tempimo atsparumas ir tinkamumas 0,5–4 kg svorio durelėms.

Universali konstrukcija gali būti montuojama skirtingomis kryptimis, tačiau kablys ir atsakomoji dalis turi būti tiksliai sulygiuoti. Montuojant būtina palikti mechaninio avarinio atrakinimo galimybę.
