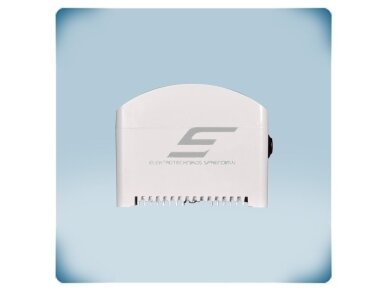

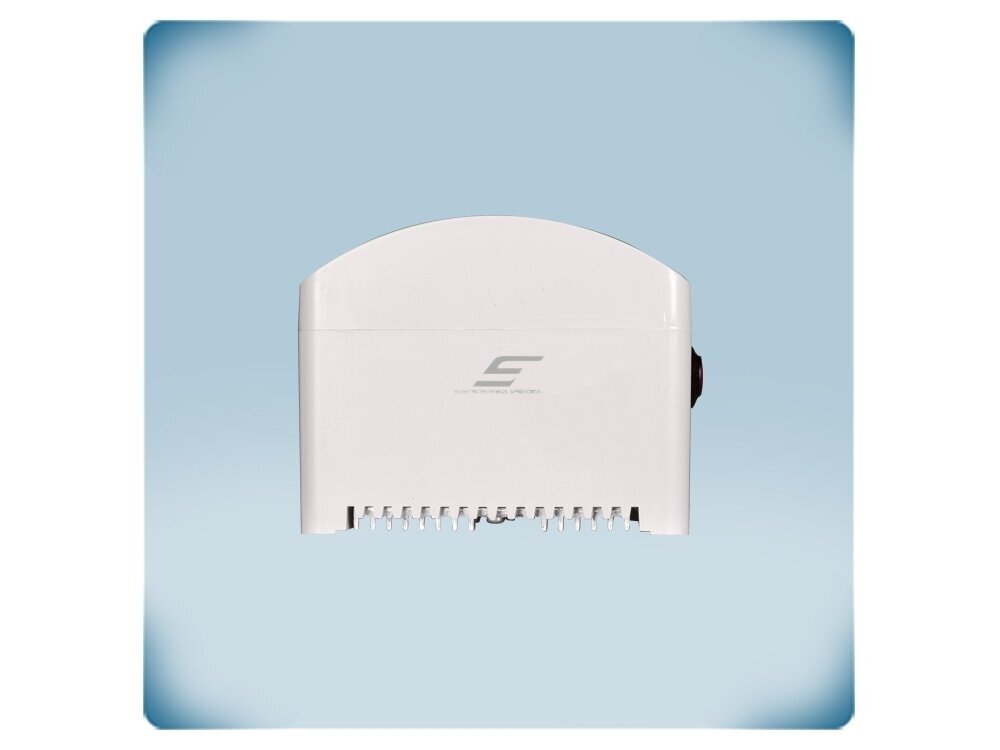

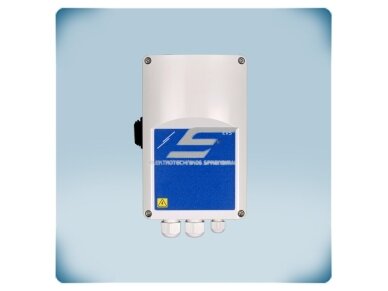

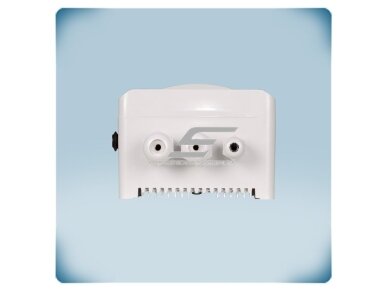

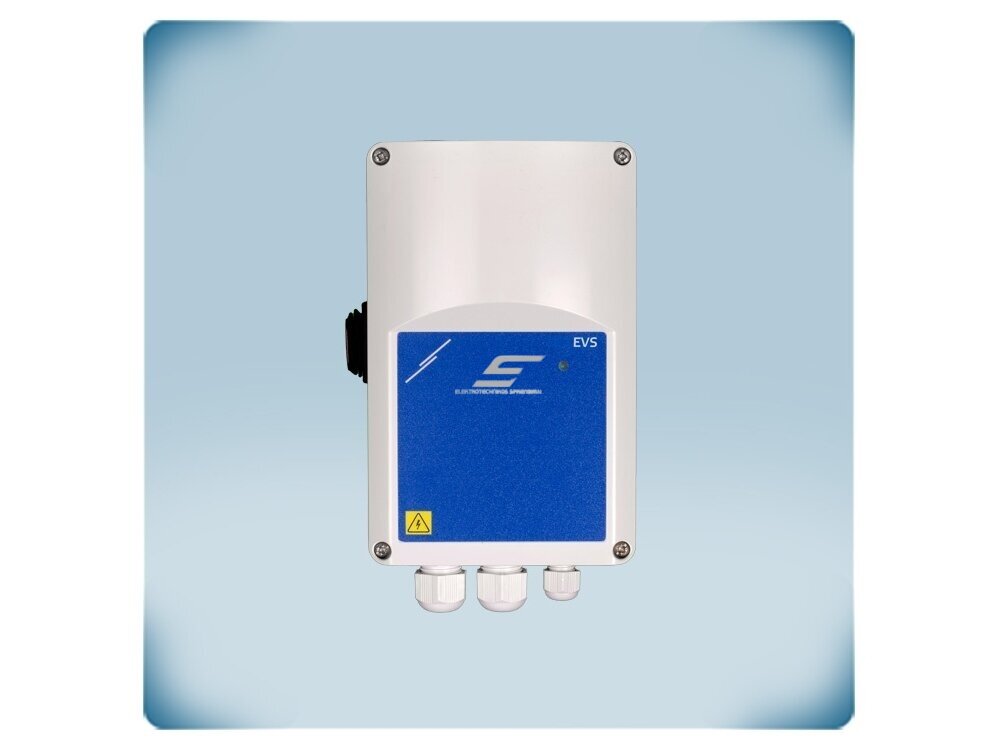

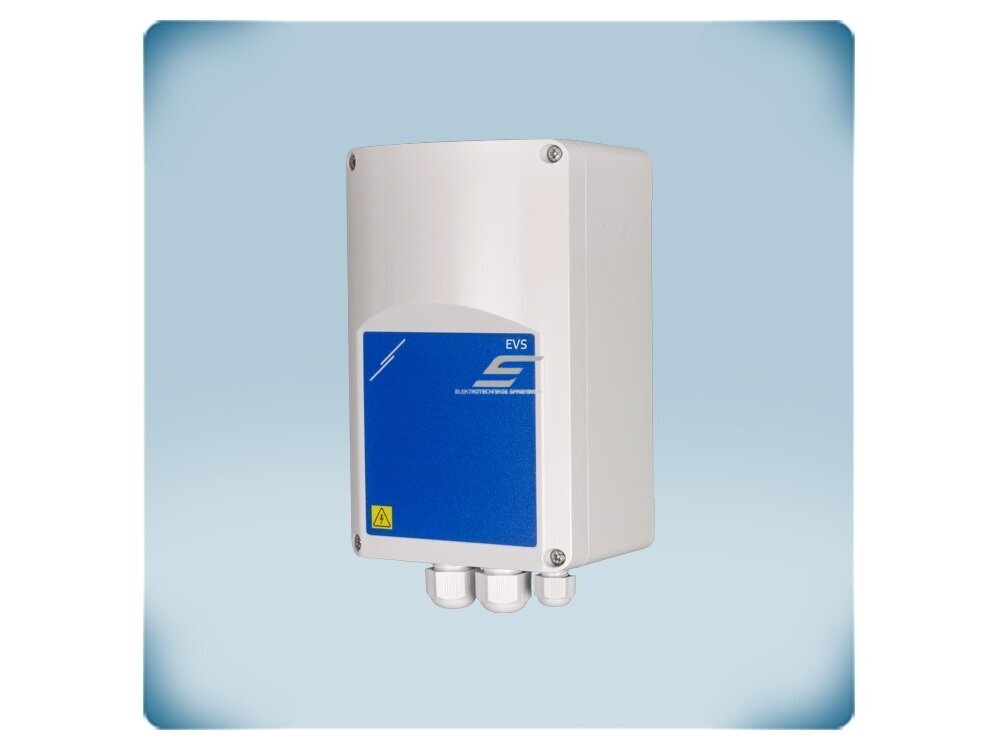

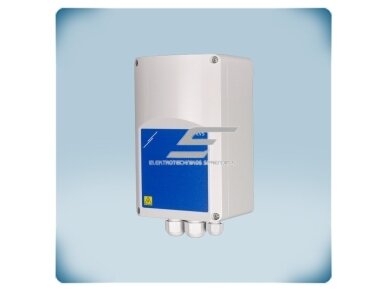

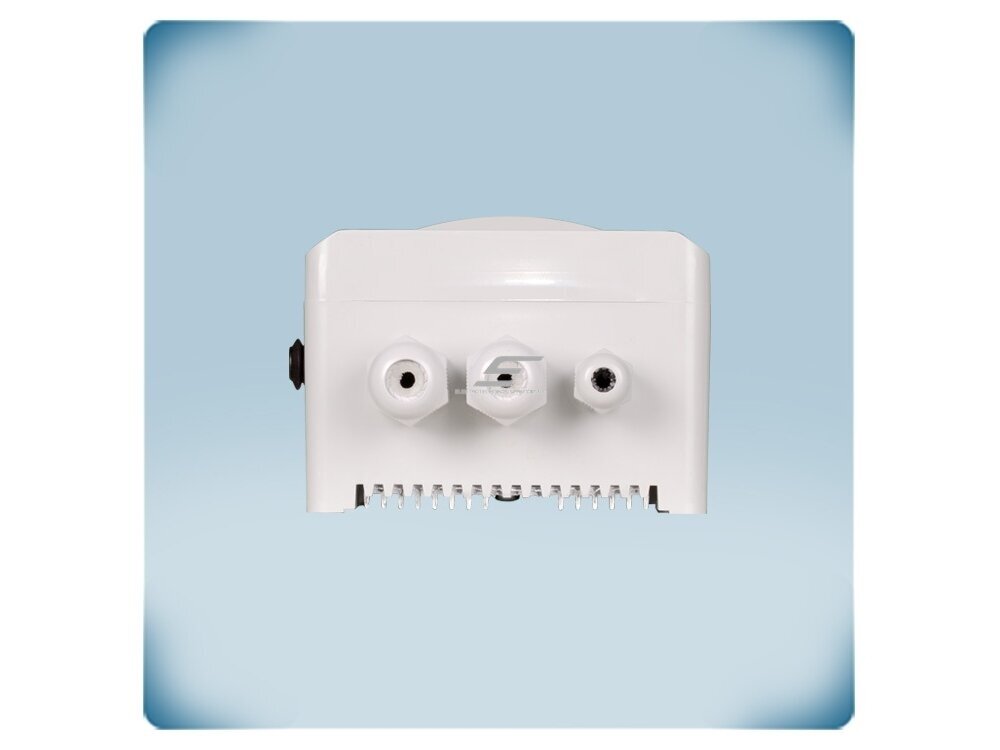

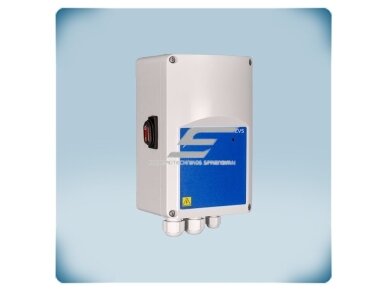

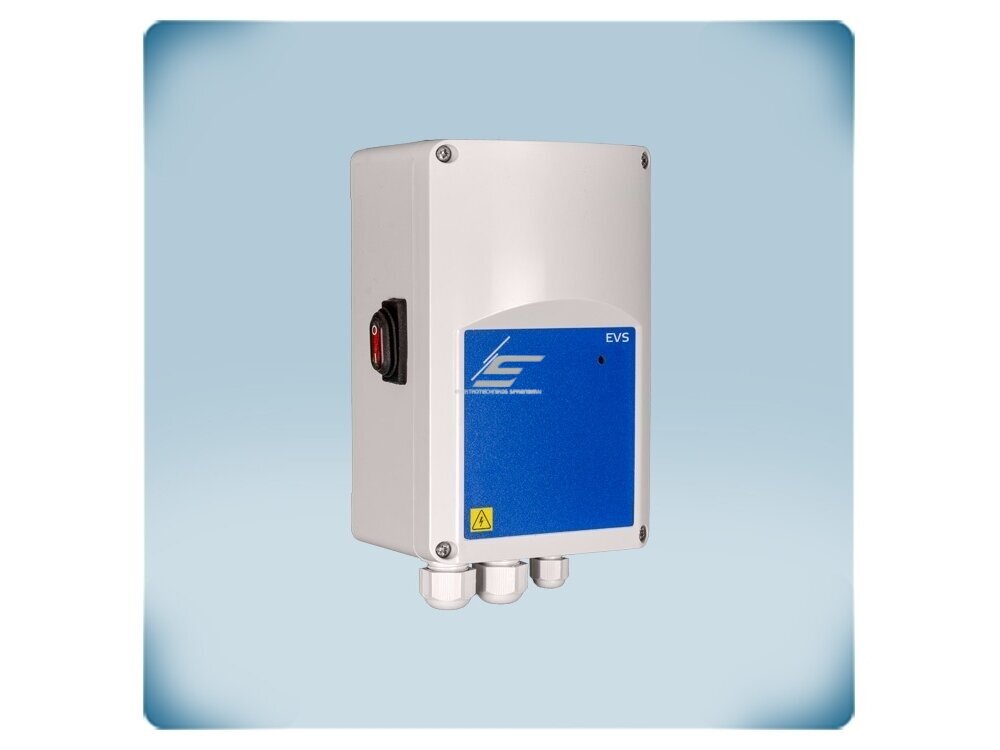

    Elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | 0-10VDC | 3A | 230VAC | virštinkinis | IP54 | Sentera Controls | EVS-1-30-DM

    Kodas: EVS-1-30-DM
    Pasiteirauti apie prekę
    Kaina 118.80 € su PVM
    ( 98.18 € be PVM )
    185.31 € Sutaupykite 66.51 €
    Pasiūlymas galioja iki 2026-12-31

    Pramoninis elektroninis greičio reguliatorius vienfaziams įtampa valdomiems ventiliatoriams iki 3 A, valdomas 0-10 VDC / 0-20 mA signalu arba per Modbus RTU.

  • Prekės aprašymas

    Elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | 0-10VDC | 3A | 230VAC | virštinkinis | IP54 | Sentera Controls | EVS-1-30-DM

    EVS-1-30-DM – Sentera Controls elektroninis greičio reguliatorius vienfaziams įtampa valdomiems AC ventiliatorių varikliams iki 3 A. Greitis keičiamas keičiant variklio maitinimo įtampą 30–100 % Us ribose, o komanda ateina analoginiu 0-10 VDC / 0-20 mA signalu arba per Modbus RTU.

    Pagrindinė mintis:
    Tai reguliatorius be rankenėlės – jis skirtas automatikai. Greitį jam diktuoja jutiklis, valdiklis, BMS ar potenciometras, todėl ventiliacija gali dirbti pagal CO₂, temperatūrą, slėgį ar laiką, o ne pagal tai, kiek kas pasuko rankenėlę.
    Kam skirtas EVS-1-30-DM:
    Šis modelis skirtas vidutinės galios ventiliatoriams (iki 3 A) – kanaliniams ventiliatoriams biuruose, klasėse, prekybos patalpose arba 2–3 mažesniems ventiliatoriams kartu.
    Maks. variklio srovė
    3 A
    Valdymas
    0-10 VDC / 0-20 mA / Modbus RTU
    Maitinimas
    230 VAC ±10 %, 50–60 Hz
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

    Reguliatorius montuojamas ant sienos ar konstrukcijos šalia ventiliatoriaus arba techninėje patalpoje. Prijungiamas 230 VAC maitinimas, variklis (U1, U2), valdymo signalas į Ai įėjimą ir, jei reikia, Modbus RTU linija (A, /B).

    Reguliavimas elektroninis (puslaidininkinis): keičiama variklio maitinimo įtampos efektinė (RMS) vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (230 VAC).

    Gavęs 0-10 VDC arba 0-20 mA signalą (kryptis ir tipas parenkami DIP jungikliais), reguliatorius keičia išėjimo įtampą tarp minimalios (30–70 % Us, trimeris VR2) ir maksimalios (75–100 % Us, trimeris VR1) ribos. Trimeriu VR3 nustatomas išjungimo lygis – žemiau jo variklis sustoja. Nustatymus galima keisti ir per Modbus RTU.

    Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas EVS-1-30-DM?
    Vienas įrenginys apjungia analoginį valdymą, Modbus RTU integraciją, nuotolinį paleidimą / laikmatį, nereguliuojamą 230 V išėjimą, šviečiantį jungiklį ir minkštą / greitą paleidimą – dažniausiai nereikia papildomų relių.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius
    Gamintojas / kodas Sentera Controls / EVS-1-30-DM
    Serija EVS-1 (1,5 / 3 / 6 / 10 A)
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Maks. variklio srovė 3 A
    Reguliuojamas išėjimas (U1, U2) 30–100 % Us (69–230 VAC), RMS
    Min. / maks. išėjimo riba 30–70 % Us / 75–100 % Us (trimeriai VR2 / VR1 arba Modbus RTU)
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A
    Analoginis įėjimas (Ai) 0-10 / 10-0 VDC arba 0-20 / 20-0 mA (DIP jungikliai)
    Išjungimo lygis 0–4 VDC / 0–8 mA (didėjantis režimas), 10–6 VDC / 20–12 mA (mažėjantis režimas)
    Maitinimas potenciometrui (+V) +12 VDC / 1 mA (išoriniam 10 kΩ potenciometrui)
    Nuotolinis paleidimas (SW) Taip, taip pat laikmačio režimas (impulsas ≥30 ms)
    Ryšys Modbus RTU (RS485), konfigūravimas 3SModbus programa; NBT linijos galo trumpiklis
    Paleidimo režimas Minkštas (softstart) arba greitas (kickstart)
    Apsauga Nuo viršįtampio ir viršsrovio; saugiklis F 5 A H 250 VAC, 5×20 mm
    Indikacija Darbo LED, Modbus LED, šviečiantis maitinimo jungiklis
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+40 °C, 0–80 % rH be kondensacijos
    Kabeliai Iki 2,5 mm²; riebokšliai 3–6 mm ir 5–10 mm
    Svoris 0,72 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS (ES) 2015/863

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Analoginis valdymas 0-10 VDC / 0-20 mA – tiesiogiai jungiamas prie CO₂, temperatūros, slėgio jutiklių ar valdiklio.
    • Modbus RTU – greitis, ribos ir būsena valdomi bei stebimi iš BMS ar SCADA.
    • Reguliuojamos min. / maks. ribos – minimali riba užtikrina, kad variklis visada įsisuktų ir nestovėtų įjungtas perkaisdamas per maža įtampa; maksimali riba apriboja greitį ir triukšmą.
    • Išjungimo lygis – esant mažam signalui variklis išsijungia, o ne „zvimbia“.
    • Nereguliuojamas 230 V išėjimas (iki 2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei be papildomos relės.
    • Softstart / kickstart – sklandus paleidimas arba užtikrintas užsisukimas pilnu greičiu.
    • Laikmačio režimas – ventiliatorius dirba nustatytą laiką po impulso iš mygtuko ar signalo.
    • Šviečiantis jungiklis – gerai matomas ir tamsoje – tinka rūsiams, garažams, angarams.
    • SenteraWeb – per Sentera interneto modulį reguliatorių galima prijungti prie SenteraWeb debesies – nuotolinis valdymas, stebėjimas ir įspėjimai per internetą.

    Kur naudojamas?

    • Tiekimo ir ištraukimo ventiliatoriai su AC varikliais iki 3 A
    • Biurų, mokyklų, salių vėdinimas pagal CO₂ lygį
    • Sandėlių, dirbtuvių, garažų ištraukimas pagal temperatūrą ar drėgmę
    • Kanaliniai ventiliatoriai su slėgio palaikymu
    • Objektai su BMS / SCADA, kur reikia Modbus RTU
    • Vėdinimo sistemų modernizacija keičiant rankinius reguliatorius

    Naudojimas pagal poreikį

    Vėdinimo montuotojui.
    Vienas reguliatorius tinka ir paprastam valdymui potenciometru, ir automatikai su jutikliu – mažiau skirtingų prekių objekte.
    Automatikos / BMS integratoriui.
    Modbus RTU leidžia nuskaityti būseną ir keisti nustatymus iš centrinės sistemos be papildomų keitiklių.
    Pastato administratoriui.
    Ventiliacija dirba pagal poreikį, todėl mažėja triukšmas ir elektros sąnaudos.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tas pats EVS-1-30-DM pritaikomas skirtingiems objektams – keičiasi tik tai, kas prijungiama prie jo įėjimų ir išėjimų:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Posėdžių salė, klasė, biuras CO₂ jutiklis su 0-10 VDC išėjimu → Ai Tuščioje patalpoje ventiliatorius dirba min. greičiu, prisirinkus žmonių – greitėja automatiškai Min. ribą nustatykite tokią, kad variklis užtikrintai suktųsi
    Sandėlis, dirbtuvės, garažas Temperatūros jutiklis su 0-10 VDC → Ai Karštą dieną ištraukimas stiprėja, vėsią – sumažėja iki minimumo Jei variklis turi TK kontaktus – rinkitės EVSS1-30-DM
    Kanalinė sistema su pastoviu slėgiu Slėgio jutiklis arba PI valdiklis su 0-10 VDC / 0-20 mA → Ai Užsiterštant filtrui greitis automatiškai didėja ir slėgis išlaikomas Signalo tipą (V / mA) ir kryptį parinkite DIP jungikliais
    Objektas su BMS / SCADA Modbus RTU (RS485) linija → A, /B Greitis, ribos ir būsena valdomi centralizuotai; vienoje linijoje – keli reguliatoriai skirtingais adresais Su AC maitinimu GND gnybto nejunkite su kitais Modbus įrenginiais
    Vonios, tualetai, rūkomieji Mygtukas arba judesio kontaktas → SW (laikmačio režimas) Po impulso ventiliatorius dirba nustatytą laiką ir išsijungia pats Laikmačio trukmė nustatoma per Modbus RTU
    Ventiliatorius su oro sklende Sklendės pavara 230 VAC → L1 išėjimas Įsijungus ventiliatoriui sklendė atsidaro, išsijungus – užsidaro L1 apkrova (iki 2 A) vertinama kartu su variklio srove
    Paprastas rankinis valdymas Išorinis 10 kΩ potenciometras (pvz., Sentera SDP-X10K-NA) → +V, Ai, GND Greitį nustato operatorius, vėliau galima pereiti prie jutiklio nekeičiant reguliatoriaus Iki 2,5 mm² laidais

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A EVS-1-15-DM (1,5 A)
    1,5–3 A EVS-1-30-DM (3 A) ← šis modelis
    3–6 A EVS-1-60-DM (6 A)
    6–10 A EVS-1100-DM (10 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Nereguliuojamo L1 išėjimo apkrova (iki 2 A) vertinama kartu su variklio srove.
    Kada rinktis kitą sprendimą: montavimui skyde ant DIN bėgio – MVS-1-30CDM; EC ventiliatoriui – EC potenciometrą ar valdiklį su 0-10 VDC išėjimu; trifaziam varikliui – trifazį transformatorinį reguliatorių (pvz., STR-4 serija) arba dažnio keitiklį; varikliui su TK kontaktais – EVSS1 seriją.

    Pliusai

    • Analoginis ir Modbus RTU valdymas viename
    • Reguliuojamos greičio ribos ir išjungimo lygis
    • Nereguliuojamas išėjimas sklendei ar lemputei
    • Minkštas arba greitas paleidimas
    • IP54 korpusas, šviečiantis jungiklis
    • Apsauga nuo viršįtampio ir viršsrovio

    Minusai / ribojimai

    • Nėra rankenėlės – rankiniam valdymui reikia išorinio potenciometro
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Variklio šiluminės apsaugos (TK) gnybtų nėra – tam rinkitės EVSS1-30-DM
    • Tik naudojimui patalpose
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 3 A.
    • Prie vieno reguliatoriaus galima jungti kelis ventiliatorius, jei jų bendra srovė neviršija 3 A.
    • Modbus tinkle, kai naudojamas AC maitinimas, GND gnybto nejunkite su kitais įrenginiais ar CNVT-USB-RS485 keitikliu – galima sugadinti ryšio elektroniką.
    • Nemontuokite ten, kur reguliatorių veiktų tiesioginiai saulės spinduliai ar kondensatas.

    Greitas pasirinkimo gidas

    3 A
    230 VAC
    0-10 VDC / 0-20 mA
    Modbus RTU
    IP54
    Tinka, kai reikia:
    • valdyti AC ventiliatorių iki 3 A pagal jutiklio ar valdiklio signalą;
    • integruoti ventiliatorių į BMS per Modbus RTU;
    • valdyti sklendę ar lemputę kartu su ventiliatoriumi.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • valdymo signalo tipą (įtampa ar srovė) ir kryptį;
    • ar variklis turi TK kontaktus – tada rinkitės EVSS1 seriją.
    Svarbus priminimas: EVS-1-30-DM nepakeičia dažnio keitiklio trifaziams varikliams ir nevaldo EC ventiliatorių.

    DUK

    Ar galima valdyti rankiniu būdu?
    Taip, prijungus išorinį 10 kΩ potenciometrą prie +V, Ai ir GND gnybtų.
    Ar tinka EC ventiliatoriams?
    Ne, EVS-1-30-DM skirtas tik vienfaziams įtampa valdomiems AC varikliams.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra srovė neviršija 3 A.
    Kuo skiriasi nuo EVSS1-30-DM?
    EVSS1-30-DM turi papildomus TK gnybtus variklio termokontaktams ir 230 V aliarmo išėjimą.
    Kaip pakeisti nustatymus per Modbus?
    Per RS485 su CNVT-USB-RS485 keitikliu ir nemokama Sentera 3SModbus programa.
    Ar galima montuoti lauke?
    Ne, reguliatorius skirtas tik naudojimui patalpose.

    Elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | 0-10VDC | 3A | 230VAC | virštinkinis | IP54 | Sentera Controls | EVS-1-30-DM

    Sentera EVS-1-30-DM valdo vienfazius AC ventiliatorius iki 3 A pagal 0-10 VDC / 0-20 mA signalą arba Modbus RTU, reguliuojamas greičio ribas, nereguliuojamą 230 V išėjimą ir IP54 korpusą – tinka automatizuotam vėdinimui pagal poreikį.
