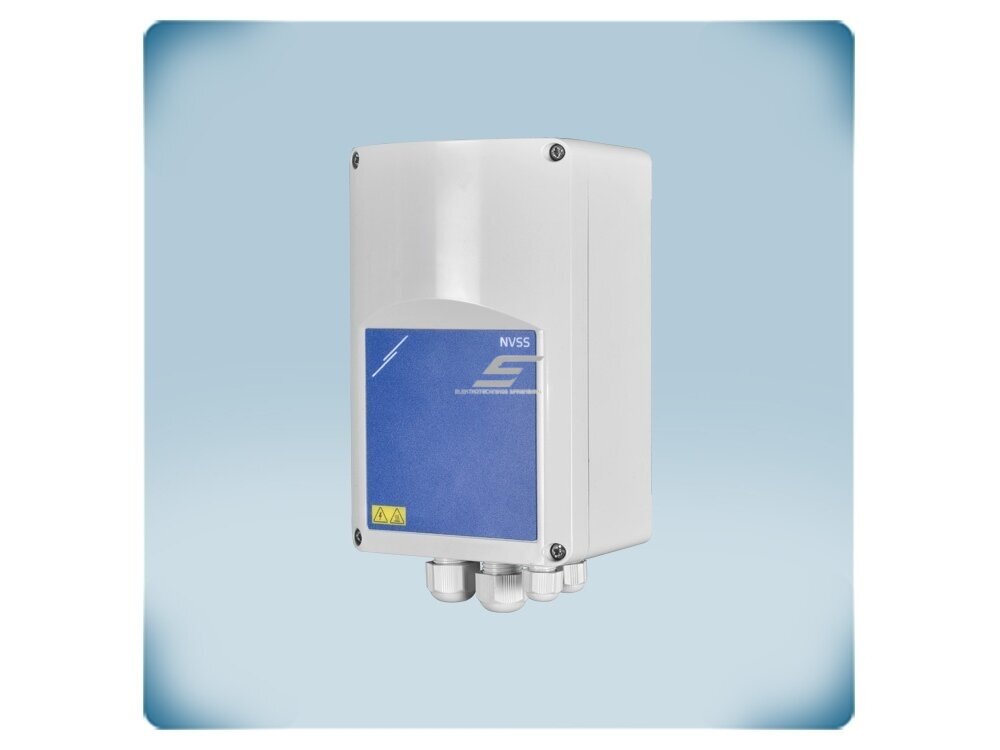

    Elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 6A | 110-230VAC | virštinkinis | Sentera Controls | NVSS8-60-DM

    Kodas: NVSS8-60-DM
    Pasiteirauti apie prekę
    Kaina 192.16 € su PVM
    ( 158.81 € be PVM )
    299.78 € Sutaupykite 107.62 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 6A | 110-230VAC | virštinkinis | Sentera Controls | NVSS8-60-DM

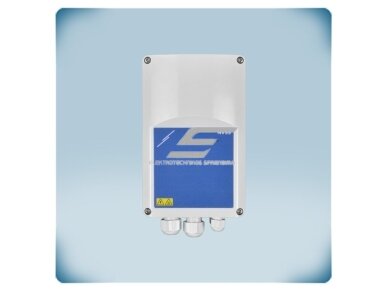

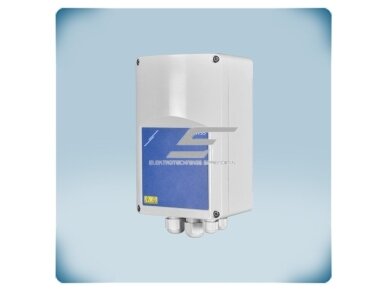

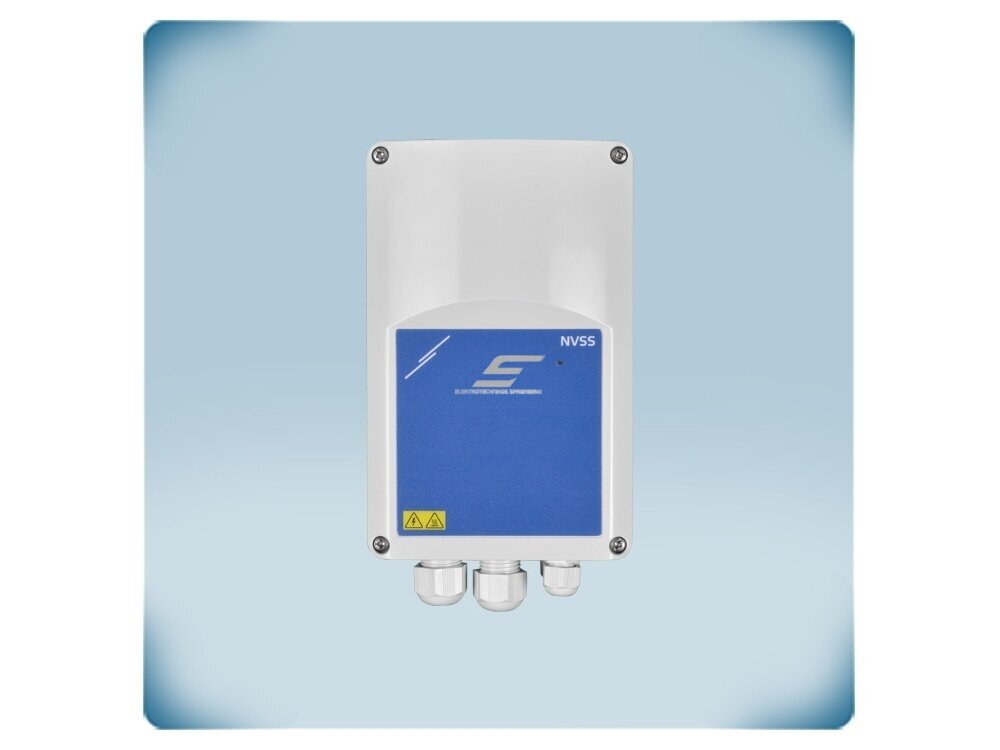

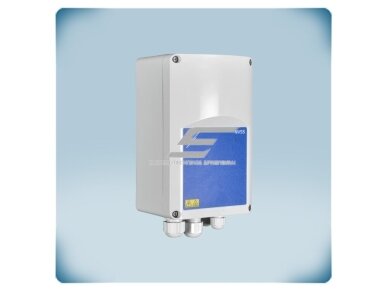

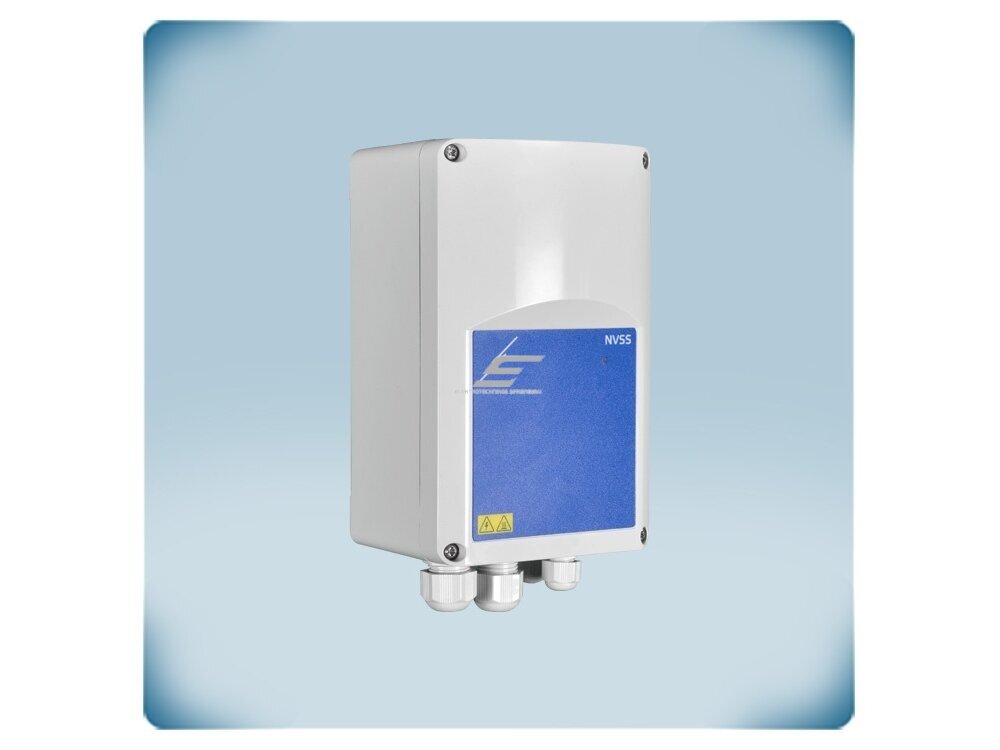

    NVSS8-60-DM – Sentera Controls elektroninis greičio reguliatorius vienfaziams įtampa valdomiems AC ventiliatoriams iki 6 A, montuojamas ant sienos ar konstrukcijos (virštinkinis, IP54). Maitinamas 110–230 VAC tinklu, valdomas tik per Modbus RTU arba SenteraWeb, turi TK įėjimą variklio šiluminei apsaugai ir nuotolinio įjungimo / išjungimo įėjimą.

    Pagrindinė mintis:
    Tai „skaitmeninis“ reguliatorius be analoginio įėjimo ir be rankenėlės: greitį jam nurodo BMS, Modbus valdiklis arba SenteraWeb debesis. Jis skirtas objektams, kur visa ventiliacija valdoma ir stebima centralizuotai.
    Kam skirtas NVSS8-60-DM:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 6 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    6 A
    Valdymas
    Modbus RTU / SenteraWeb
    Maitinimas
    110–230 VAC ±10 %, 50–60 Hz
    Montavimas
    Virštinkinis, IP54

    Veikimo principas

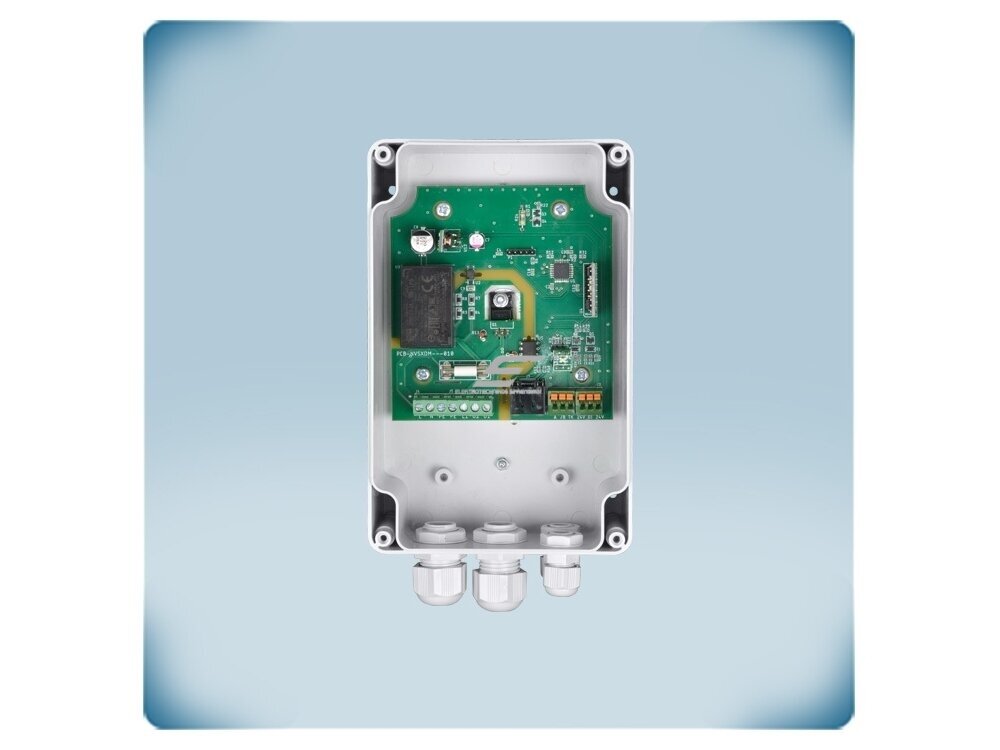

    Reguliatorius montuojamas ant sienos ar konstrukcijos (virštinkinis, IP54). Prijungiamas maitinimas, variklis (U1, U2), Modbus RTU linija (RJ45 lizdas arba spyruokliniai gnybtai A, /B), o pagal poreikį – variklio termokontaktai į TK ir nuotolinio valdymo kontaktas į DI.

    Reguliavimas – fazinis (phase-angle) su nulio perėjimo detekcija: keičiama variklio maitinimo įtampos efektinė vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (110–230 VAC, dažnis nustatomas automatiškai).

    Išėjimo vertė (20–100 % Us) nustatoma Modbus registru HR13. Per Modbus taip pat nustatomos min. (20–70 % Us) ir maks. (75–100 % Us) ribos, paleidimo režimas (minkštas arba greitas, 2–20 s) ir darbo režimas „Run / Stop“.

    Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas NVSS8-60-DM?
    Platus maitinimo diapazonas 110–230 VAC, TK įėjimas su automatiniu variklio stabdymu perkaitus, nuotolinis įjungimas, RGB būsenos LED ir automatinis pasileidimas dingus įtampai – patikimas sprendimas centralizuotai valdomai ventiliacijai.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius su TK
    Gamintojas / kodas Sentera Controls / NVSS8-60-DM
    Serija NVSS8 (3 / 6 A)
    Maitinimo įtampa 110–230 VAC ±10 %, 50–60 Hz (automatinė dažnio detekcija)
    Variklio srovė 0,2–6 A
    Reguliuojamas išėjimas (U1, U2) 20–100 % Us (Modbus HR13)
    Min. / maks. išėjimo riba 20–70 % Us / 75–100 % Us (Modbus)
    Nereguliuojamas išėjimas (L1) Maitinimo įtampa, maks. 2 A
    TK įėjimas NC, 24 V – variklio termokontaktui; perkaitus variklis automatiškai stabdomas
    Nuotolinis įjungimas (DI) NC, 24 V
    Ryšys Modbus RTU (RS485): RJ45 lizdas ir spyruokliniai gnybtai; SenteraWeb per Sentera interneto modulį
    Paleidimo režimas Minkštas arba greitas, 2–20 s
    Apsauga Nuo perkaitimo (su automatiniu variklio stabdymu), viršįtampio ir viršsrovio; saugiklis F 10 A H, 5×20 mm
    Pasileidimas dingus įtampai Automatinis
    Indikacija RGB LED: žalias – darbas, mirksintis žalias – sustabdyta DI, raudonas – perkaitimas, mirksintis geltonas – valdymo elektronikos klaida
    Apsaugos klasė IP54 (EN 60529)
    Darbo aplinka -10…+40 °C, 5–90 % rH be kondensacijos
    Gnybtai Galios – iki 1,5 mm², žingsnis 5 mm; signalų – spyruokliniai, iki 1,5 mm²
    Svoris 0,56 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 3 (ES) 2015/863, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Valdymas per Modbus RTU – greitis, ribos, paleidimo ir darbo režimai keičiami iš BMS, SCADA ar bet kurio Modbus valdiklio.
    • SenteraWeb – per Sentera interneto modulį – nuotolinis valdymas, dienos / nakties profiliai, įspėjimai ir duomenų registravimas.
    • TK įėjimas – prijungus variklio termokontaktą, perkaitęs variklis sustabdomas automatiškai; apsauga atstatoma atjungus maitinimą.
    • Nuotolinis įjungimas (DI) – ventiliatorių galima sustabdyti išoriniu kontaktu, pvz., priešgaisrinės signalizacijos.
    • Platus maitinimas 110–230 VAC – tinka ir 230 V, ir 110–120 V tinklams; dažnis nustatomas automatiškai.
    • Reguliuojamos min. / maks. ribos – minimali riba neleidžia varikliui stovėti įjungtam ir perkaisti; maksimali – apriboja greitį ir triukšmą.
    • Nereguliuojamas išėjimas (iki 2 A) – sklendės pavarai, vožtuvui ar indikacinei lemputei.
    • RGB LED ir automatinis pasileidimas – būsena matoma iš karto, o dingus įtampai ventiliacija atsistato pati.

    Kur naudojamas?

    • Pastatai su centralizuota BMS ventiliacijos valdymo sistema
    • Sandėliai ir pramonės patalpos
    • Objektai, kuriuose ventiliacija valdoma per SenteraWeb
    • Biurų, prekybos patalpų ventiliacija su dienos / nakties režimais
    • Montavimas šalia ventiliatoriaus techninėse patalpose
    • Ventiliatoriai su variklio termokontaktais (TK)

    Naudojimas pagal poreikį

    BMS integratoriui.
    Visi parametrai pasiekiami per Modbus registrus – reguliatorius tampa tiesiog dar vienu tinklo įrenginiu.
    Ventiliacijos montuotojui.
    TK, DI ir L1 išėjimas reiškia mažiau papildomų relių ir apsaugos įtaisų objekte.
    Pastato administratoriui.
    Per SenteraWeb galima matyti būseną, gauti įspėjimus ir keisti greitį nuotoliniu būdu.

    Pritaikymo gidas: kaip naudojamas praktikoje

    NVSS8-60-DM neturi analoginio įėjimo, todėl greitis visada nurodomas per Modbus RTU. Tipiniai pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Objektas su BMS / SCADA Modbus RTU linija → RJ45 arba A, /B BMS nustato greitį (HR13) ir mato būseną, įskaitant perkaitimą Kiekvienam reguliatoriui – atskiras Modbus adresas
    Ventiliacija per internetą Sentera interneto modulis → Modbus Valdymas iš SenteraWeb: dienos / nakties profiliai, įspėjimai, duomenų žurnalas Interneto modulis įsigyjamas atskirai
    Ventiliatorius su termokontaktu Variklio TK kontaktai → TK įėjimas Perkaitęs variklis sustabdomas, LED šviečia raudonai Apsauga atstatoma atjungus maitinimą
    Priešgaisrinis išjungimas Gaisro signalizacijos NC kontaktas → DI Atsiradus signalui ventiliatorius sustabdomas DI įėjimas – NC, 24 V
    Ventiliatorius su sklende Sklendės pavara → L1 išėjimas Sklendė maitinama kartu su ventiliatoriumi L1 apkrova – iki 2 A
    Tinklas 110–120 VAC Maitinimas 110–120 VAC Veikia be atskiros modifikacijos Variklis turi būti pritaikytas tai pačiai įtampai

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 3 A NVSS8-30-DM (3 A)
    3–6 A NVSS8-60-DM (6 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Didesnėms srovėms rinkitės EVSS1 seriją (iki 10 A).
    Kada rinktis kitą sprendimą: reikia valdyti 0-10 VDC jutikliu – EVSS1 (virštinkinis) serija su analoginiu įėjimu; reikia montavimo skyde ant DIN bėgio – DVSS8-60-DM; EC ventiliatoriui – EC valdiklį su 0-10 VDC išėjimu; trifaziam varikliui – trifazį transformatorinį reguliatorių arba dažnio keitiklį.

    Pliusai

    • Maitinimas 110–230 VAC
    • TK įėjimas su automatiniu variklio stabdymu
    • Nuotolinis įjungimas / išjungimas (DI)
    • Modbus RTU per RJ45 ir gnybtus, SenteraWeb
    • RGB būsenos LED
    • Automatinis pasileidimas dingus įtampai

    Minusai / ribojimai

    • Nėra analoginio 0-10 VDC įėjimo ir rankenėlės – būtinas Modbus valdiklis arba SenteraWeb
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Suveikusi TK apsauga atstatoma tik atjungus maitinimą
    • Tik naudojimui patalpose
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Naudokite tik su įtampa valdomais ventiliatoriais; variklio srovė – 0,2–6 A.
    • Prie vieno reguliatoriaus galima jungti kelis ventiliatorius, jei jų bendra srovė neviršija 6 A.
    • Minimalią įtampą nustatykite tokią, kad variklis nesustotų esant apkrovai ar tinklo įtampos svyravimams.
    • Atminkite: dingus įtampai ir ją atstačius, ventiliatorius pasileidžia automatiškai.

    Greitas pasirinkimo gidas

    6 A
    110–230 VAC
    Modbus RTU
    TK + DI
    IP54
    Tinka, kai reikia:
    • ventiliacija valdoma per BMS ar SenteraWeb;
    • variklis turi termokontaktus (TK);
    • reikia nuotolinio išjungimo, pvz., nuo gaisro signalizacijos.
    Patikrinkite prieš naudojimą:
    • ar objekte yra Modbus valdiklis arba SenteraWeb modulis;
    • variklio srovę ir ar jis reguliuojamas įtampa;
    • tinklo įtampą (110–230 VAC).
    Svarbus priminimas: Be Modbus valdiklio ar SenteraWeb NVSS8-60-DM greičio reguliuoti negalės – analoginio įėjimo ir rankenėlės jis neturi.

    DUK

    Ar galima valdyti 0-10 VDC signalu?
    Ne. Greitis nustatomas tik per Modbus RTU (registras HR13) arba SenteraWeb.
    Ar būtina jungti TK?
    Ne, TK įėjimas naudojamas tik tada, kai variklis turi termokontaktą.
    Kas nutinka perkaitus varikliui?
    Variklis automatiškai sustabdomas, LED mirksi raudonai; apsauga atstatoma atjungus maitinimą.
    Ar tinka 110–120 V tinklui?
    Taip, maitinimas 110–230 VAC ±10 %, dažnis nustatomas automatiškai.
    Kuo skiriasi nuo DVSS8-60-DM?
    DVSS8-60-DM montuojamas ant DIN bėgio skyde (IP20), o NVSS8-60-DM – virštinkiniu būdu (IP54).
    Ar galima atkurti Modbus nustatymus?
    Taip, užtrumpinus PROG kontaktus (1–2) ne trumpiau kaip 15 s atkuriami Modbus ryšio gamykliniai nustatymai.

    Elektroninis ventiliatoriaus greičio reguliatorius | Modbus RTU | TK | 6A | 110-230VAC | virštinkinis | Sentera Controls | NVSS8-60-DM

    Sentera NVSS8-60-DM – reguliatorius vienfaziams AC ventiliatoriams iki 6 A, maitinimas 110–230 VAC, valdymas per Modbus RTU ir SenteraWeb, TK įėjimas su automatiniu variklio stabdymu ir nuotolinio išjungimo įėjimas – centralizuotai valdomai ventiliacijai.
