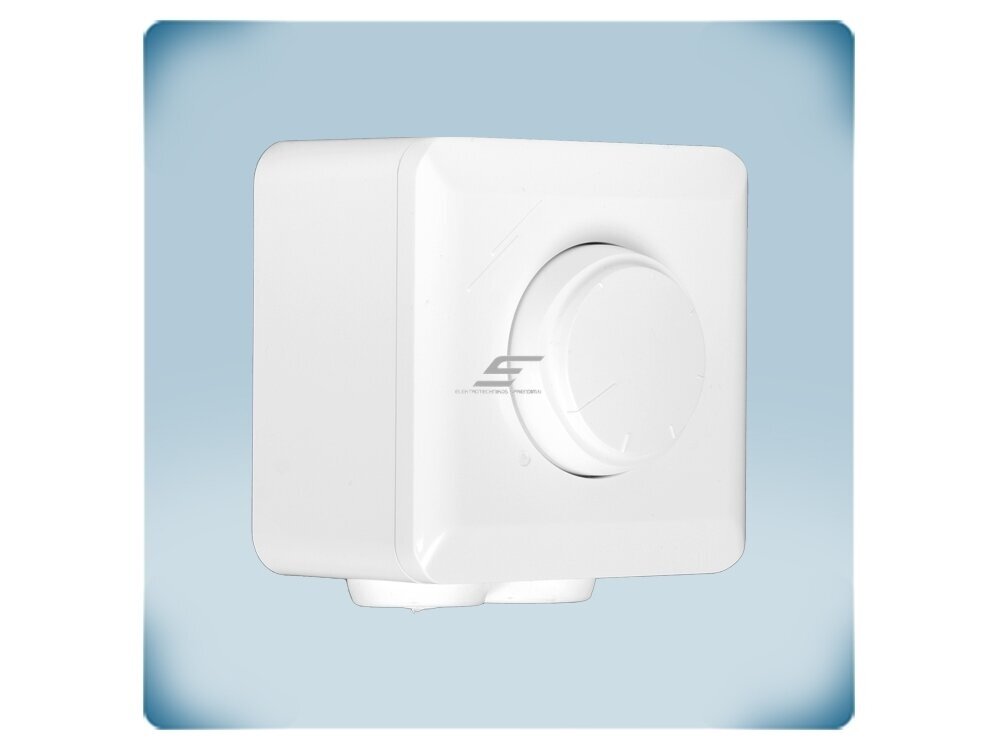

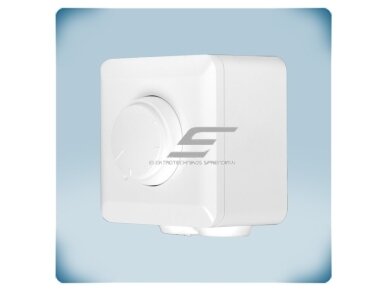

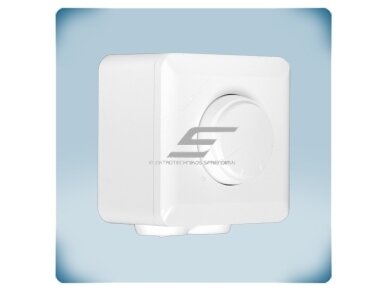

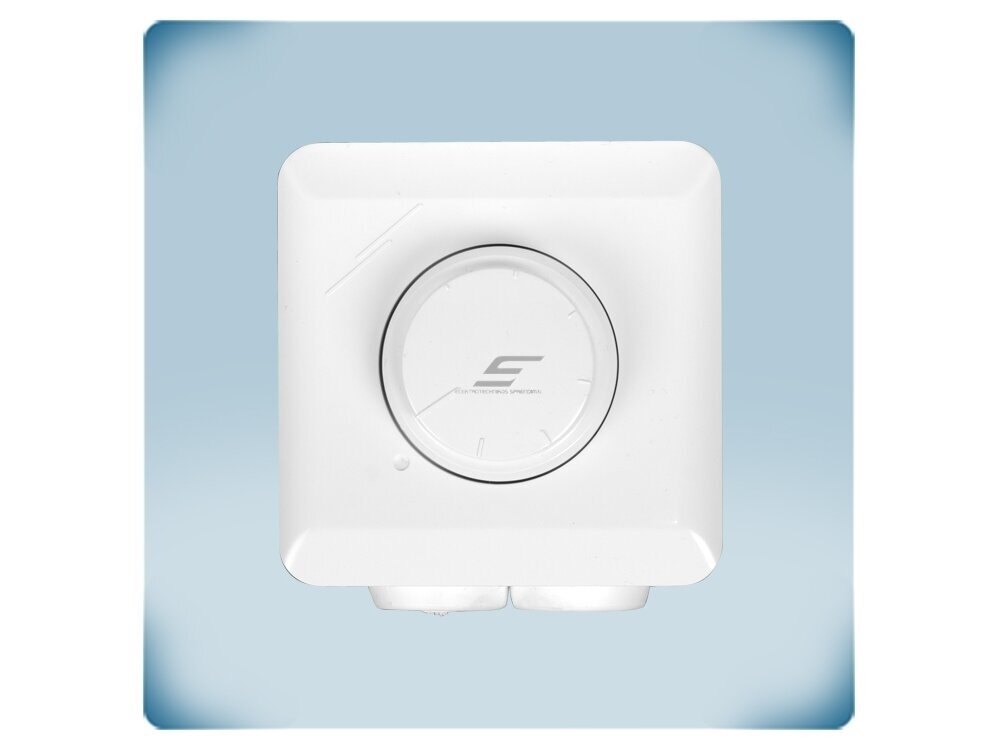

    Elektroninis ventiliatoriaus greičio reguliatorius nuo maks. iki min. | 1,5A | 230VAC | virštinkinis/potinkinis | IP54/IP44 | Sentera Controls | SDX-1-15-DT

    Kodas: SDX-1-15-DT
    Pasiteirauti apie prekę
    Kaina 35.99 € su PVM
    ( 29.74 € be PVM )
    56.13 € Sutaupykite 20.14 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Elektroninis ventiliatoriaus greičio reguliatorius nuo maks. iki min. | 1,5A | 230VAC | virštinkinis/potinkinis | IP54/IP44 | Sentera Controls | SDX-1-15-DT

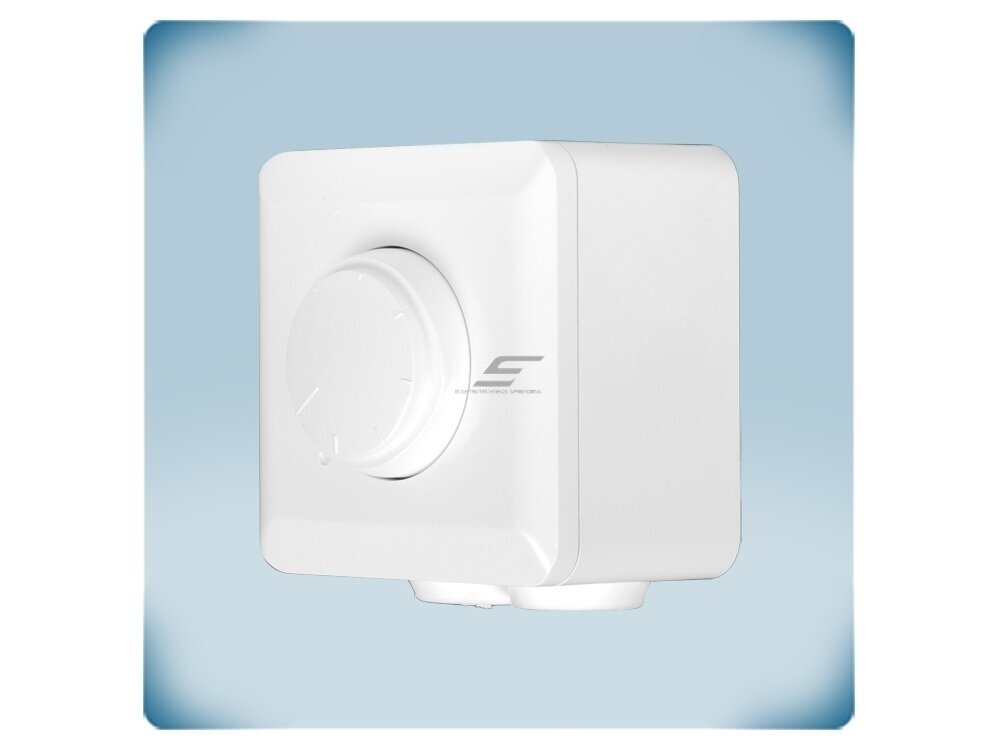

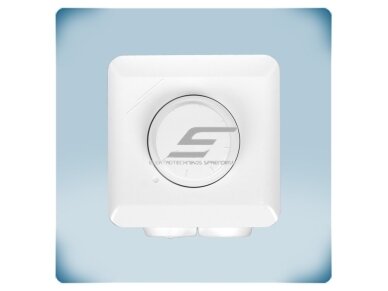

    SDX-1-15-DT – Sentera Controls sieninis elektroninis greičio reguliatorius su rankenėle ir integruotu jungikliu vienfaziams įtampa valdomiems AC ventiliatoriams iki 1,5 A. Pasukus rankenėlę greitis mažėja nuo maksimalaus iki minimalaus (SDX – maks.→min.).

    Pagrindinė mintis:
    Paprasčiausias rankinis sprendimas: įjungimas, greitis ir išjungimas – viena rankenėle. Be programavimo ir papildomų modulių.
    Kam skirtas SDX-1-15-DT:
    Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,5 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.
    Variklio srovė
    0,1–1,5 A
    Valdymas
    Rankenėlė su jungikliu
    Maitinimas
    230 VAC ±10 %, 50–60 Hz
    Montavimas
    Virštinkinis IP54 / potinkinis

    Veikimo principas

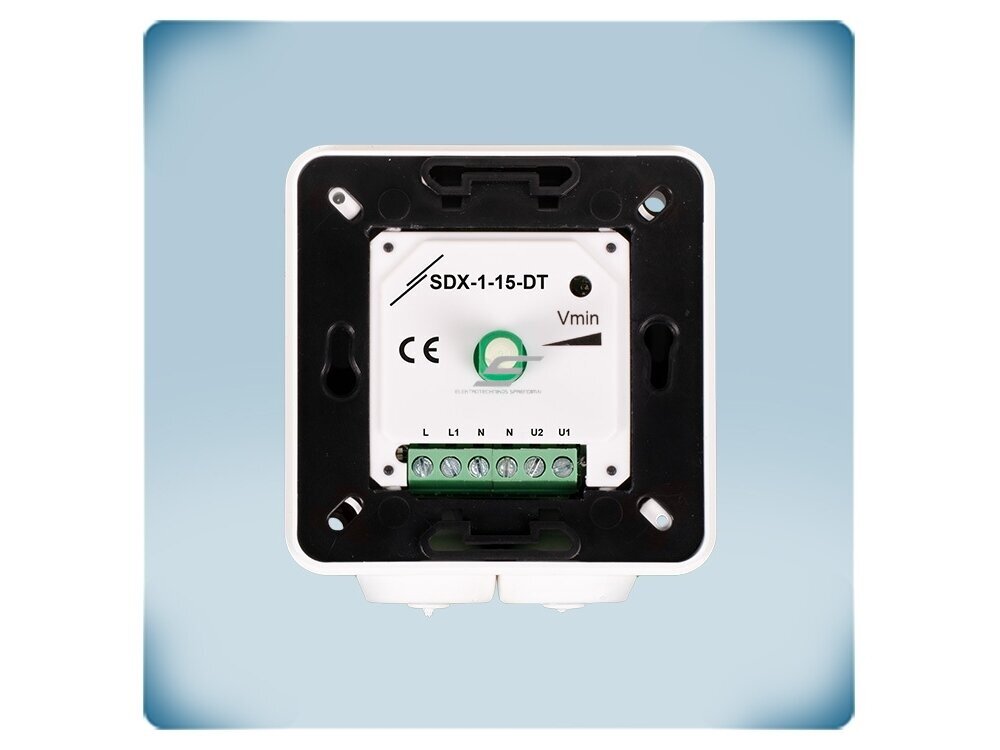

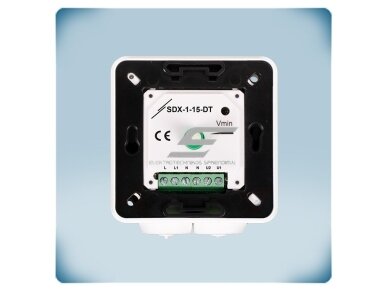

    Reguliatorius montuojamas ant sienos arba į potinkinę dėžutę. Prijungiamas maitinimas (L, N), variklis (U1, U2), o nereguliuojamas išėjimas L1 gali maitinti indikacinę lemputę.

    Reguliavimas – fazinis: keičiama variklio maitinimo įtampos efektinė vertė, todėl išėjimo įtampa nėra grynai sinusinė. Us – maitinimo įtampa (230 VAC).

    Rankenėle greitis keičiamas nuo Us iki nustatytos minimalios ribos. Minimali riba (20–70 % Us, gamyklinė – 100 VAC) reguliuojama vidiniu trimeriu atsuktuvu. OFF padėtį galima palikti arba išjungti – tai nustatoma prijungimo schema.

    Rezultatas – ventiliatorius dirba tokiu greičiu, kokio reikia, ir sunaudoja mažiau elektros nei dirbdamas nuolat visu greičiu. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja slydimas ir nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu. Kai svarbiausias energijos efektyvumas – rinkitės EC ventiliatorių; kai būtinas visiškai tylus darbas mažu greičiu – transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas SDX-1-15-DT?
    Vienas kompaktiškas įtaisas pakeičia jungiklį ir greičio reguliatorių – greitas montavimas ir intuityvus valdymas be jokių nustatymų programoje.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius su rankenėle
    Gamintojas / kodas Sentera Controls / SDX-1-15-DT
    Serija SDX-1-DT (1,5 / 3 A); priešinga kryptis – SDY-1-DT
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz
    Variklio srovė 0,1–1,5 A
    Reguliuojamas išėjimas (U1, U2) Nuo Umin iki Us
    Min. išėjimo riba 20–70 % Us, vidinis trimeris (gamyklinė 100 VAC)
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A (pvz., indikacinei lemputei)
    Valdymas Rankenėlė su integruotu jungikliu, kryptis maks.→min.
    OFF padėtis Pasirenkama prijungimo schema
    Apsaugos klasė IP54 virštinkinis (EN 60529)
    Darbo aplinka 0…+40 °C, be kondensacijos
    Gnybtai Varžtiniai, iki 2,5 mm², žingsnis 5 mm
    Svoris 0,16 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-6-2, EN 61000-6-3, EN 61000-3-2), RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Rankenėlė su jungikliu – įjungimas, greitis ir išjungimas – vienu valdikliu.
    • Kryptis maks.→min. – pasukus rankenėlę ventiliatorius pradeda nuo pilno greičio ir lėtėja.
    • Reguliuojama min. riba – vidiniu trimeriu nustatoma taip, kad variklis visada užtikrintai suktųsi.
    • Nereguliuojamas išėjimas L1 – indikacinei lemputei ar kitam 230 V įtaisui iki 2 A.
    • Pasirenkama OFF padėtis – jei ventiliatorius turi dirbti nuolat, OFF galima išjungti prijungimo schema.

    Kur naudojamas?

    • Vonios, tualetai, virtuvės
    • Maži biurai, parduotuvės
    • Dirbtuvės, garažai, sandėliukai
    • Kanaliniai ir ašiniai ventiliatoriai su AC varikliais
    • Senų rankinių reguliatorių keitimas

    Naudojimas pagal poreikį

    Elektrikui.
    Montuojamas kaip sieninis jungiklis, nereikia jokio programavimo.
    Ventiliacijos montuotojui.
    Min. riba nustatoma vietoje atsuktuvu pagal konkretų ventiliatorių.
    Naudotojui.
    Viena rankenėlė – įjungti, sureguliuoti, išjungti.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SDX-1-15-DT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vonia, tualetas Ištraukimo ventiliatorius → U1, U2 Ventiliatorius įjungiamas ir sureguliuojamas viena rankenėle Min. ribą nustatykite trimeriu
    Virtuvė, dirbtuvės Kanalinis ventiliatorius → U1, U2; lemputė → L1 Lemputė rodo, kad ventiliatorius įjungtas L1 apkrova – iki 2 A
    Nuolat dirbanti ventiliacija Prijungimas be OFF padėties (L1, N) Ventiliatoriaus išjungti rankenėle neįmanoma – tik keisti greitį Žr. gamintojo prijungimo schemą
    Variklis su kondensatoriumi Pagal gamintojo schemą su pagalbine apvija Tinkamas greičio reguliavimas Patikrinkite, ar variklis tinka įtampos reguliavimui

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A SDX-1-15-DT (1,5 A) ← šis modelis
    1,5–3 A SDX-1-30-DT (3 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: reikia, kad greitis didėtų sukant rankenėlę – SDY-1 serija (min.→maks.); reikia Modbus – SDX-1-DM; automatikai su jutikliu – EVS-1 serija; EC ventiliatoriui – EC potenciometrą.

    Pliusai

    • Rankenėlė su jungikliu
    • Paprastas montavimas, be programavimo
    • Reguliuojama min. riba
    • Nereguliuojamas išėjimas lemputei
    • Virštinkinis arba potinkinis
    • Kompaktiškas

    Minusai / ribojimai

    • Variklio srovė – iki 1,5 A
    • Nėra Modbus ir analoginio įėjimo
    • Kryptis tik maks.→min. (priešingai – SDY-1)
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklio srovė patenka į 0,1–1,5 A ribas ir ar variklis tinka įtampos reguliavimui.
    • Min. ribą reguliuokite tik atjungus maitinimą arba izoliuotu atsuktuvu.
    • Skirtas tik naudojimui patalpose (0…+40 °C).

    Greitas pasirinkimo gidas

    1,5 A
    230 VAC
    Rankenėlė + jungiklis
    Maks.→min.
    IP54
    Tinka, kai reikia:
    • paprasto rankinio valdymo be automatikos;
    • ventiliatoriaus srovė iki 1,5 A;
    • reikia lemputės, rodančios darbą.
    Patikrinkite prieš naudojimą:
    • variklio srovę ir ar jis reguliuojamas įtampa;
    • norimą rankenėlės kryptį (SDX ar SDY);
    • ar reikalinga OFF padėtis.
    Svarbus priminimas: SDX-1-15-DT nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Kuo skiriasi SDX ir SDY?
    SDX greitį mažina sukant rankenėlę (maks.→min.), SDY – didina (min.→maks.).
    Ar galima nustatyti minimalų greitį?
    Taip, vidiniu trimeriu 20–70 % Us ribose (gamyklinė 100 VAC).
    Ar ventiliatorių galima išjungti rankenėle?
    Taip, jei prijungta su OFF padėtimi; OFF galima išjungti prijungimo schema.
    Ar tinka EC ventiliatoriams?
    Ne, tik vienfaziams įtampa valdomiems AC varikliams.

    Elektroninis ventiliatoriaus greičio reguliatorius nuo maks. iki min. | 1,5A | 230VAC | virštinkinis/potinkinis | IP54/IP44 | Sentera Controls | SDX-1-15-DT

    Sentera SDX-1-15-DT – sieninis ventiliatoriaus greičio reguliatorius su rankenėle ir jungikliu, 0,1–1,5 A, 230 VAC, kryptis maks.→min., reguliuojama min. riba ir L1 išėjimas lemputei.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
