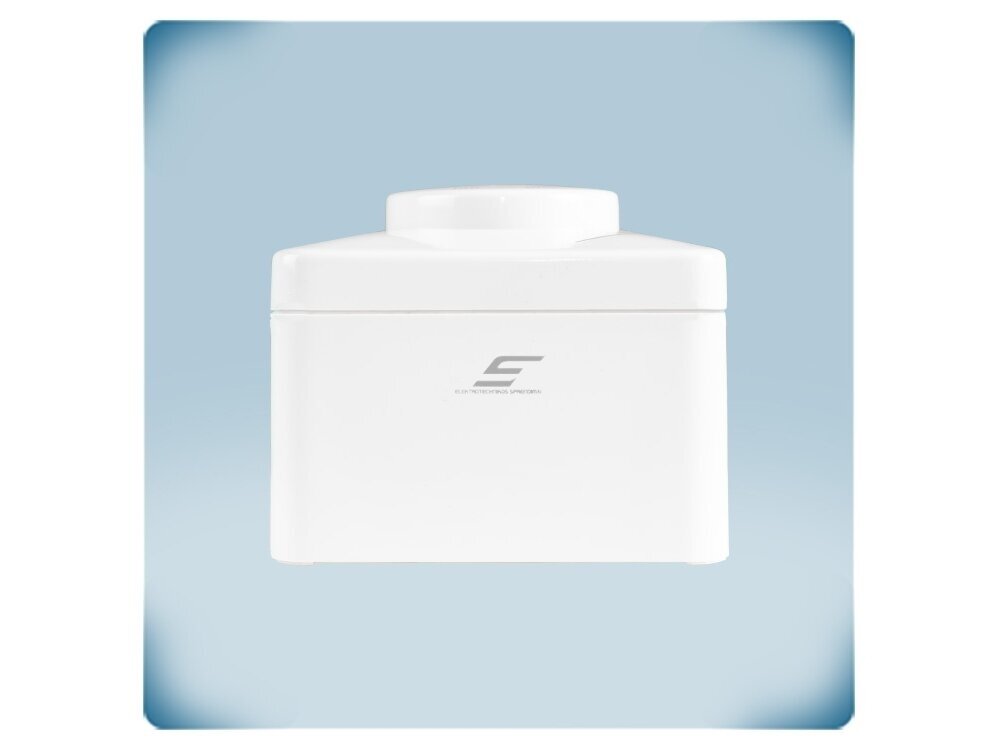

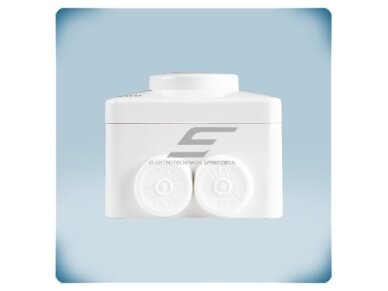

    Elektroninis ventiliatoriaus greičio reguliatorius nuo maks. iki min. | 2,5A | 230VAC | virštinkinis/potinkinis | IP54/IP44 | Sentera Controls | MTXN0-25-AT

    Kodas: MTXN0-25-AT
    Pasiteirauti apie prekę
    Kaina 39.53 € su PVM
    ( 32.67 € be PVM )
    61.67 € Sutaupykite 22.14 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Elektroninis ventiliatoriaus greičio reguliatorius nuo maks. iki min. | 2,5A | 230VAC | virštinkinis/potinkinis | IP54/IP44 | Sentera Controls | MTXN0-25-AT

    MTXN0-25-AT – Sentera Controls kompaktiškas sieninis ventiliatoriaus greičio reguliatorius su rankenėle vienfaziams 230 VAC ventiliatoriams (0,2–2,5 A). Sukant rankenėlę greitis mažėja nuo maksimalaus iki minimalaus (maks.→min.).

    Pagrindinė mintis:
    Paprasčiausias ir pigiausias būdas reguliuoti nedidelio AC ventiliatoriaus greitį: viena rankenėlė su OFF padėtimi, montavimas kaip įprasto sieninio jungiklio.
    Kam skirtas MTXN0-25-AT:
    Šis modelis skirtas vidutinės galios ventiliatoriams (iki 2.5 A) – kanaliniams ventiliatoriams biuruose, klasėse, prekybos patalpose arba 2–3 mažesniems ventiliatoriams kartu.
    Variklio srovė
    0,2–2,5 A
    Valdymas
    Rankenėlė, maks.→min.
    Maitinimas
    230 VAC ±10 %, 50 Hz
    Montavimas
    Virštinkinis IP54 / potinkinis IP44

    Veikimo principas

    Reguliatorius montuojamas virštinkiniu būdu arba į potinkinę dėžutę. Prijungiamas maitinimas ir variklis; nereguliuojamas 230 V išėjimas (iki 2 A) naudojamas OFF padėties prijungimui.

    Reguliavimas – fazinis: keičiama variklio maitinimo įtampos efektinė vertė, išėjimo įtampa nėra grynai sinusinė. Reguliuojamas išėjimas – 80–230 VAC.

    Minimalus greitis (80–180 VAC, gamyklinis 100 VAC) nustatomas vidiniu trimeriu. OFF padėtį galima palikti arba išjungti prijungimo schema – tada ventiliatorius dirba nuolat, keičiamas tik greitis.

    Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas MTXN0-25-AT?
    Kompaktiškas, nebrangus ir paprastas: nereikia jokio programavimo, o atsarginis saugiklis jau komplekte.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius su rankenėle
    Gamintojas / kodas Sentera Controls / MTXN0-25-AT
    Serija MTXN0 (0,5 / 1,5 / 2,5 / 4 A); priešinga kryptis – MTYN0
    Maitinimo įtampa 230 VAC ±10 %, 50 Hz
    Variklio srovė 0,2–2,5 A
    Reguliuojamas išėjimas 80–230 VAC
    Min. greitis 80–180 VAC, vidinis trimeris (gamyklinis 100 VAC)
    Rankenėlės kryptis maks.→min.
    Nereguliuojamas išėjimas 230 VAC, maks. 2 A
    OFF padėtis Yra; išjungiama prijungimo schema
    Apsauga Saugiklis F 3,15 A H, 5×20 mm (atsarginis komplekte)
    Apsaugos klasė IP54 virštinkinis / IP44 potinkinis (EN 60529)
    Darbo aplinka 0…+35 °C, be kondensacijos
    Kabeliai Iki 2,5 mm²
    Svoris 0,17 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Rankenėlė su OFF – įjungimas, greitis ir išjungimas – vienu valdikliu.
    • Kryptis maks.→min. – pasukus rankenėlę ventiliatorius pradeda nuo pilno greičio.
    • Reguliuojamas min. greitis – trimeriu nustatoma taip, kad variklis visada užtikrintai suktųsi.
    • Nuolatinio darbo režimas – OFF padėtį galima išjungti – ventiliatorius dirba nuolat.
    • Keli ventiliatoriai – prie vieno reguliatoriaus galima jungti kelis, neviršijant maks. srovės.

    Kur naudojamas?

    • Vonios, tualetai, virtuvės
    • Biurai ir nedidelės patalpos
    • Sandėliukai, garažai
    • Kanaliniai ir ašiniai ventiliatoriai su AC varikliais
    • Senų rankinių reguliatorių keitimas

    Naudojimas pagal poreikį

    Elektrikui.
    Montuojamas kaip sieninis jungiklis, be programavimo.
    Ventiliacijos montuotojui.
    Min. greitis nustatomas vietoje atsuktuvu.
    Naudotojui.
    Viena rankenėlė – įjungti, sureguliuoti, išjungti.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai MTXN0-25-AT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Vonia, tualetas Ištraukimo ventiliatorius → reguliuojamas išėjimas Ventiliatorius įjungiamas ir sureguliuojamas viena rankenėle Min. greitį nustatykite trimeriu
    Nuolat dirbanti ventiliacija Prijungimas be OFF padėties Ventiliatorius dirba visada, keičiamas tik greitis Žr. gamintojo prijungimo schemą
    Keli ventiliatoriai vienoje patalpoje Keli to paties tipo ventiliatoriai lygiagrečiai Visi reguliuojami viena rankenėle Bendra srovė – ne daugiau 2,5 A

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 0,5 A MTXN0-05-AT (0,5 A)
    0,5–1,5 A MTXN0-15-AT (1,5 A)
    1,5–2,5 A MTXN0-25-AT (2,5 A) ← šis modelis
    2,5–4 A MTXN0-40-AT (4 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite. Nepasirinkite per didelio modelio mažam ventiliatoriui – kiekvienas modelis turi ir minimalią srovę.
    Kada rinktis kitą sprendimą: reikia priešingos rankenėlės krypties – MTYN0 serija; reikia LED indikacijos – LTX / LTY serija; reikia valdyti jutikliu ar per Modbus – EVS-1 serija; didesnei srovei – ITR-9 serija; EC ventiliatoriui – EC potenciometrą.

    Pliusai

    • Kompaktiškas ir nebrangus
    • Rankenėlė su OFF padėtimi
    • Reguliuojamas min. greitis
    • Atsarginis saugiklis komplekte
    • Virštinkinis arba potinkinis montavimas

    Minusai / ribojimai

    • Variklio srovė – 0,2–2,5 A
    • Nėra 0-10 VDC įėjimo ir Modbus
    • Darbo temperatūra 0…+35 °C
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Patikrinkite, ar variklio srovė patenka į 0,2–2,5 A ribas ir ar variklis tinka įtampos reguliavimui.
    • Min. greitį reguliuokite izoliuotu atsuktuvu.
    • Skirtas tik naudojimui patalpose.

    Greitas pasirinkimo gidas

    2,5 A
    230 VAC
    Rankenėlė maks.→min.
    IP54 / IP44
    Tinka, kai reikia:
    • paprasto rankinio valdymo be automatikos;
    • ventiliatoriaus srovė 0,2–2,5 A;
    • montavimo kaip sieninio jungiklio.
    Patikrinkite prieš naudojimą:
    • variklio srovę ir ar jis reguliuojamas įtampa;
    • norimą rankenėlės kryptį (MTXN0 – maks.→min.);
    • ar reikalinga OFF padėtis.
    Svarbus priminimas: MTXN0-25-AT nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Kuo skiriasi MTXN0 ir MTYN0?
    Tik rankenėlės kryptimi: MTXN0 – maks.→min., MTYN0 – min.→maks.. Elektriniai parametrai tie patys.
    Ar galima nustatyti minimalų greitį?
    Taip, vidiniu trimeriu 80–180 VAC ribose (gamyklinis 100 VAC).
    Ar ventiliatorius gali dirbti nuolat?
    Taip, OFF padėtį galima išjungti prijungimo schema.
    Ar tinka EC ventiliatoriams?
    Ne, tik vienfaziams įtampa valdomiems AC varikliams.

    Elektroninis ventiliatoriaus greičio reguliatorius nuo maks. iki min. | 2,5A | 230VAC | virštinkinis/potinkinis | IP54/IP44 | Sentera Controls | MTXN0-25-AT

    Sentera MTXN0-25-AT – kompaktiškas sieninis ventiliatoriaus greičio reguliatorius su rankenėle (maks.→min.), 0,2–2,5 A, 230 VAC, su OFF padėtimi ir reguliuojamu min. greičiu.
