  • Nauja prekė   -91.98€Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | 15-35°C | 6A | 230VAC | su PT500 jutikliu | Schuko lizdas | IP54 | Sentera Controls | GTE-1-60-DT
    Nauja prekė   -91.98€Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | 15-35°C | 6A | 230VAC | su PT500 jutikliu | Schuko lizdas | IP54 | Sentera Controls | GTE-1-60-DT 1

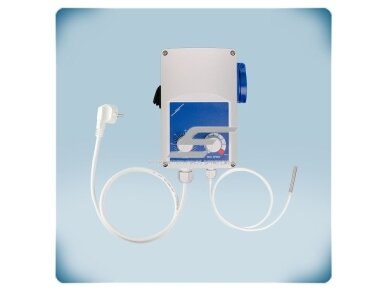

    Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | 15-35°C | 6A | 230VAC | su PT500 jutikliu | Schuko lizdas | IP54 | Sentera Controls | GTE-1-60-DT

    Kodas: GTE-1-60-DT
    Pasiteirauti apie prekę
    Kaina 164.26 € su PVM
    ( 135.75 € be PVM )
    256.24 € Sutaupykite 91.98 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

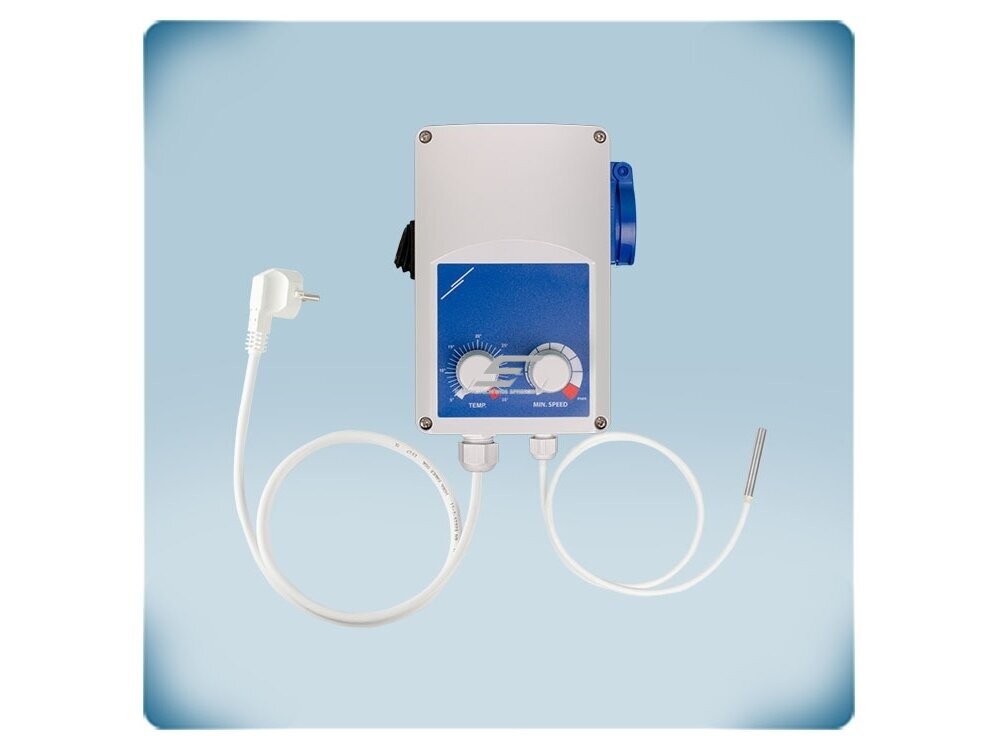

    Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | 15-35°C | 6A | 230VAC | su PT500 jutikliu | Schuko lizdas | IP54 | Sentera Controls | GTE-1-60-DT

    GTE-1-60-DT – Sentera Controls elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą vienfaziams 230 VAC įtampa valdomiems AC varikliams iki 6 A. Kištukinė versija: komplekte PT500 temperatūros jutiklis ir maitinimo kabelis su Euro kištuku, ventiliatorius jungiamas į Schuko lizdą. Temperatūros nustatymas 15–35 °C.

    Pagrindinė mintis:
    Įjungiate į lizdą, įkišate ventiliatoriaus kištuką ir nustatote temperatūrą – kylant temperatūrai ventiliatorius pats greitėja. Tinka ten, kur reikia paprasto ir greitai įrengiamo vėdinimo pagal temperatūrą be skydo ir automatikos projekto. Nustatymo diapazonas 15–35 °C pritaikytas tipinėms šiltnamių, gyvulių patalpų ir dirbtuvių temperatūroms.
    Maks. variklio srovė
    6 A
    Temperatūros nustatymas
    15–35 °C, PT500 jutiklis
    Prijungimas
    Euro kištukas + Schuko lizdas
    Apsauga
    IP54, maitinimas 230 VAC

    Veikimo principas

    Reguliatorius maitinamas per kabelį su Euro kištuku (230 VAC ±10 %, 50–60 Hz), ventiliatorius jungiamas į integruotą Schuko lizdą, PT500 jutiklis (komplekte) – prie GND ir T (TEMP.) gnybtų. Nereguliuojamas 230 VAC išėjimas L1 (iki 2 A) gali maitinti sklendės pavarą ar kitą 230 V įrenginį.

    Reguliatorius elektroniškai keičia variklio įtampą tarp Vmin (80–160 VAC, išorinis potenciometras) ir Vmax (170–230 VAC, vidinis trimeris). Kol temperatūra žemesnė už nustatytą (15–35 °C potenciometru), ventiliatorius dirba minimaliu greičiu arba, įjungus OFF lygį trumpikliu JP5, išsijungia; viršijus nustatytą vertę greitis didėja proporciniame diapazone 2, 4 (gamyklinis), 6 arba 8 °C (JP1/JP2), histerezė – 0,5, 1, 2 (gamyklinė) arba 3 °C (JP3/JP4).

    Rezultatas – ventiliatorius sukasi tik tiek, kiek reikia pagal temperatūrą, o reguliatorius įrengiamas be skydo ir elektros projekto. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; jei variklis mažu greičiu ūžia, rinkitės transformatorinį GTH serijos reguliatorių su sinusine įtampa.

    Kuo naudingas GTE-1-60-DT?
    Vėdinimas pagal temperatūrą be skydo ir sudėtingo montavimo: jutiklis ir kabelis jau komplekte, ventiliatorius jungiamas kištuku.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą
    Gamintojas / kodas Sentera Controls / GTE-1-60-DT
    Serija GTE (GTE-1-60 / GTE21-60, versijos DT ir DM)
    Versija DT – kištukinė, su PT500 jutikliu, Schuko lizdu ir maitinimo kabeliu
    Maitinimo įtampa 230 VAC ±10 %, 50–60 Hz, vienfazė
    Maks. variklio srovė (Imax) 6 A
    Min. išėjimo įtampa (Vmin) 80–160 VAC, išorinis potenciometras
    Maks. išėjimo įtampa (Vmax) 170–230 VAC, vidinis trimeris
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A
    Temperatūros nustatymas 15–35 °C, potenciometras
    Temperatūros jutiklis PT500 (komplekte)
    Proporcinis diapazonas 2 / 4 (gamyklinis) / 6 / 8 °C, trumpikliai JP1/JP2
    Histerezė 0,5 / 1 / 2 (gamyklinė) / 3 °C, trumpikliai JP3/JP4
    OFF lygis Įjungiamas / išjungiamas trumpikliu JP5 (gamyklinis – išjungtas)
    Prijungimas Maitinimo kabelis su Euro kištuku; Schuko lizdas varikliui; gnybtai L, N, PE, L1, GND, T
    Korpusas RABS V0, pilkas RAL 7035
    Apsaugos klasė IP54, tik naudojimui patalpose
    Darbo aplinka 0…+40 °C, < 95 % rH be kondensacijos
    Pakuotės matmenys 245×155×115 mm
    Svoris 1,094 kg neto / 1,236 kg bruto
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-3-2, EN 61000-6-2, EN 61000-6-3), RoHS 2011/65/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Kištukinis prijungimas – Euro kištukas maitinimui, Schuko lizdas ventiliatoriui, PT500 jutiklis komplekte.
    • Greitis pagal temperatūrą – kylant temperatūrai virš nustatytos ventiliatorius tolygiai greitėja.
    • Reguliuojamas proporcinis diapazonas ir histerezė – trumpikliais pritaikoma, kaip staigiai ventiliatorius reaguoja į temperatūrą.
    • Min. ir maks. greitis – Vmin 80–160 VAC potenciometru, Vmax 170–230 VAC trimeriu – greitis ir triukšmas apribojami pagal objektą.
    • OFF lygis – pasirinktinai ventiliatorius išsijungia, kai temperatūra žemesnė už nustatytą.
    • Nereguliuojamas 230 V išėjimas (iki 2 A) – sklendės pavarai ar kitam 230 V įrenginiui.

    Kur naudojamas?

    • Šiltnamiai
    • Vėdinimo sistemos su temperatūros valdymu
    • Gyvulių ir paukščių laikymo patalpos
    • Dirbtuvės, sandėliai, techninės patalpos
    • Laikinas ar mobilus vėdinimas, kur ventiliatorius jungiamas kištuku
    • Katilinės, serverinės ir kitos šiltesnės patalpos (nustatymas 15–35 °C)

    Naudojimas pagal poreikį

    Katilinių ir techninių patalpų prižiūrėtojui.
    Kištukinis reguliatorius su PT500 įjungiamas be skydo ir valdo perkaitimą 15–35 °C ribose.
    Paukštidžių ir gyvulių fermų savininkui.
    Ventiliatorius greitėja kylant temperatūrai, o minimalus greitis palaiko nuolatinį vėdinimą.
    Mobilių ventiliatorių nuomos ir montavimo įmonei.
    Euro kištukas ir Schuko lizdas leidžia reguliatorių perkelti tarp objektų.

    Praktinis panaudojimas

    Jeigu katilinėje 4 A vienfazis ištraukimo ventiliatorius turi greitėti, kai temperatūra pakyla virš 25 °C, tada GTE-1-60-DT nustatykite ties 25 °C su gamykliniu 4 °C proporciniu diapazonu, ir ventiliatorius visu greičiu suksis maždaug ties 29 °C, o žemiau 25 °C dirbs minimaliu greičiu.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai GTE-1-60-DT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Šiltnamis Ventiliatorius → Schuko lizdas; PT500 → augalų zonoje Kylant temperatūrai ventiliatorius greitėja, vėsiau – dirba minimaliu greičiu arba išsijungia Jutiklį montuokite šešėlyje, ne tiesioginėje saulėje
    Paukštidė / gyvulių patalpa Ištraukimo ventiliatorius iki 6 A Palaikomas vėdinimas pagal temperatūrą, minimalus oro kaitos lygis išlaikomas Vmin OFF lygį (JP5) palikite išjungtą, jei būtinas nuolatinis minimalus vėdinimas
    Ventiliatorius su oro sklende Sklendės pavara 230 VAC → L1 Sklendė maitinama kartu su reguliatoriumi L1 apkrova – iki 2 A
    Dirbtuvės, sandėlis Ištraukimo ventiliatorius Karštą dieną ištraukimas stiprėja Proporcinį diapazoną didinkite (6–8 °C), jei greitis kinta per staigiai
    Laikinas objektas Euro kištukas → 230 V lizdas Įrenginį lengva perkelti į kitą vietą Naudoti tik patalpose

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 6 A · nustatymas 15–35 °C · kištukinis, su PT500 GTE-1-60-DT (6 A) ← šis modelis
    iki 6 A · nustatymas 15–35 °C · Modbus RTU GTE-1-60-DM (6 A)
    iki 6 A · nustatymas 5–35 °C · kištukinis, su PT500 GTE21-60-DT (6 A)
    iki 6 A · nustatymas 5–35 °C · Modbus RTU GTE21-60-DM (6 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo, įtampa reguliuojamus AC variklius, jų vardines sroves sumuokite. Visi GTE modeliai – 6 A; renkamasi pagal temperatūros diapazoną ir versiją (DT / DM).
    Kada rinktis kitą sprendimą: kitas temperatūros nustatymo diapazonas (5–35 °C) – GTE21-60-DT; su Modbus RTU ir gnybtiniu prijungimu – GTE-1-60-DM; sinusinė įtampa ir vandeninio šildytuvo vožtuvas – transformatorinė GTH-1 / GTH21 serija; elektrinis šildytuvas – GTTE1 serija; valdymas 0-10 VDC signalu – EVS-1 serija; EC ventiliatoriams – EC valdikliai su 0-10 VDC išėjimu.

    Pliusai

    • Kištukinis prijungimas, PT500 jutiklis komplekte
    • Automatinis greičio valdymas pagal temperatūrą
    • Reguliuojamas proporcinis diapazonas ir histerezė
    • Nustatomas min. ir maks. greitis
    • Nereguliuojamas 230 V išėjimas (2 A)
    • IP54 korpusas

    Minusai / ribojimai

    • Nėra Modbus RTU – tam rinkitės GTE-1-60-DM
    • Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
    • Valdo tik vėdinimo logika – greitis didėja kylant temperatūrai
    • Tik naudojimui patalpose, darbo aplinka 0…+40 °C; nėra TK gnybtų ir aliarmo išėjimo
    • Nustatymas tik nuo 15 °C – vėsesnėms patalpoms GTE21-60-DT (5–35 °C)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Jungti tik į įžemintą 230 VAC lizdą.
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo (ar kelių variklių) vardinė srovė neviršija 6 A.
    • Nereguliuojamo L1 išėjimo apkrova – ne daugiau kaip 2 A.
    • Skirtas tik naudojimui patalpose: 0…+40 °C, < 95 % rH be kondensacijos.

    Greitas pasirinkimo gidas

    6 A
    230 VAC
    15–35 °C
    PT500 komplekte
    IP54
    Tinka, kai reikia:
    • vėdinimo pagal temperatūrą su AC ventiliatoriumi iki 6 A;
    • šiltnamių ir ūkinių patalpų mikroklimato valdymo;
    • greito įrengimo be skydo – kištuku;
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar tinka temperatūros nustatymo diapazonas 15–35 °C;
    • ar ventiliatorius turi Schuko kištuką;
    Svarbus priminimas: GTE-1-60-DT nevaldo EC ventiliatorių, trifazių variklių ir šildytuvų – jis tik keičia ventiliatoriaus greitį pagal temperatūrą.

    DUK

    Ar jutiklis yra komplekte?
    Taip, DT versijoje PT500 jutiklis ir maitinimo kabelis komplekte.
    Kada ventiliatorius greitėja?
    Kai temperatūra viršija nustatytą vertę (15–35 °C ribose); greitis didėja proporciniame diapazone 2–8 °C.
    Ar ventiliatorius gali visai išsijungti?
    Taip, jei trumpikliu JP5 įjungtas OFF lygis; gamykloje jis išjungtas ir ventiliatorius dirba minimaliu greičiu.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra vardinė srovė neviršija 6 A ir varikliai reguliuojami įtampa.
    Kuo skiriasi nuo GTE21-60-DT?
    GTE21-60-DT temperatūros nustatymo diapazonas – 5–35 °C; kiti parametrai tokie patys.
    Kuo skiriasi nuo GTE-1-60-DM?
    GTE-1-60-DM turi Modbus RTU ir jungiamas gnybtais, bet be kištuko, lizdo ir jutiklio komplekte.

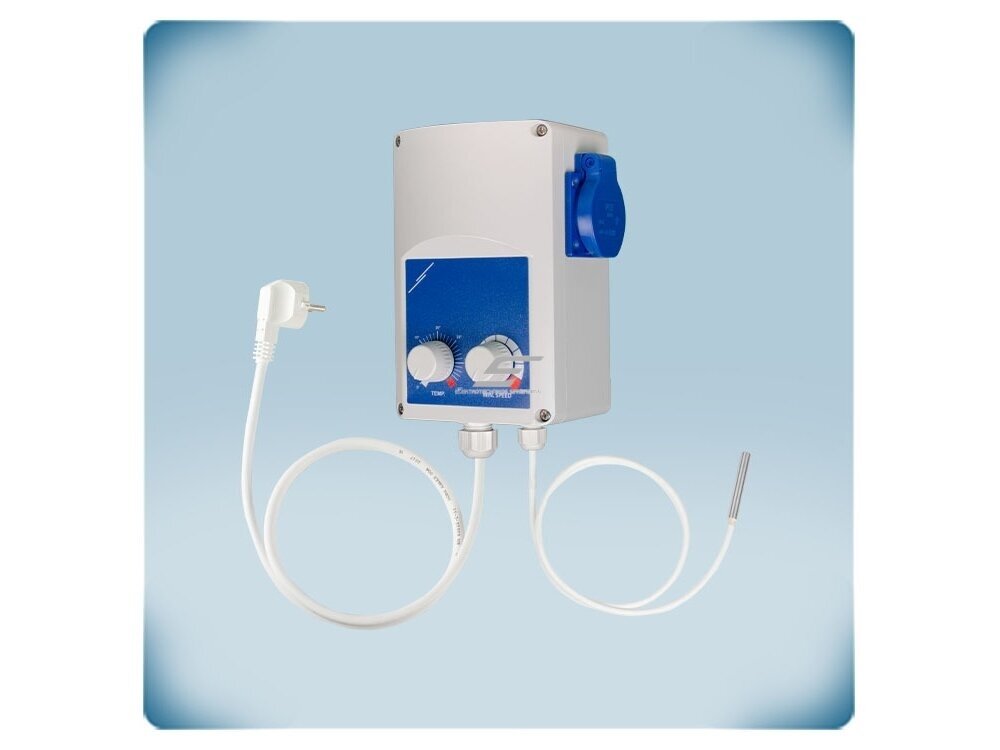

    Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | 15-35°C | 6A | 230VAC | su PT500 jutikliu | Schuko lizdas | IP54 | Sentera Controls | GTE-1-60-DT

    Sentera GTE-1-60-DT – elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą, iki 6 A, 230 VAC, nustatymas 15–35 °C, PT500 jutiklis ir Schuko lizdas komplekte, IP54 – šiltnamiams ir vėdinimui pagal temperatūrą.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
