Name: Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | Modbus RTU | 5-35°C | 6A | 230VAC | IP54 | Sentera Controls | GTE21-60-DM
Brand: Sentera Controls
SKU: GTE21-60-DM
Price: 113.43 EUR
Availability: InStock

Prekės aprašymas

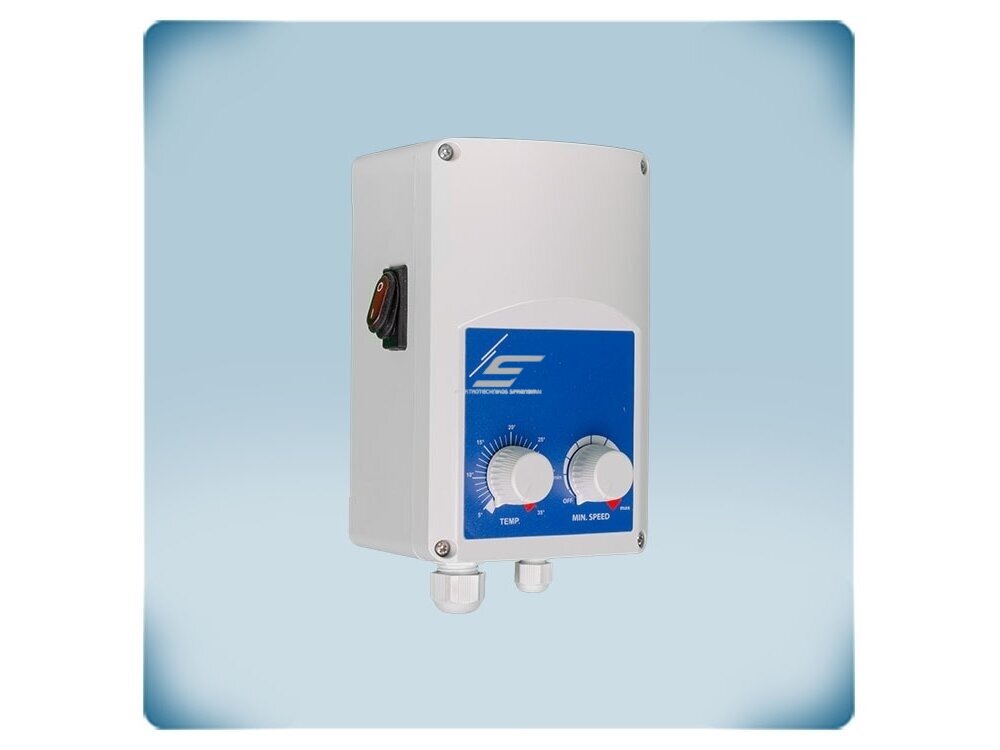

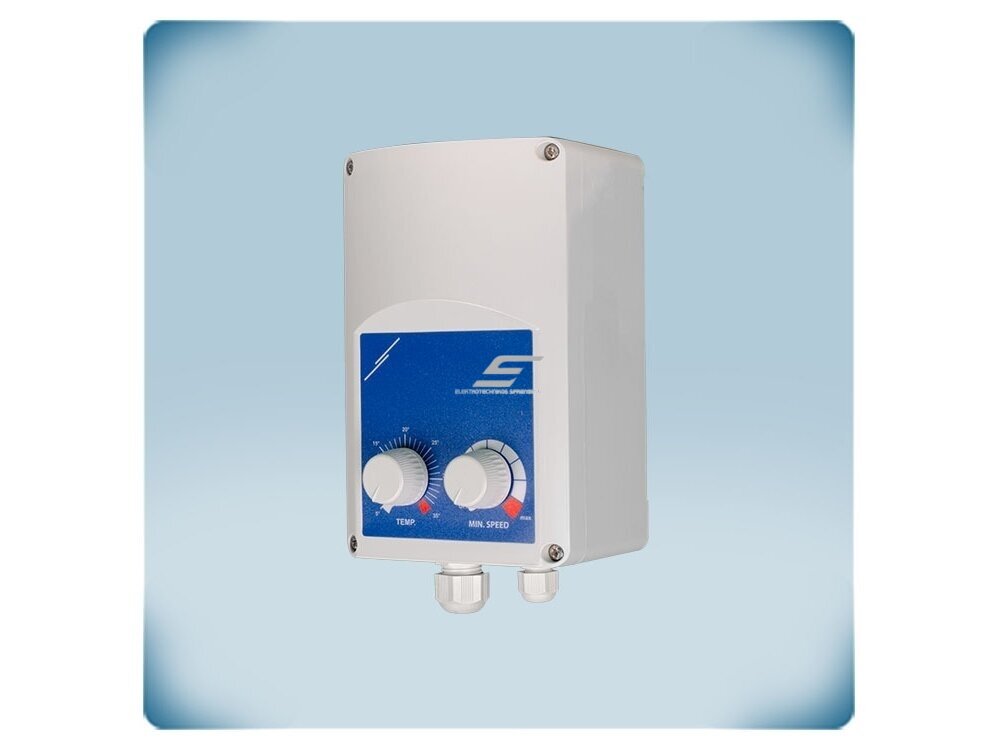

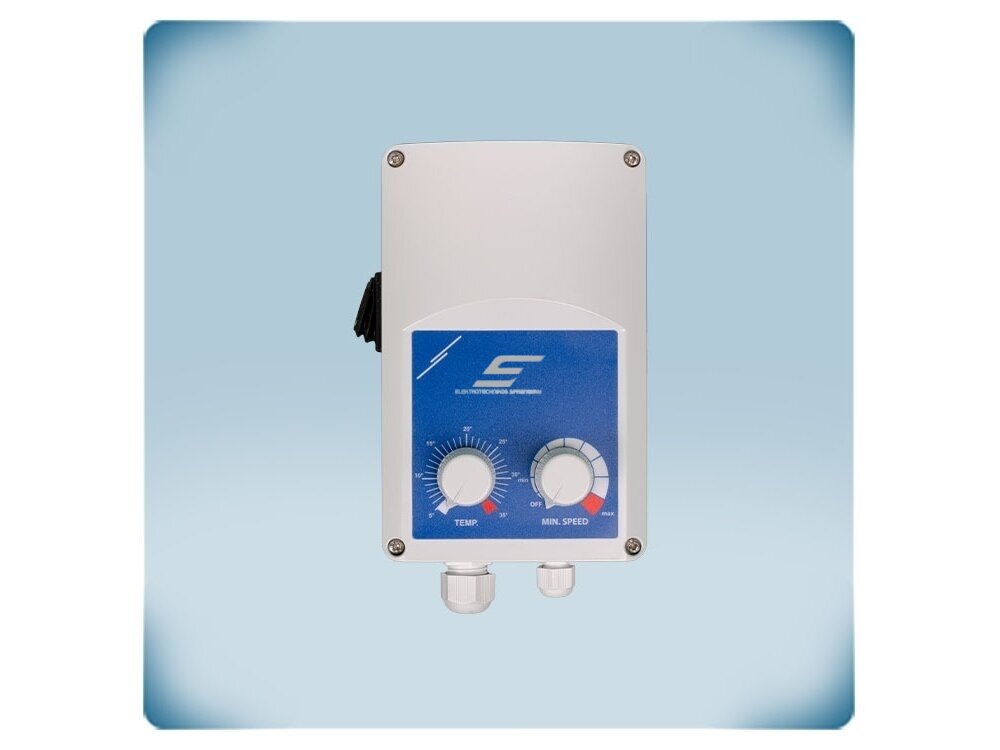

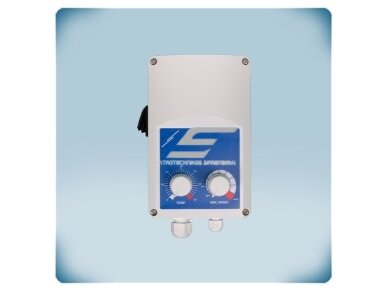

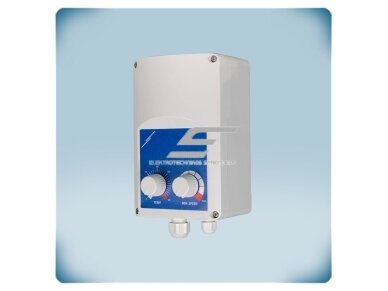

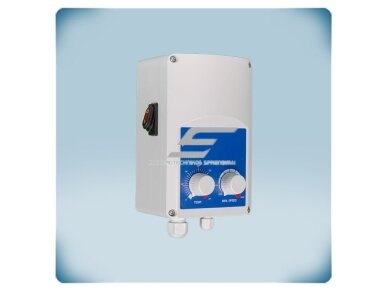

Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | Modbus RTU | 5-35°C | 6A | 230VAC | IP54 | Sentera Controls | GTE21-60-DM

GTE21-60-DM – Sentera Controls elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą vienfaziams 230 VAC įtampa valdomiems AC varikliams iki 6 A, su Modbus RTU (RS485) sąsaja. Temperatūros nustatymas 5–35 °C, matuojama išoriniu PT500 jutikliu (į komplektą neįeina), prijungimas – gnybtais.

Pagrindinė mintis:
Savarankiškas temperatūros reguliatorius, kurį galima prijungti prie BMS ar SenteraWeb debesies: ventiliatorius greitėja kylant temperatūrai, o būseną ir parametrus galima stebėti bei keisti nuotoliniu būdu per Modbus RTU. Nustatymo diapazonas nuo 5 °C leidžia valdyti vėdinimą ir vėsesnėse patalpose – sandėliuose, rūsiuose, pavasarį ir rudenį šiltnamiuose.

Maks. variklio srovė
6 A

Temperatūros nustatymas
5–35 °C, PT500 jutiklis

Ryšys
Modbus RTU (RS485)

Apsauga
IP54, maitinimas 230 VAC

Veikimo principas

Prijungiamas 230 VAC maitinimas (L, N), variklis – prie P5 jungties, išorinis PT500 jutiklis (į komplektą neįeina) – prie GND ir T (TEMP.), Modbus RTU linija – prie A ir /B (NBT linijos galo rezistorius gamykloje atjungtas). Nereguliuojamas 230 VAC išėjimas L1 (iki 2 A) gali maitinti sklendės pavarą ar kitą 230 V įrenginį.

Reguliatorius elektroniškai keičia variklio įtampą tarp Vmin (80–160 VAC, išorinis potenciometras) ir Vmax (170–230 VAC, vidinis trimeris). Kol temperatūra žemesnė už nustatytą (5–35 °C potenciometru), ventiliatorius dirba minimaliu greičiu arba, įjungus OFF lygį trumpikliu JP5, išsijungia; viršijus nustatytą vertę greitis didėja proporciniame diapazone 2, 4 (gamyklinis), 6 arba 8 °C (JP1/JP2), histerezė – 0,5, 1, 2 (gamyklinė) arba 3 °C (JP3/JP4).

Rezultatas – ventiliatorius sukasi pagal temperatūrą, o per Modbus RTU parametrai ir būsena pasiekiami iš BMS ar SCADA (registrų lentelė – atskirame Sentera dokumente), per Sentera interneto modulį – SenteraWeb: nuotolinis nustatymų keitimas, duomenų registravimas, įspėjimai, dienos / nakties režimai. Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; jei variklis mažu greičiu ūžia, rinkitės transformatorinį GTH serijos reguliatorių su sinusine įtampa.

Kuo naudingas GTE21-60-DM?
Temperatūrinis greičio valdymas ir Modbus RTU viename IP54 korpuse – ventiliaciją galima integruoti į BMS ar SenteraWeb be papildomų valdiklių.

Techninės specifikacijos

Prekės tipas	Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą
Gamintojas / kodas	Sentera Controls / GTE21-60-DM
Serija	GTE (GTE-1-60 / GTE21-60, versijos DT ir DM)
Versija	DM – su Modbus RTU, prijungimas gnybtais
Maitinimo įtampa	230 VAC ±10 %, 50–60 Hz, vienfazė
Maks. variklio srovė (Imax)	6 A
Min. išėjimo įtampa (Vmin)	80–160 VAC, išorinis potenciometras
Maks. išėjimo įtampa (Vmax)	170–230 VAC, vidinis trimeris
Nereguliuojamas išėjimas (L1)	230 VAC, maks. 2 A
Temperatūros nustatymas	5–35 °C, potenciometras
Temperatūros jutiklis	Išorinis PT500 (į komplektą neįeina)
Proporcinis diapazonas	2 / 4 (gamyklinis) / 6 / 8 °C, trumpikliai JP1/JP2
Histerezė	0,5 / 1 / 2 (gamyklinė) / 3 °C, trumpikliai JP3/JP4
OFF lygis	Įjungiamas / išjungiamas trumpikliu JP5 (gamyklinis – išjungtas)
Ryšys	Modbus RTU (RS485, A, /B); NBT linijos galo rezistorius (gamyklinis – atjungtas)
SenteraWeb	Per Sentera interneto modulį

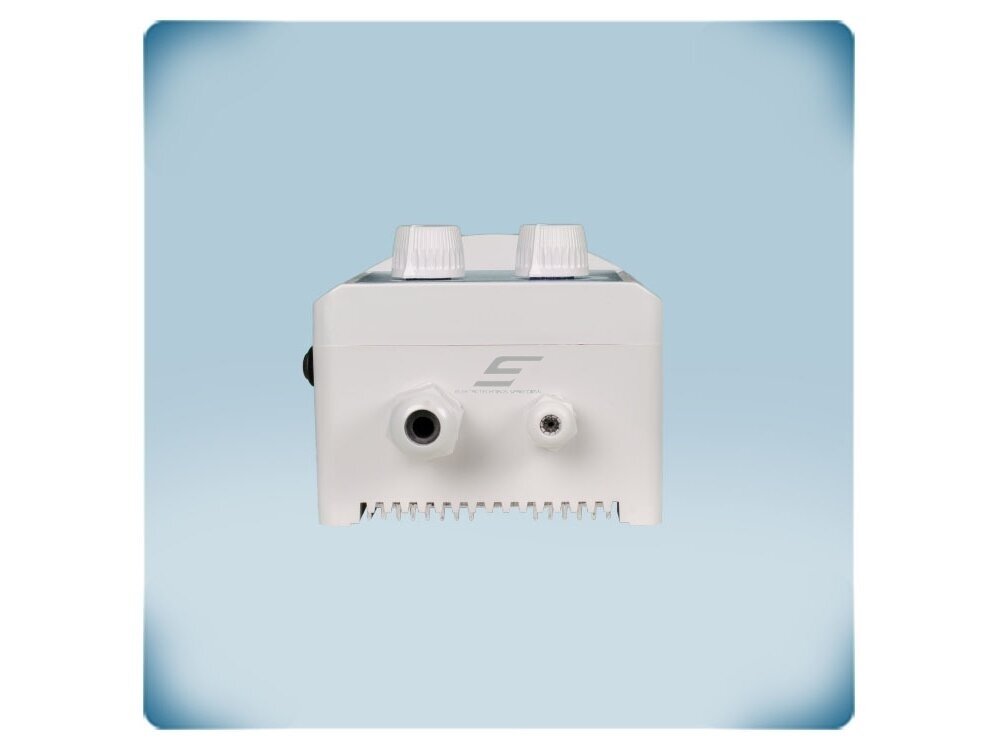

Prijungimas	Gnybtai L, N, L1, GND, T, A, /B; variklis – jungtis P5
Korpusas	RABS V0, pilkas RAL 7035
Apsaugos klasė	IP54, tik naudojimui patalpose
Darbo aplinka	0…+40 °C, < 95 % rH be kondensacijos
Pakuotės matmenys	220×128×108 mm
Svoris	0,835 kg neto / 0,927 kg bruto
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES (EN 61000-3-2, EN 61000-6-2, EN 61000-6-3), RoHS 2011/65/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Modbus RTU – būsena ir nustatymai pasiekiami iš BMS / SCADA.
Greitis pagal temperatūrą – kylant temperatūrai virš nustatytos ventiliatorius tolygiai greitėja.
Reguliuojamas proporcinis diapazonas ir histerezė – trumpikliais pritaikoma, kaip staigiai ventiliatorius reaguoja į temperatūrą.
Min. ir maks. greitis – Vmin 80–160 VAC potenciometru, Vmax 170–230 VAC trimeriu – greitis ir triukšmas apribojami pagal objektą.
OFF lygis – pasirinktinai ventiliatorius išsijungia, kai temperatūra žemesnė už nustatytą.
Nereguliuojamas 230 V išėjimas (iki 2 A) – sklendės pavarai ar kitam 230 V įrenginiui.
SenteraWeb – per Sentera interneto modulį – nuotolinis valdymas, duomenų registravimas, įspėjimai ir dienos / nakties režimai.

Kur naudojamas?

Šiltnamiai
Vėdinimo sistemos su temperatūros valdymu
Gyvulių ir paukščių laikymo patalpos
Dirbtuvės, sandėliai, techninės patalpos
Objektai su BMS / SCADA arba SenteraWeb stebėsena
Vėsesnės patalpos ir sezoninis vėdinimas (nustatymas nuo 5 °C)

Naudojimas pagal poreikį

Žemės ūkio automatikos integratoriui.
Modbus RTU ir SenteraWeb leidžia kelis tvartus ar šiltnamius stebėti iš vieno taško.

Vėsių sandėlių vėdinimo projektuotojui.
Nustatymas nuo 5 °C ir dienos / nakties režimai per SenteraWeb.

Elektros montuotojui, jungiančiam gnybtais.
Gnybtai L, N, L1, GND, T, A, /B ir P5 jungtis – tvarkingas stacionarus montavimas.

Praktinis panaudojimas

Jeigu daržovių sandėlyje vėdinimas turi stiprėti, kai temperatūra viršija 6 °C, o ūkininkas nori matyti duomenis nuotoliniu būdu, tada GTE21-60-DM su išoriniu PT500 nustatomas ties 6 °C, o per Sentera interneto modulį duomenys, įspėjimai ir dienos / nakties režimai pasiekiami SenteraWeb.

Pritaikymo gidas: kaip naudojamas praktikoje

Tipiniai GTE21-60-DM pritaikymai:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Šiltnamis	Ventiliatorius → P5; PT500 → augalų zonoje	Kylant temperatūrai ventiliatorius greitėja, vėsiau – dirba minimaliu greičiu arba išsijungia	Jutiklį montuokite šešėlyje, ne tiesioginėje saulėje
Paukštidė / gyvulių patalpa	Ištraukimo ventiliatorius iki 6 A	Palaikomas vėdinimas pagal temperatūrą, minimalus oro kaitos lygis išlaikomas Vmin	OFF lygį (JP5) palikite išjungtą, jei būtinas nuolatinis minimalus vėdinimas
Ventiliatorius su oro sklende	Sklendės pavara 230 VAC → L1	Sklendė maitinama kartu su reguliatoriumi	L1 apkrova – iki 2 A
Dirbtuvės, sandėlis	Ištraukimo ventiliatorius	Karštą dieną ištraukimas stiprėja	Proporcinį diapazoną didinkite (6–8 °C), jei greitis kinta per staigiai
Objektas su BMS / SenteraWeb	Modbus RTU → A, /B	Būsena ir nustatymai nuotoliniu būdu	Paskutiniame linijos įrenginyje prijunkite NBT rezistorių

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 6 A · nustatymas 15–35 °C · kištukinis, su PT500	GTE-1-60-DT (6 A)
iki 6 A · nustatymas 15–35 °C · Modbus RTU	GTE-1-60-DM (6 A)
iki 6 A · nustatymas 5–35 °C · kištukinis, su PT500	GTE21-60-DT (6 A)
iki 6 A · nustatymas 5–35 °C · Modbus RTU	GTE21-60-DM (6 A) ← šis modelis

Taisyklė: reguliatoriaus maks. srovė ≥ variklio (ar kelių variklių sumos) vardinė srovė iš variklio lentelės. Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo, įtampa reguliuojamus AC variklius, jų vardines sroves sumuokite. Visi GTE modeliai – 6 A; renkamasi pagal temperatūros diapazoną ir versiją (DT / DM).

Kada rinktis kitą sprendimą: kitas temperatūros nustatymo diapazonas (15–35 °C) – GTE-1-60-DM; kištukinė versija su PT500 jutikliu – GTE21-60-DT; sinusinė įtampa ir vandeninio šildytuvo vožtuvas – transformatorinė GTH-1 / GTH21 serija; elektrinis šildytuvas – GTTE1 serija; valdymas 0-10 VDC signalu – EVS-1 serija; EC ventiliatoriams – EC valdikliai su 0-10 VDC išėjimu.

Pliusai

Modbus RTU ir SenteraWeb
Automatinis greičio valdymas pagal temperatūrą
Reguliuojamas proporcinis diapazonas ir histerezė
Nustatomas min. ir maks. greitis
Nereguliuojamas 230 V išėjimas (2 A)
IP54 korpusas

Minusai / ribojimai

PT500 jutiklis į komplektą neįeina
Tik vienfaziams įtampa valdomiems AC varikliams; EC ventiliatoriams netinka
Valdo tik vėdinimo logika – greitis didėja kylant temperatūrai
Tik naudojimui patalpose, darbo aplinka 0…+40 °C; nėra TK gnybtų ir aliarmo išėjimo
Sinusinės įtampos nėra – jautriems varikliams GTH serija

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Modbus linijos gale įjunkite NBT rezistorių tik paskutiniame įrenginyje.
Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo (ar kelių variklių) vardinė srovė neviršija 6 A.
Nereguliuojamo L1 išėjimo apkrova – ne daugiau kaip 2 A.
Skirtas tik naudojimui patalpose: 0…+40 °C, < 95 % rH be kondensacijos.

Greitas pasirinkimo gidas

6 A

230 VAC

5–35 °C

Modbus RTU

IP54

Tinka, kai reikia:

vėdinimo pagal temperatūrą su AC ventiliatoriumi iki 6 A;
šiltnamių ir ūkinių patalpų mikroklimato valdymo;
integracijos į BMS ar SenteraWeb per Modbus RTU;

Patikrinkite prieš naudojimą:

variklio vardinę srovę ir ar jis reguliuojamas įtampa;
ar tinka temperatūros nustatymo diapazonas 5–35 °C;
ar turite PT500 jutiklį (perkamas atskirai);

Svarbus priminimas: GTE21-60-DM nevaldo EC ventiliatorių, trifazių variklių ir šildytuvų – jis tik keičia ventiliatoriaus greitį pagal temperatūrą.

DUK

Ar jutiklis yra komplekte?
Ne, DM versijai reikalingas išorinis PT500 jutiklis, jungiamas prie GND ir T gnybtų.

Kada ventiliatorius greitėja?
Kai temperatūra viršija nustatytą vertę (5–35 °C ribose); greitis didėja proporciniame diapazone 2–8 °C.

Ar ventiliatorius gali visai išsijungti?
Taip, jei trumpikliu JP5 įjungtas OFF lygis; gamykloje jis išjungtas ir ventiliatorius dirba minimaliu greičiu.

Ar galima prijungti kelis ventiliatorius?
Taip, jei jų bendra vardinė srovė neviršija 6 A ir varikliai reguliuojami įtampa.

Kuo skiriasi nuo GTE-1-60-DM?
GTE-1-60-DM temperatūros nustatymo diapazonas – 15–35 °C; kiti parametrai tokie patys.

Kuo skiriasi nuo GTE21-60-DT?
GTE21-60-DT – kištukinė versija su PT500 jutikliu, Schuko lizdu ir maitinimo kabeliu, bet be Modbus RTU.

Elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą | Modbus RTU | 5-35°C | 6A | 230VAC | IP54 | Sentera Controls | GTE21-60-DM

Sentera GTE21-60-DM – elektroninis ventiliatoriaus greičio reguliatorius pagal temperatūrą, iki 6 A, 230 VAC, nustatymas 5–35 °C, Modbus RTU, SenteraWeb, IP54 – šiltnamiams ir vėdinimui pagal temperatūrą.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
