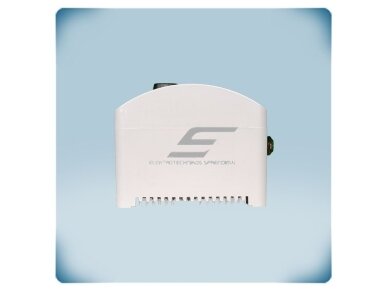

    Elektroninis ventiliatoriaus greičio reguliatorius su apšvietimo jungikliu | 10A | 230VAC | virštinkinis | Sentera Controls | SLM-0100-AT

    Kodas: SLM-0100-AT
    Pasiteirauti apie prekę
    Kaina 103.53 € su PVM
    ( 85.56 € be PVM )
    161.51 € Sutaupykite 57.98 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Elektroninis ventiliatoriaus greičio reguliatorius su apšvietimo jungikliu | 10A | 230VAC | virštinkinis | Sentera Controls | SLM-0100-AT

    SLM-0100-AT – Sentera Controls elektroninis ventiliatoriaus greičio reguliatorius su integruotu apšvietimo jungikliu. Valdo vienfazius įtampa valdomus AC variklius (0,5–10 A), o tuo pačiu korpusu įjungiamas ir patalpos apšvietimas.

    Pagrindinė mintis:
    Du valdikliai viename korpuse: ventiliatoriaus greitis ir apšvietimas. Ypač patogu dirbtuvėse, garažuose, sandėliuose ir virtuvėse.
    Kam skirtas SLM-0100-AT:
    Šis modelis skirtas didelės galios ventiliatoriams (iki 10 A) – pramoniniams ventiliatoriams gamybos cechuose, sandėliuose, ūkiniuose pastatuose ar didesnei ventiliatorių grupei.
    Variklio srovė
    0,5–10 A
    Valdymas
    Rankenėlė + šviesos jungiklis
    Maitinimas
    230 VAC ±10 %, 50 Hz
    Apsauga
    IP54, virštinkinis

    Veikimo principas

    Reguliatorius montuojamas ant sienos. Prijungiamas maitinimas, variklis (U1, U2), apšvietimo grandinė ir, jei reikia, papildomos 230 V apkrovos prie nereguliuojamų išėjimų.

    Greitis tolygiai keičiamas keičiant variklio įtampą 70–230 VAC ribose. Min. greitis nustatomas trimeriu 70–150 VAC, maks. – 170–230 VAC.

    Įjungus greitą paleidimą (trumpiklis JP1), variklis 8–10 s sukasi pilnu greičiu, tada pereina į nustatytą greitį.

    Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas SLM-0100-AT?
    Vienas korpusas vietoje dviejų – tvarkinga instaliacija ir patogus valdymas.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius su apšvietimo jungikliu
    Gamintojas / kodas Sentera Controls / SLM-0100-AT
    Serija SLM (6 / 10 A)
    Maitinimo įtampa 230 VAC ±10 %, 50 Hz
    Variklio srovė 0,5–10 A
    Reguliuojamas išėjimas 70–230 VAC
    Min. / maks. riba 70–150 VAC / 170–230 VAC (trimeriai)
    Nereguliuojami išėjimai 230 VAC, maks. 2 A ir maks. 3 A (lempos gnybtas) – žr. gamintojo schemą
    Valdymas Rankenėlė, apšvietimo jungiklis su indikacija
    Paleidimas Paprastas arba greitas (8–10 s), trumpiklis JP1
    Apsauga Saugikliai F 16 A 500 VAC (6×32 mm) ir F 5 A 250 VAC (5×20 mm)
    Apsaugos klasė IP54 (EN 60529)
    Darbo aplinka 0…+35 °C, <95 % rH be kondensacijos
    Kabeliai Iki 2,5 mm²; riebokšliai 5–10 mm
    Svoris 0,90 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Apšvietimo jungiklis – patalpos šviesa įjungiama tame pačiame korpuse.
    • Tolygus greičio reguliavimas – rankenėle.
    • Min. / maks. ribos – pritaikoma prie konkretaus ventiliatoriaus.
    • Greitas paleidimas – užtikrintas variklio įsisukimas.
    • Nereguliuojami išėjimai – papildomoms 230 V apkrovoms.

    Kur naudojamas?

    • Dirbtuvės, garažai
    • Sandėliai
    • Profesionalios virtuvės
    • Techninės patalpos

    Naudojimas pagal poreikį

    Elektrikui.
    Vienas korpusas vietoje dviejų.
    Naudotojui.
    Šviesa ir ventiliacija – vienoje vietoje.
    Montuotojui.
    Ribos ir paleidimas nustatomi vietoje.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai SLM-0100-AT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Dirbtuvės Ištraukimo ventiliatorius + apšvietimas Įėjus įjungiama šviesa ir sureguliuojama ventiliacija Apšvietimo apkrova – pagal gamintojo schemą
    Garažas Stoginis ar kanalinis ventiliatorius Ventiliacija ir šviesa iš vienos vietos Min. ribą nustatykite trimeriu
    Virtuvė Gartraukio ventiliatorius Tolygus greičio valdymas Įjunkite greitą paleidimą, jei variklis sunkiai įsisuka

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    0,5–6 A SLM-0-60-AT (6 A)
    6–10 A SLM-0100-AT (10 A) ← šis modelis
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: nereikia apšvietimo jungiklio – ITR-9 serija; reikia automatikos – EVS-1 serija; EC ventiliatoriui – EC potenciometrą.

    Pliusai

    • Apšvietimo jungiklis integruotas
    • Didelė srovė (iki 10 A)
    • Reguliuojamos min. / maks. ribos
    • Greitas paleidimas
    • IP54

    Minusai / ribojimai

    • Nėra 0-10 VDC įėjimo ir Modbus
    • Darbo temperatūra iki +35 °C
    • Tik vienfaziams įtampa valdomiems varikliams
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Nereguliuojamų išėjimų apkrovas junkite griežtai pagal gamintojo schemą.
    • Variklio srovė turi patekti į 0,5–10 A ribas.
    • Skirtas tik naudojimui patalpose.

    Greitas pasirinkimo gidas

    10 A
    230 VAC
    Šviesos jungiklis
    IP54
    Tinka, kai reikia:
    • valdyti ventiliatorių ir apšvietimą vienoje vietoje;
    • variklio srovė 0,5–10 A;
    • tvirto IP54 korpuso.
    Patikrinkite prieš naudojimą:
    • variklio srovę;
    • apšvietimo apkrovą;
    • ar variklis reguliuojamas įtampa.
    Svarbus priminimas: SLM-0100-AT nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Ar apšvietimas priklauso nuo ventiliatoriaus?
    Ne, apšvietimas įjungiamas atskiru jungikliu.
    Ar galima nustatyti min. greitį?
    Taip, trimeriu 70–150 VAC.
    Kam greitas paleidimas?
    Kad variklis užtikrintai įsisuktų.

    Elektroninis ventiliatoriaus greičio reguliatorius su apšvietimo jungikliu | 10A | 230VAC | virštinkinis | Sentera Controls | SLM-0100-AT

    Sentera SLM-0100-AT – ventiliatoriaus greičio reguliatorius su apšvietimo jungikliu, 0,5–10 A, 230 VAC, IP54, su reguliuojamomis ribomis ir greito paleidimo režimu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
