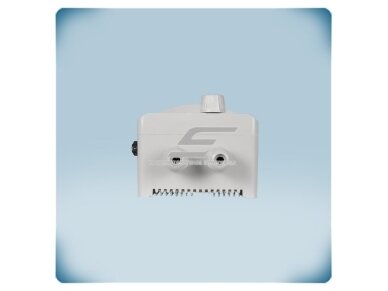

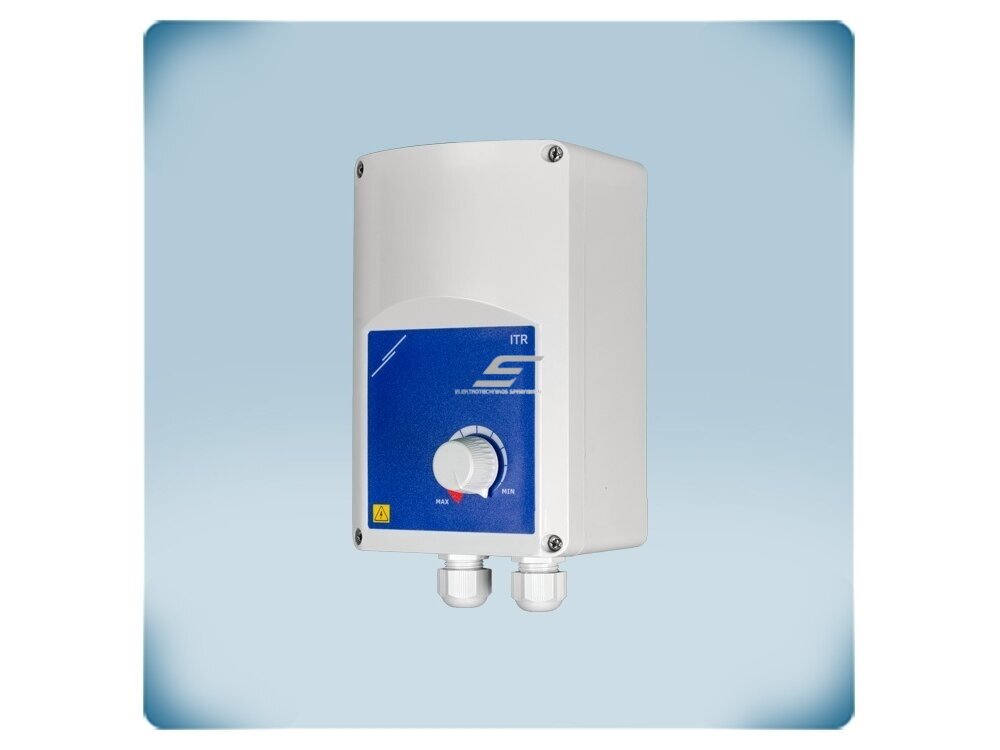

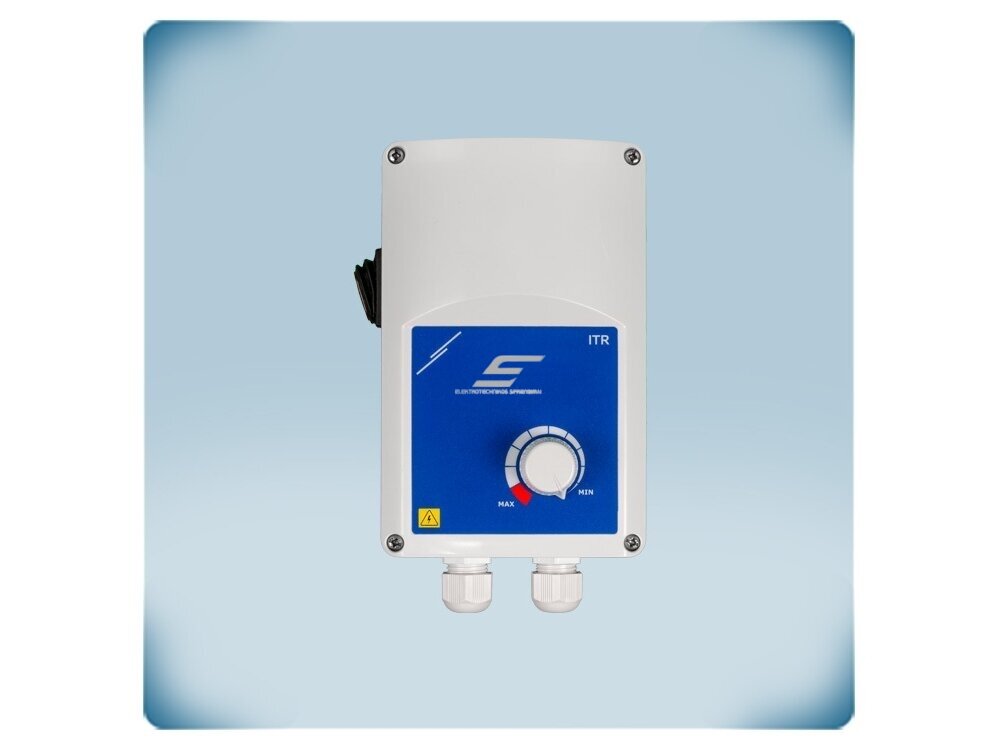

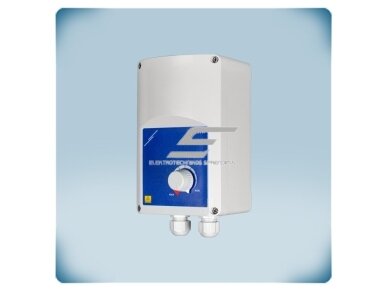

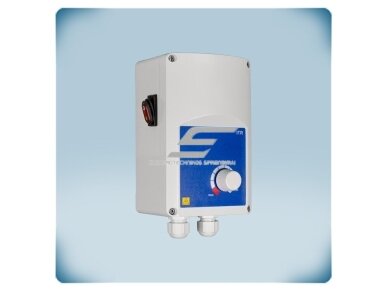

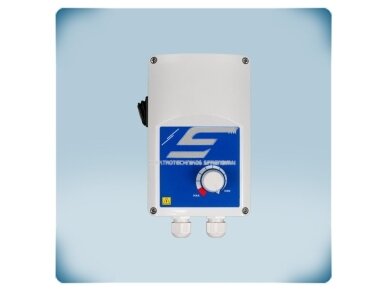

    Elektroninis ventiliatoriaus greičio reguliatorius su ON/OFF jungikliu | 6A | 110-240VAC | virštinkinis | IP54 | Sentera Controls | ITR-9-60-DT

    Kodas: ITR-9-60-DT
    Pasiteirauti apie prekę
    Kaina 86.87 € su PVM
    ( 71.79 € be PVM )
    135.51 € Sutaupykite 48.64 €
    Pasiūlymas galioja iki 2026-12-31
  • Prekės aprašymas

    Elektroninis ventiliatoriaus greičio reguliatorius su ON/OFF jungikliu | 6A | 110-240VAC | virštinkinis | IP54 | Sentera Controls | ITR-9-60-DT

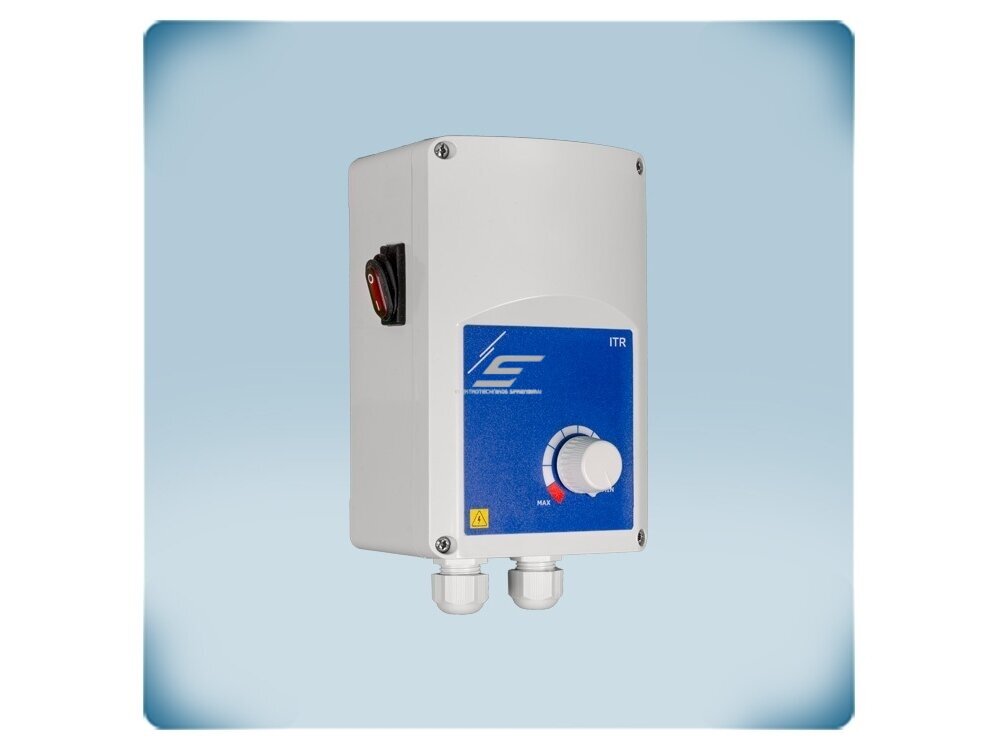

    ITR-9-60-DT – Sentera Controls elektroninis ventiliatoriaus greičio reguliatorius su rankenėle ir šviečiančiu ON/OFF jungikliu. Valdo vienfazius įtampa valdomus AC variklius iki 6 A, maitinamas 110–240 VAC tinklu su automatine įtampos atpažintimi.

    Pagrindinė mintis:
    Pramoninio stiliaus rankinis reguliatorius: tvirtas IP54 korpusas, aiški rankenėlė ir šviečiantis jungiklis, matomas ir tamsoje. Greitis nustatomas ranka, be jokio programavimo.
    Kam skirtas ITR-9-60-DT:
    Šis modelis skirtas galingesniems ventiliatoriams (iki 6 A) – stoginiams ar kanaliniams ventiliatoriams sandėliuose, dirbtuvėse, salėse arba ventiliatorių grupei.
    Maks. variklio srovė
    6 A
    Valdymas
    Rankenėlė + ON/OFF jungiklis
    Maitinimas
    110–240 VAC, 50–60 Hz
    Apsauga
    IP54, virštinkinis montavimas

    Veikimo principas

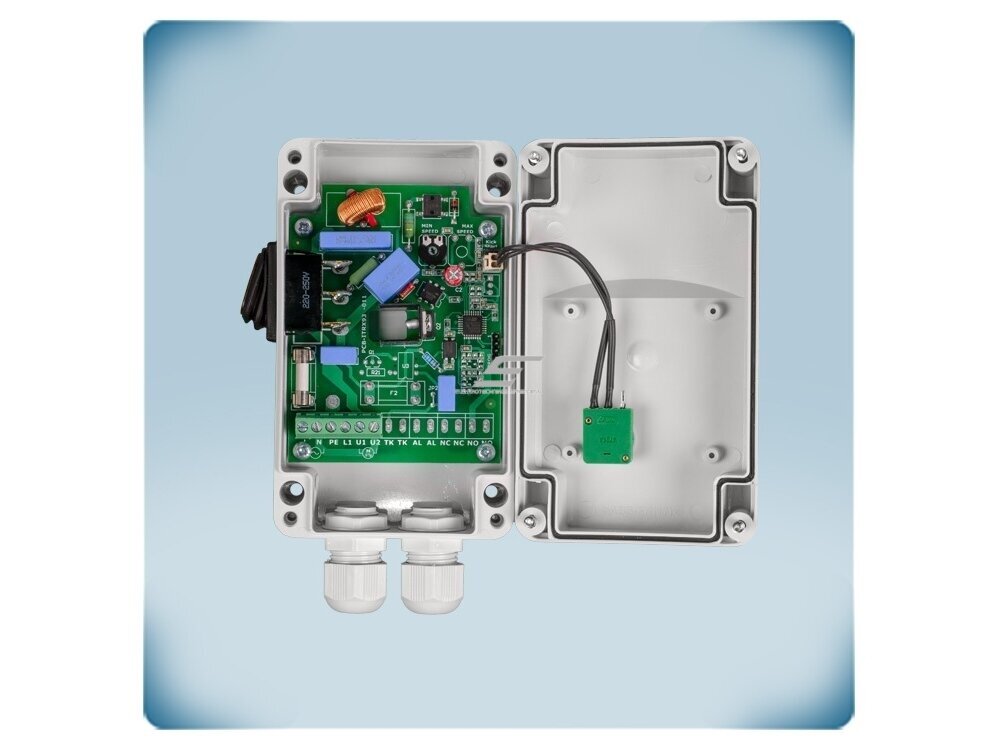

    Reguliatorius montuojamas ant sienos. Prijungiamas maitinimas (L, N, PE), variklis (U1, U2), o nereguliuojamas L1 išėjimas gali maitinti trilaidį variklį, sklendės pavarą ar siurblį.

    Greitis keičiamas tolygiai keičiant variklio maitinimo įtampą (elektroninis reguliavimas). Us – maitinimo įtampa; reguliatorius pats atpažįsta 110–240 VAC tinklą.

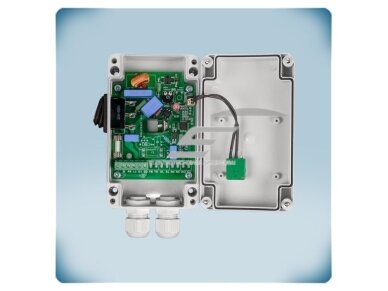

    Rankenėle nustatoma įtampa nuo minimalios ribos iki Us. Min. riba – 30–60 % Us (gamyklinė 45 %), nustatoma vidiniu trimeriu. Trumpikliu ant plokštės pasirenkamas paprastas arba greitas paleidimas (8–10 s pilnu greičiu, kad variklis užtikrintai įsisuktų).

    Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

    Kuo naudingas ITR-9-60-DT?
    Patikimas rankinis valdymas su platesniu maitinimo diapazonu nei įprasta (110–240 VAC) ir nereguliuojamu išėjimu – tinka ir dirbtuvėms, ir sandėliams.

    Techninės specifikacijos

    Prekės tipas Elektroninis ventiliatoriaus greičio reguliatorius su ON/OFF jungikliu
    Gamintojas / kodas Sentera Controls / ITR-9-60-DT
    Serija ITR-9 (1,5 / 3 / 5 / 6 / 10 A)
    Maitinimo įtampa 110–240 VAC, 50–60 Hz, automatinė įtampos atpažintis
    Maks. variklio srovė 6 A
    Reguliuojamas išėjimas (U1, U2) Nuo Umin iki Us
    Min. išėjimo riba 30–60 % Us, vidinis trimeris (gamyklinė 45 %)
    Nereguliuojamas išėjimas (L1) 230 VAC, maks. 2 A
    Valdymas Rankenėlė, šviečiantis ON/OFF jungiklis
    Paleidimo režimas Paprastas arba greitas (8–10 s), pasirenkamas trumpikliu
    OFF padėtis Tik 1,5 A ir 3 A modeliuose – maitinimas jungiamas į L1
    Apsauga Saugiklis F 10 A H 250 VAC, 6,3×32 mm
    Apsaugos klasė IP54 (EN 60529), tik naudojimui patalpose
    Darbo aplinka -20…+35 °C, 5–95 % rH be kondensacijos

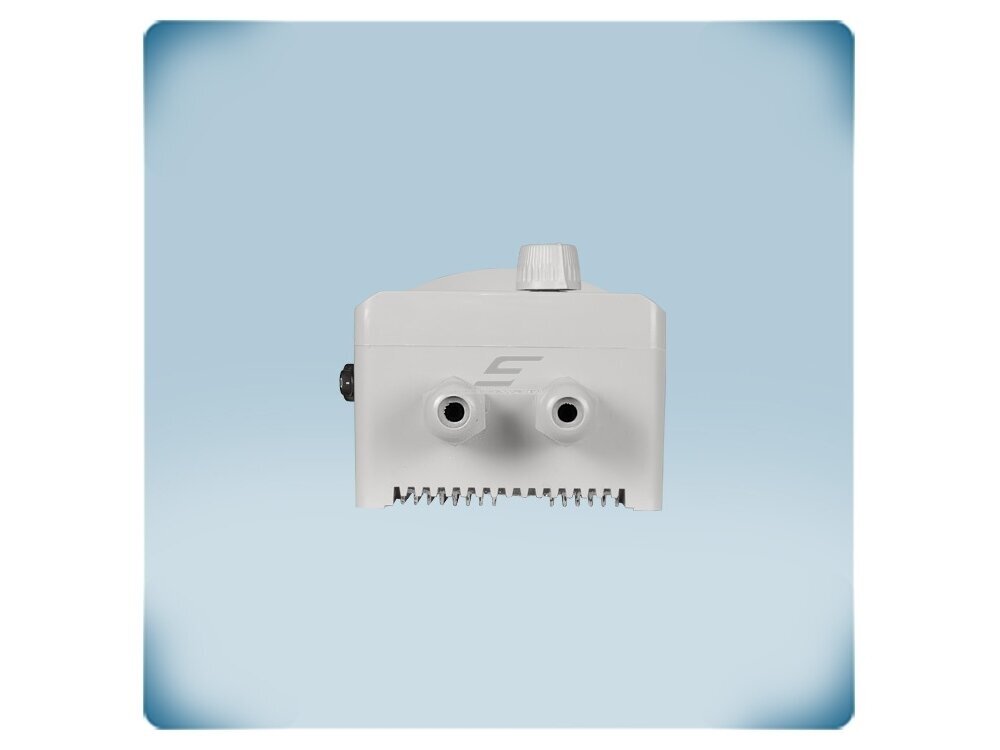

    Kabeliai Iki 2,5 mm²; riebokšlis 5–10 mm
    Svoris 0,57 kg (neto)
    Atitiktis LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

    Gamintojo dokumentacija

    ✔ Rekomenduoja Elektrotechnikos sprendimai

    Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

    Pagrindinės funkcijos

    • Rankenėlė ir šviečiantis jungiklis – greitis nustatomas ranka, o įjungimo būsena matoma ir tamsoje.
    • Platus maitinimas 110–240 VAC – reguliatorius pats atpažįsta tinklo įtampą.
    • Reguliuojama min. riba – neleidžia varikliui sustoti ar perkaisti dirbant per maža įtampa.
    • Greitas paleidimas – 8–10 s pilnu greičiu – užtikrintas įsisukimas, net jei nustatytas mažas greitis.
    • Nereguliuojamas išėjimas L1 (2 A) – trilaidžiam varikliui, sklendės pavarai ar siurbliui.

    Kur naudojamas?

    • Dirbtuvės, garažai, sandėliai
    • Prekybos ir gamybos patalpų ventiliacija
    • Ūkiniai pastatai
    • Kanaliniai, stoginiai ir ašiniai ventiliatoriai su AC varikliais
    • 110–120 V tinklai (eksportiniai objektai)

    Naudojimas pagal poreikį

    Elektrikui.
    Paprastas prijungimas, platus maitinimo diapazonas, PE gnybtas.
    Ventiliacijos montuotojui.
    Min. riba ir paleidimo režimas nustatomi vietoje pagal konkretų ventiliatorių.
    Naudotojui.
    Aiški rankenėlė ir šviečiantis jungiklis – nereikia jokių nustatymų.

    Pritaikymo gidas: kaip naudojamas praktikoje

    Tipiniai ITR-9-60-DT pritaikymai:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Dirbtuvės, garažas Ventiliatorius → U1, U2 Greitis reguliuojamas ranka pagal poreikį Min. ribą nustatykite trimeriu, kad variklis visada įsisuktų
    Ventiliatorius su sklende Sklendės pavara → L1 Sklendė maitinama kartu su ventiliatoriumi L1 apkrova – iki 2 A
    Sunkiai įsisukantis variklis Greitas paleidimas (trumpiklis) 8–10 s variklis sukasi pilnu greičiu, tada pereina į nustatytą Naudinga, kai nustatytas mažas greitis
    Nuolat dirbanti ventiliacija Maitinimas į L (be OFF) Ventiliatorius dirba visada, keičiamas tik greitis OFF padėtis yra tik 1,5 A ir 3 A modeliuose

    Kaip parinkti reguliatoriaus srovę

    Variklio(-ių) vardinė srovė Rekomenduojamas modelis
    iki 1,5 A ITR-9-15-DT (1,5 A)
    1,5–3 A ITR-9-30-DT (3 A)
    3–5 A ITR-9-50-DT (5 A)
    5–6 A ITR-9-60-DT (6 A) ← šis modelis
    6–10 A ITR-9100-DT (10 A)
    Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.
    Kada rinktis kitą sprendimą: reikia valdyti jutikliu (0-10 VDC) ar per Modbus – EVS-1 / EVSS1 serija; EC ventiliatoriui – EC potenciometrą; trifaziam varikliui – trifazį transformatorinį reguliatorių; varikliui su TK kontaktais – ITRS9 seriją.

    Pliusai

    • Maitinimas 110–240 VAC su automatine atpažintimi
    • Rankenėlė ir šviečiantis ON/OFF jungiklis
    • Reguliuojama min. riba
    • Greito paleidimo režimas
    • Nereguliuojamas L1 išėjimas (2 A)
    • IP54 korpusas

    Minusai / ribojimai

    • Nėra 0-10 VDC įėjimo ir Modbus
    • Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
    • Darbo temperatūra iki +35 °C
    • OFF padėtis tik 1,5 A ir 3 A modeliuose
    • Nėra TK apsaugos – tam rinkitės ITRS9-60-DT
    • Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
    • Būtinai prijunkite apsauginį įžeminimą (PE).
    • Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 6 A.
    • Gnybtų išdėstymas skiriasi priklausomai nuo modelio – jungkite pagal konkretaus modelio schemą.
    • Skirtas tik naudojimui patalpose (iki +35 °C).

    Greitas pasirinkimo gidas

    6 A
    110–240 VAC
    Rankenėlė + ON/OFF
    IP54
    Tinka, kai reikia:
    • rankinio greičio valdymo ventiliatoriui iki 6 A;
    • tvirto IP54 korpuso techninėse patalpose;
    • maitinimo 110–240 VAC.
    Patikrinkite prieš naudojimą:
    • variklio vardinę srovę ir ar jis reguliuojamas įtampa;
    • ar reikalinga OFF padėtis (tik 1,5 A ir 3 A ITR-9 modeliuose);
    • aplinkos temperatūrą (iki +35 °C).
    Svarbus priminimas: ITR-9-60-DT nevaldo EC ventiliatorių ir trifazių variklių.

    DUK

    Ar tinka 110–120 V tinklui?
    Taip, maitinimas 110–240 VAC, įtampa atpažįstama automatiškai.
    Kam skirtas greitas paleidimas?
    Kad variklis užtikrintai įsisuktų: 8–10 s jis sukasi pilnu greičiu, tada pereina į nustatytą greitį.
    Ar galima prijungti kelis ventiliatorius?
    Taip, jei jų bendra srovė neviršija 6 A.
    Kuo skiriasi nuo ITRS9-60-DT?
    ITRS9-60-DT turi TK apsaugą, NO/NC nuotolinio valdymo įėjimus ir 230 V aliarmo išėjimą.
    Ar galima valdyti 0-10 V signalu?
    Ne, tam skirta EVS-1 ar EVSS1 serija.

    Elektroninis ventiliatoriaus greičio reguliatorius su ON/OFF jungikliu | 6A | 110-240VAC | virštinkinis | IP54 | Sentera Controls | ITR-9-60-DT

    Sentera ITR-9-60-DT – rankinis ventiliatoriaus greičio reguliatorius su šviečiančiu ON/OFF jungikliu, iki 6 A, 110–240 VAC, IP54, su nereguliuojamu L1 išėjimu ir greito paleidimo režimu.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
