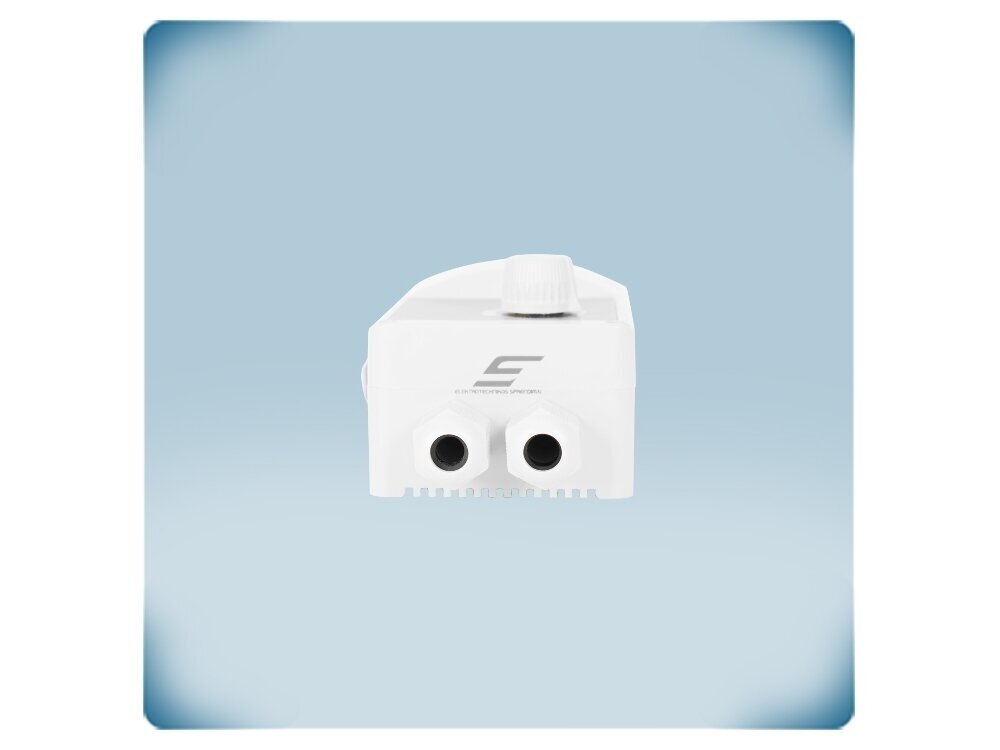

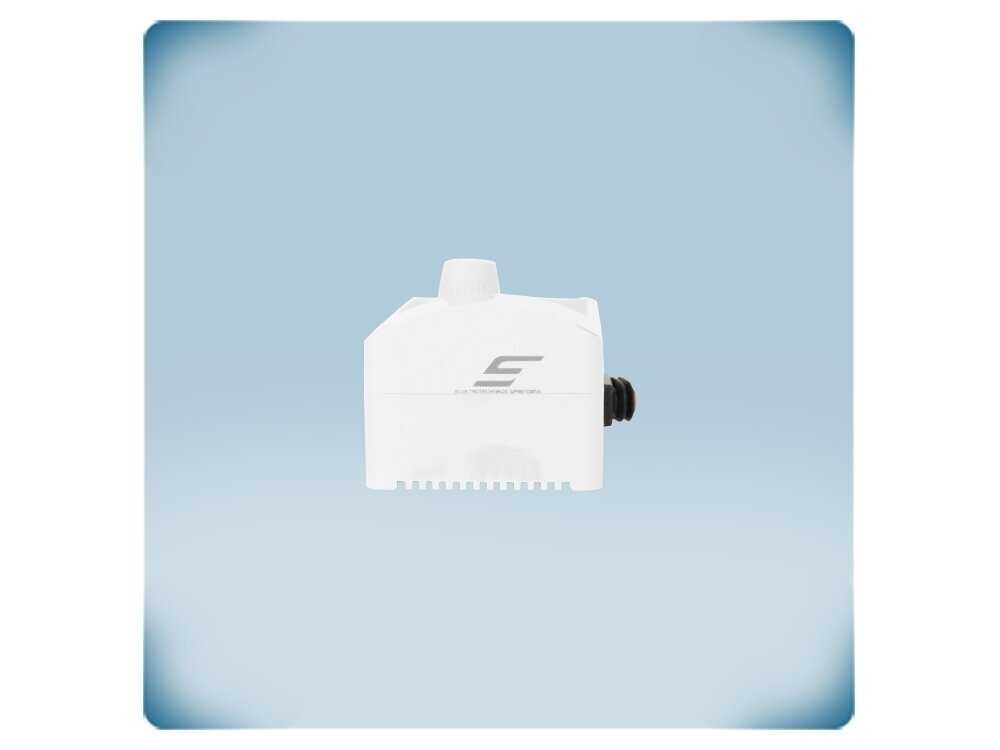

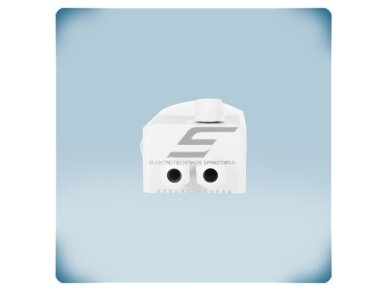

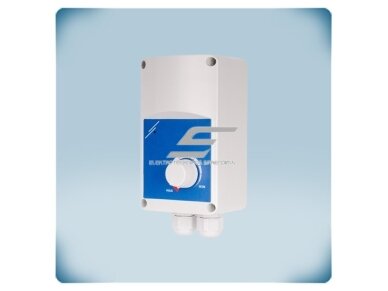

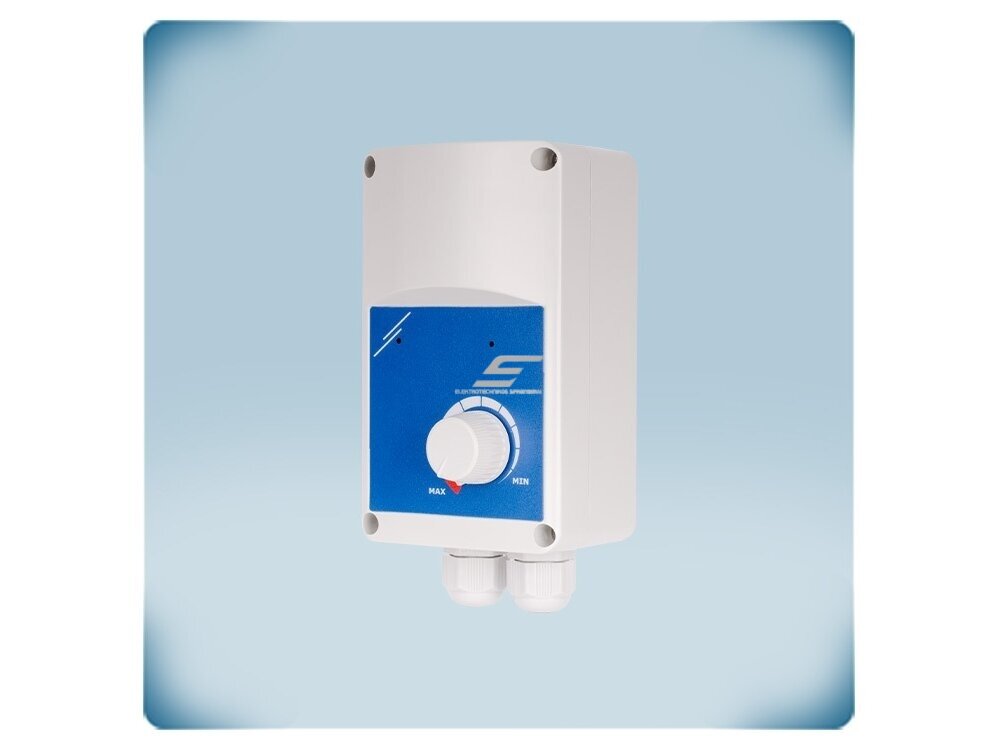

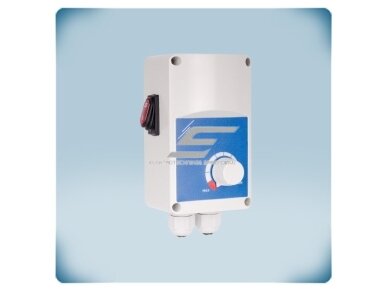

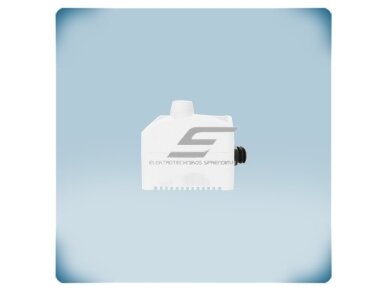

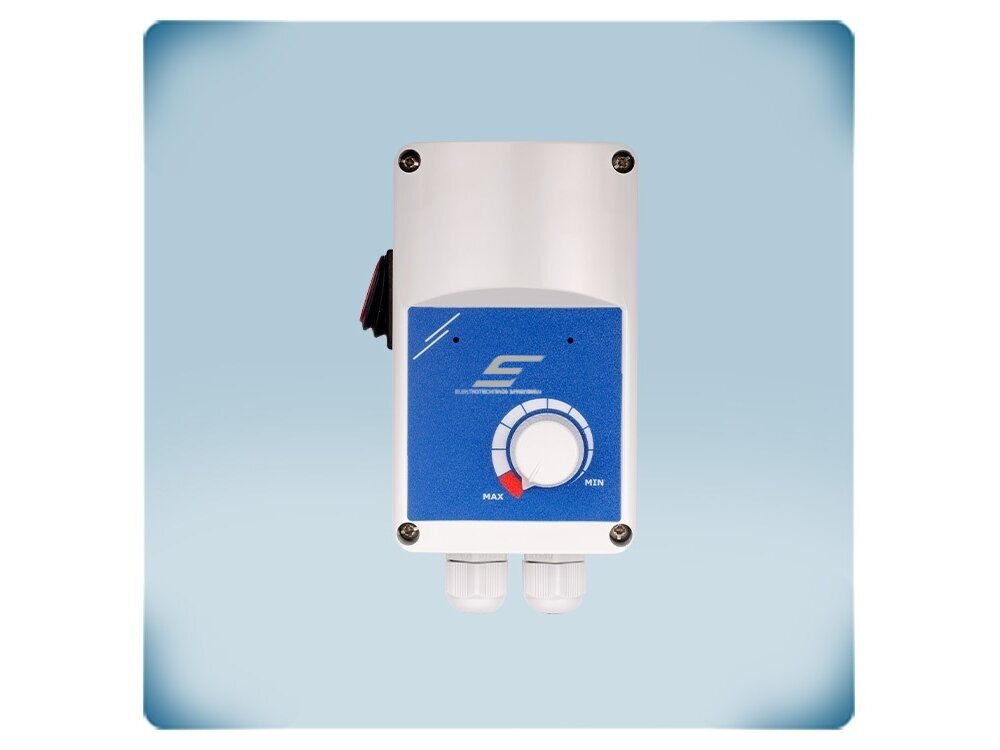

Name: Elektroninis ventiliatoriaus greičio reguliatorius su TK | 1,5A | 110-240VAC | virštinkinis | IP54 | Sentera Controls | ITRS9-15-DT
Brand: Sentera Controls
SKU: ITRS9-15-DT
Price: 86.02 EUR
Availability: InStock

Prekės aprašymas

Elektroninis ventiliatoriaus greičio reguliatorius su TK | 1,5A | 110-240VAC | virštinkinis | IP54 | Sentera Controls | ITRS9-15-DT

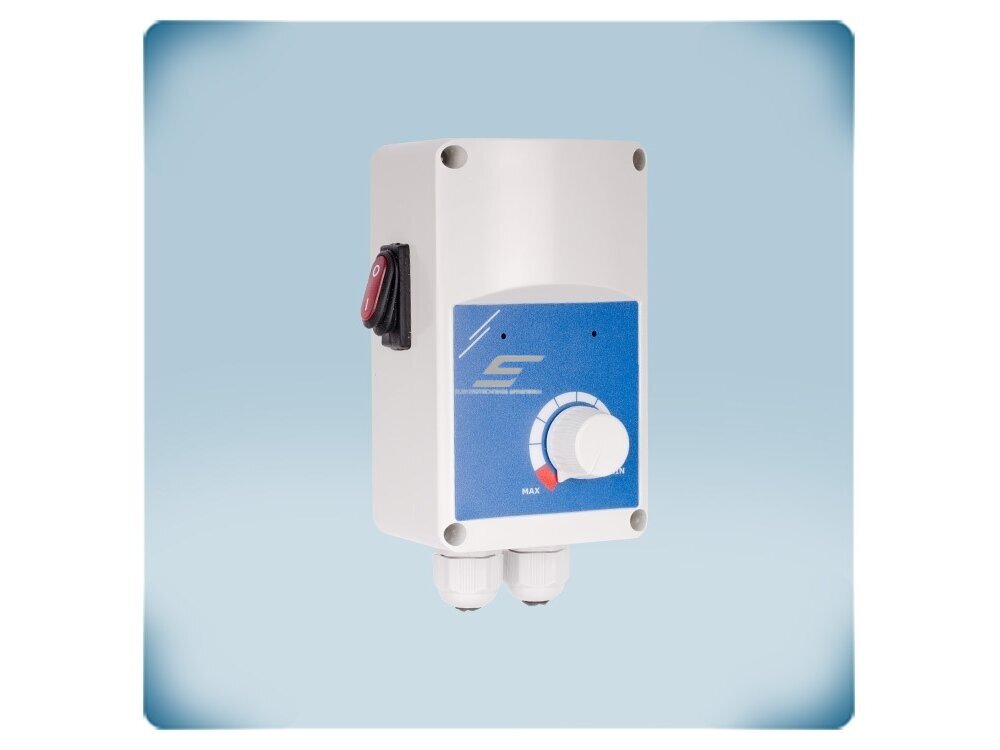

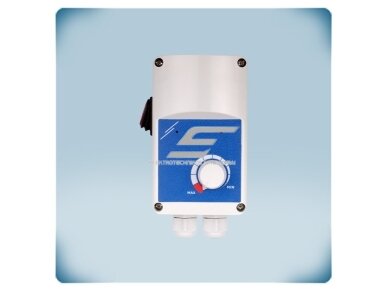

ITRS9-15-DT – Sentera Controls elektroninis ventiliatoriaus greičio reguliatorius su rankenėle ir šviečiančiu ON/OFF jungikliu, variklio TK apsauga, nuotolinio valdymo įėjimais ir aliarmo išėjimu. Valdo vienfazius įtampa valdomus AC variklius iki 1,5 A, maitinamas 110–240 VAC tinklu su automatine įtampos atpažintimi.

Pagrindinė mintis:
Pramoninio stiliaus rankinis reguliatorius: tvirtas IP54 korpusas, aiški rankenėlė ir šviečiantis jungiklis, matomas ir tamsoje. TK įėjimas apsaugo variklį – perkaitus reguliatorius sustabdo ventiliatorių ir įjungia aliarmo išėjimą.

Kam skirtas ITRS9-15-DT:
Šis modelis skirtas nedidelės galios ventiliatoriams (iki 1,5 A) – vienam ar dviem kanaliniams ar ašiniams ventiliatoriams biure, vonioje, virtuvėje ar nedidelėje patalpoje.

Maks. variklio srovė
1,5 A

Valdymas
Rankenėlė + ON/OFF jungiklis + NO/NC įėjimai

Maitinimas
110–240 VAC, 50–60 Hz

Apsauga
IP54, virštinkinis montavimas

Veikimo principas

Reguliatorius montuojamas ant sienos. Prijungiamas maitinimas (L, N, PE), variklis (U1, U2), o nereguliuojamas L1 išėjimas gali maitinti trilaidį variklį, sklendės pavarą ar siurblį; variklio termokontaktai jungiami į TK gnybtus.

Greitis keičiamas tolygiai keičiant variklio maitinimo įtampą (elektroninis reguliavimas). Us – maitinimo įtampa; reguliatorius pats atpažįsta 110–240 VAC tinklą.

Rankenėle nustatoma įtampa nuo minimalios ribos iki maksimalios ribos. Min. riba – 30–60 % Us (gamyklinė 45 %), maks. – 70–100 % Us (gamyklinė 100 %); abi nustatomos vidiniais trimeriais. Trumpikliu ant plokštės pasirenkamas paprastas arba greitas paleidimas (8–10 s pilnu greičiu, kad variklis užtikrintai įsisuktų).

Inžinieriaus pastaba: AC asinchroniniam varikliui mažinant įtampą didėja nuostoliai rotoriuje, todėl sutaupoma mažiau nei su EC ventiliatoriumi ar dažnio keitikliu; kai būtinas visiškai tylus darbas mažu greičiu – rinkitės transformatorinį reguliatorių su sinusine išėjimo įtampa.

Kuo naudingas ITRS9-15-DT?
Patikimas rankinis valdymas su platesniu maitinimo diapazonu nei įprasta (110–240 VAC) ir nereguliuojamu išėjimu, o TK apsauga, NO/NC nuotolinio valdymo įėjimai ir 230 V aliarmo išėjimas leidžia jį jungti į pastato automatiką.

Techninės specifikacijos

Prekės tipas	Elektroninis ventiliatoriaus greičio reguliatorius su TK
Gamintojas / kodas	Sentera Controls / ITRS9-15-DT
Serija	ITRS9 (1,5 / 3 / 5 / 6 / 10 A)
Maitinimo įtampa	110–240 VAC, 50–60 Hz, automatinė įtampos atpažintis
Maks. variklio srovė	1,5 A
Reguliuojamas išėjimas (U1, U2)	Nuo Umin iki Umax
Min. išėjimo riba	30–60 % Us, vidinis trimeris (gamyklinė 45 %)
Maks. išėjimo riba	70–100 % Us, vidinis trimeris (gamyklinė 100 %)
Nereguliuojamas išėjimas (L1)	230 VAC, maks. 2 A
Valdymas	Rankenėlė, šviečiantis ON/OFF jungiklis
Paleidimo režimas	Paprastas arba greitas (8–10 s), pasirenkamas trumpikliu
Variklio šiluminė apsauga (TK)	TK gnybtai; perkaitus variklis stabdomas, įjungiamas aliarmo išėjimas
Nuotolinis valdymas	Atskiri NO ir NC kontaktų įėjimai įjungimui / išjungimui
Aliarmo išėjimas	230 VAC, maks. 0,5 A
Indikacija	Žalias LED – darbas, mirksintis žalias – sustabdyta nuotoliniu kontaktu, raudonas – gedimas / perkaitimas
Apsauga	Saugiklis F 3,15 A H 250 VAC, 5×20 mm; variklio perkaitimo apsauga per TK
Apsaugos klasė	IP54 (EN 60529), tik naudojimui patalpose
Darbo aplinka	-20…+35 °C, 5–95 % rH be kondensacijos
Kabeliai	Iki 2,5 mm²
Svoris	0,41 kg (neto)
Atitiktis	LVD 2014/35/ES, EMC 2014/30/ES, RoHS 2011/65/ES, WEEE 2012/19/ES

Gamintojo dokumentacija

✔ Rekomenduoja Elektrotechnikos sprendimai

Originali gamintojo dokumentacija – techniniai duomenys, prijungimo schemos ir montavimo nurodymai.

Pagrindinės funkcijos

Rankenėlė ir šviečiantis jungiklis – greitis nustatomas ranka, o įjungimo būsena matoma ir tamsoje.
Platus maitinimas 110–240 VAC – reguliatorius pats atpažįsta tinklo įtampą.
Reguliuojama min. riba – neleidžia varikliui sustoti ar perkaisti dirbant per maža įtampa.
Greitas paleidimas – 8–10 s pilnu greičiu – užtikrintas įsisukimas, net jei nustatytas mažas greitis.
Nereguliuojamas išėjimas L1 (2 A) – trilaidžiam varikliui, sklendės pavarai ar siurbliui.
TK apsauga – perkaitus varikliui reguliatorius sustabdo ventiliatorių ir įjungia aliarmo išėjimą.
NO / NC nuotolinis valdymas – ventiliatorių galima sustabdyti išoriniu kontaktu, pvz., gaisro signalizacijos.
Aliarmo išėjimas 230 V – gedimo signalas lemputei, sirenai ar BMS.

Kur naudojamas?

Dirbtuvės, garažai, sandėliai
Prekybos ir gamybos patalpų ventiliacija
Ūkiniai pastatai
Kanaliniai, stoginiai ir ašiniai ventiliatoriai su AC varikliais
110–120 V tinklai (eksportiniai objektai)
Ventiliatoriai su termokontaktais (TK)

Naudojimas pagal poreikį

Elektrikui.
Paprastas prijungimas, platus maitinimo diapazonas, PE gnybtas.

Ventiliacijos montuotojui.
Min. riba ir paleidimo režimas nustatomi vietoje pagal konkretų ventiliatorių.

Naudotojui.
Aiški rankenėlė ir šviečiantis jungiklis – nereikia jokių nustatymų.

Pritaikymo gidas: kaip naudojamas praktikoje

Tipiniai ITRS9-15-DT pritaikymai:

Objektas	Kas prijungiama	Rezultatas	Montuotojo pastaba
Dirbtuvės, garažas	Ventiliatorius → U1, U2	Greitis reguliuojamas ranka pagal poreikį	Min. ribą nustatykite trimeriu, kad variklis visada įsisuktų
Ventiliatorius su sklende	Sklendės pavara → L1	Sklendė maitinama kartu su ventiliatoriumi	L1 apkrova – iki 2 A
Sunkiai įsisukantis variklis	Greitas paleidimas (trumpiklis)	8–10 s variklis sukasi pilnu greičiu, tada pereina į nustatytą	Naudinga, kai nustatytas mažas greitis
Ventiliatorius su termokontaktu	Variklio TK → TK gnybtai	Perkaitus ventiliatorius sustabdomas, šviečia raudonas LED	Aliarmo išėjimas – iki 0,5 A
Priešgaisrinis išjungimas	Gaisro signalizacijos kontaktas → NO arba NC įėjimas	Ventiliatorius sustabdomas nuotoliniu signalu	Pasirinkite NO arba NC pagal signalizacijos kontaktą

Kaip parinkti reguliatoriaus srovę

Variklio(-ių) vardinė srovė	Rekomenduojamas modelis
iki 1,5 A	ITRS9-15-DT (1,5 A) ← šis modelis
1,5–3 A	ITRS9-30-DT (3 A)
3–5 A	ITRS9-50-DT (5 A)
5–6 A	ITRS9-60-DT (6 A)
6–10 A	ITRS9100-DT (10 A)

Taisyklė: reguliatoriaus maks. srovė ≥ variklio vardinė srovė (žr. variklio lentelę). Paleidimo srovė gamintojo jau įskaičiuota, papildomos atsargos nereikia. Jungiant kelis ventiliatorius – to paties tipo variklius, jų vardines sroves sumuokite.

Kada rinktis kitą sprendimą: reikia valdyti jutikliu (0-10 VDC) ar per Modbus – EVS-1 / EVSS1 serija; EC ventiliatoriui – EC potenciometrą; trifaziam varikliui – trifazį transformatorinį reguliatorių; varikliui be TK – paprastesnę ITR-9 seriją.

Pliusai

Maitinimas 110–240 VAC su automatine atpažintimi
Rankenėlė ir šviečiantis ON/OFF jungiklis
Reguliuojama min. riba
Greito paleidimo režimas
Nereguliuojamas L1 išėjimas (2 A)
IP54 korpusas
TK apsauga, NO/NC įėjimai, aliarmo išėjimas

Minusai / ribojimai

Nėra 0-10 VDC įėjimo ir Modbus
Tik vienfaziams įtampa valdomiems varikliams; EC ventiliatoriams netinka
Darbo temperatūra iki +35 °C
Brangesnis už ITR-9 – jei variklis neturi TK, pakanka ITR-9-15-DT
Išėjimo įtampa nesinusinė – kai kurie varikliai mažu greičiu gali girdimai ūžti

Saugos ir montavimo pastabos

Montavimą ir prijungimą atlieka kvalifikuotas elektrikas, atjungus maitinimą.
Būtinai prijunkite apsauginį įžeminimą (PE).
Patikrinkite, ar variklis tinka įtampos reguliavimui ir ar jo vardinė srovė neviršija 1,5 A.
Gnybtų išdėstymas skiriasi priklausomai nuo modelio – jungkite pagal konkretaus modelio schemą.
Skirtas tik naudojimui patalpose (iki +35 °C).

Greitas pasirinkimo gidas

1,5 A

110–240 VAC

Rankenėlė + ON/OFF

IP54

TK + aliarmas

Tinka, kai reikia:

rankinio greičio valdymo ventiliatoriui iki 1,5 A;
tvirto IP54 korpuso techninėse patalpose;
maitinimo 110–240 VAC;
variklio TK apsaugos ir aliarmo.

Patikrinkite prieš naudojimą:

variklio vardinę srovę ir ar jis reguliuojamas įtampa;
ar reikalinga OFF padėtis (tik 1,5 A ir 3 A ITR-9 modeliuose);
aplinkos temperatūrą (iki +35 °C).

Svarbus priminimas: ITRS9-15-DT nevaldo EC ventiliatorių ir trifazių variklių.

DUK

Ar tinka 110–120 V tinklui?
Taip, maitinimas 110–240 VAC, įtampa atpažįstama automatiškai.

Kam skirtas greitas paleidimas?
Kad variklis užtikrintai įsisuktų: 8–10 s jis sukasi pilnu greičiu, tada pereina į nustatytą greitį.

Ar galima prijungti kelis ventiliatorius?
Taip, jei jų bendra srovė neviršija 1,5 A.

Kuo skiriasi nuo ITR-9-15-DT?
ITR-9-15-DT neturi TK apsaugos, NO/NC įėjimų ir aliarmo išėjimo.

Ar galima valdyti 0-10 V signalu?
Ne, tam skirta EVS-1 ar EVSS1 serija.
