  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 80 A | 3×230/400 V | 4 tarifai | RS485 Modbus | MID | DIN | Orno OR-WE-517

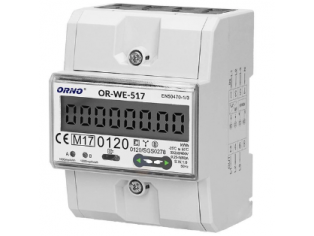

    Modulinis trifazis elektros energijos skaitiklis | 80 A | 3×230/400 V | 4 tarifai | RS485 Modbus | MID | DIN | Orno OR-WE-517

    Kodas: OR-WE-517
    Pasiteirauti apie prekę
    Kaina 87.73 € su PVM
    ( 72.50 € be PVM )

    Tiesioginio jungimo trifazis skaitiklis 3×230/400 V tinklui iki 80 A su MID sertifikatu ir B tikslumo klase. RS485 Modbus RTU sąsaja, 4 tarifai ir atskira suvartotos bei atiduotos energijos apskaita – tinka atsiskaitymams ir BMS.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 80 A | 3×230/400 V | 4 tarifai | RS485 Modbus | MID | DIN | Orno OR-WE-517

    Orno OR-WE-517 – modulinis trifazis elektros energijos skaitiklis tiesioginiam jungimui į 3×230/400 V tinklą iki 80 A. Skirtas pogrupiams, nuomininkų atsiskaitymams ir automatizuotoms sistemoms, kur rodmenis reikia nuskaityti nuotoliniu būdu per RS485 Modbus RTU.

    Pagrindinė mintis:
    Skaitiklis turi MID sertifikatą (0120/SGS0278) ir B tikslumo klasę pagal EN 50470-3, todėl jo rodmenys tinka atsiskaitymams tarp šalių. Atskiri tiesioginės ir atvirkštinės energijos registrai bei 4 tarifai leidžia vienu prietaisu apskaityti ir vartojimą, ir į tinklą atiduotą energiją. Visi duomenys pasiekiami per Modbus – be papildomų keitiklių.
    Maks. srovė
    80 A
    Tinklas
    3×230/400 V
    Sertifikatas
    MID, klasė B
    Sąsaja
    RS485 Modbus RTU
    ⇄
    Dvikryptė apskaita
    Taip. Skaitiklis atskirai kaupia tiesioginės (importo) ir atvirkštinės (eksporto) krypties aktyviąją ir reaktyviąją energiją, taip pat pagal tarifus T1–T4. Matuoja iš tinklo paimtą ir į tinklą atiduotą energiją – abi vertės matomos atskirai. Suderinamumą su inverterio galios / eksporto valdymu reikia patvirtinti atskirai – vien dvikryptės apskaitos tam nepakanka.

    Ryšio sąsajos ir integracija

    RS485 Modbus RTU
    Nuotolinis visų registrų nuskaitymas į SCADA, BMS, PLC, duomenų kaupiklį ar Home Assistant (per RS485 keitiklį). Gamyklinis adresas 1, 9600 bps, 8E1. Per RS485 nustatomi ir tarifų laikai.
    S0 impulsinis išėjimas
    Atviro kolektoriaus išėjimas 12–27 V DC, ≤27 mA, 1000 imp/kWh – impulsų skaitikliui, PLC ar energijos stebėsenos moduliui.
    IR optinis prievadas
    Vietinis duomenų nuskaitymas optiniu nuskaitymo įrenginiu.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir jungiamas tiesiogiai į 3 fazių 4 laidų (3P+N) grandinę – srovės transformatorių nereikia iki 80 A.

    Prietaisas matuoja kiekvienos fazės įtampą ir srovę, skaičiuoja aktyviąją, reaktyviąją ir pilnutinę galią, galios koeficientą ir dažnį, o energiją kaupia pagal kryptį ir aktyvų tarifą.

    Rezultatas matomas LCD ekrane (6+2 skaitmenys) ir per Modbus RTU sistemoje, o S0 impulsai perduodami papildomam skaitikliui ar valdikliui.

    Kuo naudingas Orno OR-WE-517?
    Vienas prietaisas atlieka tris darbus: MID lygio apskaitą atsiskaitymams, nuotolinį duomenų perdavimą ir importo/eksporto atskyrimą. Tai sutaupo vietos skyde ir atskirų matavimo modulių kainą.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis
    Gamintojas / modelis Orno OR-WE-517
    Jungimas Tiesioginis, 3 fazės 4 laidai (3P+N)
    Įtampa 3×230/400 V
    Dažnis 50 Hz
    Bazinė / maks. srovė 5 A / 80 A
    Min. srovė 0,25 A
    Paleidimo srovė 0,004 Ib
    Tikslumo klasė B (EN 50470-3)
    MID Taip, sertifikatas 0120/SGS0278 (2014/32/ES)
    Tarifai 4 (laikai nustatomi per RS485)
    Matuojami dydžiai U, I, P, Q, S, PF, Hz; aktyvioji ir reaktyvioji energija abiem kryptimis
    Sąsajos RS485 Modbus RTU, S0 impulsinis išėjimas, IR optinis prievadas
    Impulsų konstanta 1000 imp/kWh
    Impulsinis išėjimas Atviras kolektorius, 12–27 V DC, ≤27 mA
    Ekranas LCD 6+2 skaitmenys
    Savosios sąnaudos 8 VA / 0,4 W
    Matmenys 76×100×66 mm
    Apsaugos laipsnis IP51 (vidaus patalpoms)
    Darbo temperatūra −25…+55 °C
    Standartai IEC 62052-11, IEC 62053-21, EN 50470-1, EN 50470-3

    Pagrindinės funkcijos

    • MID apskaita – rodmenys tinka atsiskaitymams su nuomininkais ar subabonentais
    • RS485 Modbus RTU – nuotolinis nuskaitymas be papildomų modulių
    • 4 tarifai – dienos, nakties ir kitų laiko zonų apskaita
    • Importas / eksportas – atskiri registrai suvartotai ir atiduotai energijai
    • Tinklo parametrai – U, I, P, Q, S, PF ir Hz kiekvienai fazei
    • S0 išėjimas 1000 imp/kWh – lygiagretus signalas valdikliui
    • IR prievadas – vietinis duomenų nuskaitymas

    Kuo skiriasi nuo panašių modelių?

    Orno OR-WE-520 Toks pat 80 A MID skaitiklis, bet be RS485 ir tarifų – tik S0 impulsai. OR-WE-517 pasirenkamas, kai reikia nuotolinio nuskaitymo.
    THORGEON 01007 Taip pat 80 A, MID ir RS485 Modbus, tačiau 2 tarifai. OR-WE-517 turi 4 tarifus.
    Eastron SDM630-MT 100 A tiesioginis, 4 tarifai, Modbus, MID – kai srovė viršija 80 A.
    Schneider Acti9 iEM3150 63 A tiesioginis, Modbus, MID – Schneider sistemoms; OR-WE-517 turi didesnę 80 A ribą.

    Kur naudojamas?

    • Daugiabučių ir verslo centrų nuomininkų apskaita
    • Saulės elektrinių importo / eksporto stebėsena
    • Pastatų valdymo sistemos (BMS)
    • Pramoniniai skydai ir linijų pogrupiai
    • Įkrovimo stotelių apskaita
    • Namų energijos valdymas (Home Assistant, inverterių sistemos)
    • Žemės ūkio ir sandėlių objektai

    Naudojimas pagal poreikį

    Pastato administratoriui.
    MID rodmenys atsiskaitymams ir nuotolinis nuskaitymas be apėjimo po patalpas.
    Saulės elektrinės savininkui.
    Atskirai matoma paimta ir atiduota energija, duomenys per Modbus.
    Elektrikui / integratoriui.
    Standartinis Modbus RTU, 3P+N tiesioginis jungimas iki 80 A, DIN montavimas.

    Praktinis panaudojimas

    Jeigu biurų pastate kiekvienas nuomininkas turi trifazį įvadą iki 80 A, tada OR-WE-517 skaitikliai sujungiami viena RS485 linija su skirtingais Modbus adresais, o administratorius mėnesio rodmenis pagal tarifus nuskaito į BMS be apėjimo po patalpas.

    Pliusai

    • MID sertifikatas ir B klasė – tinka atsiskaitymams
    • RS485 Modbus RTU standartiškai
    • 4 tarifai
    • Atskiri importo ir eksporto registrai
    • Pilni tinklo parametrai kiekvienai fazei
    • IP51 korpusas
    • Mažos savosios sąnaudos – 0,4 W

    Minusai / ribojimai

    • Maks. 80 A – didesnėms srovėms rinkitės Eastron SDM630-MT (100 A) arba skaitiklį per CT (pvz., Eastron SDM630MCT-2T)
    • Nėra belaidžio ryšio – Wi-Fi reikalui žr. EL-TVPS3-80T
    • Tarifų laikai nustatomi tik per RS485
    • Tik 4 laidų 3P+N sistemai

    Saugos ir montavimo pastabos

    • Montuoti ir jungti turi kvalifikuotas elektrikas, atjungus įtampą
    • Laidų skerspjūvį ir apsaugą parinkite pagal 80 A ribą
    • Laikykitės fazių ir N jungimo schemos iš gamintojo instrukcijos
    • RS485 liniją tieskite vytos poros kabeliu, galuose – terminatoriai
    • Uždėkite gnybtų dangtelius ir, jei reikia, užplombuokite

    Greitas pasirinkimo gidas

    80 A tiesioginis
    MID, klasė B
    RS485 Modbus RTU
    4 tarifai, importas/eksportas
    Tinka, kai reikia:
    • MID apskaitos atsiskaitymams
    • Nuotolinio nuskaitymo per Modbus
    • Atskirai matyti atiduotą energiją
    Patikrinkite prieš naudojimą:
    • Ar apkrova neviršija 80 A
    • Ar tinklas 3×230/400 V su N
    • Modbus adresą ir greitį sistemoje
    Svarbus priminimas: Skaitiklis matuoja ir perduoda duomenis, bet neatlieka apsaugos funkcijų – automatinių jungiklių, RCD ir viršįtampių apsaugos jis nepakeičia.

    DUK

    Ar OR-WE-517 turi MID?
    Taip, gamintojas nurodo MID sertifikatą 0120/SGS0278 pagal 2014/32/ES.
    Ar matuoja į tinklą atiduotą energiją?
    Taip, skaitiklis atskirai kaupia tiesioginės ir atvirkštinės krypties energiją; suderinamumą su inverterio eksporto valdymu tikrinkite atskirai.
    Kokia gamyklinė Modbus konfigūracija?
    Adresas 1, 9600 bps, 8 duomenų bitai, lyginis paritetas, 1 stop bitas.
    Ar reikia srovės transformatorių?
    Ne, iki 80 A jungiamas tiesiogiai.
    Kiek tarifų?
    4 tarifai, jų laikai nustatomi per RS485.
    Kokia impulsų konstanta?
    1000 imp/kWh.

    Orno OR-WE-517 – trifazis MID skaitiklis su Modbus

    Orno OR-WE-517 – tiesioginio jungimo trifazis 80 A skaitiklis su MID, B klase, RS485 Modbus RTU, 4 tarifais ir importo/eksporto apskaita pastatams.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
