  • Nauja prekė   Modulinis trifazis elektros energijos skaitiklis | 80 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | Orno OR-WE-520

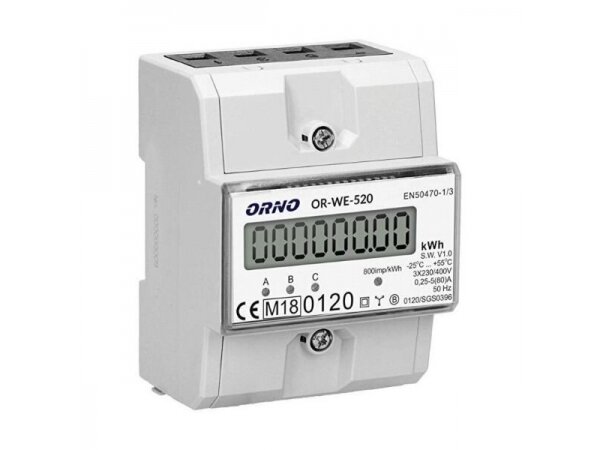

    Modulinis trifazis elektros energijos skaitiklis | 80 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | Orno OR-WE-520

    Kodas: OR-WE-520
    Pasiteirauti apie prekę
    Kaina 45.38 € su PVM
    ( 37.50 € be PVM )

    Paprastas tiesioginio jungimo trifazis skaitiklis 3×230/400 V tinklui iki 80 A su MID sertifikatu ir B tikslumo klase. Rodo suvartotą aktyviąją energiją, turi S0 impulsinį išėjimą (800 imp/kWh) – tinka pogrupiams ir atsiskaitymams be nuotolinio ryšio.

  • Prekės aprašymas

    Modulinis trifazis elektros energijos skaitiklis | 80 A | 3×230/400 V | 1 tarifas | S0 impulsinis išėjimas | MID | DIN | Orno OR-WE-520

    Orno OR-WE-520 – modulinis trifazis elektros energijos skaitiklis tiesioginiam jungimui į 3 fazių 4 laidų 3×230/400 V tinklą iki 80 A. Skirtas pogrupių ir nuomininkų apskaitai, kur pakanka suvartotos energijos rodmens ekrane ir impulsinio signalo.

    Pagrindinė mintis:
    Skaitiklis turi MID atitiktį (2014/32/ES) ir B tikslumo klasę pagal EN 50470-3, todėl jo rodmenys tinka atsiskaitymams. Nėra tarifų ir duomenų sąsajos – tai paprastas, suprantamas prietaisas be konfigūravimo. Jei vis dėlto reikia automatinio nuskaitymo, S0 išėjimas leidžia prijungti impulsų skaitiklį ar valdiklį.
    Maks. srovė
    80 A
    Tinklas
    3×230/400 V
    Sertifikatas
    MID, klasė B
    Impulsai
    800 imp/kWh
    ℹ
    Dvikryptė apskaita
    Gamintojas šiam modeliui nenurodo atskiros atiduotos (eksporto) energijos apskaitos – ekrane rodoma bendra aktyvioji energija. Jei reikia atskirai matyti importą ir eksportą, rinkitės Orno OR-WE-517.

    Ryšio sąsajos ir integracija

    S0 impulsinis išėjimas
    Atviro kolektoriaus išėjimas 12–27 V DC, ≤27 mA, impulso trukmė 80 ms, 800 imp/kWh – prijungiamas prie PLC, impulsų skaitiklio, duomenų kaupiklio ar Home Assistant impulsų įėjimo.
    RS485 / Modbus
    Nėra – duomenys nuskaitomi ekrane arba per S0 impulsus.

    Veikimo principas

    Skaitiklis montuojamas ant 35 mm DIN bėgelio ir jungiamas tiesiogiai į 3P+N grandinę – iki 80 A srovės transformatorių nereikia.

    Prietaisas matuoja trijų fazių aktyviąją energiją ir ją kaupia viename registre; kiekviena suskaičiuota energijos dalis signalizuojama šviesos diodu ir S0 impulsu.

    Rezultatas – suvartota energija kWh apšviestame LCD ekrane (6+2 skaitmenys), o S0 impulsai gali būti perduodami automatinei apskaitos sistemai.

    Kuo naudingas Orno OR-WE-520?
    Tai MID lygio apskaita už mažesnę kainą nei Modbus modeliai: be konfigūravimo, be ryšio kabelių, su aiškiu vienu rodmeniu. Tinka ten, kur rodmenis nurašo žmogus arba pakanka impulsinio signalo.

    Techninės specifikacijos

    Prekės tipas Modulinis trifazis elektros energijos skaitiklis
    Gamintojas / modelis Orno OR-WE-520
    Jungimas Tiesioginis, 3 fazės 4 laidai (3P+N)
    Įtampa 3×230/400 V
    Dažnis 50 Hz
    Bazinė / maks. srovė 5 A / 80 A
    Min. srovė 0,25 A
    Paleidimo srovė 0,02 A
    Tikslumo klasė B (EN 50470-3)
    MID Taip (2014/32/ES)
    Tarifai 1
    Matuojami dydžiai Trifazė aktyvioji energija (kWh)
    Sąsajos S0 impulsinis išėjimas
    Impulsų konstanta 800 imp/kWh
    Impulsinis išėjimas Atviras kolektorius, 12–27 V DC, ≤27 mA, 80 ms
    Ekranas LCD 6+2 skaitmenys, su apšvietimu
    Savosios sąnaudos ≤8 VA / ≤0,4 W
    Matmenys 76×100×65 mm
    Apsaugos laipsnis IP51
    Darbo temperatūra −25…+55 °C
    Standartai IEC 62052-11, IEC 62053-21, EN 50470-1, EN 50470-3

    Pagrindinės funkcijos

    • MID apskaita – rodmenys tinka atsiskaitymams
    • Tiesioginis jungimas iki 80 A – be srovės transformatorių
    • S0 išėjimas 800 imp/kWh – automatiniam impulsų skaičiavimui
    • Apšviestas LCD – rodmenys įskaitomi ir tamsesniame skyde
    • LED indikacija – matyti, kad skaitiklis skaičiuoja
    • IP51 korpusas – apsauga nuo dulkių ir lašų

    Kuo skiriasi nuo panašių modelių?

    Orno OR-WE-517 80 A MID, bet papildomai RS485 Modbus, 4 tarifai ir importo/eksporto registrai. OR-WE-520 – paprastesnis ir pigesnis variantas be ryšio.
    THORGEON 01002 Paprastas 80 A skaitiklis be sąsajų; OR-WE-520 turi MID sertifikatą.
    Ollo 3P-351 / ESTXM302 Paprasti 100 A modeliai be sąsajų – kai reikia daugiau nei 80 A.
    Eastron SDM630-MT 100 A, 4 tarifai, Modbus, MID – kai reikia nuotolinio nuskaitymo ir tinklo parametrų.

    Kur naudojamas?

    • Nuomininkų ir subabonentų apskaita
    • Pastatų aukštų ir zonų pogrupiai
    • Dirbtuvės ir nedidelės gamybos patalpos
    • Ūkiniai pastatai, sandėliai
    • Trifazės šilumos siurblių ar katilų linijos
    • Statybvietės ir laikini elektros skydai

    Naudojimas pagal poreikį

    Pastato savininkui.
    MID rodmuo atsiskaitymui su nuomininku be papildomų sistemų.
    Elektrikui.
    Paprastas 3P+N jungimas, nereikia jokio konfigūravimo.
    Automatikos specialistui.
    S0 impulsai tiesiai į PLC ar duomenų kaupiklį.

    Praktinis panaudojimas

    Jeigu sandėlio dalį nuomojate įmonei su trifaziu įvadu iki 80 A, tada OR-WE-520 skyde parodys MID rodmenį atsiskaitymui, o S0 išėjimą prireikus galėsite vėliau prijungti prie pastato valdiklio.

    Pliusai

    • MID sertifikatas ir B klasė
    • Paprastas – be konfigūravimo
    • S0 išėjimas automatizacijai
    • Apšviestas LCD ekranas
    • IP51 korpusas
    • Mažos savosios sąnaudos – ≤0,4 W

    Minusai / ribojimai

    • Nėra RS485 / Modbus – nuotoliniam nuskaitymui rinkitės Orno OR-WE-517
    • Vienas tarifas
    • Gamintojas nenurodo atskiros eksporto apskaitos – atskirai importo / eksporto apskaitai žr. OR-WE-517
    • Maks. 80 A – didesnėms srovėms žr. 100 A modelius (Eastron SDM630-MT)

    Saugos ir montavimo pastabos

    • Montuoti ir jungti turi kvalifikuotas elektrikas, atjungus įtampą
    • Laidų skerspjūvį ir apsaugą parinkite pagal 80 A ribą
    • Laikykitės fazių ir N jungimo schemos iš instrukcijos
    • S0 išėjimo neapkraukite daugiau nei 27 mA ir 27 V DC
    • Uždėkite gnybtų dangtelius ir, jei reikia, užplombuokite

    Greitas pasirinkimo gidas

    80 A tiesioginis
    MID, klasė B
    S0 800 imp/kWh
    1 tarifas, be Modbus
    Tinka, kai reikia:
    • Paprastos MID apskaitos
    • Rodmens nurašymo vietoje
    • Impulsinio signalo automatikai
    Patikrinkite prieš naudojimą:
    • Ar apkrova neviršija 80 A
    • Ar tinklas 3×230/400 V su N
    • Ar jūsų sistemai tinka 800 imp/kWh
    Svarbus priminimas: Skaitiklis tik apskaito energiją – jis nepakeičia automatinių jungiklių, RCD ar viršįtampių apsaugos ir neperduoda duomenų per Modbus.

    DUK

    Ar OR-WE-520 turi MID?
    Taip, gamintojas nurodo atitiktį MID direktyvai 2014/32/ES.
    Ar turi Modbus?
    Ne, yra tik S0 impulsinis išėjimas.
    Kokia impulsų konstanta?
    800 imp/kWh.
    Ar matuoja į tinklą atiduotą energiją?
    Gamintojas nenurodo atskiros eksporto apskaitos, todėl tam rekomenduojame OR-WE-517.
    Ar reikia srovės transformatorių?
    Ne, iki 80 A jungiamas tiesiogiai.
    Kiek tarifų?
    Vienas.

    Orno OR-WE-520 – paprastas trifazis MID skaitiklis

    Orno OR-WE-520 – tiesioginio jungimo trifazis 80 A skaitiklis su MID, B klase ir S0 išėjimu 800 imp/kWh paprastai ir tikslai apskaitai.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
