Elektros instaliacijos paskirstymo dėžutė su montažine plokšte | skaidriu dangteliu | plastikinė | hermetinė | 120x80x55mm | paviršinė | pilka | IP67

Elektros instaliacijos paskirstymo dėžutė su montažine plokšte | plastikinė ABS | skaidrus dangtis | hermetinė | 120x80x55mm | paviršinė | pilka | IP67

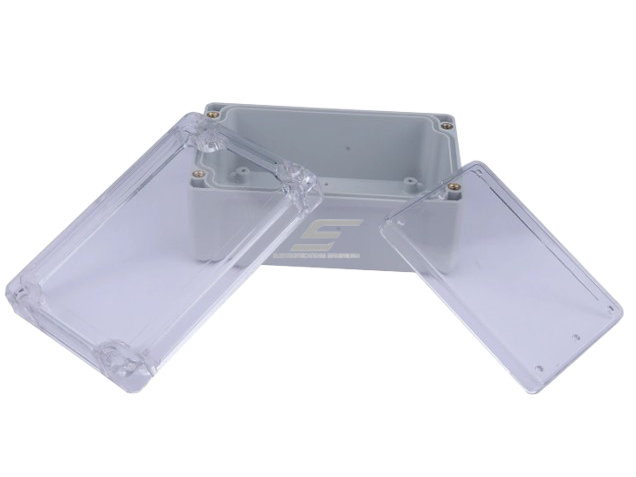

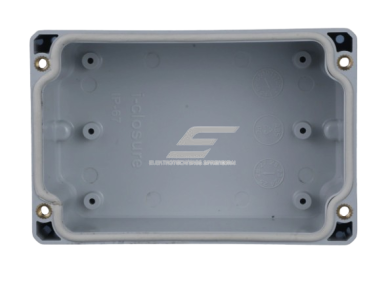

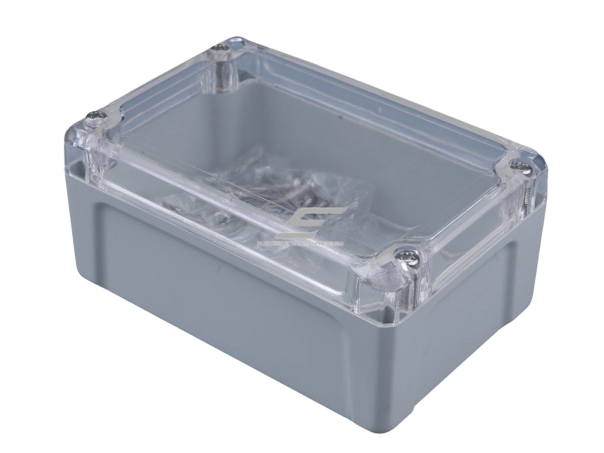

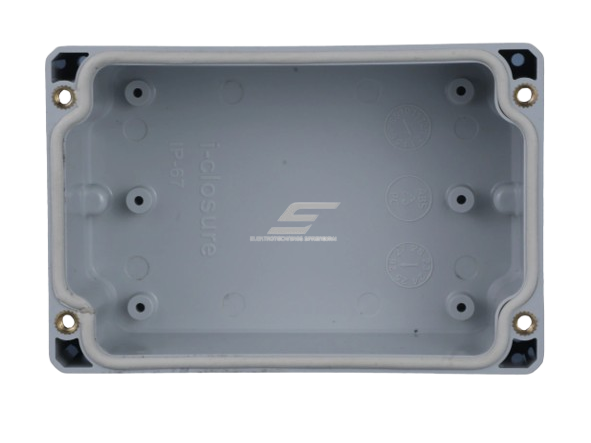

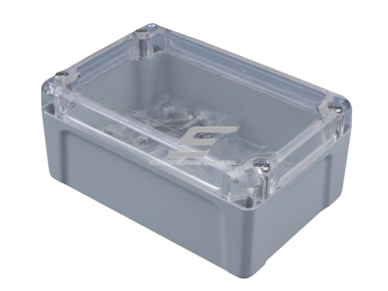

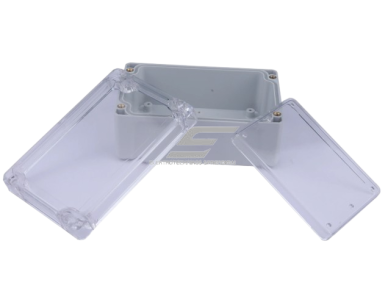

Kompaktiška hermetinė elektros instaliacijos ir elektronikos dėžutė su pilku ABS plastiko korpusu, skaidriu polikarbonato dangčiu ir vidine ABS montažine plokšte. Skirta laidų jungtims, gnybtams, elektronikos plokštėms, automatikos moduliams, jutiklių sąsajoms ir nedideliems valdymo įrenginiams. Skaidrus dangtis leidžia vizualiai patikrinti viduje esančių komponentų būklę, LED indikaciją ar rodmenis neatidarant korpuso. 120 × 80 × 55 mm dėžutė pasižymi IP67 apsaugos klase, IK08 mechaniniu atsparumu, EPDM sandarinimo tarpine ir išorinėmis tvirtinimo auselėmis. Komplektuojama su montažine plokšte ir varžtais.

Pagrindinė mintis:
Kai elektronikos įrenginį reikia apsaugoti nuo dulkių, vandens ir mechaninio poveikio, tačiau kartu svarbu matyti jo veikimo būseną, skaidrus dangtis suteikia didelį praktinį pranašumą. 120 × 80 × 55 mm IP67 dėžutėje galima sumontuoti nedidelį valdiklį, jutiklio modulį, ryšio įrangą ar gnybtų jungtis, o jų indikaciją stebėti neatidarant korpuso. Taip sumažinamas bereikalingas dangčio atidarinėjimas ir išsaugomas sandarinimo kontūras. Vidinė montažinė plokštė leidžia tvarkingai išdėstyti komponentus, o išorinės tvirtinimo auselės palengvina montavimą.

Kuo naudinga ši dėžutė?
Skaidrus polikarbonato dangtis leidžia stebėti įrangos būseną neatidarant sandaraus korpuso. Tai ypač patogu elektronikos moduliams su LED indikacija, ryšio įrenginiams, valdikliams ir signalizacijos sistemoms. ABS montažinė plokštė suteikia patogų pagrindą komponentams, o IP67, IK08 ir EPDM sandarinimo tarpinė padeda apsaugoti elektronikos mazgą sudėtingesnėmis aplinkos sąlygomis.

• Skaidrus polikarbonato dangtis – leidžia stebėti LED indikaciją, ekranus ar kitus matomus komponentus neatidarant korpuso.
• IP67 sandarumas – apsauga nuo dulkių ir laikino panardinimo į vandenį, kai visi įvadai ir dangtis tinkamai užsandarinti.
• IK08 mechaninis atsparumas – konstrukcija atitinka 5 J smūgio energijos bandymo klasę.
• ABS montažinė plokštė – patogus pagrindas PCB, gnybtams, elektronikos ir valdymo moduliams.
• EPDM sandarinimo tarpinė – sandarina dangčio ir pagrindo sujungimą.
• 2,5 mm ABS plastiko sienelės – suteikia konstrukcijai standumo ir atsparumo kasdieniam naudojimui.
• Žalvarinės srieginės įvorės – skirtos patikimam varžtinių jungčių tvirtinimui.
• Išorinės tvirtinimo auselės – korpusą galima pritvirtinti prie paviršiaus neatidarant dangčio.
• RAL 7035 pilkas pagrindas – tinkamas pramoninei ir techninei aplinkai.
• −20 °C iki +70 °C temperatūrų diapazonas – skirtas skirtingoms eksploatavimo sąlygoms.
• UL 94 HB degumo klasė – plastiko degumo charakteristika pagal UL 94 klasifikaciją.
• Universalus naudojimas – elektros jungtims, automatikai, IoT, GPS, GSM, PCB ir jutiklių sistemoms.
• Komplekte esantys varžtai – palengvina dėžutės ir jos komponentų montavimą.

• Elektronikos moduliams su LED indikacija, kai reikia matyti veikimo būseną
• Mažiems automatikos valdikliams, reliniams moduliams ir signalizacijos įrenginiams
• Elektros instaliacijos laidų jungtims ir gnybtų blokeliams
• IoT, Arduino ir kitiems mikrovaldiklių projektams
• GPS, GSM, telemetrijos ir nuotolinio stebėjimo įrangai
• Temperatūros, drėgmės, slėgio ir kitų jutiklių valdymo moduliams
• Siurblių, ventiliatorių ir pavarų valdymo grandinių jungtims
• Apsaugos, signalizacijos ir vaizdo stebėjimo sistemoms
• Apšvietimo valdymo ir signalų paskirstymo mazgams
• Pramoninės įrangos ir gamybos linijų nedideliems elektronikos mazgams
• Prototipams, OEM įrangos gamybai ir individualiems elektronikos projektams

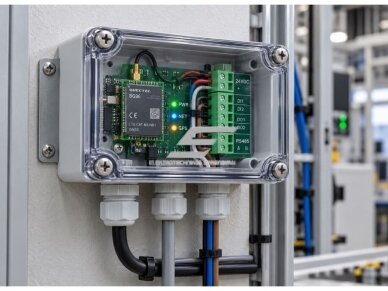

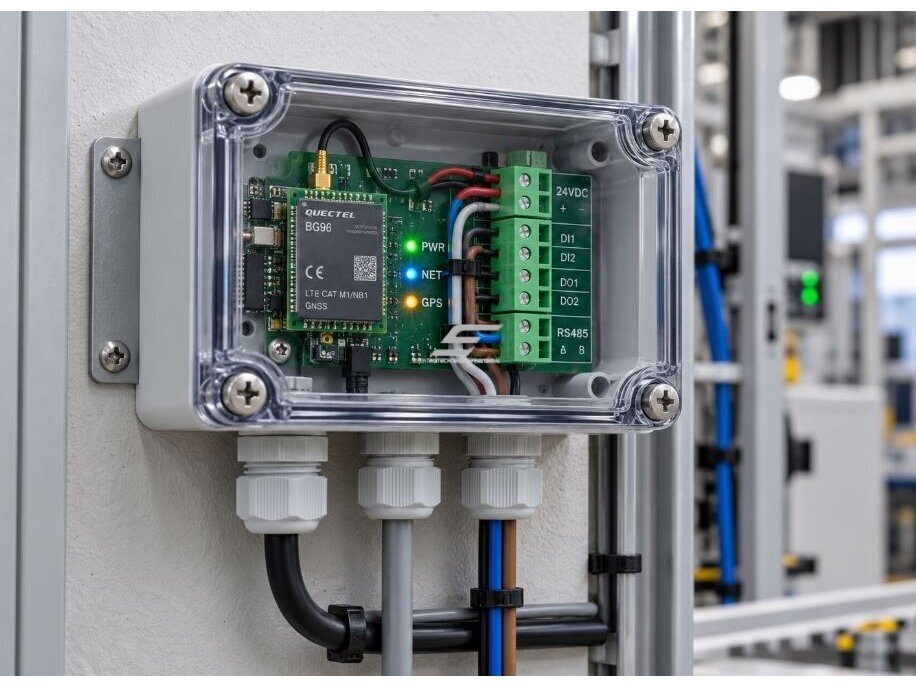

Pavyzdžiui, gamybos įrenginyje reikia sumontuoti jutiklio signalų apdorojimo modulį su LED indikacija. Dėžutė pritvirtinama prie įrenginio rėmo per išorines montavimo auseles. Ant ABS montažinės plokštės sumontuojamas valdiklis ir jungčių gnybtai, o signaliniai kabeliai įvedami per IP67 reikalavimus atitinkančius kabelių riebokšlius. Skaidrus polikarbonato dangtis leidžia matyti, ar valdiklis veikia, ar aktyvūs jutiklio signalai ir ar įsijungė klaidos indikatorius. Tam nereikia kiekvieną kartą atsukti dangčio, todėl sumažinamas sandarinimo tarpinės dėvėjimasis ir palengvinama kasdienė įrangos priežiūra.

• ⚡ Prieš atidarydami korpusą, montuodami ar prijungdami laidus, atjunkite elektros maitinimą ir patikrinkite, ar nėra įtampos.
• Dėžutę tvirtinkite per išorines montavimo auseles, naudodami pagal paviršių tinkamus tvirtinimo elementus.

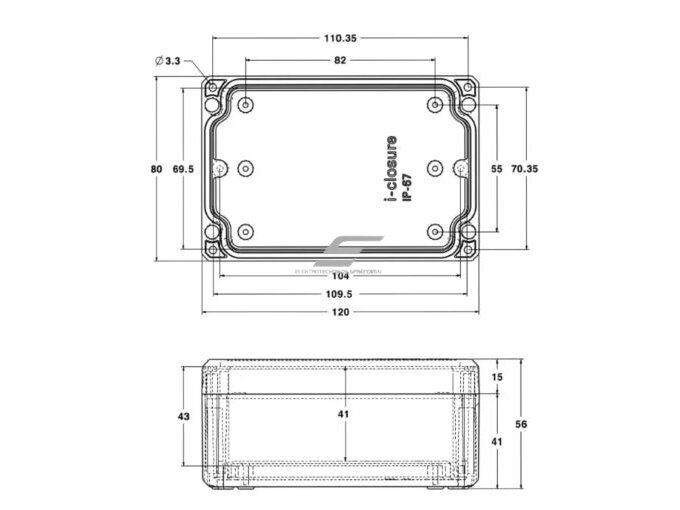

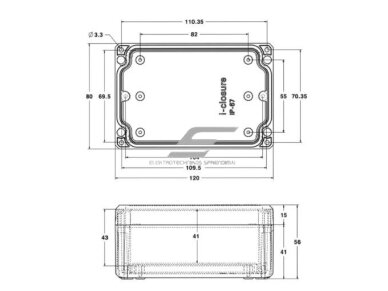

• Montavimo skylių atstumai – 111,5 × 71,5 mm, angų skersmuo – Ø 3,3 mm.
• Kabelių įvadams naudokite IP67 arba aukštesnės klasės riebokšlius, parinktus pagal kabelio išorinį skersmenį.
• Gręždami angas nepažeiskite sandarinimo vietų ir vidinių tvirtinimo elementų.
• Prieš uždarydami patikrinkite, ar EPDM tarpinė švari, taisyklingai įstatyta ir nepažeista.
• Dangčio varžtus prisukite tolygiai, neviršydami tinkamo priveržimo momento.
• Skaidrų polikarbonato dangtį valykite minkšta šluoste ir plastikui tinkamomis valymo priemonėmis. Nenaudokite abrazyvinių medžiagų ar agresyvių tirpiklių.
• Montuojant lauke, kabelius rekomenduojama įvesti iš apačios ir suformuoti lašėjimo kilpą.
• Uždarame korpuse montuojamai elektronikai įvertinkite temperatūros kilimą ir šilumos išskyrimą.
• Nenaudokite korpuso už −20 °C iki +70 °C darbinės temperatūros ribų.
• Elektros instaliacijos montavimo darbus turi atlikti kvalifikuotas elektrikas, laikydamasis galiojančių reikalavimų.

Greitas pasirinkimo gidas

Kuo skiriasi ši dėžutė nuo modelio su nepermatomu dangčiu?
Skaidrus polikarbonato dangtis leidžia stebėti elektronikos modulių, LED indikatorių ar kitų matomų komponentų būklę neatidarant korpuso. Tai ypač naudinga automatikos ir stebėjimo sistemose.

Ar skaidrus dangtis pagamintas iš ABS plastiko?
Ne. Apatinė korpuso dalis pagaminta iš ABS plastiko, o skaidrus viršutinis dangtis – iš polikarbonato (PC).

Ką reiškia IP67?
IP67 reiškia visišką apsaugą nuo dulkių ir atsparumą laikinam panardinimui į vandenį pagal IEC 60529 bandymo sąlygas. Apsaugos klasė išlieka, kai dangtis ir kabelių įvadai užsandarinti tinkamai.

Ką reiškia IK08?
IK08 mechaninio atsparumo klasė atitinka 5 J smūgio energiją pagal IEC 62262.

Ar dėžutė komplektuojama su montažine plokšte?
Taip. Komplekte yra ABS plastiko montažinė plokštė, skirta nedideliems elektronikos komponentams, PCB, gnybtams ir valdymo moduliams tvirtinti.

Ar komplekte yra varžtai?
Taip. Komplekte yra dangčio ir montavimo varžtai, taip pat ABS montažinė plokštė.

Kokie yra montavimo matmenys?
Išoriniai matmenys – 120 × 80 × 55 mm, tvirtinimo skylių atstumai – 111,5 × 71,5 mm, angų skersmuo – Ø 3,3 mm.

Koks yra vidinis dėžutės aukštis?
Konstrukciniame brėžinyje nurodytas 41 mm korpuso vidinės ertmės aukštis. Montuojant komponentus reikia įvertinti montažinės plokštės ir dangčio užimamą erdvę.

Ar galima dėžutę montuoti lauke?
IP67 ir IK08 klasės leidžia naudoti korpusą aplinkoje, kur reikalinga apsauga nuo dulkių, drėgmės ir mechaninio poveikio. Ilgalaikiam naudojimui tiesioginėje saulėje reikia įvertinti skaidraus polikarbonato atsparumo UV poveikiui charakteristikas.

Ar galima įmontuoti Arduino arba IoT modulį?
Taip. Dėžutė tinka mažiems Arduino, IoT, GPS, GSM ir kitiems elektronikos moduliams, jei jie telpa korpuse ir atitinka nurodytas aplinkos sąlygas.

Ar komplekte yra kabelių riebokšliai?
Kabelių riebokšliai į komplektaciją neįtraukti. Juos reikia parinkti atskirai pagal kabelio skersmenį ir reikiamą IP klasę.

Ar galima dėžutę tvirtinti neatidarius dangčio?
Taip. Korpuso išorinės montavimo auselės leidžia pritvirtinti dėžutę prie pasirinkto paviršiaus neatidarant sandaraus dangčio.

Hermetinė ABS dėžutė su skaidriu dangčiu ir montažine plokšte 120 × 80 × 55 mm | IP67 | IK08

Kompaktiškas pilkos RAL 7035 spalvos ABS plastiko korpusas su skaidriu polikarbonato dangčiu, IP67 sandarumu, IK08 mechaniniu atsparumu, EPDM tarpine ir išorinėmis tvirtinimo auselėmis. Komplektuojamas su ABS montažine plokšte ir varžtais. Patogus sprendimas elektros jungtims, elektronikos plokštėms, automatikos valdikliams, IoT, GPS, GSM ir kitiems nedideliems elektronikos įrenginiams, kurių būklę reikia stebėti neatidarant korpuso.
