  • Nauja prekė   Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 60 modulių | 400x750x110mm | virštinkinis | plieninis | IP43
    Nauja prekė   Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 60 modulių | 400x750x110mm | virštinkinis | plieninis | IP43 1
    Nauja prekė   Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 60 modulių | 400x750x110mm | virštinkinis | plieninis | IP43 2
    Nauja prekė   Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 60 modulių | 400x750x110mm | virštinkinis | plieninis | IP43 3

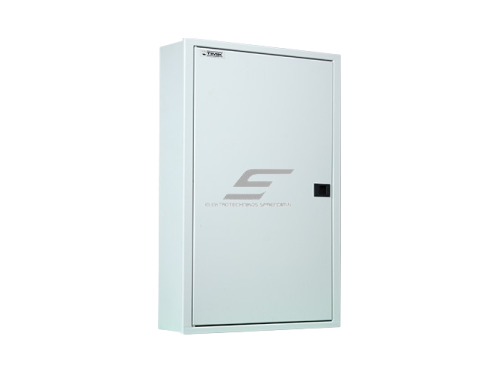

    Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 60 modulių | 400x750x110mm | virštinkinis | plieninis | IP43

    Kodas: ES-760464
    Pasiteirauti apie prekę
    Kaina 13253 € su PVM
    Į krepšelį

    Metalinis elektros paskirstymo skydelis skirtas automatinių jungiklių, nuotėkio relių, kontaktorių, laiko relių, apsaugų bei kitų ant DIN bėgelio montuojamų elektros prietaisų įrengimui. Šis virštinkinis paskirstymo skydas tinka tiek buitinėms, tiek komercinėms instaliacijoms, kur reikalingas tvarkingas, uždaras ir patikimas elektros grandinių paskirstymas.

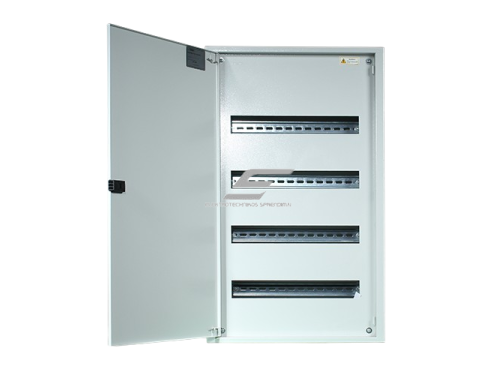

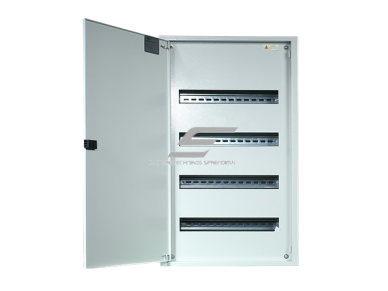

    Skydelis pagamintas iš plieno, komplektuojamas su durimis, užraktais, vidine montavimo plokšte, nuimamomis kabelių įvadų plokštelėmis viršuje ir apačioje, DIN bėgeliu bei PE/N gnybtų juostomis. Tai leidžia greitai atlikti pilną elektros komponentų sumontavimą ir tvarkingą laidų išvedžiojimą.

    Dėl IP43 apsaugos klasės skydas apsaugo vidinę įrangą nuo stambesnių dulkių ir vertikaliai krentančių vandens purslų, o IK05 mechaninis atsparumas užtikrina bazinę apsaugą nuo lengvų smūgių. Papildomai atliktas 200 valandų druskos rūko korozinis testas rodo geresnį atsparumą aplinkos poveikiui.

  • Prekės aprašymas

    Techninės specifikacijos

    • Produkto tipas: metalinis elektros paskirstymo skydelis
    • Montavimo tipas: virštinkinis / sieninis
    • Modulių kiekis: 4 x 15 moduliai
    • Eilių skaičius: 4 eilės
    • Išmatavimai (W x H x D): 400 x 750 x 110 mm
    • Metalo storis: 1,0 mm
    • Svoris: 10,97 kg
    • Apsaugos klasė: IP43
    • Smūginis atsparumas: IK05
    • Atsparumas korozijai: 200 val. druskos rūko testas
    • Konstrukcija: metalinis korpusas su durimis
    • Durų uždarymas: prispaudžiami užraktai
    • Priekinė plokštė: integruota
    • Kabelių įvadai: nuimamos įvadų plokštelės viršuje ir apačioje
    • DIN bėgeliai: yra
    • Įžeminimo ir nulio gnybtai: PE + N juostos komplekte
    • Pritaikymas: modulinei DIN įrangai montuoti

    Funkcijos

    • Modulinės įrangos montavimas: Skydelis skirtas standartinių DIN modulių montavimui: automatams, nuotėkio relėms, kontaktoriams, valdymo relėms ir kt.
    • Tvarkingas kabelių įvedimas: Viršuje ir apačioje esančios nuimamos kabelių įvadų plokštelės leidžia patogiai organizuoti laidų atvedimą.
    • Uždara apsauginė konstrukcija: Metalinis korpusas ir durys apsaugo aparatūrą nuo atsitiktinio prisilietimo bei dulkių.
    • Greitas surinkimas: Komplekte esantys DIN bėgeliai ir PE/N juostos leidžia elektromontuotojui iškart pradėti prietaisų montavimą.
    • Atsparumas korozijai: 200 valandų druskos rūko testas rodo papildomą apsaugą nuo paviršiaus oksidacijos drėgnesnėse vietose.

    Naudojimas

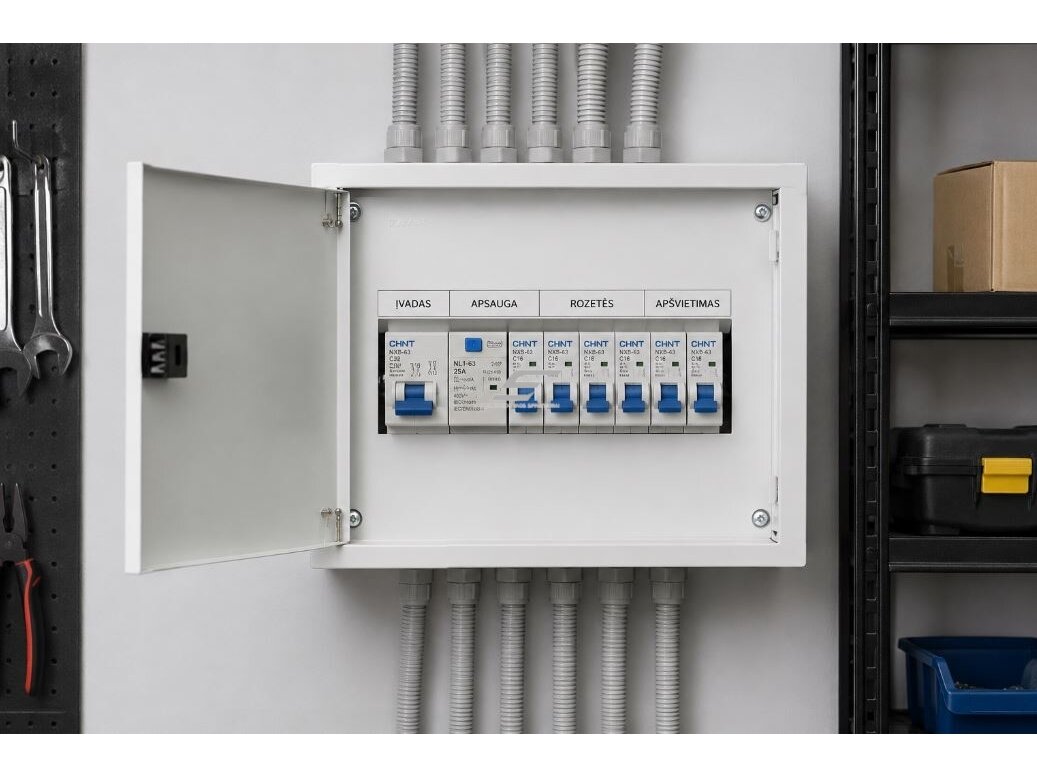

    • Buitiniam vartotojui: Tinka namų, garažo, dirbtuvių, ūkinio pastato ar sodo namelio elektros grandinių paskirstymui, kai reikia kompaktiškai sumontuoti automatinius jungiklius ir apsaugas.
    • Elektromontuotojui: Patogus greitam montavimui objektuose. Kompaktiškas dydis leidžia skydelį lengvai montuoti ant sienos tiek naujoje, tiek renovuojamoje instaliacijoje.
    • Inžinieriui / projektuotojui: Tinkamas mažoms paskirstymo zonoms, lokaliems technologiniams mazgams, atskirų grandinių apsaugai, pagalbinėms valdymo grandinėms ar techniniams skydams.
    • Komercinėms patalpoms: Naudojamas parduotuvėse, biuro kabinetuose, sandėliukuose, apsaugos sistemų maitinimo paskirstymui.

    Pliusai

    • Metalinis korpusas tvirtesnis nei plastikiniai analogai
    • Durys su užraktais
    • Nuimamos kabelių įvadų plokštelės viršuje ir apačioje
    • Komplekte DIN bėgeliai ir PE/N gnybtai
    • Atsparumas korozijai – 200h druskos rūko testas
    • Patogus virštinkinis montavimas
    • Tinka buitiniams ir lengviems komerciniams projektams

    Minusai

    • IP43 nėra pilnai hermetinis – netinka atvirai lauko aplinkai



    Dažniausiai užduodami klausimai (DUK)

    1. Kiek automatinių jungiklių telpa šiame skydelyje?

    • Šiame modelyje telpa iki 60 standartinių 1 modulio DIN automatų arba kombinuotas mažesnis kiekis kitų modulių.

    2. Ar skydelis tinka montuoti lauke?

    • Ne pilnai atviroje lauko aplinkoje. IP43 suteikia bazinę apsaugą nuo dulkių ir vandens purslų, tačiau tiesioginiam lietui rekomenduojamas aukštesnio IP modelis.

    3. Ar komplekte yra DIN bėgelis ir gnybtų juostos?

    • Taip, skydelis komplektuojamas su DIN bėgeliu bei PE ir N gnybtų juostomis.

    4. Ar šis skydelis tinkamas namo renovacijai?

    • Taip, tai labai dažnas pasirinkimas renovuojamoms grandinėms, garažams, dirbtuvėms ar papildomoms paskirstymo vietoms.
