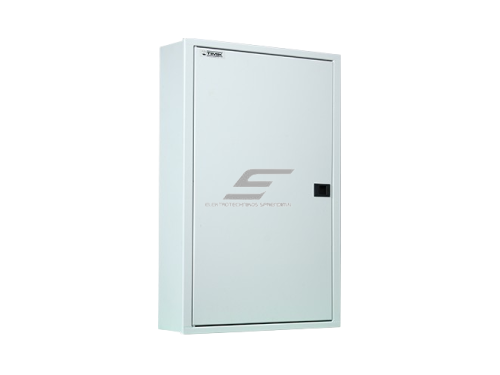

Elektros paskirstymo | modulinis skydelis | dėžė | skydas | 72 modulių | 450x750x110mm | virštinkinis | plieninis | IP43

Techninės specifikacijos

• Produkto tipas: metalinis elektros paskirstymo skydelis
• Montavimo tipas: virštinkinis / sieninis
• Modulių kiekis: 4 x 18 moduliai
• Eilių skaičius: 4 eilės
• Išmatavimai (W x H x D): 450 x 750 x 110 mm
• Metalo storis: 1,0 mm
• Svoris: 12,13 kg
• Apsaugos klasė: IP43
• Smūginis atsparumas: IK05
• Atsparumas korozijai: 200 val. druskos rūko testas
• Konstrukcija: metalinis korpusas su durimis
• Durų uždarymas: prispaudžiami užraktai
• Priekinė plokštė: integruota
• Kabelių įvadai: nuimamos įvadų plokštelės viršuje ir apačioje

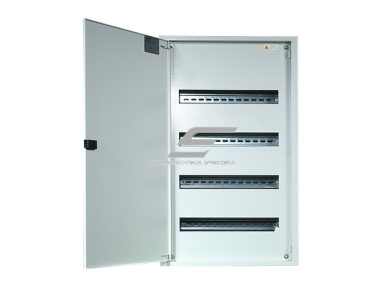

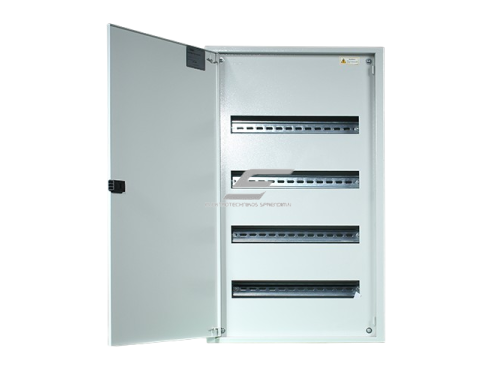

• DIN bėgeliai: yra
• Įžeminimo ir nulio gnybtai: PE + N juostos komplekte
• Pritaikymas: modulinei DIN įrangai montuoti

Funkcijos

• Modulinės įrangos montavimas: Skydelis skirtas standartinių DIN modulių montavimui: automatams, nuotėkio relėms, kontaktoriams, valdymo relėms ir kt.
• Tvarkingas kabelių įvedimas: Viršuje ir apačioje esančios nuimamos kabelių įvadų plokštelės leidžia patogiai organizuoti laidų atvedimą.
• Uždara apsauginė konstrukcija: Metalinis korpusas ir durys apsaugo aparatūrą nuo atsitiktinio prisilietimo bei dulkių.
• Greitas surinkimas: Komplekte esantys DIN bėgeliai ir PE/N juostos leidžia elektromontuotojui iškart pradėti prietaisų montavimą.
• Atsparumas korozijai: 200 valandų druskos rūko testas rodo papildomą apsaugą nuo paviršiaus oksidacijos drėgnesnėse vietose.

Naudojimas

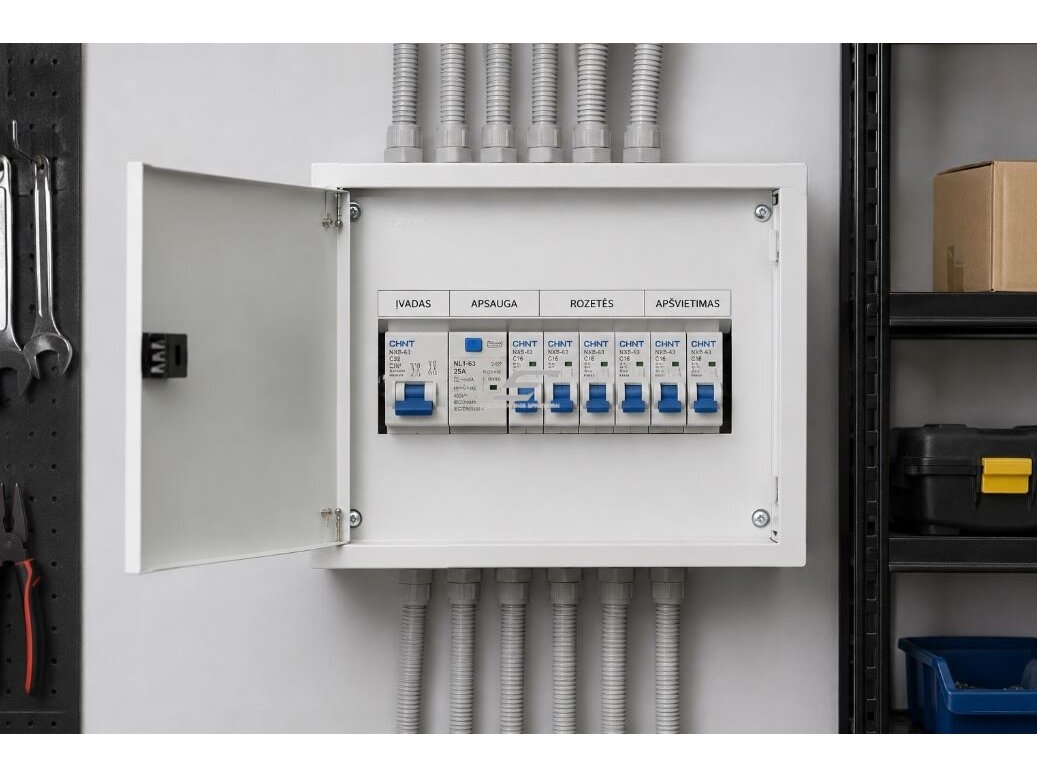

• Buitiniam vartotojui: Tinka namų, garažo, dirbtuvių, ūkinio pastato ar sodo namelio elektros grandinių paskirstymui, kai reikia kompaktiškai sumontuoti automatinius jungiklius ir apsaugas.
• Elektromontuotojui: Patogus greitam montavimui objektuose. Kompaktiškas dydis leidžia skydelį lengvai montuoti ant sienos tiek naujoje, tiek renovuojamoje instaliacijoje.
• Inžinieriui / projektuotojui: Tinkamas mažoms paskirstymo zonoms, lokaliems technologiniams mazgams, atskirų grandinių apsaugai, pagalbinėms valdymo grandinėms ar techniniams skydams.
• Komercinėms patalpoms: Naudojamas parduotuvėse, biuro kabinetuose, sandėliukuose, apsaugos sistemų maitinimo paskirstymui.

Pliusai

• Metalinis korpusas tvirtesnis nei plastikiniai analogai
• Durys su užraktais
• Nuimamos kabelių įvadų plokštelės viršuje ir apačioje
• Komplekte DIN bėgeliai ir PE/N gnybtai
• Atsparumas korozijai – 200h druskos rūko testas
• Patogus virštinkinis montavimas
• Tinka buitiniams ir lengviems komerciniams projektams

Minusai

• IP43 nėra pilnai hermetinis – netinka atvirai lauko aplinkai

Dažniausiai užduodami klausimai (DUK)

1. Kiek automatinių jungiklių telpa šiame skydelyje?

• Šiame modelyje telpa iki 72 standartinių 1 modulio DIN automatų arba kombinuotas mažesnis kiekis kitų modulių.

2. Ar skydelis tinka montuoti lauke?

• Ne pilnai atviroje lauko aplinkoje. IP43 suteikia bazinę apsaugą nuo dulkių ir vandens purslų, tačiau tiesioginiam lietui rekomenduojamas aukštesnio IP modelis.

3. Ar komplekte yra DIN bėgelis ir gnybtų juostos?

• Taip, skydelis komplektuojamas su DIN bėgeliu bei PE ir N gnybtų juostomis.

4. Ar šis skydelis tinkamas namo renovacijai?

• Taip, tai labai dažnas pasirinkimas renovuojamoms grandinėms, garažams, dirbtuvėms ar papildomoms paskirstymo vietoms.
