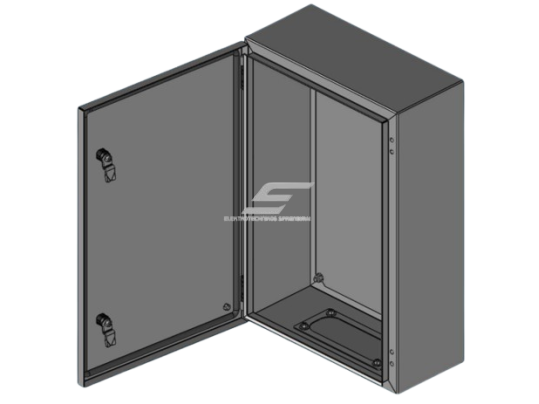

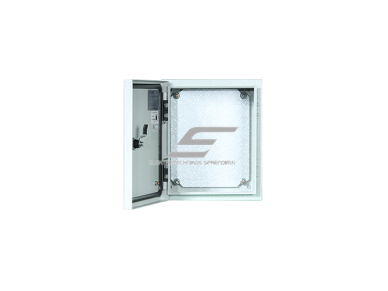

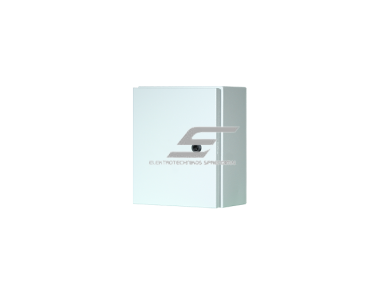

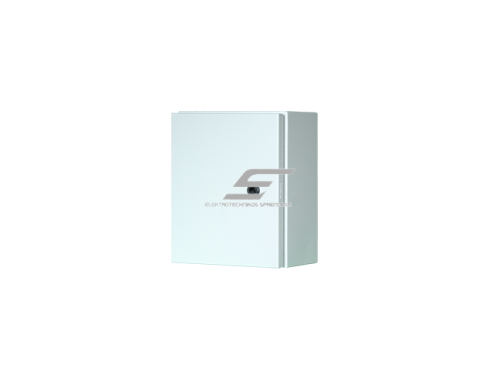

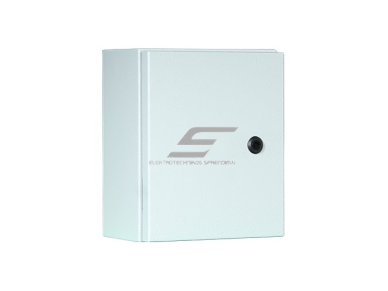

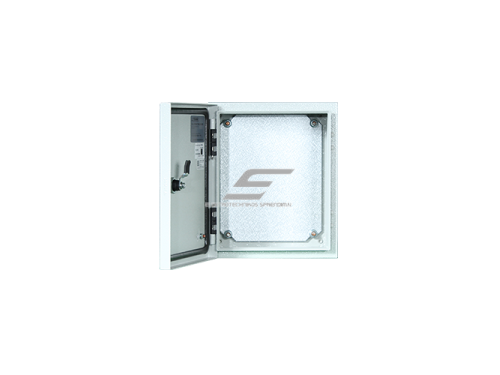

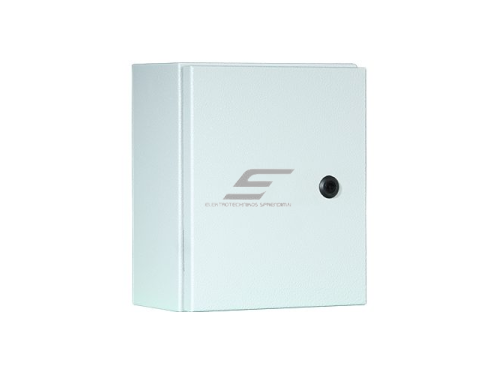

Elektros paskirstymo skydelis | dėžė | skydas | su montavimo plokšte | 300x300x200mm | hermetinis | virštinkinis | plieninis | IP65

Kodas: ES-720310

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 92.53 € su PVM
( 76.48 € be PVM )

Į krepšelį

Virštinkinis hermetinis metalinis elektros skydas / paskirstymo dėžė skirtas saugiam elektros, automatikos, valdymo, signalizacijos bei pramoninių komponentų montavimui tiek vidaus, tiek lauko sąlygomis. Aukštos kokybės virštinkinis skydas, sukurtas pagal griežtus tarptautinius IEC standartus, užtikrinantis ne tik patikimą apsaugą nuo dulkių ir vandens, bet ir atsparumą mechaniniams smūgiams, korozijai bei ilgalaikei eksploatacijai sudėtingoje aplinkoje.

Viduje integruota tvirta 2.0 mm Alu Zinc montavimo plokštė, sandarios PU užlietos durų tarpinės, paslėpti aliuminiai vyriai, užraktas, įžeminimo taškai bei sustiprintas korpuso galinis lakštas su standumo briaunomis.

Dėl IP65 hermetiškumo, IK08 smūginio atsparumo, 200 valandų druskos rūko korozinio testo ir profesionalios epoksidinės miltelinės dangos šis elektros skydas tinka tiek pramonės objektams, tiek lauko instaliacijoms.
Prekės aprašymas

Techninės specifikacijos

Produkto tipas: hermetinis metalinis elektros skydas / virštinkinė paskirstymo dėžė

Montavimo tipas: sieninis / virštinkinis

Išmatavimai (W x H x D): 300 x 300 x 200 mm

Korpuso medžiaga: elektrogalvanizuotas plienas (EG)

Korpuso metalo storis: 1.0 mm

Durų medžiaga: elektrogalvanizuotas plienas

Montavimo plokštė: Alu Zinc plienas 2.0 mm

Svoris: 5,60 kg

Paviršiaus spalva: RAL7035 šviesiai pilka

Dažymas: epoksidinis poliesterinis miltelinis

Dažų storis: 60-80 μm

Paviršiaus apdirbimas: smulkios tekstūros / pusiau blizgus

Apsaugos klasė: IP65 pagal IEC 60529

Smūginis atsparumas: IK08 pagal IEC 62262

Atsparumas korozijai: 200 val. drūskos rūko bandymas pagal ASTM B117-16

Nominali darbinė įtampa Ue: 690V AC

Izoliacinė įtampa Ui: 1000V

Dažnis: 50-60 Hz

Durų atsidarymo kampas: 120°

Durų vyriai: paslėpti aliuminio liejinio

Durų užraktas: integruotas

Durų tarpinė: vientisa PU užlieta sandarinimo tarpinė

Įžeminimas: durų ir korpuso įžeminimo smeigės

Kabelių įvedimas: atskira sandari kabelių įvadų montavimo plokštė

Atitikties standartai: IEC 61439-1&2, IEC 60529, BS EN 62262, ASTM B117-16, IEC 62208

Funkcijos

IP65 apsauga nuo dulkių ir vandens: Vientisa PU užlieta sandarinimo tarpinė užtikrina aukštą korpuso sandarumą, viduje esanti elektros įranga apsaugoma nuo aplinkos poveikio.

Atsparumas smūgiams ir mechaninei apkrovai: IK08 klasė bei sustiprintas galinis korpusas su standumo briaunomis leidžia montuoti įrenginius net sudėtingoje pramoninėje aplinkoje.

Ilgaamžė antikorozinė apsauga: Elektrogalvanizuotas plienas kartu su fosfatavimo ir IR krosnyje kietinta milteline danga užtikrina aukštą atsparumą korozijai.

Patogus profesionalus komponentų montavimas: Vidinė 2 mm Alu Zinc montavimo plokštė leidžia tvirtai montuoti automatikos bei elektros įrangą.

Saugumas eksploatacijoje: Integruoti įžeminimo taškai durims ir korpusui, paslėpti vyriai, saugus užraktas bei galimybė naudoti barjerines plokštes.

Naudojimas

Buitiniam vartotojui: Tinka, kai reikia patikimo lauko ar garažo elektros paskirstymo skydo: kiemo apšvietimo automatikai, vartų valdymui, siurblių valdymui, saulės elektrinės apsaugoms, dirbtuvių elektros paskirstymui. Hermetiškas korpusas apsaugo jautrią įrangą nuo lietaus, dulkių ir temperatūros pokyčių.

Elektromontuotojui: Patogus korpusas profesionaliam elektros skydo surinkimui. Tvirtas metalas, pilna montavimo plokštė, patogus kabelių įvedimo mazgas ir sandarios durys leidžia surinkti techniškai tvarkingą bei ilgaamžį skydą.

Inžinieriui / automatikos specialistui: Tinkamas automatikos, PLC, kontaktorių, relių, valdiklių, maitinimo šaltinių, signalizacijos bei procesų valdymo sistemų integravimui. Atitinka profesionalių pramoninių projektų saugumo reikalavimus.

Pramonės objektams: Naudojamas gamybinėse linijose, katilinėse, siurblinėse, lauko valdymo stotelėse, energetikos ir infrastruktūros sistemose.

Pliusai

Aukšta IP65 hermetinė apsauga

IK08 smūginis atsparumas

Antikorozinis 200h druskos testas

Tvirta 2 mm montavimo plokštė

Paslėpti aliuminio vyriai

Integruotas durų ir korpuso įžeminimas

Profesionalus miltelinis dažymas RAL7035

Tinka lauko ir pramonės sąlygoms

Atitinka IEC standartus

Minusai

Komplektuojamas be DIN bėgelių ir modulinės įrangos – surinkimas atliekamas individualiai

Dažniausiai užduodami klausimai (DUK)
1. Ar šis elektros skydas tinkamas montuoti lauke?

Taip, IP65 apsaugos klasė ir antikorozinė danga leidžia jį naudoti lauko sąlygomis, jei montuojamas taisyklingai.

2. Ar viduje yra montavimo plokštė?

Taip, komplekte yra 2.0 mm Alu Zinc plieninė montavimo plokštė įrangos tvirtinimui.

3. Ar durys gali atsidaryti į kitą pusę?

Taip, konstrukcija leidžia durų vyrius naudoti dešinei arba kairei pusei.

4. Kokią įrangą galima montuoti šiame skyde?

Galima montuoti gnybtus, reles, kontaktorius, PLC, maitinimo šaltinius, automatikos modulius, apsaugas ir kitą elektros įrangą.

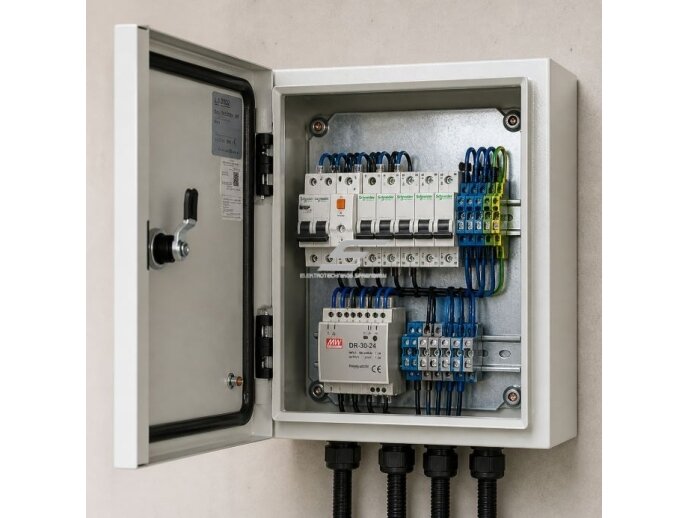

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.

Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.

Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.

Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.

Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;

gaminys tinkamas naudoti pagal nurodytą paskirtį;

mažesnė neatitikties ar nesaugaus naudojimo rizika;

tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
IP apsaugos klasės reikšmės

IP apsaugos klasė nurodo įrenginio atsparumą aplinkos veiksniams.

Pirmasis skaičius nurodo apsaugą nuo dulkių ir kietųjų kūnų.

Antrasis skaičius nurodo apsaugą nuo drėgmės

Pirmojo skaičiaus reikšmės:

X — netestuotas;

0 — Nėra apsaugos;

1 — Atsparus didesniems nei 50 mm kietiesiems kūnams;

2 — Atsparus didesniems nei 12,5 mm kietiesiems kūnams;

3 — Atsparus didesniems nei 1 mm kietiesiems kūnams;

4 — Atsparus didesniems nei 1 mm kietiesiems kūnams;

5 — Atsparus dulkėms;

6 — Visiškai atsparus dulkėms.

Antrojo skaičiaus reikšmės:

X — netestuotas;

0 — Nėra apsaugos;

1 — Atsparus vandens lašams krentantiems vertikaliai;

2 — Atsparus vandens lašams krentantiems 15º kampu;

3 — Atsparus lietui krentant 60º kampu;

4 — Atsparus vandens purslams;

5 — Atsparus vandens srautui;

6 — Atsparus dideliam vandens kiekiui;

7 — Atsparus trumpalaikiam panardinimui į vandenį iki 1 m gylyje;

8 — Atsparus ilgalaikiam panardinimui į vandenį iki 3 m gylyje.
Pirkėjų atsiliepimai

Išbandei? Būk pirmas ir įvertink - padėk kitiems apsispręsti.

Rašyti atsiliepimą
Susijusios prekės

Spynelė elektros apskaitos skydui | trikampis raktas T10 10 mm | M24 | L48 mm | be rakto | ES-LT-APS-10T

Kodas: ES-LT-APS-10T

ES-LT-APS-10T – mechaninė spynelė elektros apskaitos spintoms ir paskirstymo skydams, užrakinama standartiniu trikampiu 10 mm (T10) raktu. Tvirtinama sriegiu M24, bendras ilgis 48 mm, todėl telpa į SP1, AS ir AAS tipo apskaitos spintų korpusus. Naudojama gyvenamųjų namų, laiptinių, ryšių ir pramoninių skydų durelėms, kur reikia paprasto, greitai sumontuojamo užrakto.

Kaina 4.96 € su PVM

( 4.10 € be PVM )

Į krepšelį

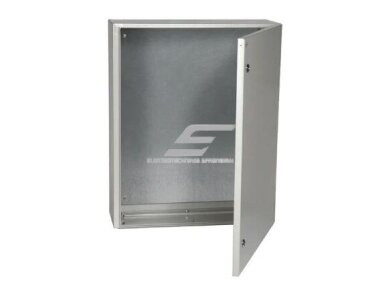

Elektros paskirstymo skydelis | dėžė | skydas | 800x650x250mm | su įmontuojama montažine plokšte | virštinkinis | plieninis | IP31 | IEK | YKM40-04-31 | 4606056088892

Kodas: YKM40-04-31

Naudojamas įvairios elektros įrangos montavimui: maitinimo, valdymo, automatikos.

Galima montuoti tiek modulinę, tiek įprastą įrangą.

Metalinis korpusas su įmontuojama montavimo plokšte.

Skydo durys rakinamos.

Kaina 157.00 € su PVM

( 129.75 € be PVM )

Į krepšelį

Elektros paskirstymo skydelis | dėžė | skydas | 1200x750x300mm | su įmontuojama montažine plokšte | hermetinis | virštinkinis | plieninis | IP54 | IEK | YKM40-06-54 | 4606056088984

Kodas: YKM40-06-54

Naudojamas įvairios elektros įrangos montavimui: maitinimo, valdymo, automatikos.

Galima montuoti tiek modulinę, tiek įprastą įrangą.

Metalinis korpusas su įmontuojama montavimo plokšte.

Skydo durys rakinamos.

IP54 klasės korpusai turi dviejų komponentų sandariklį ant durelių ir dulkėms bei vandeniui atsparų užraktą.

Kaina 321.55 € su PVM

( 265.75 € be PVM )

Į krepšelį

Elektros paskirstymo skydelis | dėžė | skydas | 700x500x150mm | hermetinis | virštinkinis | nerūdijančio plieno AISI304 | IP66 | 2876

Kodas: IP66-70x50x15

Nerūdijančio plieno 304AISI skydas 700x500x150mm su užraktu IP66.

Kaina 437.70 € su PVM

( 361.74 € be PVM )

Į krepšelį

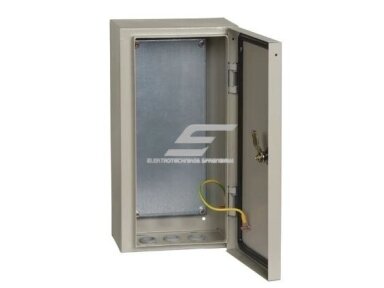

Elektros paskirstymo skydelis | dėžė | skydas | 400x210x150mm | su įmontuojama montažine plokšte | hermetinis | virštinkinis | plieninis | IP54 | IEK | YKM40-421-54 | 4606056099249
