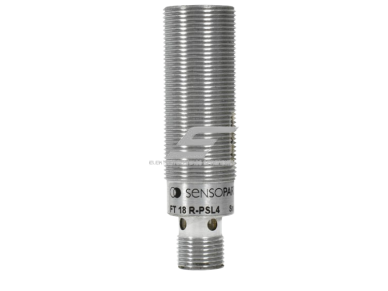

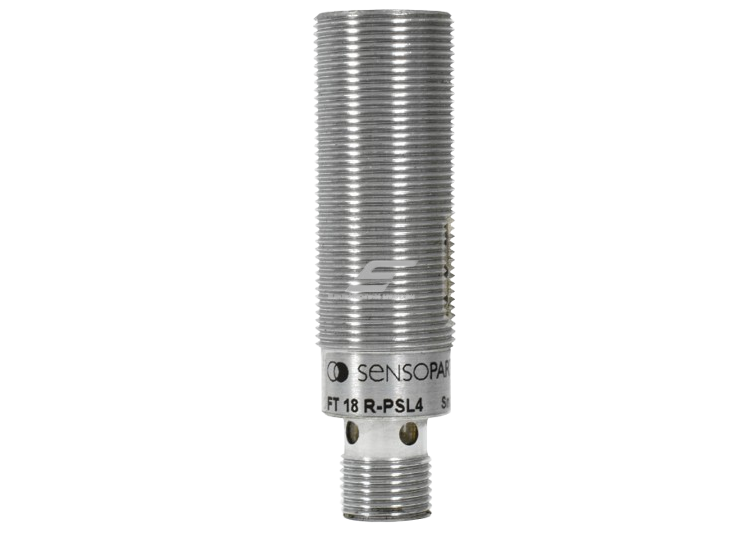

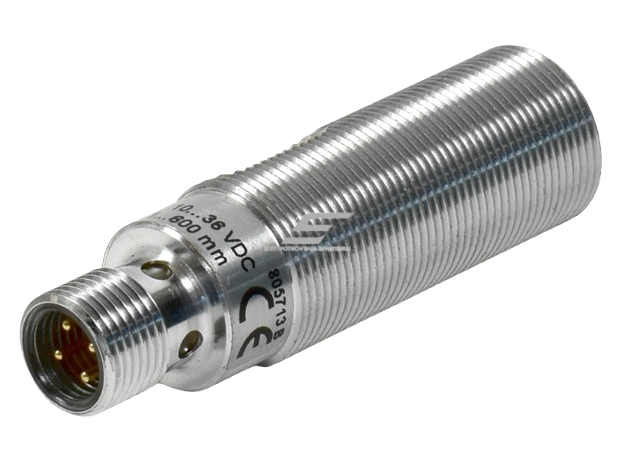

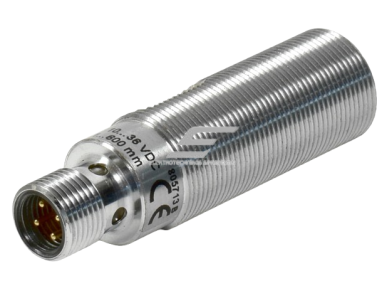

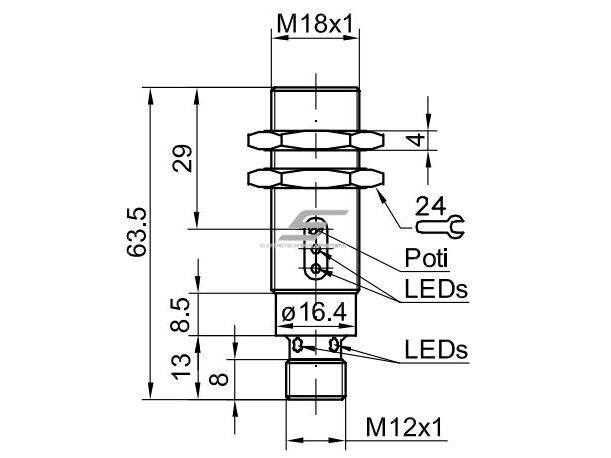

SensoPart FT 18 R-PSL4 (704-21000) – pramoninis optinis artumo jutiklis (difuzinio atspindžio fotoelektrinis jutiklis), skirtas objektams aptikti be mechaninio kontakto. Jutiklis veikia pagal nuo objekto paviršiaus atsispindėjusios šviesos principą ir pasižymi reguliuojamu 1–600 mm aptikimo atstumu. Maitinamas 10–36 V DC įtampa, turi PNP normaliai atvirą (NO) tranzistorinį išėjimą, kurio maksimali apkrovos srovė – 200 mA. Jutiklis jungiamas per M12 × 1 keturių kontaktų jungtį, o jautrumas reguliuojamas integruotu potenciometru. Žalias ir geltonas LED indikatoriai leidžia stebėti jutiklio veikimo rezervą bei perjungimo būseną.

Pagrindinė mintis:
Automatizuotose sistemose objektą dažnai reikia aptikti jo fiziškai neliečiant. SensoPart FT 18 R-PSL4 optinis artumo jutiklis aptinka nuo stebimo objekto paviršiaus atsispindėjusią šviesą ir perduoda PNP signalą valdymo sistemai. Integruotas potenciometras leidžia nustatyti reikiamą aptikimo atstumą, o LED indikatoriai palengvina jutiklio derinimą ir diagnostiką. Tokia konstrukcija tinka pramoninės automatikos procesams, kuriuose reikalingas bekontaktis objektų buvimo nustatymas.

Kuo naudingas šis jutiklis?
FT 18 R-PSL4 leidžia aptikti objektus jų neliečiant, reguliuoti aptikimo atstumą ir perduoti skaitmeninį signalą automatinei valdymo sistemai. Integruotas jautrumo reguliavimas ir du LED indikatoriai palengvina montavimo, derinimo ir diagnostikos darbus. 10–36 V DC maitinimas, PNP NO išėjimas ir M12 jungtis leidžia jutiklį integruoti į suderinamas pramoninės automatikos sistemas.

• Bekontaktis objektų aptikimas – objektai aptinkami pagal nuo jų paviršiaus atsispindėjusią šviesą.
• Reguliuojamas aptikimo atstumas – 1–600 mm diapazonas, reguliuojamas integruotu potenciometru.
• PNP NO išėjimas – normaliai atviras tranzistorinis išėjimas valdymo signalui perduoti.
• Maksimali 200 mA išėjimo srovė – leidžiama tranzistorinio išėjimo apkrova.
• 10–36 V DC maitinimas – skirtas suderinamoms nuolatinės įtampos automatikos sistemoms.
• Perjungimo dažnis iki 100 Hz – objekto aptikimo signalų perjungimas nurodyto dažnio ribose.
• Integruotas potenciometras – aptikimo atstumo reguliavimui pagal objektą ir montavimo sąlygas.
• Žalias LED indikatorius – rodo pakankamą jutiklio veikimo rezervą.
• Geltonas LED indikatorius – rodo jutiklio išėjimo perjungimo būseną.
• M18 × 1 montavimo sriegis – skirtas mechaniniam jutiklio tvirtinimui.
• M12 keturių kontaktų jungtis – jutiklio elektriniam prijungimui.
• Laisvai pasirenkama montavimo padėtis – jutiklis gali būti montuojamas pagal įrangos konstrukciją.

• Pramoninės automatikos sistemose objektų buvimui nustatyti
• Konvejerių ir transportavimo linijų objektų aptikimo taškuose
• Gamybos įrenginiuose detalių buvimo kontrolei
• Automatinio surinkimo ir technologinių procesų valdymo sistemose
• Pakavimo ir rūšiavimo įrenginiuose
• Mechanizmų darbo zonose, kur reikia bekontakčio aptikimo
• Elektroninėse valdymo sistemose su PNP jutiklių įėjimais
• OEM pramoninės įrangos gamyboje ir modernizavimo projektuose

Pavyzdžiui, automatizuotoje transportavimo linijoje reikia nustatyti, ar detalė pasiekė numatytą padėtį. FT 18 R-PSL4 jutiklis sumontuojamas taip, kad jo optinė dalis būtų nukreipta į detalės aptikimo zoną. Integruotu potenciometru nustatomas reikiamas aptikimo atstumas, o žalias LED indikatorius naudojamas patikimam veikimo rezervui įvertinti. Aptikus detalę aktyvinamas PNP NO išėjimas, kurio signalą gali apdoroti suderinamas programuojamasis loginis valdiklis (PLC). Geltonas LED indikatorius leidžia patikrinti perjungimo būseną. Tokiu būdu detalės buvimas nustatomas be mechaninio kontakto.

• ⚡ Prieš montuodami ar prijungdami jutiklį atjunkite elektros maitinimą.
• Naudokite tik 10–36 V DC maitinimo įtampą.
• Jutiklio negalima tiesiogiai prijungti prie 230 V AC elektros tinklo.
• Maksimali PNP išėjimo apkrovos srovė neturi viršyti 200 mA.
• Montavimui naudokite M18 × 1 srieginę jutiklio dalį ir tinkamus tvirtinimo elementus.
• Neviršykite 20 Nm maksimalaus montavimo veržlių užveržimo momento.
• Jutiklis gali būti montuojamas įvairiomis padėtimis, tačiau optinė dalis turi būti tinkamai nukreipta į aptinkamą objektą.
• Venkite optinio langelio užteršimo dulkėmis, skysčiais ir kitomis nuosėdomis.
• Montuokite taip, kad, kiek įmanoma, nešvarumai ir skysčiai nesikauptų ant jutiklio optinio paviršiaus.
• Numatykite galimybę pasiekti optinį langelį jo valymui.
• Valykite minkšta šluoste, šiek tiek sudrėkinta izopropilo alkoholiu arba muiluotu vandeniu.
• Aptikimo atstumą reguliuokite integruotu potenciometru. Pradinis nustatymas – maksimalus atstumas.
• Prireikus sumažinkite aptikimo atstumą sukdami potenciometrą prieš laikrodžio rodyklę.
• Patikimam darbui žalias LED veikimo rezervo indikatorius turi šviesti.
• Geltonas LED rodo perjungimo išėjimo būseną.
• Elektrines jungtis atlikite pagal originalią gaminio prijungimo schemą ir kontaktų žymėjimą.
• Jutiklis nėra skirtas žmonių saugos funkcijoms. Jo negalima naudoti kaip saugos įtaiso, skirto apsaugoti žmones nuo pavojingų mašinos judesių ar kitų rizikų.

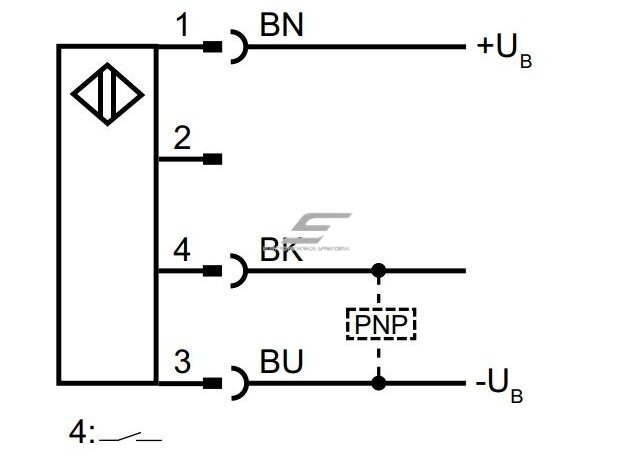

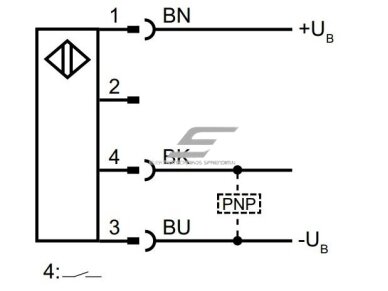

Jutiklis turi M12 × 1 keturių kontaktų jungtį. Elektrinis prijungimas atliekamas pagal kontaktų numeraciją ir laidų spalvų žymėjimą.

Kontaktas	Laidas	Paskirtis
1	BN – rudas	+UB, teigiamas maitinimas
2	–	–
3	BU – mėlynas	−UB, neigiamas maitinimas
4	BK – juodas	PNP NO perjungimo išėjimas

Pastaba: prieš prijungiant būtina patikrinti originalią gamintojo schemą, jungties kontaktų numeraciją ir valdiklio įėjimo suderinamumą su PNP išėjimu.

Greitas pasirinkimo gidas

Kokiu principu veikia FT 18 R-PSL4 jutiklis?
Jutiklis aptinka objektą pagal nuo jo paviršiaus atsispindėjusią šviesą. Objektui patekus į aptikimo zoną, aktyvinamas PNP perjungimo išėjimas.

Koks yra maksimalus aptikimo atstumas?
Maksimalus nominalus aptikimo atstumas – 600 mm. Jis nustatytas naudojant baltą 90 % atspindžio etaloninį paviršių.

Ar galima reguliuoti jutiklio aptikimo atstumą?
Taip. Aptikimo atstumas reguliuojamas integruotu potenciometru. Pradinis nustatymas yra maksimalus, o atstumą galima sumažinti sukant potenciometrą prieš laikrodžio rodyklę.

Ką reiškia PNP NO išėjimas?
PNP reiškia tranzistorinį išėjimą, kuris aktyvinimo metu pateikia teigiamo potencialo signalą apkrovai. NO reiškia normaliai atvirą perjungimo funkciją.

Kokia yra jutiklio maitinimo įtampa?
Jutiklis veikia nuo 10 iki 36 V nuolatinės įtampos (DC).

Kokia yra maksimali išėjimo srovė?
Maksimali PNP tranzistorinio išėjimo apkrovos srovė – 200 mA.

Ką rodo žalias LED indikatorius?
Žalias LED indikatorius rodo jutiklio veikimo rezervą. Patikimam aptikimui jis turi šviesti.

Ką rodo geltonas LED indikatorius?
Geltonas LED indikatorius rodo jutiklio perjungimo išėjimo būseną.

Ar jutiklis gali aptikti tamsius objektus?
Aptikimas priklauso nuo objekto paviršiaus atspindžio savybių. Tamsesniems ar mažiau šviesą atspindintiems objektams aptikimo atstumas gali būti mažesnis nei nominalus.

Kokia elektrinė jungtis naudojama?
Jutiklis turi M12 × 1 keturių kontaktų jungtį. Maitinimui naudojami 1 ir 3 kontaktai, o PNP išėjimui – 4 kontaktas.

Koks yra montavimo sriegis?
Jutiklis montuojamas naudojant M18 × 1 srieginę dalį. Komplekte yra dvi montavimo veržlės.

Koks maksimalus montavimo veržlių užveržimo momentas?
Maksimalus užveržimo momentas yra 20 Nm.

Kaip valyti optinį jutiklio paviršių?
Rekomenduojama naudoti minkštą šluostę, šiek tiek sudrėkintą izopropilo alkoholiu arba muiluotu vandeniu. Ant optinio langelio susikaupę nešvarumai gali sumažinti aptikimo atstumą.

Ar šis jutiklis tinkamas žmonių saugos sistemoms?
Ne. FT 18 R-PSL4 nėra skirtas su žmonių sauga susijusioms funkcijoms ir negali pakeisti sertifikuotų saugos jutiklių.
