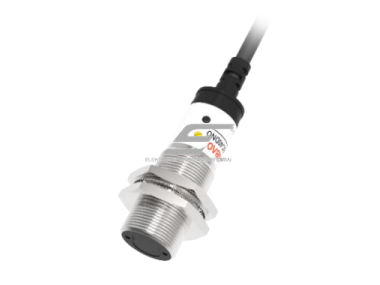

  • Fotoelektrinis jutiklis | nutraukiamo spindulio | siųstuvas + imtuvas | 20m | M18 | 10-30VDC | NO+NC | NPN | 2m kabelis | nikelio-vario korpusas | infraraudonųjų LED spindulių | IP67

    Kodas: PR18-TM20DNR

    Fotoelektriniai jutikliai – aukštos kokybės nutraukiamo spindulio tipo jutikliai, skirti objektų aptikimui dideliu atstumu. Sistemoje dirba dvi dalys – siųstuvas ir imtuvas, kurie sukuria nematomą infraraudonųjų spindulių liniją. Kai objektas patenka tarp jų ir nutraukia spindulį, imtuvas užfiksuoja pokytį ir išveda signalą į valdymo sistemą.

    Pasižymi išskirtiniu tikslumu, aukštu atsparumu aplinkos poveikiui (IP67), tinka pramoninėms linijoms.

  • Techninės specifikacijos:

    • Aptikimo tipas: Spindulio nutraukimas
    • Nominalus atstumas (Sn): 20 m (nereguliuojamas)
    • Šviesos šaltinis: infraraudonieji LED spinduliai (880 nm)
    • Standartinis aptikimo objektas: >15 mm nepermatomas objektas
    • Maitinimas: 10–30 V DC

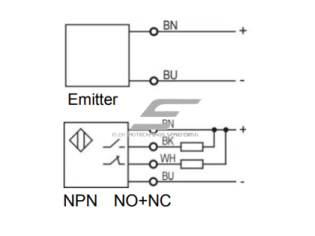

    • Išėjimo tipas: NPN, NO
    • Suvartojama srovė: ≤25 mA
    • Išėjimo srovė: ≤200 mA (imtuvas)
    • Likutinė įtampa: ≤2,5 V (imtuvas)
    • Reakcijos laikas: <8,2 ms
    • Aplinkos temperatūra: -15°C … +55°C
    • Aplinkos drėgmė: 35-85%RH (be kondensato)
    • Atsparumas vibracijai: 10–50 Hz (0,5 mm amplitudė)
    • Įtampos testas: 1000 V AC 50/60 Hz 60 s
    • Izoliacijos varža: ≥50 MΩ (500 V DC)
    • Apsauga: nuo trumpojo jungimo ir poliškumo klaidų
    • Korpuso medžiaga: nikelio-vario lydinys

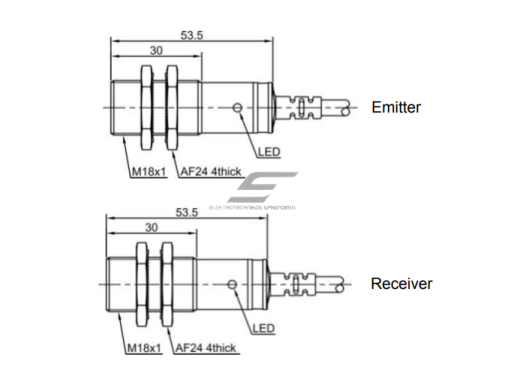

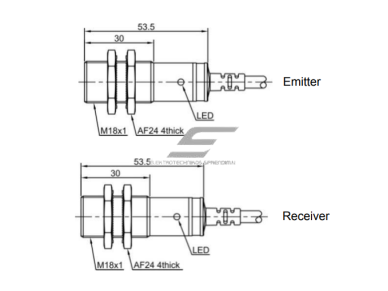

    • Matmenys: M18 x 53,5 mm
    • Jungtis: 2m PVC kabelis
    • Apsaugos klasė: IP67
    • Indikatoriai: Žalias LED – siųstuvas; Geltonas LED – imtuvas

    Pagrindinės funkcijos:

    • Jutikliai veikia nutraukiamo spindulio principu – siųstuvas generuoja šviesos spindulį, o imtuvas fiksuoja jo pertraukimą. Tokiu būdu galima itin tiksliai aptikti objektus, net esant dulkėms ar aplinkos trukdžiams.
    • Korpusas užtikrina patikimą montavimą ir ilgaamžiškumą, o aukštos klasės apsauga (IP67) leidžia dirbti drėgnose, dulkėtose sąlygose.
    • Sistema pasižymi stabilumu, trumpu reakcijos laiku ir mažu energijos suvartojimu, todėl tinka tiek automatizacijos sistemoms, tiek apsaugos, transporto ir buitinės technikos sprendimams.

    Naudojimas ir pritaikymas

    • Buitiniam vartotojui: Tinka objektų aptikimui dirbtuvėse ar individualiuose automatikos projektuose.
    • Inžinieriui / automatizacijos specialistui: Tinka robotų sistemoms, gamybos linijų objektų aptikimui, konvejerių valdymui, pozicionavimui ar pakuočių tikrinimui.
    • Elektromontuotojui / technikui: Lengvai prijungiamas prie valdiklių (PLC), relių ar tiesioginės automatikos sistemų. IP67 apsauga leidžia saugiai naudoti drėgnose ar dulkėtose darbo vietose.

    Pliusai:

    • Greita reakcija
    • IP67 atsparumas dulkėms ir vandeniui
    • Tvirtas korpusas
    • Aiški LED indikacija
    • Lengvas montavimas ir integracija su automatizacijos sistemomis

    Minusai:

    • Nereguliuojamas atstumas
    • Netinka itin mažių ar permatomų objektų aptikimui
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
