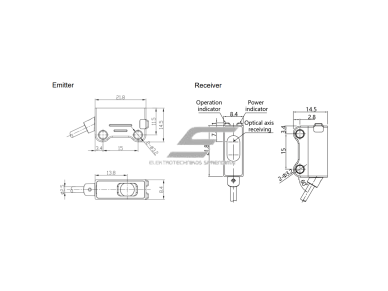

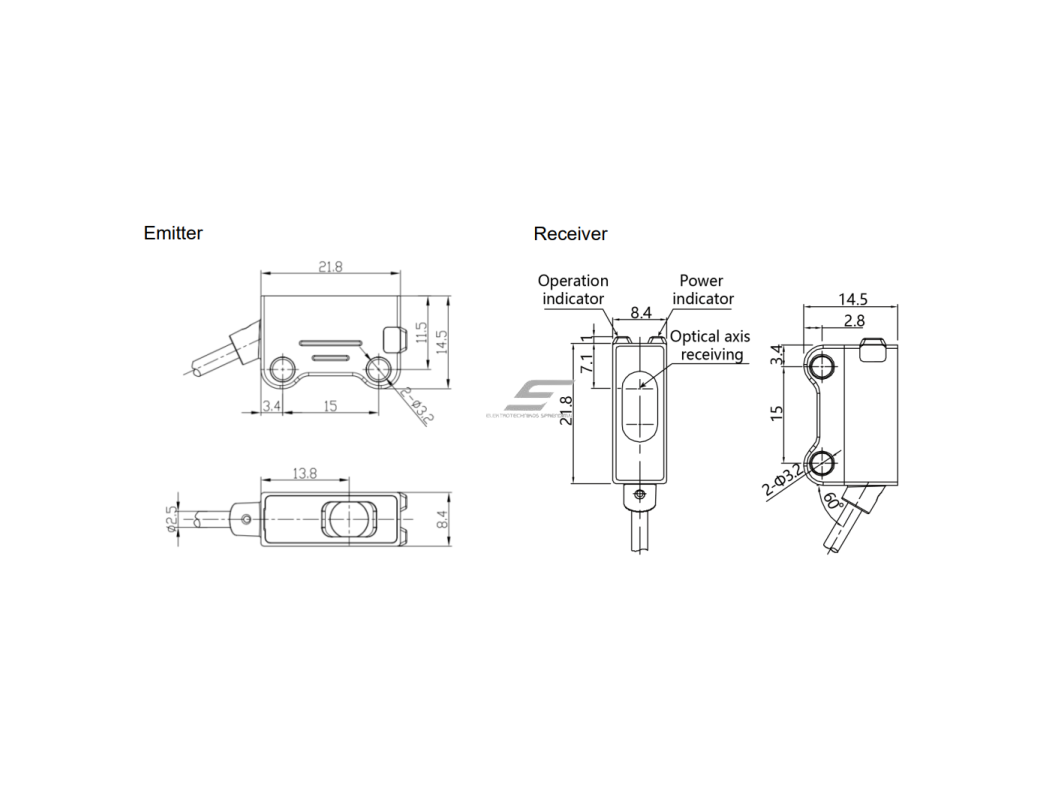

Name: Fotoelektrinis jutiklis | nutraukiamo spindulio | siųstuvas + imtuvas | 500mm | 21,8x14,5x8,4mm | 10-30VDC | NC | NPN | 2m kabelis | ABS | raudonų VCSEL spindulių | IP65
SKU: PST-TC50DNCR
Price: 74 EUR
Availability: InStock

Fotoelektrinis jutiklis | nutraukiamo spindulio | siųstuvas + imtuvas | 500mm | 21,8x14,5x8,4mm | 10-30VDC | NC | NPN | 2m kabelis | ABS | raudonų VCSEL spindulių | IP65

Kodas: PST-TC50DNCR

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 74.00 € su PVM
( 61.16 € be PVM )

Į krepšelį

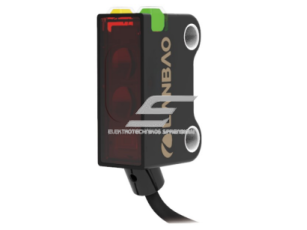

Fotoelektrinis jutiklis – pažangus optinis sprendimas, skirtas tiksliai aptikti objektus. Jame naudojamas raudonos šviesos VCSEL (Vertical Cavity Surface Emitting Laser) šaltinis, kuris sukuria siaurą, koncentruotą spindulį, leidžiantį paprastai ir tiksliai sureguliuoti jutiklio padėtį net sudėtingose aplinkose.

Jutiklis pasižymi mažu dydžiu, lengvu montavimu bei aukštu patikimumu. Tinka pramoninei automatizacijai, gamybos linijoms ir robotikai, kur reikalingas tikslus objektų aptikimas be mechaninio kontakto.
Prekės aprašymas

Techninės specifikacijos

Aptikimo tipas: Nutraukiamas spindulys

Nominalus aptikimo atstumas: 50 cm (nereguliuojamas)

Šviesos šaltinis: Raudonas VCSEL (680 nm)

Spindulio skersmuo: 4 mm ties 50 cm atstumu

Standartinis taikinys: ≥ φ2 mm nepermatomas objektas

Minimalus aptinkamas taikinys: ≥ φ3 mm (tinkamai sureguliavus jautrumą)

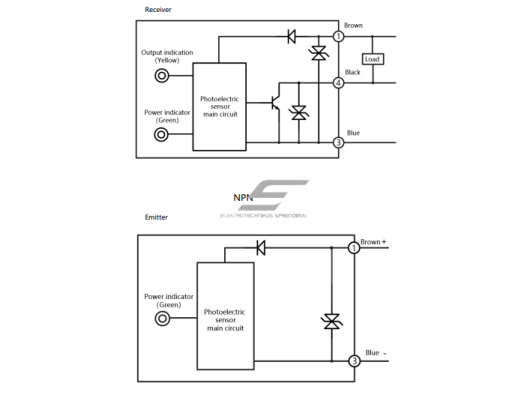

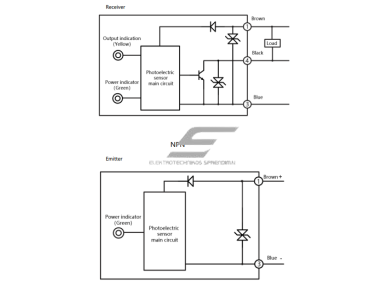

Išėjimo tipas: NPN, NC

Reakcijos laikas: T-on<0.5ms; T-off<0.5ms

Maitinimo įtampa: 10…30 V DC

Suvartojama srovė: ≤ 5 mA (siųstuvas); ≤ 15 mA (imtuvas)

Apkrovos srovė: ≤ 50 mA

Įtampos kritimas: ≤ 1,5 V

Apsauga: nuo trumpo jungimo, atbulinio poliškumo, viršįtampių

Indikatoriai: Žalias LED – maitinimo būsena ir stabilus signalas; Geltonas LED – išėjimo signalas

Atsparumas šviesos trikdžiams: Saulės šviesai ≤ 10 000 lux; Lempos šviesai ≤ 3 000 lux

Darbinė temperatūra: -10…+45 °C (be kondensato, užsalimo)

Laikymo temperatūra: -20…+85 °C (be kondensato, užsalimo)

Apsaugos klasė: IP65

Korpusas: ABS plastikas

Lęšis: PMMA

Jungtis: 2m PVC kabelis

Komplektacija: 2 vnt. M3×16 mm varžtų, 2 veržlės, naudojimo instrukcija

Funkcijos ir veikimo principas

Jutiklis veikia nutraukiamo spindulio principu: siųstuvas skleidžia siaurą VCSEL lazerio spindulį, o imtuvas aptinka jo pertrūkimą.

Kai objektas patenka tarp jų ir užstoja spindulį, imtuvas fiksuoja pokytį ir aktyvuoja išėjimo signalą.

VCSEL šviesos šaltinis suteikia šiam jutikliui aukščiausią tikslumo lygį, puikų signalo stabilumą bei galimybę aptikti itin mažus objektus.

Naudojimas ir pritaikymas

Buitiniam vartotojui ar meistrui: Tinka objektų aptikimui dirbtuvėse ar individualiuose automatikos projektuose.

Inžinieriui / automatizacijos specialistui: Robotikos, gamybos linijų, konvejerių, skaičiavimo ar pozicionavimo sistemoms

Elektromontuotojui / technikui: Lengvas montavimas dėl kompaktiško korpuso, aiškūs LED indikatoriai padeda greitai nustatyti veikimo būseną ir galimas klaidas.

Pliusai

VCSEL lazerinis šviesos šaltinis – siauras, stabilus ir lengvai nukreipiamas spindulys

Tikslus mažų objektų aptikimas

Greitas atsakas

Kompaktiškas korpusas – paprastas montavimas ribotoje erdvėje

Aukšta apsaugos klasė IP65 – atsparus dulkėms ir drėgmei

Minusai

Reikalauja tikslaus siųstuvo ir imtuvo išlygiavimo

Netinka permatomiems ar veidrodiniams paviršiams

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.

Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.

Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.

Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.

Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;

gaminys tinkamas naudoti pagal nurodytą paskirtį;

mažesnė neatitikties ar nesaugaus naudojimo rizika;

tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
