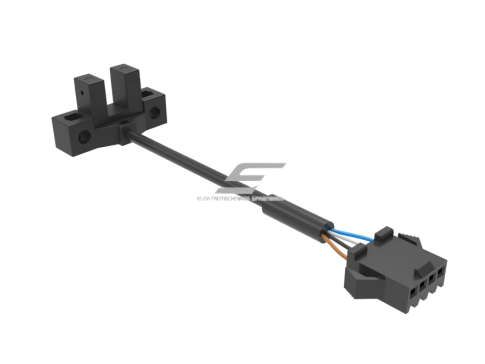

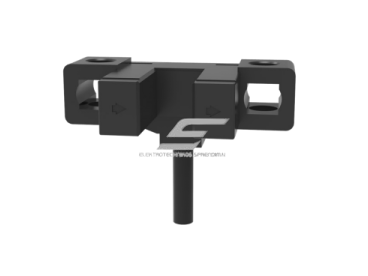

Fotoelektrinis jutiklis | nutraukiamo spindulio | U formos | šakutės tipo | 5mm | 13,4x12,6mm | 5-24VDC | NO/NC | PNP | 5cm kabelis + 4 kontaktų jungtis | PBT | infraraudonųjų LED spindulių | IP64

Kodas: PU05M-TGPR-L 1002

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 12.34 € su PVM
( 10.20 € be PVM )

Į krepšelį

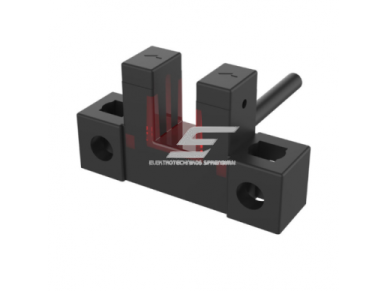

U formos fotoelektrinis jutiklis yra patikimas sprendimas įvairioms automatizavimo užduotims, kurioms reikalingas tikslaus atstumo objektų aptikimas be tiesioginio kontakto. Jutiklis veikia pagal spindulio pertraukimo principą: kai objektas patenka tarp jutiklio viduje esančio infraraudonųjų spindulių siųstuvo ir imtuvo, signalas pasikeičia ir generuoja elektrinį išėjimą.

Toks jutiklis plačiai naudojamas automatizacijos įrenginiuose, konvejerių sistemose, pakuotės linijose, spausdinimo technikoje, taip pat elektronikos gamyboje ar surinkimo linijose, kur svarbus tikslus mažų objektų aptikimas.
Prekės aprašymas

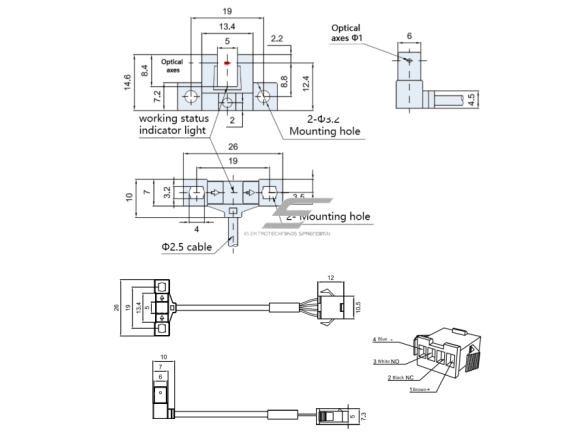

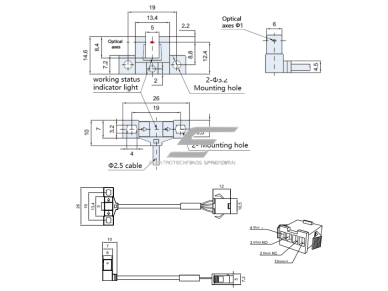

Techninės specifikacijos

Aptikimo tipas: Nutraukiamo spindulio

Nominalus aptikimo atstumas: 5 mm (nereguliuojamas)

Šviesos šaltinis: Infraraudonieji LED (940 nm)

Minimalus aptinkamas objektas: >1.2 × 0.8 mm

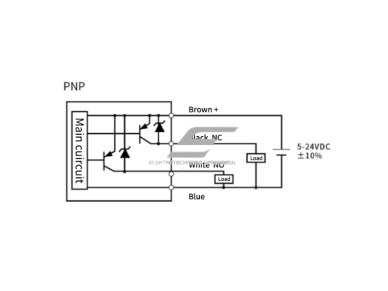

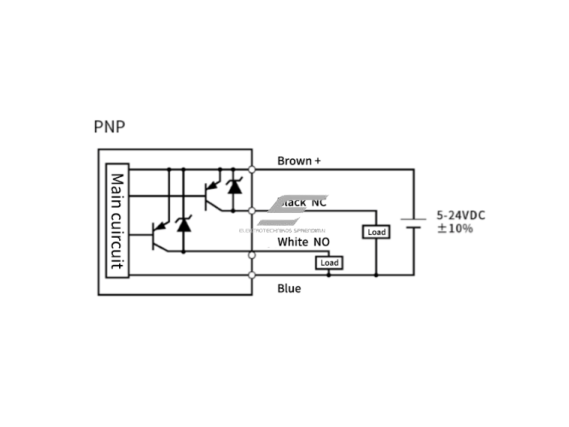

Išėjimo tipas: PNP, NO/NC (pasirenkama)

Maitinimo įtampa: 5...24 V DC (bangavimas <10%)

Suvartojama srovė: ≤15 mA

Apkrovos srovė: ≤ 50 mA

Likutinė įtampa: ≤1 V (kai apkrova 50 mA)

Perjungimo dažnis: ≥1 kHz (maks. 3 kHz)

Apsaugos funkcijos: Apsauga nuo trumpo jungimo, poliškumo klaidos

Atsparumas šviesos trikdžiams: Liuminescencinė lempa ≤ 1000 lx

Indikatorius: Geltonas LED – išėjimas

Aplinkos temperatūra: -25…+55 °C (be kondensacijos, užšalimo)

Aplinkos drėgmė: 5–85 % RH (be kondensacijos)

Histerezė: <0.06 mm

Atsparumas vibracijai: 10…2000 Hz, amplitudė 1,5 mm (2 h X/Y/Z kryptimis)

Apsaugos klasė: IP64

Korpusas: PBT

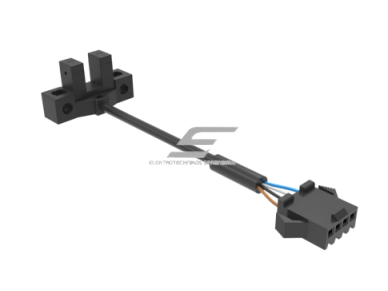

Jungtis: 5cm kabelis su 4 kontaktų jungtimi

Funkcijos ir veikimo principas

Pertraukiamo spindulio principas – aukštas jautrumas ir tikslumas net su labai mažais objektais.

L-ON/D-ON – leidžia naudotojui pritaikyti jutiklį pagal sistemos veikimo logiką.

Greita reakcija – užtikrina efektyvų darbą greitai judančių objektų aptikimui.

Kompaktiškas U formos dizainas – idealus ribotoje erdvėje ar sudėtinguose montavimo taškuose.

Plati įtampos skalė – tinkamas daugeliui automatinių ir buitinių sistemų.

Naudojimas ir pritaikymas

Buitiniam vartotojui ar meistrui: Tinka objektų aptikimui dirbtuvėse ar individualiuose automatikos projektuose.

Inžinieriui / automatizacijos specialistui: automatizavimo sistemose, pakavimo linijose, gaminių kokybės kontrolėje, pozicijos aptikimo bei procesų sekimo užduotyse.

Elektromontuotojui / technikui: Lengvai integruojamas į valdymo spintas, PLC sistemas ar mašinų saugos įrenginius. Patogus prijungimas ir platus maitinimo diapazonas sumažina montavimo klaidų tikimybę.

Pliusai

Aukštas tikslumas

Patikima apsauga nuo trumpo jungimo

IP64 apsaugos klasė – galima naudoti dulkėtoje ar drėgnoje aplinkoje

Minusai

Reikalauja tikslaus suderinimo su objektu montuojant

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.

Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.

Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.

Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.

Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;

gaminys tinkamas naudoti pagal nurodytą paskirtį;

mažesnė neatitikties ar nesaugaus naudojimo rizika;

tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
