Fotoelektrinis retroreflektinis jutiklis | 3000mm | M18 | 10-30VDC | NO+NC | PNP | M12 | nikelio-vario korpusas | infraraudonųjų LED spindulių | IP67

Techninės specifikacijos:

• Aptikimo tipas: retroreflektinis (su atšvaitu)
• Nominalus atstumas (Sn): 3 m (nereguliuojamas)
• Šviesos šaltinis: infraraudonasis LED (880 nm)
• Objektų aptikimas: nepermatomi objektai
• Maitinimas: 10–30 V DC
• Išėjimo tipas: PNP, NO+NC
• Darbinė srovė: ≤25 mA
• Išėjimo srovė: ≤200 mA
• Likutinė įtampa: ≤2,5 V
• Reakcijos laikas: <8,2 ms
• Tikslumas: pakartojamumo paklaida ≤5%
• Aplinkos temperatūra: -15°C … +55°C
• Drėgmė: 35–85% RH (be kondensato)
• Apsauga: nuo trumpo jungimo, perkrovos ir poliškumo klaidų
• Korpuso medžiaga: nikelio-vario lydinys

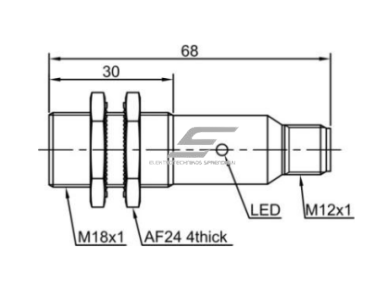

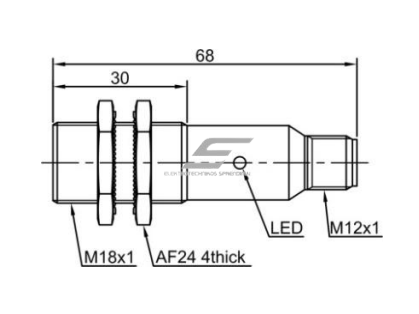

• Matmenys: M18 × 68 mm
• Jungtis: M12
• Apsaugos klasė: IP67
• Atsparumas vibracijai: 10–50 Hz (0,5 mm)
• Dielektrinė stiprumo įtampa: 1000V AC, 50/60Hz (60 s)
• Izoliacijos varža: ≥50 MΩ (500V DC)
• Išėjimo indikacija: geltonas LED

Pagrindinės funkcijos:

• Retroreflektinis jutiklis naudoja vieną optinį mazgą tiek šviesos siuntimui, tiek priėmimui.
• Infraraudonasis spindulys atsispindi nuo specialaus reflektoriaus (TD-09), o kai objektas patenka tarp jutiklio ir atšvaito, spindulys nutrūksta, ir jutiklis aktyvuoja signalą.
• Šis principas leidžia aptikti objektus iš tolo be tiesioginio kontakto, o vidinė sistema užtikrina patikimą veikimą net esant aplinkos šviesos, dulkių ar garų poveikiui.

Naudojimas ir pritaikymas

• Buitiniam vartotojui: Tinka metalo aptikimui dirbtuvėse ar individualiuose automatikos projektuose.
• Inžinieriui / automatizacijos specialistui: Plačiai naudojamas gamyklose, konvejeriuose, pakavimo, transportavimo, rūšiavimo sistemose, taip pat robotikoje ir CNC įrangoje. Tinka metalo, plastiko, kartono, stiklo ar kitų nepermatomų objektų aptikimui.
• Elektromontuotojui / technikui: Lengvai prijungiamas prie valdiklių (PLC), relių ar tiesioginės automatikos sistemų. IP67 apsauga leidžia saugiai naudoti drėgnose ar dulkėtose darbo vietose.

Pliusai:

• Aukštas tikslumas ir greita reakcija
• Apsauga nuo aplinkos trikdžių (dulkių, šviesos, vibracijos)
• IP67 apsauga – atsparus drėgmei ir purvui
• Tinka pramoninėms sistemoms

Minusai:

• Reikalingas reflektorius (TD-09) – papildomas komponentas
• Netinka visiškai skaidriems ar veidrodiniams objektams
