Galios gnybtai 1x1,5-16mm² kabelių -laidų pajungimui, komunikacijai į paskirstymo skydelį ant DIN bėgelio

Pagrindinės charakteristikos:
Laido skerspjūvis: nuo 1.5 mm² iki 16 mm².
Medžiagos:
Laidumo elementai dažniausiai pagaminti iš vario arba aliuminio, pritaikyti tiek aliuminio, tiek vario laidams.
Korpusas pagamintas iš aukštos kokybės plastiko, kuris užtikrina tinkamą izoliaciją.
Maksimali srovė: Paprastai tokie gnybtai gali perduoti didelę srovę, iki 400 A, tačiau tai priklauso nuo konkretaus modelio ir montavimo sąlygų.
Montavimo būdas: Tvirtinimas ant paviršiaus arba ant DIN bėgio, naudojant sraigtus ar spaudžiamą mechanizmą.
Sraigtinis tvirtinimo mechanizmas: leidžia tvirtai ir saugiai sujungti laidus.
Atsparumai ir darbo sąlygos:
Darbinė temperatūra: Paprastai šie gnybtai gali veikti temperatūros diapazone nuo -25°C iki +100°C, kas užtikrina jų tinkamumą įvairiomis aplinkos sąlygomis, įskaitant vidutinio klimato ar pramoninę aplinką.
Atsparumas ugniai: Plastikinis korpusas yra liepsnai atsparus ir atitinka ugnies saugos standartus, todėl padidina apsaugą nuo elektros gaisrų.
Atsparumas dulkėms ir drėgmei: Dėl plastikinio izoliacinio korpuso gnybtas turi pagrindinį atsparumą dulkėms ir drėgmei, tačiau, jei gnybtas bus naudojamas labai drėgnoje aplinkoje, rekomenduojama papildomai apsaugoti instaliaciją.
Mechaninis atsparumas: Plastikas yra atsparus mechaniniams pažeidimams ir smūgiams, tačiau reikia saugoti nuo ypatingai stiprių poveikių, kurie gali pažeisti korpusą.
Kitos savybės:
Darbinė įtampa: Dažniausiai tokie gnybtai naudojami vidutinio ir aukšto įtampos instaliacijose – iki 1000 V, priklausomai nuo montavimo ir aplinkos sąlygų.
Standartai: Gnybtas atitinka svarbius tarptautinius elektros jungčių saugos ir kokybės standartus, pvz., IEC arba DIN.

---

Laidų skerspjūvis: 1,5 mm² iki 16 mm².
Tai rodo, kad gnybtas skirtas vidutinio dydžio laidams.
Skerspjūvio formatas: 1/0-6.
Tai atitinka amerikietišką sistemą, kurioje 1/0 reiškia labai didelius kabelius, o 6 yra mažesni kabeliai.
Medžiaga: PA66 UL94-V0.
PA66 yra nailonas, kuris naudojamas dėl savo tvirtumo, atsparumo aukštai temperatūrai ir ugniai. UL94-V0 klasifikacija reiškia, kad medžiaga yra atspari liepsnai (ji nedegsta).
Tvirtinimas ant DIN bėgio:
Standartizuotas tvirtinimo būdas, naudojamas elektros skydeliuose, užtikrina lengvą montavimą.
Šešiakampio dydis: 4 mm.
Tai reikalinga norint užveržti varžtus montuojant.
Maksimali darbinė temperatūra: 80°C.
Šis komponentas gali dirbti iki 80°C temperatūroje, o tai yra vidutinė atsparumo riba, tinkanti daugeliui pramoninių ir buitinių instaliacijų.
Standartai: EN61238-1, EN60947-7-2.
Šie standartai nurodo reikalavimus elektros jungimo komponentams, užtikrina saugumą ir patikimumą naudojant šį gnybtą.

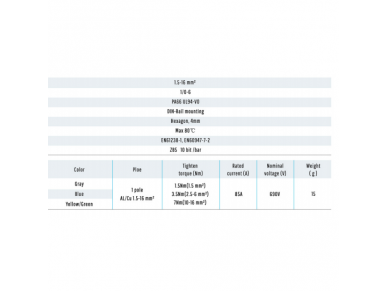

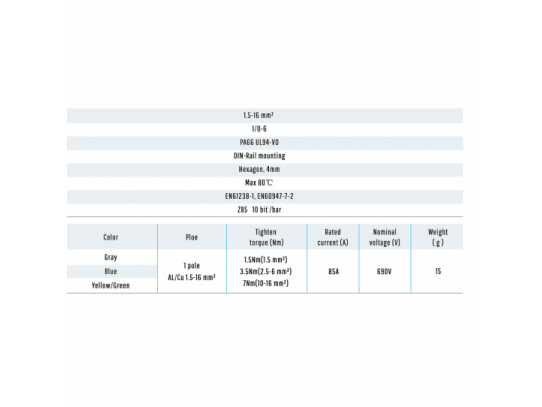

Apatinės lentelės dalis:
Spalvos: Pilka, mėlyna, geltona/žalia.
Tai dažniausiai naudojamos spalvos skirtingų grandinių identifikavimui (pvz., pilka dažniausiai naudojama bendros elektros linijoms, mėlyna – neutraliai linijai, o geltona/žalia – įžeminimui).
Polių skaičius: 1 pole.
Tai vieno poliaus jungimo taškas.
Priveržimo momentas (Nm):
Laidų priveržimo momentai priklauso nuo laido skerspjūvio:
1,5 mm² – 1,5 Nm.
2,5-6 mm² – 3,5 Nm.
10-16 mm² – 7 Nm.
Tai svarbu užtikrinant tvirtą ir saugų kontaktą, neperveržiant ir nepažeidžiant laidų.
Nominali srovė (A): 85 A.
Maksimali srovė, kurią gali praleisti gnybtas, yra 85 A, kas yra gana tinkama vidutinio ir aukšto srovės instaliacijoms.
Nominali įtampa (V): 690 V.
Maksimali darbinė įtampa yra 690 V, kas tinka daugumai elektros tinklų ir pramoninių įrenginių.
Svoris: 15 g.
Tai lengvas komponentas, tinkamas naudoti elektros skydeliuose, neapkraunant konstrukcijos.
Apibendrinimas:
Šis gnybtas yra patikimas sprendimas įvairiose elektros instaliacijose, ypač skirtas naudoti su vidutinio dydžio laidais ir vidutinės galios instaliacijose. Jo atsparumas ugniai, standartizuotas DIN bėgio tvirtinimas ir plačios pritaikymo galimybės daro jį tinkamą naudoti tiek buitiniuose, tiek pramoniniuose projektuose.
