  • Galios paskirstymo gnybtas | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | pilkas (L) | Promfactor Baltic | FT1016F2

    Kodas: FT1016F2
    Barkodas: 4772151003297

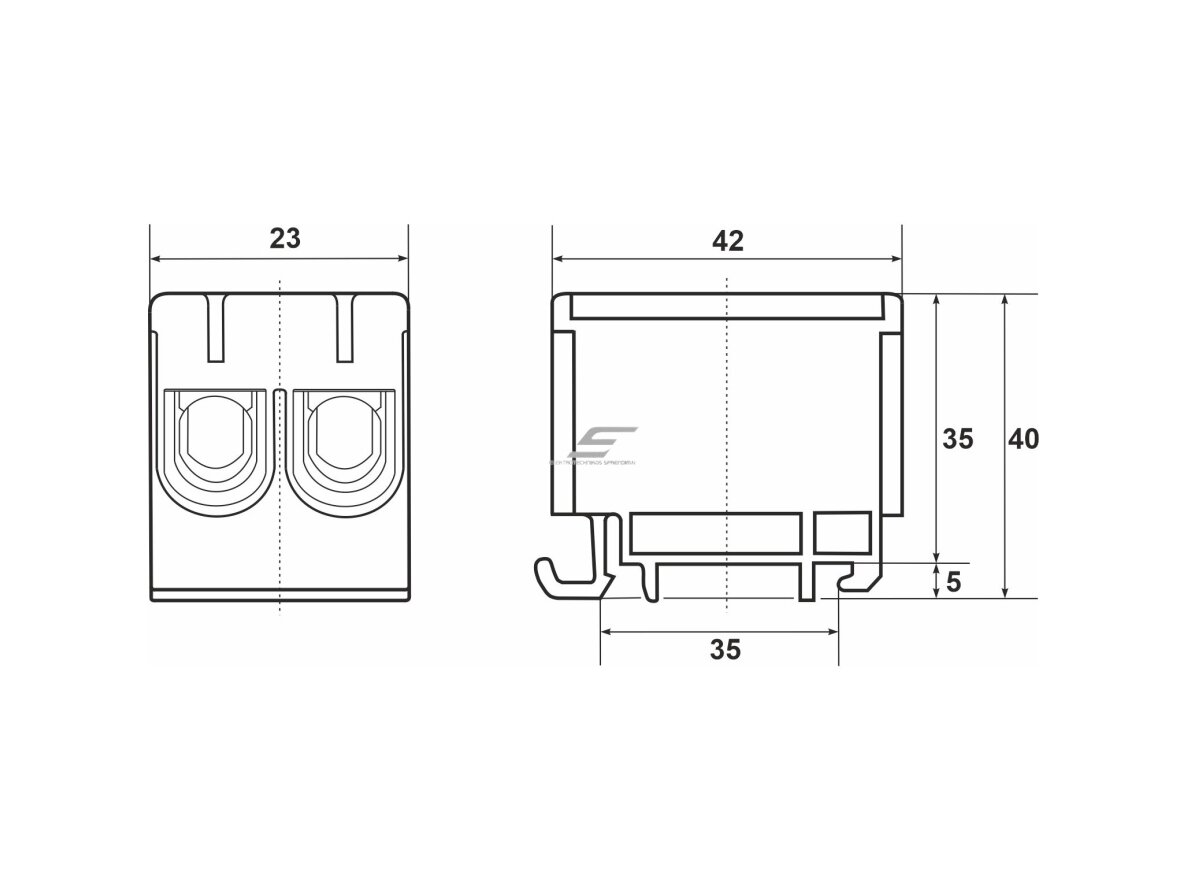

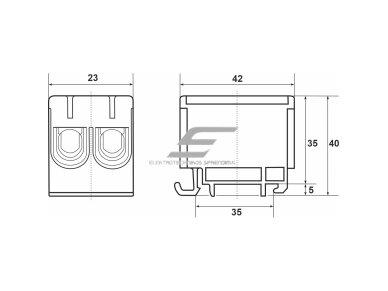

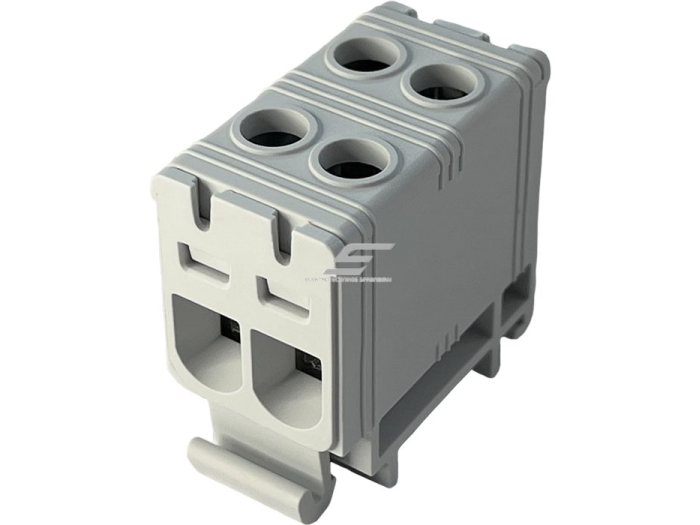

    Promfactor Baltic FT1016F2 – 2P gnybtas 85 A, 1000 V AC / 1500 V DC, Cu 1,5–16 / Al 1,5–16 mm², pilkas (L), ant DIN bėgelio.

  • Galios paskirstymo gnybtas | 2P | 85 A (Cu/Al) | Cu 1,5–16 mm² / Al 1,5–16 mm² | 1000 V AC | DIN 35 | pilkas (L) | Promfactor Baltic | FT1016F2

    FT1016F2 – Promfactor Baltic FT serijos 2P galios paskirstymo (sujungimo) gnybtas variniams ir aliumininiams laidininkams: Cu 1,5–16 mm², Al 1,5–16 mm², vardinė srovė 85 A (Cu/Al), vardinė įtampa 1000 V AC / 1500 V DC. Pilkas korpusas skirtas fazės (L) grandinei, gnybtas montuojamas ant 35×7,5 mm DIN bėgelio.

    Pagrindinė mintis:
    Gnybtas sujungia ir paskirsto fazės laidininkus skyde vienoje aiškiai pažymėtoje vietoje. 2 poliai turi po 2 kontaktus (iš viso 4) – vienoje pusėje jungiamas įeinantis, kitoje išeinantis laidas, o aliuminio lydinio spaustukai priima ir Cu, ir Al gyslas.
    Vardinė srovė (Cu/Al)
    85 A (Cu/Al)
    Vardinė įtampa
    1000 V AC / 1500 V DC
    Skerspjūvis
    Cu 1,5–16 mm² / Al 1,5–16 mm²
    Poliai / spalva
    2P (4 kontaktai), pilkas – L

    Veikimo principas

    FT1016F2 užkabinamas ant 35×7,5 mm DIN bėgelio skirstomajame skyde, eilės galai fiksuojami galiniu fiksatoriumi EW-35. Gysla nuizoliuojama pagal spaustuko gylį; aliumininė gysla nuvaloma nuo oksido ir padengiama kontaktine pasta, tada įvedama į spaustuką ir priveržiama kortelėje nurodytu momentu: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).

    Kiekvienas iš 2 polių turi 2 kontaktus (iš viso 4); aliuminio lydinio spaustukai priima varinius 1,5–16 mm² ir aliumininius 1,5–16 mm² laidus. Vardinė srovė – 85 A (Cu/Al), vardinė įtampa – 1000 V AC / 1500 V DC, korpusas iš poliamido, apsaugos laipsnis IP20.

    Rezultatas – tvarkinga fazės jungčių vieta: pilkas korpusas aiškiai rodo grandinės paskirtį, jungtis lengva patikrinti ir perveržti aptarnaujant, o skydas surenkamas be improvizuotų sujungimų.

    Kuo naudingas FT1016F2?
    Vienas gnybtas Cu ir Al laidams (1,5–16 mm² Cu / 1,5–16 mm² Al), 85 A (Cu/Al), 1000 V AC / 1500 V DC, spalvinis L žymėjimas ir 2P konstrukcija – mažiau detalių sandėlyje ir aiškesnis skydo išdėstymas.

    Techninės specifikacijos

    Prekės tipas Galios paskirstymo (sujungimo) gnybtas
    Gamintojas / kodas Promfactor Baltic / FT1016F2
    Serija FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; mėlynas, geltonai žalias, pilkas)
    Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    Polių skaičius 2
    Kontaktų skaičius 4
    Vardinė įtampa (Un) 1000 V AC / 1500 V DC
    Vardinė srovė (In) 85 A (Cu/Al)
    Variniai laidininkai (Cu) 1,5–16 mm²
    Aliumininiai laidininkai (Al) 1,5–16 mm²
    Varžtų priveržimo momentas 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²)
    Korpuso medžiaga Poliamidas PA66
    Spaustukų medžiaga Aliuminio lydinys
    Apsaugos laipsnis IP20
    Montavimas 35×7,5 mm DIN bėgelis
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 37 g
    Korpuso spalva pilkas
    Grandinė pagal spalvą Fazė L
    Kodo struktūra FT10xx – maks. skerspjūvis mm²; N – mėlynas, G – geltonai žalias, F – pilkas; be priesagos – 1P, 2 – 2P, 3 – 3P

    Pagrindinės funkcijos

    • Cu ir Al laidininkai – vienas gnybtas priima varines 1,5–16 mm² ir aliuminines 1,5–16 mm² gyslas.
    • Vardinė srovė ir įtampa – 85 A (Cu/Al), 1000 V AC / 1500 V DC – tinka ir kintamosios, ir nuolatinės srovės grandinėms.
    • Platus skerspjūvio diapazonas – nuo 1,5 iki 16 mm² (Cu) – įvado kabelis ir atšakos jungiami tos pačios serijos gnybtais.
    • Spalvinis žymėjimas – pilkas korpusas iškart parodo L grandinę – mažiau klaidų montuojant ir aptarnaujant.
    • 2P, 4 kontaktai – 2 poliai po 2 kontaktus viename gaminyje – greitesnis montavimas ir mažiau detalių ant bėgelio.
    • Varžtinis spaustukas – priveržimo momentas 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – jungtį galima patikrinti ir perveržti priežiūros metu.
    • Montavimas ant 35×7,5 mm DIN bėgelio – gnybtas statomas į bendrą eilę su kitais FT serijos gnybtais, galai fiksuojami EW-35.
    • Vieninga serija – tas pats skerspjūvis yra mėlynos, geltonai žalios ir pilkos spalvos bei 1P, 2P ir 3P versijomis – N, PE ir L jungtys vienodos konstrukcijos.
    • Standartai – IEC/EN 60947-7-1, IEC/EN 61238-1 – gnybtams ir Cu/Al jungtims taikomi standartai.

    Kur naudojamas?

    • Buto skirstomasis skydelis – įvado ir grupinių linijų perjungimas
    • Individualaus namo skydas – N ir PE paskirstymas
    • Poskydžiai garažuose, ūkiniuose pastatuose
    • Apšvietimo ir lizdų grupių skydeliai
    • Šilumos siurblių ir katilų maitinimo skydeliai
    • Valdymo skydeliai su 1,5–16 mm² gyslomis
    • Aliumininių 1,5–16 mm² gyslų pajungimas renovuojamuose pastatuose

    Naudojimas pagal poreikį

    Butų ir individualių namų skydų montuotojui.
    Cu ir Al diapazonas 1,5–16 mm² apima grupinių linijų gyslas ir 16 mm² buto įvado laidus.
    Montuotojui, perduodančiam fazės laidus.
    Pilkas korpusas skirtas fazės L laidininkams, o šalia statomi mėlyni N ir geltonai žali PE gnybtai išlieka vizualiai atskirti.
    Elektrikui, sujungiančiam dvi atskiras linijas.
    2P blokas viename gaminyje turi du polius, todėl ant bėgelio montuojama mažiau atskirų detalių.

    Praktinis panaudojimas

    Jeigu buto skyde reikia prijungti 10 mm² varinę įvado gyslą ir išvesti ją į grupines linijas, tada FT1016F2 (2P, 85 A (Cu/Al), Cu 1,5–16 mm² / Al 1,5–16 mm², pilkas) naudojamas kaip L grandinės jungimo taškas, o spaustukai priveržiami 1,5–7 Nm momentu pagal gyslos skerspjūvį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FT1016F2 pritaikomas skirtingiems skydams – keičiasi tik jungiamo kabelio skerspjūvis ir tai, kokie laidai išvedami toliau:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Buto skydelis Įvado L gysla iki 16 mm² ir grupinių linijų laidai Fazės jungtys sutelktos vienoje vietoje Gyslas iki 6 mm² jungdami naudokite antgalius
    Namo poskydis Maitinimo kabelis 10–16 mm² (Cu arba Al) Poskydis maitinamas be atskirų jungčių Al gyslą nuvalykite ir patepkite kontaktine pasta
    Valdymo skydelis L laidai 1,5–4 mm² Aiškus laidų paskirstymas Priveržimą patikrinkite po pirmo įjungimo
    Gnybtų eilė ant DIN bėgelio FT1016F2 kartu su FT1016N2, FT1016G2 N, PE ir L jungtys išdėstytos aiškia tvarka Eilės galuose sumontuokite EW-35

    Kaip parinkti FT serijos sujungimo gnybtą

    Skerspjūvis (Cu / Al), poliai, spalva Rekomenduojamas modelis
    Cu 1,5–16 / Al 1,5–16 mm², 1P, mėlynas, 85 A FT1016N (1P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, geltonai žalias, 85 A FT1016G (1P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, pilkas, 85 A FT1016F (1P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, mėlynas, 135/120 A FT1035N (1P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, geltonai žalias, 135/120 A FT1035G (1P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, pilkas, 135/120 A FT1035F (1P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, mėlynas, 160/145 A FT1050N (1P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, geltonai žalias, 160/145 A FT1050G (1P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, pilkas, 160/145 A FT1050F (1P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, mėlynas, 245/220 A FT1095N (1P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, geltonai žalias, 245/220 A FT1095G (1P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, pilkas, 245/220 A FT1095F (1P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, mėlynas FT1150N (1P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, geltonai žalias FT1150G (1P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, pilkas FT1150F (1P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, mėlynas FT1240N (1P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, geltonai žalias FT1240G (1P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, pilkas FT1240F (1P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, mėlynas, 85 A FT1016N2 (2P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, geltonai žalias, 85 A FT1016G2 (2P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, pilkas, 85 A FT1016F2 (2P, L grandinei) ← šis modelis
    Cu 2,5–35 / Al 2,5–35 mm², 2P, mėlynas, 135/120 A FT1035N2 (2P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, geltonai žalias, 135/120 A FT1035G2 (2P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, pilkas, 135/120 A FT1035F2 (2P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, mėlynas, 160/145 A FT1050N2 (2P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, geltonai žalias, 160/145 A FT1050G2 (2P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, pilkas, 160/145 A FT1050F2 (2P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, mėlynas, 245/220 A FT1095N2 (2P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, geltonai žalias, 245/220 A FT1095G2 (2P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, pilkas, 245/220 A FT1095F2 (2P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, mėlynas FT1150N2 (2P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, geltonai žalias FT1150G2 (2P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, pilkas FT1150F2 (2P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, mėlynas FT1240N2 (2P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, geltonai žalias FT1240G2 (2P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, pilkas FT1240F2 (2P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, mėlynas, 85 A FT1016N3 (3P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, geltonai žalias, 85 A FT1016G3 (3P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, pilkas, 85 A FT1016F3 (3P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, mėlynas, 135/120 A FT1035N3 (3P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, geltonai žalias, 135/120 A FT1035G3 (3P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, pilkas, 135/120 A FT1035F3 (3P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, mėlynas, 160/145 A FT1050N3 (3P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, geltonai žalias, 160/145 A FT1050G3 (3P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, pilkas, 160/145 A FT1050F3 (3P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, mėlynas, 245/220 A FT1095N3 (3P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, geltonai žalias, 245/220 A FT1095G3 (3P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, pilkas, 245/220 A FT1095F3 (3P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, mėlynas FT1150N3 (3P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, geltonai žalias FT1150G3 (3P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, pilkas FT1150F3 (3P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, mėlynas FT1240N3 (3P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, geltonai žalias FT1240G3 (3P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, pilkas FT1240F3 (3P, L grandinei)
    Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (penkių polių blokas trifazei linijai)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (penkių polių blokas trifazei linijai)
    Taisyklė: gnybtą rinkitės pagal mažiausią ir didžiausią jungiamą gyslą (Cu ir Al diapazonai skiriasi FT1050 modeliuose), spalvą – pagal grandinę (N – mėlynas, G – geltonai žalias PE, F – pilkas fazei L), polių skaičių – pagal tai, kiek atskirų linijų reikia sujungti; trifazei linijai su N ir PE viename bloke yra FT503500 ir FT505000.
    Kada rinktis kitą sprendimą: kitos spalvos – FT1016N2, FT1016G2; kitas polių skaičius – FT1016F, FT1016F3; storesniems kabeliams – FT1035 arba FT1050; 3P+N+PE blokai – FT503500, FT505000; paskirstymo gnybtai DTB080–DTB500; izoliuoti gnybtai F807–F815; DIN bėgeliai FD010100–FD011000; galinis fiksatorius EW-35.

    Pliusai

    • Vardinė srovė 85 A (Cu/Al), įtampa 1000 V AC / 1500 V DC
    • Variniai 1,5–16 mm² ir aliumininiai 1,5–16 mm² laidininkai
    • Spalvinis L grandinės žymėjimas (pilkas)
    • 2P, 4 kontaktai viename gaminyje – mažiau detalių
    • Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    • Poliamido PA66 korpusas, darbinė temperatūra -25…+55 °C
    • Montavimas ant 35×7,5 mm DIN bėgelio

    Minusai / ribojimai

    • Apsaugos laipsnis IP20 – montuoti tik uždaruose skyduose ar spintose
    • Didžiausias laidas – 16 mm², srovė 85 A; storesniems kabeliams rinkitės FT1035 arba FT1050
    • Spalva fiksuota – kitai grandinei reikės FT1016N2, FT1016G2
    • Polių skaičius fiksuotas – kitam linijų skaičiui rinkitės FT1016F, FT1016F3
    • Būtinas tikslus priveržimo momentas ir Al gyslų paruošimas (oksido nuvalymas, kontaktinė pasta)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 85 A (Cu/Al) ir vardinės įtampos 1000 V AC / 1500 V DC.
    • Spaustukus priveržkite nurodytu momentu – 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²) – ir patikrinkite jungtis po pirmos apkrovos bei periodinės priežiūros metu.
    • Gnybtas yra IP20 – montuokite tik uždarame skyde ar spintoje, darbinė temperatūra -25…+55 °C.
    • Pilkas gnybtą naudokite tik fazės (L) grandinei; eilės galuose montuokite galinį fiksatorių EW-35.

    Greitas pasirinkimo gidas

    2P
    85 A
    1000 V AC / 1500 V DC
    Cu 1,5–16 / Al 1,5–16 mm²
    pilkas (L)
    DIN 35
    IP20
    Tinka, kai reikia:
    • sujungti ar paskirstyti fazės (L) laidininkus skyde;
    • jungti varines 1,5–16 mm² ir aliuminines 1,5–16 mm² gyslas iki 85 A (Cu/Al);
    • viename gaminyje sujungti 2 atskiras linijas.
    Patikrinkite prieš naudojimą:
    • mažiausią ir didžiausią jungiamą gyslą – ar ji telpa į Cu 1,5–16 mm² / Al 1,5–16 mm²;
    • apkrovos srovę – ne daugiau kaip 85 A (Cu/Al);
    • grandinę – L atitinka pilkas korpusas, kitoms grandinėms reikės FT1016N2, FT1016G2.
    Svarbus priminimas: FT1016F2 – 2P pilkas gnybtas L grandinei; kitos spalvos ir polių skaičiaus versijos bei EW-35 užsakomi atskirai.

    DUK

    Ką reiškia raidė F kode FT1016F2?
    Raidė F žymi pilką korpusą L grandinei, o FT serijoje N reiškia mėlyną, G – geltonai žalią, F – pilką versiją.
    Kokio skerspjūvio laidus galima prijungti?
    Varinius 1,5–16 mm² ir aliumininius 1,5–16 mm² laidininkus, o Al gyslas prieš jungiant reikia nuvalyti nuo oksido ir padengti kontaktine pasta.
    Kiek polių ir kontaktų turi FT1016F2?
    FT1016F2 yra 2P gnybtas su 4 kontaktais (po 2 kiekvienam poliui), o FT serijoje kodas be priesagos reiškia 1P, priesaga 2 – 2P, priesaga 3 – 3P.
    Kokia vardinė srovė ir įtampa?
    Vardinė srovė 85 A (Cu/Al), vardinė įtampa 1000 V AC / 1500 V DC.
    Kokiu momentu priveržti varžtus?
    Pagal gyslos skerspjūvį: 1,5 Nm (1,5 mm²); 3,5 Nm (2,5–6 mm²); 7 Nm (10–16 mm²).
    Kaip montuojamas gnybtas?
    Gnybtas užkabinamas ant 35×7,5 mm DIN bėgelio, o eilės galuose sumontuojamas galinis fiksatorius EW-35.
