  • Galios paskirstymo gnybtas | 1P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | pilkas (L) | Promfactor Baltic | FT1035F

    Kodas: FT1035F
    Barkodas: 4772151002757

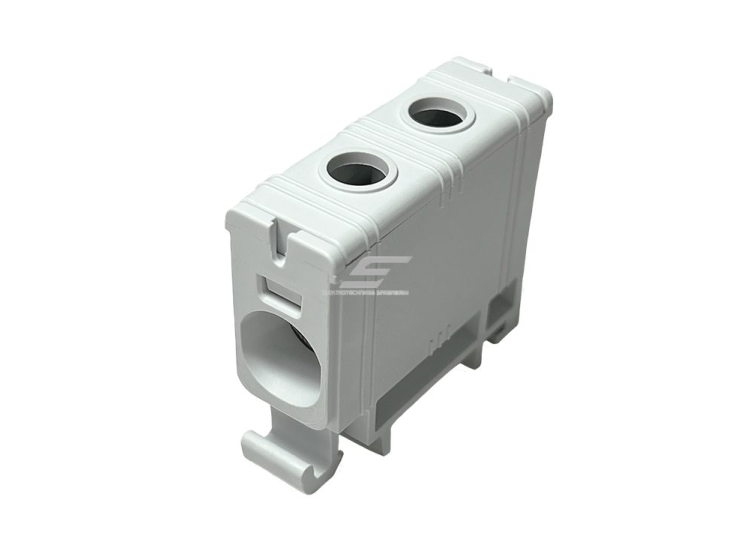

    Promfactor Baltic FT1035F – 1P gnybtas 135/120 A, 1000 V AC / 1500 V DC, Cu 2,5–35 / Al 2,5–35 mm², pilkas (L), ant DIN bėgelio.

  • Galios paskirstymo gnybtas | 1P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | pilkas (L) | Promfactor Baltic | FT1035F

    FT1035F – Promfactor Baltic FT serijos 1P galios paskirstymo (sujungimo) gnybtas variniams ir aliumininiams laidininkams: Cu 2,5–35 mm², Al 2,5–35 mm², vardinė srovė 135 A (Cu) / 120 A (Al), vardinė įtampa 1000 V AC / 1500 V DC. Pilkas korpusas skirtas fazės (L) grandinei, gnybtas montuojamas ant 35×7,5 mm DIN bėgelio.

    Pagrindinė mintis:
    Gnybtas sujungia ir paskirsto fazės laidininkus skyde vienoje aiškiai pažymėtoje vietoje. Vienas polius turi 2 kontaktus – vienoje pusėje jungiamas įeinantis, kitoje išeinantis laidas, o aliuminio lydinio spaustukai priima ir Cu, ir Al gyslas.
    Vardinė srovė (Cu/Al)
    135 A (Cu) / 120 A (Al)
    Vardinė įtampa
    1000 V AC / 1500 V DC
    Skerspjūvis
    Cu 2,5–35 mm² / Al 2,5–35 mm²
    Poliai / spalva
    1P (2 kontaktai), pilkas – L

    Veikimo principas

    FT1035F užkabinamas ant 35×7,5 mm DIN bėgelio skirstomajame skyde, eilės galai fiksuojami galiniu fiksatoriumi EW-35. Gysla nuizoliuojama pagal spaustuko gylį; aliumininė gysla nuvaloma nuo oksido ir padengiama kontaktine pasta, tada įvedama į spaustuką ir priveržiama kortelėje nurodytu momentu: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).

    Gnybto polius turi 2 kontaktus (iš viso 2); aliuminio lydinio spaustukai priima varinius 2,5–35 mm² ir aliumininius 2,5–35 mm² laidus. Vardinė srovė – 135 A (Cu) / 120 A (Al), vardinė įtampa – 1000 V AC / 1500 V DC, korpusas iš poliamido, apsaugos laipsnis IP20.

    Rezultatas – tvarkinga fazės jungčių vieta: pilkas korpusas aiškiai rodo grandinės paskirtį, jungtis lengva patikrinti ir perveržti aptarnaujant, o skydas surenkamas be improvizuotų sujungimų.

    Kuo naudingas FT1035F?
    Vienas gnybtas Cu ir Al laidams (2,5–35 mm² Cu / 2,5–35 mm² Al), 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, spalvinis L žymėjimas ir 1P konstrukcija – mažiau detalių sandėlyje ir aiškesnis skydo išdėstymas.

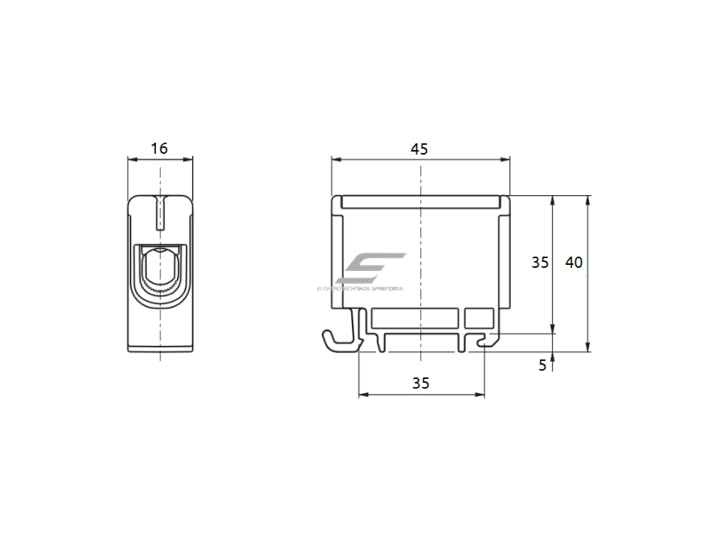

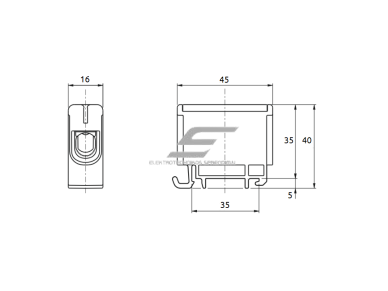

    Techninės specifikacijos

    Prekės tipas Galios paskirstymo (sujungimo) gnybtas
    Gamintojas / kodas Promfactor Baltic / FT1035F
    Serija FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; mėlynas, geltonai žalias, pilkas)
    Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    Polių skaičius 1
    Kontaktų skaičius 2
    Vardinė įtampa (Un) 1000 V AC / 1500 V DC
    Vardinė srovė (In) 135 A (Cu) / 120 A (Al)
    Variniai laidininkai (Cu) 2,5–35 mm²
    Aliumininiai laidininkai (Al) 2,5–35 mm²
    Varžtų priveržimo momentas 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)
    Korpuso medžiaga Poliamidas PA66
    Spaustukų medžiaga Aliuminio lydinys
    Apsaugos laipsnis IP20
    Montavimas 35×7,5 mm DIN bėgelis
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Korpuso spalva pilkas
    Grandinė pagal spalvą Fazė L
    Kodo struktūra FT10xx – maks. skerspjūvis mm²; N – mėlynas, G – geltonai žalias, F – pilkas; be priesagos – 1P, 2 – 2P, 3 – 3P

    Pagrindinės funkcijos

    • Cu ir Al laidininkai – vienas gnybtas priima varines 2,5–35 mm² ir aliuminines 2,5–35 mm² gyslas.
    • Vardinė srovė ir įtampa – 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC – tinka ir kintamosios, ir nuolatinės srovės grandinėms.
    • Platus skerspjūvio diapazonas – nuo 2,5 iki 35 mm² (Cu) – įvado kabelis ir atšakos jungiami tos pačios serijos gnybtais.
    • Spalvinis žymėjimas – pilkas korpusas iškart parodo L grandinę – mažiau klaidų montuojant ir aptarnaujant.
    • 1P, 2 kontaktai – vienas polius su įėjimo ir išėjimo spaustukais – laisvai sudaroma eilė.
    • Varžtinis spaustukas – priveržimo momentas 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – jungtį galima patikrinti ir perveržti priežiūros metu.
    • Montavimas ant 35×7,5 mm DIN bėgelio – gnybtas statomas į bendrą eilę su kitais FT serijos gnybtais, galai fiksuojami EW-35.
    • Vieninga serija – tas pats skerspjūvis yra mėlynos, geltonai žalios ir pilkos spalvos bei 1P, 2P ir 3P versijomis – N, PE ir L jungtys vienodos konstrukcijos.
    • Standartai – IEC/EN 60947-7-1, IEC/EN 61238-1 – gnybtams ir Cu/Al jungtims taikomi standartai.

    Kur naudojamas?

    • Individualių namų įvadiniai skydai
    • Daugiabučių laiptinių ir butų poskydžių maitinimas
    • Biurų ir parduotuvių skirstomieji skydai
    • Saulės elektrinių kintamosios srovės skydai
    • Elektromobilių įkrovimo stotelių maitinimo linijos
    • Aliumininių įvado kabelių iki 35 mm² pajungimas
    • Laikinieji statybvietės skydai

    Naudojimas pagal poreikį

    Namų įvadų ir poskydžių montuotojui.
    Cu ir Al diapazonas 2,5–35 mm² tinka įvado ir poskydžių maitinimo kabeliams iki 35 mm².
    Montuotojui, perduodančiam fazės laidus.
    Pilkas korpusas skirtas fazės L laidininkams, o šalia statomi mėlyni N ir geltonai žali PE gnybtai išlieka vizualiai atskirti.
    Projektuotojui, mėgstančiam modulinę eilę.
    1P gnybtai dedami po vieną, todėl eilę lengva sudaryti tiksliai iš tiek polių, kiek reikia.

    Praktinis panaudojimas

    Jeigu į namo įvadinį skydą atvestas 25 mm² aliumininis kabelis, tada FT1035F (1P, 135 A (Cu) / 120 A (Al), Cu 2,5–35 mm² / Al 2,5–35 mm², pilkas) naudojamas kaip L grandinės jungimo taškas, o spaustukai priveržiami 3–6 Nm momentu pagal gyslos skerspjūvį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FT1035F pritaikomas skirtingiems skydams – keičiasi tik jungiamo kabelio skerspjūvis ir tai, kokie laidai išvedami toliau:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Namo įvadinis skydas Įvado kabelio L gysla iki 35 mm² Įvadas perduodamas į skirstomąją dalį Al gyslą nuvalykite ir patepkite kontaktine pasta
    Daugiabučio poskydis Maitinimo kabelis 16–25 mm² Poskydžio maitinimas be papildomų jungčių Kabelį pritvirtinkite, kad gnybtas nebūtų tempiamas
    Saulės elektrinės AC skydas Inverterio L laidas Tvarkinga inverterio prijungimo vieta Laidus ženklinkite pagal projektą
    Gnybtų eilė ant DIN bėgelio FT1035F kartu su FT1035N, FT1035G N, PE ir L jungtys išdėstytos aiškia tvarka Eilės galuose sumontuokite EW-35

    Kaip parinkti FT serijos sujungimo gnybtą

    Skerspjūvis (Cu / Al), poliai, spalva Rekomenduojamas modelis
    Cu 1,5–16 / Al 1,5–16 mm², 1P, mėlynas, 85 A FT1016N (1P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, geltonai žalias, 85 A FT1016G (1P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, pilkas, 85 A FT1016F (1P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, mėlynas, 135/120 A FT1035N (1P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, geltonai žalias, 135/120 A FT1035G (1P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, pilkas, 135/120 A FT1035F (1P, L grandinei) ← šis modelis
    Cu 2,5–50 / Al 6–50 mm², 1P, mėlynas, 160/145 A FT1050N (1P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, geltonai žalias, 160/145 A FT1050G (1P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, pilkas, 160/145 A FT1050F (1P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, mėlynas, 245/220 A FT1095N (1P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, geltonai žalias, 245/220 A FT1095G (1P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, pilkas, 245/220 A FT1095F (1P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, mėlynas FT1150N (1P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, geltonai žalias FT1150G (1P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, pilkas FT1150F (1P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, mėlynas FT1240N (1P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, geltonai žalias FT1240G (1P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, pilkas FT1240F (1P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, mėlynas, 85 A FT1016N2 (2P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, geltonai žalias, 85 A FT1016G2 (2P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, pilkas, 85 A FT1016F2 (2P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, mėlynas, 135/120 A FT1035N2 (2P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, geltonai žalias, 135/120 A FT1035G2 (2P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, pilkas, 135/120 A FT1035F2 (2P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, mėlynas, 160/145 A FT1050N2 (2P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, geltonai žalias, 160/145 A FT1050G2 (2P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, pilkas, 160/145 A FT1050F2 (2P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, mėlynas, 245/220 A FT1095N2 (2P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, geltonai žalias, 245/220 A FT1095G2 (2P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, pilkas, 245/220 A FT1095F2 (2P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, mėlynas FT1150N2 (2P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, geltonai žalias FT1150G2 (2P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, pilkas FT1150F2 (2P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, mėlynas FT1240N2 (2P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, geltonai žalias FT1240G2 (2P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, pilkas FT1240F2 (2P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, mėlynas, 85 A FT1016N3 (3P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, geltonai žalias, 85 A FT1016G3 (3P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, pilkas, 85 A FT1016F3 (3P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, mėlynas, 135/120 A FT1035N3 (3P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, geltonai žalias, 135/120 A FT1035G3 (3P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, pilkas, 135/120 A FT1035F3 (3P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, mėlynas, 160/145 A FT1050N3 (3P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, geltonai žalias, 160/145 A FT1050G3 (3P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, pilkas, 160/145 A FT1050F3 (3P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, mėlynas, 245/220 A FT1095N3 (3P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, geltonai žalias, 245/220 A FT1095G3 (3P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, pilkas, 245/220 A FT1095F3 (3P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, mėlynas FT1150N3 (3P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, geltonai žalias FT1150G3 (3P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, pilkas FT1150F3 (3P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, mėlynas FT1240N3 (3P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, geltonai žalias FT1240G3 (3P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, pilkas FT1240F3 (3P, L grandinei)
    Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (penkių polių blokas trifazei linijai)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (penkių polių blokas trifazei linijai)
    Taisyklė: gnybtą rinkitės pagal mažiausią ir didžiausią jungiamą gyslą (Cu ir Al diapazonai skiriasi FT1050 modeliuose), spalvą – pagal grandinę (N – mėlynas, G – geltonai žalias PE, F – pilkas fazei L), polių skaičių – pagal tai, kiek atskirų linijų reikia sujungti; trifazei linijai su N ir PE viename bloke yra FT503500 ir FT505000.
    Kada rinktis kitą sprendimą: kitos spalvos – FT1035N, FT1035G; kitas polių skaičius – FT1035F2, FT1035F3; storesniems kabeliams – FT1050 arba FT1095; 3P+N+PE blokai – FT503500, FT505000; paskirstymo gnybtai DTB080–DTB500; izoliuoti gnybtai F807–F815; DIN bėgeliai FD010100–FD011000; galinis fiksatorius EW-35.

    Pliusai

    • Vardinė srovė 135 A (Cu) / 120 A (Al), įtampa 1000 V AC / 1500 V DC
    • Variniai 2,5–35 mm² ir aliumininiai 2,5–35 mm² laidininkai
    • Spalvinis L grandinės žymėjimas (pilkas)
    • 1P, 2 kontaktai – laisvai sudaroma eilė
    • Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    • Poliamido PA66 korpusas, darbinė temperatūra -25…+55 °C
    • Montavimas ant 35×7,5 mm DIN bėgelio

    Minusai / ribojimai

    • Apsaugos laipsnis IP20 – montuoti tik uždaruose skyduose ar spintose
    • Didžiausias laidas – 35 mm²; storesniems kabeliams ar didesnei srovei rinkitės FT1050 arba FT1095
    • Spalva fiksuota – kitai grandinei reikės FT1035N, FT1035G
    • Vienas polius – trifazei linijai reikia kelių gnybtų arba bloko FT503500 / FT505000
    • Būtinas tikslus priveržimo momentas ir Al gyslų paruošimas (oksido nuvalymas, kontaktinė pasta)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 135 A (Cu) / 120 A (Al) ir vardinės įtampos 1000 V AC / 1500 V DC.
    • Spaustukus priveržkite nurodytu momentu – 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – ir patikrinkite jungtis po pirmos apkrovos bei periodinės priežiūros metu.
    • Gnybtas yra IP20 – montuokite tik uždarame skyde ar spintoje, darbinė temperatūra -25…+55 °C.
    • Pilkas gnybtą naudokite tik fazės (L) grandinei; eilės galuose montuokite galinį fiksatorių EW-35.

    Greitas pasirinkimo gidas

    1P
    135/120 A
    1000 V AC / 1500 V DC
    Cu 2,5–35 / Al 2,5–35 mm²
    pilkas (L)
    DIN 35
    IP20
    Tinka, kai reikia:
    • sujungti ar paskirstyti fazės (L) laidininkus skyde;
    • jungti varines 2,5–35 mm² ir aliuminines 2,5–35 mm² gyslas iki 135 A (Cu) / 120 A (Al);
    • vienas polius kiekvienam laidininkui, su laisvai sudaroma eile.
    Patikrinkite prieš naudojimą:
    • mažiausią ir didžiausią jungiamą gyslą – ar ji telpa į Cu 2,5–35 mm² / Al 2,5–35 mm²;
    • apkrovos srovę – ne daugiau kaip 135 A (Cu) / 120 A (Al);
    • grandinę – L atitinka pilkas korpusas, kitoms grandinėms reikės FT1035N, FT1035G.
    Svarbus priminimas: FT1035F – 1P pilkas gnybtas L grandinei; kitos spalvos ir polių skaičiaus versijos bei EW-35 užsakomi atskirai.

    DUK

    Ką reiškia raidė F kode FT1035F?
    Raidė F žymi pilką korpusą L grandinei, o FT serijoje N reiškia mėlyną, G – geltonai žalią, F – pilką versiją.
    Kokio skerspjūvio laidus galima prijungti?
    Varinius 2,5–35 mm² ir aliumininius 2,5–35 mm² laidininkus, o Al gyslas prieš jungiant reikia nuvalyti nuo oksido ir padengti kontaktine pasta.
    Kiek polių ir kontaktų turi FT1035F?
    FT1035F yra 1P gnybtas su 2 kontaktais (po 2 kiekvienam poliui), o FT serijoje kodas be priesagos reiškia 1P, priesaga 2 – 2P, priesaga 3 – 3P.
    Kokia vardinė srovė ir įtampa?
    Vardinė srovė 135 A (Cu) / 120 A (Al), vardinė įtampa 1000 V AC / 1500 V DC.
    Kokiu momentu priveržti varžtus?
    Pagal gyslos skerspjūvį: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).
    Kaip montuojamas gnybtas?
    Gnybtas užkabinamas ant 35×7,5 mm DIN bėgelio, o eilės galuose sumontuojamas galinis fiksatorius EW-35.
