  • Galios paskirstymo gnybtas | 2P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | geltonai žalias (PE) | Promfactor Baltic | FT1035G2

    Kodas: FT1035G2
    Barkodas: 4772151003310

    Promfactor Baltic FT1035G2 – 2P gnybtas 135/120 A, 1000 V AC / 1500 V DC, Cu 2,5–35 / Al 2,5–35 mm², geltonai žalias (PE), ant DIN bėgelio.

  • Galios paskirstymo gnybtas | 2P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | geltonai žalias (PE) | Promfactor Baltic | FT1035G2

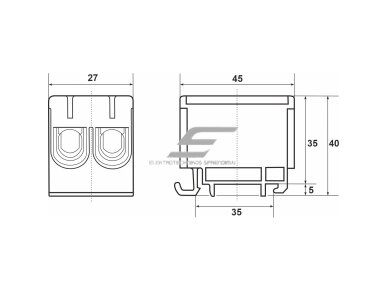

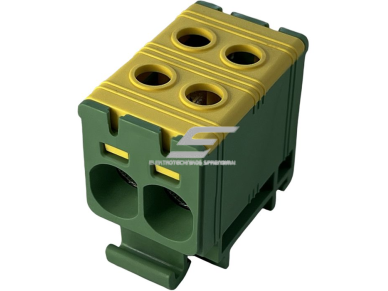

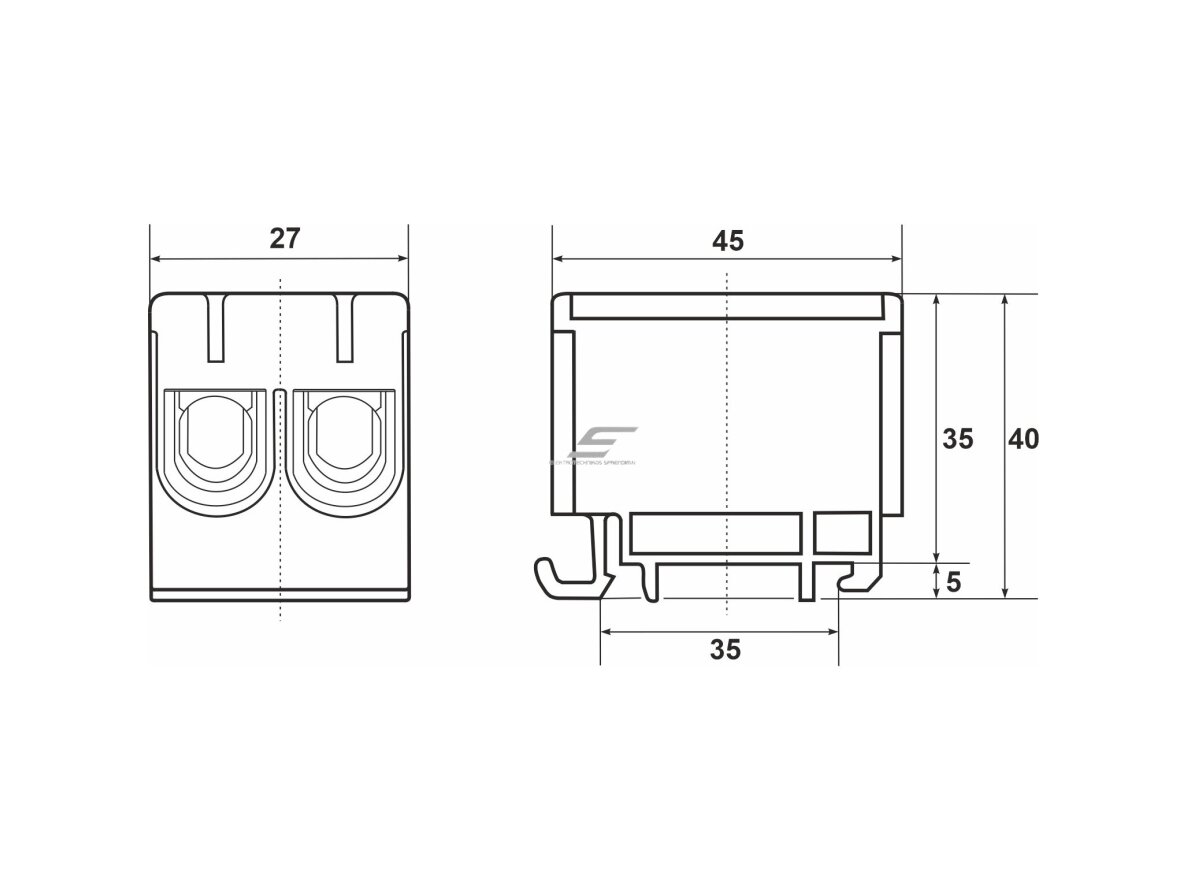

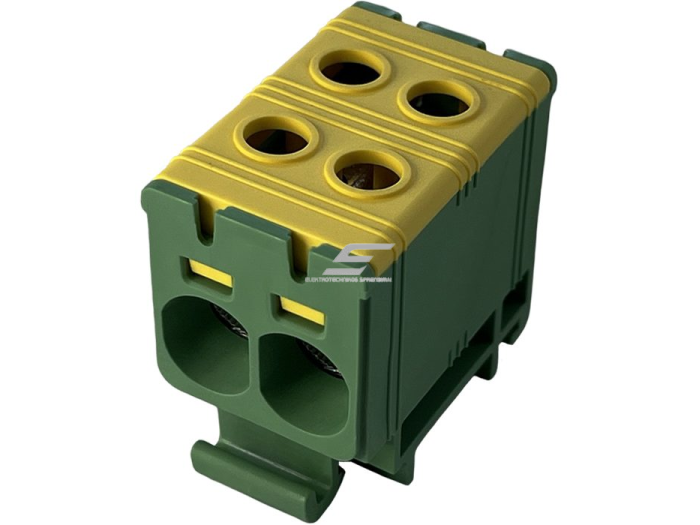

    FT1035G2 – Promfactor Baltic FT serijos 2P galios paskirstymo (sujungimo) gnybtas variniams ir aliumininiams laidininkams: Cu 2,5–35 mm², Al 2,5–35 mm², vardinė srovė 135 A (Cu) / 120 A (Al), vardinė įtampa 1000 V AC / 1500 V DC. Geltonai žalias korpusas skirtas apsauginio įžeminimo (PE) grandinei, gnybtas montuojamas ant 35×7,5 mm DIN bėgelio.

    Pagrindinė mintis:
    Gnybtas sujungia ir paskirsto PE laidininkus skyde vienoje aiškiai pažymėtoje vietoje. 2 poliai turi po 2 kontaktus (iš viso 4) – vienoje pusėje jungiamas įeinantis, kitoje išeinantis laidas, o aliuminio lydinio spaustukai priima ir Cu, ir Al gyslas.
    Vardinė srovė (Cu/Al)
    135 A (Cu) / 120 A (Al)
    Vardinė įtampa
    1000 V AC / 1500 V DC
    Skerspjūvis
    Cu 2,5–35 mm² / Al 2,5–35 mm²
    Poliai / spalva
    2P (4 kontaktai), geltonai žalias – PE

    Veikimo principas

    FT1035G2 užkabinamas ant 35×7,5 mm DIN bėgelio skirstomajame skyde, eilės galai fiksuojami galiniu fiksatoriumi EW-35. Gysla nuizoliuojama pagal spaustuko gylį; aliumininė gysla nuvaloma nuo oksido ir padengiama kontaktine pasta, tada įvedama į spaustuką ir priveržiama kortelėje nurodytu momentu: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).

    Kiekvienas iš 2 polių turi 2 kontaktus (iš viso 4); aliuminio lydinio spaustukai priima varinius 2,5–35 mm² ir aliumininius 2,5–35 mm² laidus. Vardinė srovė – 135 A (Cu) / 120 A (Al), vardinė įtampa – 1000 V AC / 1500 V DC, korpusas iš poliamido, apsaugos laipsnis IP20.

    Rezultatas – tvarkinga PE jungčių vieta: geltonai žalias korpusas aiškiai rodo grandinės paskirtį, jungtis lengva patikrinti ir perveržti aptarnaujant, o skydas surenkamas be improvizuotų sujungimų.

    Kuo naudingas FT1035G2?
    Vienas gnybtas Cu ir Al laidams (2,5–35 mm² Cu / 2,5–35 mm² Al), 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, spalvinis PE žymėjimas ir 2P konstrukcija – mažiau detalių sandėlyje ir aiškesnis skydo išdėstymas.

    Techninės specifikacijos

    Prekės tipas Galios paskirstymo (sujungimo) gnybtas
    Gamintojas / kodas Promfactor Baltic / FT1035G2
    Serija FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; mėlynas, geltonai žalias, pilkas)
    Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    Polių skaičius 2
    Kontaktų skaičius 4
    Vardinė įtampa (Un) 1000 V AC / 1500 V DC
    Vardinė srovė (In) 135 A (Cu) / 120 A (Al)
    Variniai laidininkai (Cu) 2,5–35 mm²
    Aliumininiai laidininkai (Al) 2,5–35 mm²
    Varžtų priveržimo momentas 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²)
    Korpuso medžiaga Poliamidas PA66
    Spaustukų medžiaga Aliuminio lydinys
    Apsaugos laipsnis IP20
    Montavimas 35×7,5 mm DIN bėgelis
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 43 g
    Korpuso spalva geltonai žalias
    Grandinė pagal spalvą Apsauginis PE
    Kodo struktūra FT10xx – maks. skerspjūvis mm²; N – mėlynas, G – geltonai žalias, F – pilkas; be priesagos – 1P, 2 – 2P, 3 – 3P

    Pagrindinės funkcijos

    • Cu ir Al laidininkai – vienas gnybtas priima varines 2,5–35 mm² ir aliuminines 2,5–35 mm² gyslas.
    • Vardinė srovė ir įtampa – 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC – tinka ir kintamosios, ir nuolatinės srovės grandinėms.
    • Platus skerspjūvio diapazonas – nuo 2,5 iki 35 mm² (Cu) – įvado kabelis ir atšakos jungiami tos pačios serijos gnybtais.
    • Spalvinis žymėjimas – geltonai žalias korpusas iškart parodo PE grandinę – mažiau klaidų montuojant ir aptarnaujant.
    • 2P, 4 kontaktai – 2 poliai po 2 kontaktus viename gaminyje – greitesnis montavimas ir mažiau detalių ant bėgelio.
    • Varžtinis spaustukas – priveržimo momentas 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – jungtį galima patikrinti ir perveržti priežiūros metu.
    • Montavimas ant 35×7,5 mm DIN bėgelio – gnybtas statomas į bendrą eilę su kitais FT serijos gnybtais, galai fiksuojami EW-35.
    • Vieninga serija – tas pats skerspjūvis yra mėlynos, geltonai žalios ir pilkos spalvos bei 1P, 2P ir 3P versijomis – N, PE ir L jungtys vienodos konstrukcijos.
    • Standartai – IEC/EN 60947-7-1, IEC/EN 61238-1 – gnybtams ir Cu/Al jungtims taikomi standartai.

    Kur naudojamas?

    • Individualių namų įvadiniai skydai
    • Daugiabučių laiptinių ir butų poskydžių maitinimas
    • Biurų ir parduotuvių skirstomieji skydai
    • Saulės elektrinių kintamosios srovės skydai
    • Elektromobilių įkrovimo stotelių maitinimo linijos
    • Aliumininių įvado kabelių iki 35 mm² pajungimas
    • Laikinieji statybvietės skydai

    Naudojimas pagal poreikį

    Namų įvadų ir poskydžių montuotojui.
    Cu ir Al diapazonas 2,5–35 mm² tinka įvado ir poskydžių maitinimo kabeliams iki 35 mm².
    Elektrikui, darančiam PE paskirstymą.
    Geltonai žalias korpusas atitinka apsauginio laidininko spalvą, todėl PE jungtys nesupainiojamos su darbo grandinėmis.
    Elektrikui, sujungiančiam dvi atskiras linijas.
    2P blokas viename gaminyje turi du polius, todėl ant bėgelio montuojama mažiau atskirų detalių.

    Praktinis panaudojimas

    Jeigu į namo įvadinį skydą atvestas 25 mm² aliumininis kabelis, tada FT1035G2 (2P, 135 A (Cu) / 120 A (Al), Cu 2,5–35 mm² / Al 2,5–35 mm², geltonai žalias) naudojamas kaip PE grandinės jungimo taškas, o spaustukai priveržiami 3–6 Nm momentu pagal gyslos skerspjūvį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FT1035G2 pritaikomas skirtingiems skydams – keičiasi tik jungiamo kabelio skerspjūvis ir tai, kokie laidai išvedami toliau:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Namo įvadinis skydas Įvado kabelio PE gysla iki 35 mm² Įvadas perduodamas į skirstomąją dalį Al gyslą nuvalykite ir patepkite kontaktine pasta
    Daugiabučio poskydis Maitinimo kabelis 16–25 mm² Poskydžio maitinimas be papildomų jungčių Kabelį pritvirtinkite, kad gnybtas nebūtų tempiamas
    Saulės elektrinės AC skydas Inverterio PE laidas Tvarkinga inverterio prijungimo vieta Laidus ženklinkite pagal projektą
    Gnybtų eilė ant DIN bėgelio FT1035G2 kartu su FT1035N2, FT1035F2 N, PE ir L jungtys išdėstytos aiškia tvarka Eilės galuose sumontuokite EW-35

    Kaip parinkti FT serijos sujungimo gnybtą

    Skerspjūvis (Cu / Al), poliai, spalva Rekomenduojamas modelis
    Cu 1,5–16 / Al 1,5–16 mm², 1P, mėlynas, 85 A FT1016N (1P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, geltonai žalias, 85 A FT1016G (1P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, pilkas, 85 A FT1016F (1P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, mėlynas, 135/120 A FT1035N (1P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, geltonai žalias, 135/120 A FT1035G (1P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, pilkas, 135/120 A FT1035F (1P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, mėlynas, 160/145 A FT1050N (1P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, geltonai žalias, 160/145 A FT1050G (1P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, pilkas, 160/145 A FT1050F (1P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, mėlynas, 245/220 A FT1095N (1P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, geltonai žalias, 245/220 A FT1095G (1P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, pilkas, 245/220 A FT1095F (1P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, mėlynas FT1150N (1P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, geltonai žalias FT1150G (1P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, pilkas FT1150F (1P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, mėlynas FT1240N (1P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, geltonai žalias FT1240G (1P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, pilkas FT1240F (1P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, mėlynas, 85 A FT1016N2 (2P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, geltonai žalias, 85 A FT1016G2 (2P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, pilkas, 85 A FT1016F2 (2P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, mėlynas, 135/120 A FT1035N2 (2P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, geltonai žalias, 135/120 A FT1035G2 (2P, PE grandinei) ← šis modelis
    Cu 2,5–35 / Al 2,5–35 mm², 2P, pilkas, 135/120 A FT1035F2 (2P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, mėlynas, 160/145 A FT1050N2 (2P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, geltonai žalias, 160/145 A FT1050G2 (2P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, pilkas, 160/145 A FT1050F2 (2P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, mėlynas, 245/220 A FT1095N2 (2P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, geltonai žalias, 245/220 A FT1095G2 (2P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, pilkas, 245/220 A FT1095F2 (2P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, mėlynas FT1150N2 (2P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, geltonai žalias FT1150G2 (2P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, pilkas FT1150F2 (2P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, mėlynas FT1240N2 (2P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, geltonai žalias FT1240G2 (2P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, pilkas FT1240F2 (2P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, mėlynas, 85 A FT1016N3 (3P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, geltonai žalias, 85 A FT1016G3 (3P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, pilkas, 85 A FT1016F3 (3P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, mėlynas, 135/120 A FT1035N3 (3P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, geltonai žalias, 135/120 A FT1035G3 (3P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, pilkas, 135/120 A FT1035F3 (3P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, mėlynas, 160/145 A FT1050N3 (3P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, geltonai žalias, 160/145 A FT1050G3 (3P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, pilkas, 160/145 A FT1050F3 (3P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, mėlynas, 245/220 A FT1095N3 (3P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, geltonai žalias, 245/220 A FT1095G3 (3P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, pilkas, 245/220 A FT1095F3 (3P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, mėlynas FT1150N3 (3P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, geltonai žalias FT1150G3 (3P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, pilkas FT1150F3 (3P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, mėlynas FT1240N3 (3P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, geltonai žalias FT1240G3 (3P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, pilkas FT1240F3 (3P, L grandinei)
    Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (penkių polių blokas trifazei linijai)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (penkių polių blokas trifazei linijai)
    Taisyklė: gnybtą rinkitės pagal mažiausią ir didžiausią jungiamą gyslą (Cu ir Al diapazonai skiriasi FT1050 modeliuose), spalvą – pagal grandinę (N – mėlynas, G – geltonai žalias PE, F – pilkas fazei L), polių skaičių – pagal tai, kiek atskirų linijų reikia sujungti; trifazei linijai su N ir PE viename bloke yra FT503500 ir FT505000.
    Kada rinktis kitą sprendimą: kitos spalvos – FT1035N2, FT1035F2; kitas polių skaičius – FT1035G, FT1035G3; storesniems kabeliams – FT1050 arba FT1095; 3P+N+PE blokai – FT503500, FT505000; paskirstymo gnybtai DTB080–DTB500; izoliuoti gnybtai F807–F815; DIN bėgeliai FD010100–FD011000; galinis fiksatorius EW-35.

    Pliusai

    • Vardinė srovė 135 A (Cu) / 120 A (Al), įtampa 1000 V AC / 1500 V DC
    • Variniai 2,5–35 mm² ir aliumininiai 2,5–35 mm² laidininkai
    • Spalvinis PE grandinės žymėjimas (geltonai žalias)
    • 2P, 4 kontaktai viename gaminyje – mažiau detalių
    • Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    • Poliamido PA66 korpusas, darbinė temperatūra -25…+55 °C
    • Montavimas ant 35×7,5 mm DIN bėgelio

    Minusai / ribojimai

    • Apsaugos laipsnis IP20 – montuoti tik uždaruose skyduose ar spintose
    • Didžiausias laidas – 35 mm²; storesniems kabeliams ar didesnei srovei rinkitės FT1050 arba FT1095
    • Spalva fiksuota – kitai grandinei reikės FT1035N2, FT1035F2
    • Polių skaičius fiksuotas – kitam linijų skaičiui rinkitės FT1035G, FT1035G3
    • Būtinas tikslus priveržimo momentas ir Al gyslų paruošimas (oksido nuvalymas, kontaktinė pasta)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 135 A (Cu) / 120 A (Al) ir vardinės įtampos 1000 V AC / 1500 V DC.
    • Spaustukus priveržkite nurodytu momentu – 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²) – ir patikrinkite jungtis po pirmos apkrovos bei periodinės priežiūros metu.
    • Gnybtas yra IP20 – montuokite tik uždarame skyde ar spintoje, darbinė temperatūra -25…+55 °C.
    • Geltonai žalias gnybtą naudokite tik apsauginio įžeminimo (PE) grandinei; eilės galuose montuokite galinį fiksatorių EW-35.

    Greitas pasirinkimo gidas

    2P
    135/120 A
    1000 V AC / 1500 V DC
    Cu 2,5–35 / Al 2,5–35 mm²
    geltonai žalias (PE)
    DIN 35
    IP20
    Tinka, kai reikia:
    • sujungti ar paskirstyti apsauginio įžeminimo (PE) laidininkus skyde;
    • jungti varines 2,5–35 mm² ir aliuminines 2,5–35 mm² gyslas iki 135 A (Cu) / 120 A (Al);
    • viename gaminyje sujungti 2 atskiras linijas.
    Patikrinkite prieš naudojimą:
    • mažiausią ir didžiausią jungiamą gyslą – ar ji telpa į Cu 2,5–35 mm² / Al 2,5–35 mm²;
    • apkrovos srovę – ne daugiau kaip 135 A (Cu) / 120 A (Al);
    • grandinę – PE atitinka geltonai žalias korpusas, kitoms grandinėms reikės FT1035N2, FT1035F2.
    Svarbus priminimas: FT1035G2 – 2P geltonai žalias gnybtas PE grandinei; kitos spalvos ir polių skaičiaus versijos bei EW-35 užsakomi atskirai.

    DUK

    Ką reiškia raidė G kode FT1035G2?
    Raidė G žymi geltonai žalią korpusą PE grandinei, o FT serijoje N reiškia mėlyną, G – geltonai žalią, F – pilką versiją.
    Kokio skerspjūvio laidus galima prijungti?
    Varinius 2,5–35 mm² ir aliumininius 2,5–35 mm² laidininkus, o Al gyslas prieš jungiant reikia nuvalyti nuo oksido ir padengti kontaktine pasta.
    Kiek polių ir kontaktų turi FT1035G2?
    FT1035G2 yra 2P gnybtas su 4 kontaktais (po 2 kiekvienam poliui), o FT serijoje kodas be priesagos reiškia 1P, priesaga 2 – 2P, priesaga 3 – 3P.
    Kokia vardinė srovė ir įtampa?
    Vardinė srovė 135 A (Cu) / 120 A (Al), vardinė įtampa 1000 V AC / 1500 V DC.
    Kokiu momentu priveržti varžtus?
    Pagal gyslos skerspjūvį: 3 Nm (2,5–16 mm²); 6 Nm (25–35 mm²).
    Kaip montuojamas gnybtas?
    Gnybtas užkabinamas ant 35×7,5 mm DIN bėgelio, o eilės galuose sumontuojamas galinis fiksatorius EW-35.

    Galios paskirstymo gnybtas | 2P | 135/120 A (Cu/Al) | Cu 2,5–35 mm² / Al 2,5–35 mm² | 1000 V AC | DIN 35 | geltonai žalias (PE) | Promfactor Baltic | FT1035G2

    Promfactor Baltic FT1035G2 – 2P galios paskirstymo gnybtas 135 A (Cu) / 120 A (Al), 1000 V AC / 1500 V DC, variniams 2,5–35 mm² ir aliumininiams 2,5–35 mm² laidams, geltonai žalias korpusas PE grandinei, IP20, montavimas ant DIN bėgelio, IEC/EN 60947-7-1, IEC/EN 61238-1.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
