  • Galios paskirstymo gnybtas | 1P | 245/220 A (Cu/Al) | Cu 16–95 mm² / Al 16–95 mm² | 1000 V AC | DIN 35 | pilkas (L) | Promfactor Baltic | FT1095F

    Kodas: FT1095F
    Barkodas: 4772151002818

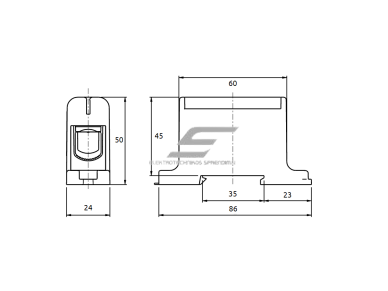

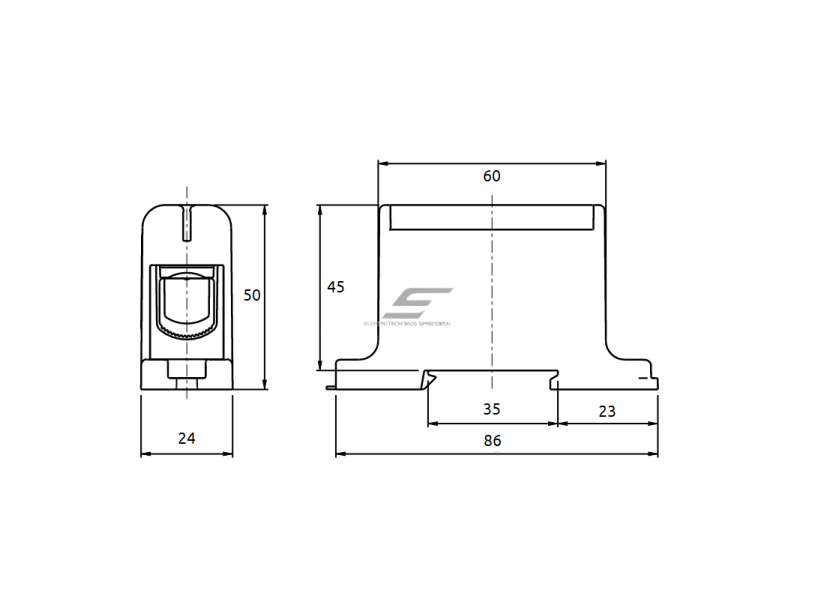

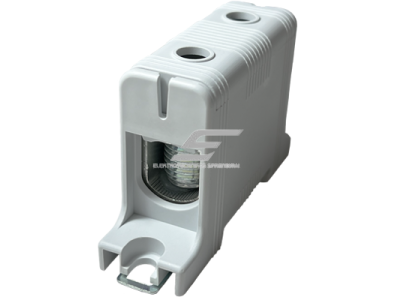

    Promfactor Baltic FT1095F – 1P gnybtas 245/220 A, 1000 V AC / 1500 V DC, Cu 16–95 / Al 16–95 mm², pilkas (L), ant DIN bėgelio.

  • Galios paskirstymo gnybtas | 1P | 245/220 A (Cu/Al) | Cu 16–95 mm² / Al 16–95 mm² | 1000 V AC | DIN 35 | pilkas (L) | Promfactor Baltic | FT1095F

    FT1095F – Promfactor Baltic FT serijos 1P galios paskirstymo (sujungimo) gnybtas variniams ir aliumininiams laidininkams: Cu 16–95 mm², Al 16–95 mm², vardinė srovė 245 A (Cu) / 220 A (Al), vardinė įtampa 1000 V AC / 1500 V DC. Pilkas korpusas skirtas fazės (L) grandinei, gnybtas montuojamas ant 35×7,5 mm DIN bėgelio.

    Pagrindinė mintis:
    Gnybtas sujungia ir paskirsto fazės laidininkus skyde vienoje aiškiai pažymėtoje vietoje. Vienas polius turi 2 kontaktus – vienoje pusėje jungiamas įeinantis, kitoje išeinantis laidas, o aliuminio lydinio spaustukai priima ir Cu, ir Al gyslas.
    Vardinė srovė (Cu/Al)
    245 A (Cu) / 220 A (Al)
    Vardinė įtampa
    1000 V AC / 1500 V DC
    Skerspjūvis
    Cu 16–95 mm² / Al 16–95 mm²
    Poliai / spalva
    1P (2 kontaktai), pilkas – L

    Veikimo principas

    FT1095F užkabinamas ant 35×7,5 mm DIN bėgelio skirstomajame skyde, eilės galai fiksuojami galiniu fiksatoriumi EW-35. Gysla nuizoliuojama pagal spaustuko gylį; aliumininė gysla nuvaloma nuo oksido ir padengiama kontaktine pasta, tada įvedama į spaustuką ir priveržiama kortelėje nurodytu momentu: 20 Nm (16–95 mm²).

    Gnybto polius turi 2 kontaktus (iš viso 2); aliuminio lydinio spaustukai priima varinius 16–95 mm² ir aliumininius 16–95 mm² laidus. Vardinė srovė – 245 A (Cu) / 220 A (Al), vardinė įtampa – 1000 V AC / 1500 V DC, korpusas iš poliamido, apsaugos laipsnis IP20.

    Rezultatas – tvarkinga fazės jungčių vieta: pilkas korpusas aiškiai rodo grandinės paskirtį, jungtis lengva patikrinti ir perveržti aptarnaujant, o skydas surenkamas be improvizuotų sujungimų.

    Kuo naudingas FT1095F?
    Vienas gnybtas Cu ir Al laidams (16–95 mm² Cu / 16–95 mm² Al), 245 A (Cu) / 220 A (Al), 1000 V AC / 1500 V DC, spalvinis L žymėjimas ir 1P konstrukcija – mažiau detalių sandėlyje ir aiškesnis skydo išdėstymas.

    Techninės specifikacijos

    Prekės tipas Galios paskirstymo (sujungimo) gnybtas
    Gamintojas / kodas Promfactor Baltic / FT1095F
    Serija FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; mėlynas, geltonai žalias, pilkas)
    Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    Polių skaičius 1
    Kontaktų skaičius 2
    Vardinė įtampa (Un) 1000 V AC / 1500 V DC
    Vardinė srovė (In) 245 A (Cu) / 220 A (Al)
    Variniai laidininkai (Cu) 16–95 mm²
    Aliumininiai laidininkai (Al) 16–95 mm²
    Varžtų priveržimo momentas 20 Nm (16–95 mm²)
    Korpuso medžiaga Poliamidas PA66
    Spaustukų medžiaga Aliuminio lydinys
    Apsaugos laipsnis IP20
    Montavimas 35×7,5 mm DIN bėgelis
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Korpuso spalva pilkas
    Grandinė pagal spalvą Fazė L
    Kodo struktūra FT10xx – maks. skerspjūvis mm²; N – mėlynas, G – geltonai žalias, F – pilkas; be priesagos – 1P, 2 – 2P, 3 – 3P

    Pagrindinės funkcijos

    • Cu ir Al laidininkai – vienas gnybtas priima varines 16–95 mm² ir aliuminines 16–95 mm² gyslas.
    • Vardinė srovė ir įtampa – 245 A (Cu) / 220 A (Al), 1000 V AC / 1500 V DC – tinka ir kintamosios, ir nuolatinės srovės grandinėms.
    • Platus skerspjūvio diapazonas – nuo 16 iki 95 mm² (Cu) – įvado kabelis ir atšakos jungiami tos pačios serijos gnybtais.
    • Spalvinis žymėjimas – pilkas korpusas iškart parodo L grandinę – mažiau klaidų montuojant ir aptarnaujant.
    • 1P, 2 kontaktai – vienas polius su įėjimo ir išėjimo spaustukais – laisvai sudaroma eilė.
    • Varžtinis spaustukas – priveržimo momentas 20 Nm (16–95 mm²) – jungtį galima patikrinti ir perveržti priežiūros metu.
    • Montavimas ant 35×7,5 mm DIN bėgelio – gnybtas statomas į bendrą eilę su kitais FT serijos gnybtais, galai fiksuojami EW-35.
    • Vieninga serija – tas pats skerspjūvis yra mėlynos, geltonai žalios ir pilkos spalvos bei 1P, 2P ir 3P versijomis – N, PE ir L jungtys vienodos konstrukcijos.
    • Standartai – IEC/EN 60947-7-1, IEC/EN 61238-1 – gnybtams ir Cu/Al jungtims taikomi standartai.

    Kur naudojamas?

    • Pastatų įvadiniai ir apskaitos skydai
    • Pramoniniai skirstomieji skydai
    • Magistralinių kabelių atšakos
    • Didesnių saulės elektrinių kintamosios srovės skydai
    • Gamybinių linijų maitinimo skydai
    • Elektromobilių įkrovimo parkų maitinimas
    • Aliumininių 16–95 mm² kabelių pajungimas

    Naudojimas pagal poreikį

    Pramoninių ir komercinių skydų surinkėjui.
    Cu ir Al diapazonas 16–95 mm² skirtas magistraliniams ir įvadiniams kabeliams, o mažiausias jungiamas laidas yra 16 mm².
    Montuotojui, perduodančiam fazės laidus.
    Pilkas korpusas skirtas fazės L laidininkams, o šalia statomi mėlyni N ir geltonai žali PE gnybtai išlieka vizualiai atskirti.
    Projektuotojui, mėgstančiam modulinę eilę.
    1P gnybtai dedami po vieną, todėl eilę lengva sudaryti tiksliai iš tiek polių, kiek reikia.

    Praktinis panaudojimas

    Jeigu pramoninio skydo įvade naudojamas 95 mm² aliumininis kabelis, tada FT1095F (1P, 245 A (Cu) / 220 A (Al), Cu 16–95 mm² / Al 16–95 mm², pilkas) naudojamas kaip L grandinės jungimo taškas, o spaustukai priveržiami 20 Nm momentu pagal gyslos skerspjūvį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FT1095F pritaikomas skirtingiems skydams – keičiasi tik jungiamo kabelio skerspjūvis ir tai, kokie laidai išvedami toliau:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Pastato įvadinis skydas Įvado L gysla iki 95 mm² Įvadas sujungiamas su skirstomąja dalimi Mažiausia gysla – 16 mm²
    Pramoninis skirstomasis skydas Magistralinis kabelis 50–95 mm² Atšakos į poskydžius Kabelį tvirtinkite, kad gnybto neapkrautų kabelio svoris
    Aliumininio kabelio pajungimas Al L gysla 16–95 mm² Al kabelis prijungiamas be papildomų perėjimų Al gyslą nuvalykite ir patepkite kontaktine pasta
    Gnybtų eilė ant DIN bėgelio FT1095F kartu su FT1095N, FT1095G N, PE ir L jungtys išdėstytos aiškia tvarka Eilės galuose sumontuokite EW-35

    Kaip parinkti FT serijos sujungimo gnybtą

    Skerspjūvis (Cu / Al), poliai, spalva Rekomenduojamas modelis
    Cu 1,5–16 / Al 1,5–16 mm², 1P, mėlynas, 85 A FT1016N (1P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, geltonai žalias, 85 A FT1016G (1P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, pilkas, 85 A FT1016F (1P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, mėlynas, 135/120 A FT1035N (1P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, geltonai žalias, 135/120 A FT1035G (1P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, pilkas, 135/120 A FT1035F (1P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, mėlynas, 160/145 A FT1050N (1P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, geltonai žalias, 160/145 A FT1050G (1P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, pilkas, 160/145 A FT1050F (1P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, mėlynas, 245/220 A FT1095N (1P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, geltonai žalias, 245/220 A FT1095G (1P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, pilkas, 245/220 A FT1095F (1P, L grandinei) ← šis modelis
    Cu 35–150 / Al 35–150 mm², 1P, mėlynas FT1150N (1P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, geltonai žalias FT1150G (1P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, pilkas FT1150F (1P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, mėlynas FT1240N (1P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, geltonai žalias FT1240G (1P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, pilkas FT1240F (1P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, mėlynas, 85 A FT1016N2 (2P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, geltonai žalias, 85 A FT1016G2 (2P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, pilkas, 85 A FT1016F2 (2P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, mėlynas, 135/120 A FT1035N2 (2P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, geltonai žalias, 135/120 A FT1035G2 (2P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, pilkas, 135/120 A FT1035F2 (2P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, mėlynas, 160/145 A FT1050N2 (2P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, geltonai žalias, 160/145 A FT1050G2 (2P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, pilkas, 160/145 A FT1050F2 (2P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, mėlynas, 245/220 A FT1095N2 (2P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, geltonai žalias, 245/220 A FT1095G2 (2P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, pilkas, 245/220 A FT1095F2 (2P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, mėlynas FT1150N2 (2P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, geltonai žalias FT1150G2 (2P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, pilkas FT1150F2 (2P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, mėlynas FT1240N2 (2P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, geltonai žalias FT1240G2 (2P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, pilkas FT1240F2 (2P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, mėlynas, 85 A FT1016N3 (3P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, geltonai žalias, 85 A FT1016G3 (3P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, pilkas, 85 A FT1016F3 (3P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, mėlynas, 135/120 A FT1035N3 (3P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, geltonai žalias, 135/120 A FT1035G3 (3P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, pilkas, 135/120 A FT1035F3 (3P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, mėlynas, 160/145 A FT1050N3 (3P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, geltonai žalias, 160/145 A FT1050G3 (3P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, pilkas, 160/145 A FT1050F3 (3P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, mėlynas, 245/220 A FT1095N3 (3P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, geltonai žalias, 245/220 A FT1095G3 (3P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, pilkas, 245/220 A FT1095F3 (3P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, mėlynas FT1150N3 (3P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, geltonai žalias FT1150G3 (3P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, pilkas FT1150F3 (3P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, mėlynas FT1240N3 (3P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, geltonai žalias FT1240G3 (3P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, pilkas FT1240F3 (3P, L grandinei)
    Cu/Al 2,5–35 mm², 3P+N+PE FT503500 (penkių polių blokas trifazei linijai)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE FT505000 (penkių polių blokas trifazei linijai)
    Taisyklė: gnybtą rinkitės pagal mažiausią ir didžiausią jungiamą gyslą (Cu ir Al diapazonai skiriasi FT1050 modeliuose), spalvą – pagal grandinę (N – mėlynas, G – geltonai žalias PE, F – pilkas fazei L), polių skaičių – pagal tai, kiek atskirų linijų reikia sujungti; trifazei linijai su N ir PE viename bloke yra FT503500 ir FT505000.
    Kada rinktis kitą sprendimą: kitos spalvos – FT1095N, FT1095G; kitas polių skaičius – FT1095F2, FT1095F3; storesniems kabeliams – FT1150 (35–150 mm²) arba FT1240 (35–240 mm²); 3P+N+PE blokai – FT503500, FT505000; paskirstymo gnybtai DTB080–DTB500; izoliuoti gnybtai F807–F815; DIN bėgeliai FD010100–FD011000; galinis fiksatorius EW-35.

    Pliusai

    • Vardinė srovė 245 A (Cu) / 220 A (Al), įtampa 1000 V AC / 1500 V DC
    • Variniai 16–95 mm² ir aliumininiai 16–95 mm² laidininkai
    • Spalvinis L grandinės žymėjimas (pilkas)
    • 1P, 2 kontaktai – laisvai sudaroma eilė
    • Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    • Poliamido PA66 korpusas, darbinė temperatūra -25…+55 °C
    • Montavimas ant 35×7,5 mm DIN bėgelio

    Minusai / ribojimai

    • Apsaugos laipsnis IP20 – montuoti tik uždaruose skyduose ar spintose
    • Mažiausias laidas – 16 mm², todėl plonesnėms gysloms rinkitės FT1050 arba FT1035; storesniems nei 95 mm² – FT1150 ar FT1240
    • Spalva fiksuota – kitai grandinei reikės FT1095N, FT1095G
    • Vienas polius – trifazei linijai reikia kelių gnybtų arba bloko FT503500 / FT505000
    • Būtinas tikslus priveržimo momentas ir Al gyslų paruošimas (oksido nuvalymas, kontaktinė pasta)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 245 A (Cu) / 220 A (Al) ir vardinės įtampos 1000 V AC / 1500 V DC.
    • Spaustukus priveržkite nurodytu momentu – 20 Nm (16–95 mm²) – ir patikrinkite jungtis po pirmos apkrovos bei periodinės priežiūros metu.
    • Gnybtas yra IP20 – montuokite tik uždarame skyde ar spintoje, darbinė temperatūra -25…+55 °C.
    • Pilkas gnybtą naudokite tik fazės (L) grandinei; eilės galuose montuokite galinį fiksatorių EW-35.

    Greitas pasirinkimo gidas

    1P
    245/220 A
    1000 V AC / 1500 V DC
    Cu 16–95 / Al 16–95 mm²
    pilkas (L)
    DIN 35
    IP20
    Tinka, kai reikia:
    • sujungti ar paskirstyti fazės (L) laidininkus skyde;
    • jungti varines 16–95 mm² ir aliuminines 16–95 mm² gyslas iki 245 A (Cu) / 220 A (Al);
    • vienas polius kiekvienam laidininkui, su laisvai sudaroma eile.
    Patikrinkite prieš naudojimą:
    • mažiausią ir didžiausią jungiamą gyslą – ar ji telpa į Cu 16–95 mm² / Al 16–95 mm²;
    • apkrovos srovę – ne daugiau kaip 245 A (Cu) / 220 A (Al);
    • grandinę – L atitinka pilkas korpusas, kitoms grandinėms reikės FT1095N, FT1095G.
    Svarbus priminimas: FT1095F – 1P pilkas gnybtas L grandinei; kitos spalvos ir polių skaičiaus versijos bei EW-35 užsakomi atskirai.

    DUK

    Ką reiškia raidė F kode FT1095F?
    Raidė F žymi pilką korpusą L grandinei, o FT serijoje N reiškia mėlyną, G – geltonai žalią, F – pilką versiją.
    Kokio skerspjūvio laidus galima prijungti?
    Varinius 16–95 mm² ir aliumininius 16–95 mm² laidininkus, o Al gyslas prieš jungiant reikia nuvalyti nuo oksido ir padengti kontaktine pasta.
    Kiek polių ir kontaktų turi FT1095F?
    FT1095F yra 1P gnybtas su 2 kontaktais (po 2 kiekvienam poliui), o FT serijoje kodas be priesagos reiškia 1P, priesaga 2 – 2P, priesaga 3 – 3P.
    Kokia vardinė srovė ir įtampa?
    Vardinė srovė 245 A (Cu) / 220 A (Al), vardinė įtampa 1000 V AC / 1500 V DC.
    Kokiu momentu priveržti varžtus?
    Pagal gyslos skerspjūvį: 20 Nm (16–95 mm²).
    Kaip montuojamas gnybtas?
    Gnybtas užkabinamas ant 35×7,5 mm DIN bėgelio, o eilės galuose sumontuojamas galinis fiksatorius EW-35.
