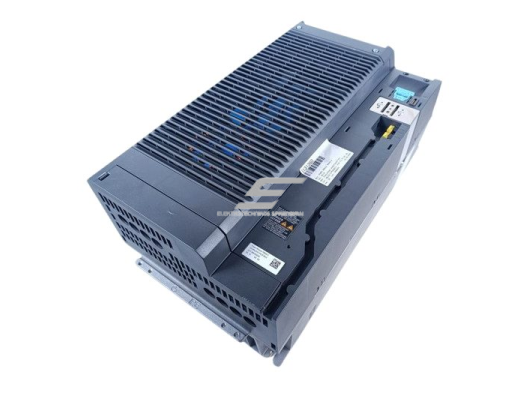

Galios modulis dažnio keitikliui | 45kW | 380-480V | 3F | IP20 | Siemens | 6SL3210-1PE28-8AL0

Techninės specifikacijos

• Įvestis: 3 AC, 380–480 V ±10 %, 47–63 Hz
• Nominali srovė: LO režimas – 86 A, HO režimas – 78 A
• Išvestis: 3 AC, 400 V IEC / 480 V NEC
• Galia: LO – 45 kW (60 AG), HO – 37 kW (50 AG)
• Nominali išėjimo srovė: LO – 90 A, HO – 75 A
• Maks. išėjimo srovė: 150 A
• Dažnių diapazonas:

•  Vektorinė kontrolė – 0…200 Hz

•  V/f kontrolė – 0…550 Hz

• Perkrovos galimybės:

•  LO: 110 %/57 s, 150 %/3 s

•  HO: 150 %/57 s, 200 %/3 s

Naudingumo koeficientas: 0,98

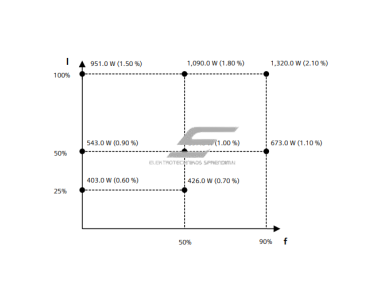

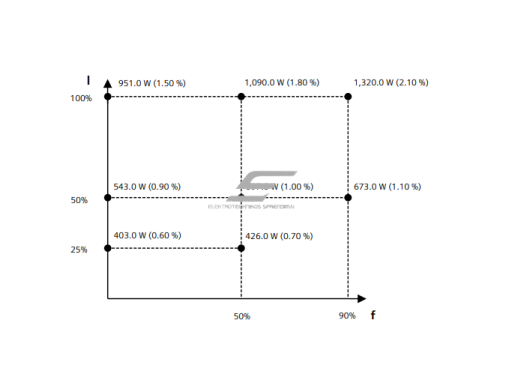

• Galia nuostoliams: 1,2 kW
• Apsaugos klasė: IP20 / UL open type
• Triukšmo lygis: 71 dB (1 m)
• Aušinimas: vidinis oro srautas, 0,083 m³/s
• Darbinė temp.: LO: -20…+40 °C, HO: -20…+50 °C
• Montavimas: DIN / skydinė instaliacija, varžtinės jungtys (25–70 mm²)
• Kabelių ilgiai: iki 200 m (ekranuotas), iki 300 m (neekranuotas)
• Matmenys / svoris: 275 × 551 × 237 mm, 28 kg
• Sertifikatai: CE, UL, cUL, C-Tick, SEMI F47

Funkcijos

• Efektyvus elektros variklių maitinimas ir kontrolė.
• Galimybė dirbti su skirtingomis apkrovomis – tiek žemos perkrovos, tiek aukštos perkrovos režimais.
• Integruotas EMI filtras (Class A) ir energijos grąžinimo sąsajos su stabdymo rezistoriumi.
• Palaiko tiek vektorinį, tiek V/f variklių valdymą.
• Platus taikymo diapazonas – nuo paprastų siurblių ir ventiliatorių iki sudėtingų pramoninių sistemų.

Naudojimas

• Inžinieriui: idealiai tinka kuriant automatizuotas sistemas, integruojant į gamybos linijas, transporto mechanizmus ar HVAC įrangą.
• Elektromontuotojui: lengvai montuojamas, turi aiškias jungtis, galimybę jungti ilgesnius kabelius (iki 300 m).
• Įmonėms: užtikrina patikimą elektros maitinimą ir variklių apsaugą, padidina efektyvumą ir sumažina energijos sąnaudas.

Pliusai

• Aukštas naudingumo koeficientas (98 %) – mažesni energijos nuostoliai.
• Plati perkrovos tolerancija – užtikrina variklių saugumą net ekstremaliomis sąlygomis.
• Galimybė naudoti ilgesnius kabelius – lankstumas projektuose.
• Sertifikuotas pagal tarptautinius standartus (CE, UL, SEMI F47).
• Kompaktiškas dydis ir vidinis aušinimas – paprastas integravimas.

Minusai

• Nėra skirtas buitiniam naudojimui.
• Reikalingos aukštos kvalifikacijos žinios instaliacijai ir konfigūravimui.
• Gana didelis svoris (28 kg), todėl montuojant reikia papildomo stabilumo.
