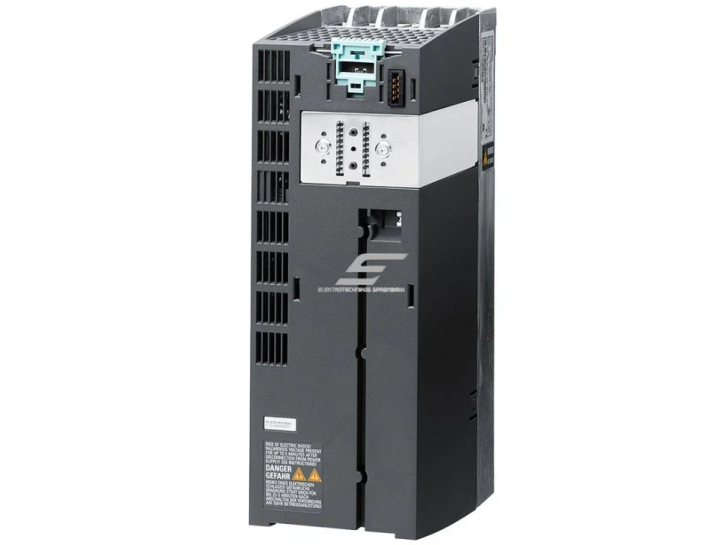

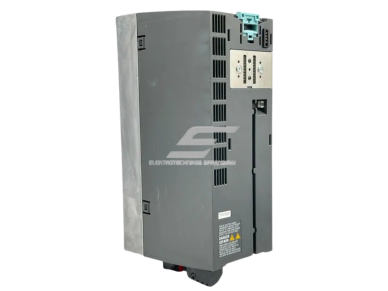

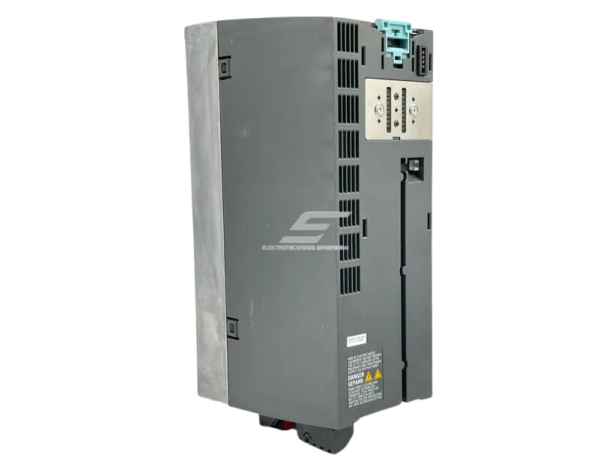

Galios modulis dažnio keitikliui | 4kW | 380-480V | 3F | IP20 | Siemens | 6SL3210-1PE21-1UL0

Techninės specifikacijos

• Įėjimas: 3 AC, 380–480 V ±10 %, 47–63 Hz
• Išėjimas: 3 AC, 400 V IEC / 480 V NEC
• Galia:

•  LO (Low Overload): 4,0 kW / 5 HP

•  HO (High Overload): 3,0 kW / 4 HP

• Nominali srovė:

•  LO: 10,2 A

•  HO: 7,7 A

• Maks. išėjimo srovė: 15,4 A
• Dažnio diapazonas:

•  Vektoriaus valdymas: 0–200 Hz

•  V/f valdymas: 0–550 Hz

• Našumas: η = 0,97 | cos φ = 0,95 | PF λ = 0,85
• Perkrovos galimybės:

•  LO: iki 150 % trumpalaikio apkrovimo

•  HO: iki 200 % trumpalaikio apkrovimo

• Aplinkos sąlygos:

•  Darbinė temp.: –10 … +40 °C (LO) / iki +50 °C (HO)

•  Drėgmė: iki 95 % (be kondensato)

•  Aukštis: iki 1000 m

• Montavimas ir jungtys:

•  Varžtiniai „plug-in“ gnybtai, laidai 1,5–6 mm²

•  Maks. variklio kabelio ilgis: 50 m (ekranuotas) / 100 m (neekranuotas)

• Mechaniniai duomenys:

•  IP20 (UL open type)

•  Išmatavimai: 100 × 292 × 165 mm

•  Svoris: 2,9 kg

• Atitiktis standartams: UL, cUL, CE, C-Tick (RCM), SEMI F47

Funkcijos

• Tikslus trifazių elektros variklių valdymas (vektoriaus ir V/f režimai).
• Integruota apsauga nuo perkrovų su LO/HO režimų parinktimis.
• Efektyvus energijos naudojimas (našumas iki 97 %).
• Kompaktiškas dizainas su IP20 apsauga.
• Tylus veikimas (72 dB) su vidine aušinimo sistema.
• Paprastas prijungimas per „plug-in“ gnybtus.

Naudojimas

• Buitiniam vartotojui: gali būti taikomas garažo dirbtuvėse, nedideliems siurbliams ar kompresoriams valdyti.
• Inžinieriui: idealus sprendimas pramoninių sistemų projektams, kur reikalingas patikimas ir lankstus variklių darbo režimų valdymas.
• Elektromontuotojui: patogus montuoti, aiškiai suprojektuotas jungčių blokas, lengvai integruojamas į paskirstymo spintas.
• Pramonėje: naudojamas gamybos linijose, konvejeriuose, ventiliacijos, siurblių, maišymo, transportavimo sistemose.

Pliusai

• Aukštas energijos efektyvumas (97 %)
• Kompaktiškas ir lengvas – tik 2,9 kg
• Patikima apsauga nuo perkrovų ir gedimų
• Paprastas prijungimas bei montavimas
• Plačios taikymo sritys – nuo buitinių iki pramoninių sistemų

Minusai

• IP20 – tinkamas tik montavimui uždarose spintose
• Reikalingos techninės žinios instaliacijai
• Papildomi filtrai gali būti reikalingi triukšmo mažinimui jautriose sistemose
