  • Nauja prekė   Galios paskirstymo gnybtas | 3P | 425/380 A (Cu/Al) | Cu 35–240 mm² / Al 35–240 mm² | 1000 V AC | montavimo plokštė | mėlynas (N) | Promfactor Baltic | FT1240N3

    Galios paskirstymo gnybtas | 3P | 425/380 A (Cu/Al) | Cu 35–240 mm² / Al 35–240 mm² | 1000 V AC | montavimo plokštė | mėlynas (N) | Promfactor Baltic | FT1240N3

    Kodas: FT1240N3
    Pasiteirauti apie prekę
    Kaina 37.11 € su PVM
    ( 30.67 € be PVM )

    Promfactor Baltic FT1240N3 – 3P gnybtas 425/380 A, 1000 V AC / 1500 V DC, Cu 35–240 / Al 35–240 mm², mėlynas (N), montavimas: montavimo plokštė.

  • Prekės aprašymas

    Galios paskirstymo gnybtas | 3P | 425/380 A (Cu/Al) | Cu 35–240 mm² / Al 35–240 mm² | 1000 V AC | montavimo plokštė | mėlynas (N) | Promfactor Baltic | FT1240N3

    FT1240N3 – Promfactor Baltic FT serijos 3P galios paskirstymo (sujungimo) gnybtas stambiems variniams ir aliumininiams laidininkams: Cu 35–240 mm², Al 35–240 mm², vardinė srovė 425 A (Cu) / 380 A (Al), vardinė įtampa 1000 V AC / 1500 V DC. Mėlynas korpusas skirtas neutralės (N) grandinei, gnybtas tvirtinamas prie montavimo plokštės (DIN bėgelio tvirtinimas gamintojo duomenyse nenurodytas).

    Pagrindinė mintis:
    Gnybtas sujungia stambius neutralės kabelius skyde vienoje aiškiai pažymėtoje vietoje. 3 poliai turi po 2 kontaktus (iš viso 6) – vienoje pusėje jungiamas įeinantis, kitoje išeinantis kabelis, o aliuminio lydinio spaustukai priima ir Cu, ir Al gyslas nuo 35 iki 240 mm².
    Vardinė srovė (Cu/Al)
    425 A (Cu) / 380 A (Al)
    Vardinė įtampa
    1000 V AC / 1500 V DC
    Skerspjūvis
    Cu 35–240 mm² / Al 35–240 mm²
    Poliai / spalva
    3P (6 kontaktai), mėlynas – N

    Veikimo principas

    FT1240N3 tvirtinamas prie montavimo plokštės (DIN bėgelio tvirtinimas gamintojo duomenyse nenurodytas); kabeliai iki gnybto atvedami ir pritvirtinami taip, kad jų svoris neapkrautų spaustukų. Gysla nuizoliuojama pagal spaustuko gylį; aliumininė gysla nuvaloma nuo oksido ir padengiama kontaktine pasta, tada priveržiama gamintojo nurodytu momentu: 12 Nm (35–75 mm²); 45 Nm (95–240 mm²).

    Kiekvienas iš 3 polių turi 2 kontaktus (iš viso 6); aliuminio lydinio spaustukai priima varinius 35–240 mm² ir aliumininius 35–240 mm² laidininkus. Vardinė srovė – 425 A (Cu) / 380 A (Al), vardinė įtampa – 1000 V AC / 1500 V DC, korpusas iš poliamido PA66, apsaugos laipsnis IP20, darbinė padėtis – bet kokia.

    Rezultatas – tvarkingas stambių neutralės kabelių prijungimo taškas: mėlynas korpusas rodo grandinės paskirtį, o varžtinę jungtį galima patikrinti ir perveržti periodinės priežiūros metu.

    Kuo naudingas FT1240N3?
    Vienas gnybtas Cu ir Al kabeliams iki 240 mm², 425 A (Cu) / 380 A (Al), 1000 V AC / 1500 V DC, spalvinis N žymėjimas ir 3P konstrukcija – stambių kabelių jungtis be atskirų Al/Cu perėjimų ir improvizuotų sujungimų.

    Techninės specifikacijos

    Prekės tipas Galios paskirstymo (sujungimo) gnybtas
    Gamintojas / kodas Promfactor Baltic / FT1240N3
    Serija FT (1P, 2P, 3P; Cu/Al 1,5–16 … 35–240 mm²; mėlynas, geltonai žalias, pilkas)
    Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    Polių skaičius 3
    Kontaktų skaičius 6
    Vardinė įtampa (Un) 1000 V AC / 1500 V DC
    Vardinė srovė (In) 425 A (Cu) / 380 A (Al)
    Variniai laidininkai (Cu) 35–240 mm²
    Aliumininiai laidininkai (Al) 35–240 mm²
    Varžtų priveržimo momentas 12 Nm (35–75 mm²); 45 Nm (95–240 mm²)
    Korpuso medžiaga Poliamidas PA66
    Spaustukų medžiaga Aliuminio lydinys
    Apsaugos laipsnis IP20
    Montavimas montavimo plokštė
    Darbinė padėtis Bet kokia
    Aukštis virš jūros lygio iki 2000 m
    Darbinė temperatūra -25…+55 °C
    Sandėliavimo temperatūra -25…+70 °C
    Svoris 880 g
    Korpuso spalva mėlynas
    Grandinė pagal spalvą Neutralė N
    Kodo struktūra FT1150 / FT1240 – maks. skerspjūvis 150 / 240 mm²; N – mėlynas, G – geltonai žalias, F – pilkas; be priesagos – 1P, 2 – 2P, 3 – 3P

    Pagrindinės funkcijos

    • Cu ir Al laidininkai – vienas gnybtas priima varines 35–240 mm² ir aliuminines 35–240 mm² gyslas – Al kabelis jungiamas be atskiro perėjimo į Cu.
    • Vardinė srovė ir įtampa – 425 A (Cu) / 380 A (Al), 1000 V AC / 1500 V DC – tinka kintamosios ir nuolatinės srovės grandinėms.
    • Stambių kabelių diapazonas – nuo 35 iki 240 mm² – įvado ir magistraliniai kabeliai jungiami vienos serijos gnybtais.
    • Spalvinis žymėjimas – mėlynas korpusas iškart parodo N grandinę – mažiau klaidų montuojant ir aptarnaujant.
    • 3P, 6 kontaktai – 3 poliai po 2 kontaktus viename korpuse – mažiau atskirų detalių.
    • Varžtinis spaustukas – priveržimo momentas 12 Nm (35–75 mm²); 45 Nm (95–240 mm²) – jungtį galima patikrinti ir perveržti priežiūros metu.
    • Montavimas – tvirtinimas prie montavimo plokštės – tvirta atrama sunkiems 240 mm² kabeliams.
    • Bet kokia darbinė padėtis – gnybtą galima statyti horizontaliai ar vertikaliai, kaip patogiau atvesti kabelius.
    • Vieninga serija – FT1240 gaminamas mėlynos, geltonai žalios ir pilkos spalvos bei 1P, 2P ir 3P versijomis – N, PE ir L jungtys vienodos konstrukcijos.
    • Standartai – IEC/EN 60947-7-1, IEC/EN 61238-1 – gnybtams ir Cu/Al jungtims taikomi standartai.

    Kur naudojamas?

    • Pagrindinės skirstyklos (MSB) ir 0,4 kV skydai
    • Transformatorinių pastočių žemosios įtampos pusė
    • Didelių saulės elektrinių AC surinkimo skydai
    • Pramonės įmonių galios skydai su montavimo plokšte
    • Aliumininių 120–240 mm² įvado kabelių pajungimas
    • Duomenų centrų ir komercinių pastatų įvadai
    • Kabelių perėjimai iš Al į Cu skirstyklose

    Naudojimas pagal poreikį

    Pramonės įmonių energetikui.
    Trys 425/380 A poliai viename korpuse prijungia trifazį Al ar Cu kabelį iki 240 mm² prie plokštės.
    Skydų surinkėjui, formuojančiam N magistralę.
    Mėlynas korpusas iškart žymi neutralės grandinę, todėl N jungtys skyde atpažįstamos be papildomų žymenų.
    Montuotojui, jungiančiam 3 N kabelius.
    3 poliai viename mėlynas korpuse sumažina atskirų gnybtų ir tvirtinimo vietų skaičių.

    Praktinis panaudojimas

    Jeigu pagrindinėje skirstykloje jungiamas 240 mm² aliumininis įvado kabelis, tada FT1240N3 (3P, 425 A (Cu) / 380 A (Al), Cu 35–240 mm² / Al 35–240 mm², mėlynas) naudojamas kaip N grandinės jungimo taškas, o spaustukai priveržiami 12–45 Nm momentu pagal gyslos skerspjūvį.

    Pritaikymo gidas: kaip naudojamas praktikoje

    FT1240N3 naudojamas ten, kur jungiami stambūs neutralės kabeliai – keičiasi tik skerspjūvis ir tai, kas išvedama toliau:

    Objektas Kas prijungiama Rezultatas Montuotojo pastaba
    Pagrindinė skirstykla (MSB) Įvado N kabelis 185–240 mm² Įvadas sujungiamas su skirstymo dalimi 95–240 mm² gysloms – 45 Nm
    Transformatorinės 0,4 kV pusė Al N kabelis iki 240 mm² Al kabelis prijungiamas be perėjimo Al gyslą nuvalykite ir patepkite kontaktine pasta
    Galios skydas su montavimo plokšte FT1240N3 kartu su FT1240G3, FT1240F3 N, PE ir L jungtys išdėstytos aiškia tvarka Gnybtą tvirtinkite prie plokštės, DIN bėgelio tvirtinimas nenurodytas
    Kabelio atšaka 35–75 mm² atšakos kabelis Atšaka nuo stambaus kabelio 35–75 mm² gysloms – 12 Nm

    Kaip parinkti FT serijos sujungimo gnybtą

    Skerspjūvis (Cu / Al), poliai, spalva, In Rekomenduojamas modelis
    Cu 1,5–16 / Al 1,5–16 mm², 1P, mėlynas, 85 A FT1016N (1P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, geltonai žalias, 85 A FT1016G (1P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 1P, pilkas, 85 A FT1016F (1P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, mėlynas, 135/120 A FT1035N (1P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, geltonai žalias, 135/120 A FT1035G (1P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 1P, pilkas, 135/120 A FT1035F (1P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, mėlynas, 160/145 A FT1050N (1P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, geltonai žalias, 160/145 A FT1050G (1P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 1P, pilkas, 160/145 A FT1050F (1P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, mėlynas, 245/220 A FT1095N (1P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, geltonai žalias, 245/220 A FT1095G (1P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 1P, pilkas, 245/220 A FT1095F (1P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, mėlynas, 320/290 A FT1150N (1P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, geltonai žalias, 320/290 A FT1150G (1P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 1P, pilkas, 320/290 A FT1150F (1P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, mėlynas, 425/380 A FT1240N (1P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, geltonai žalias, 425/380 A FT1240G (1P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 1P, pilkas, 425/380 A FT1240F (1P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, mėlynas, 85 A FT1016N2 (2P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, geltonai žalias, 85 A FT1016G2 (2P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 2P, pilkas, 85 A FT1016F2 (2P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, mėlynas, 135/120 A FT1035N2 (2P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, geltonai žalias, 135/120 A FT1035G2 (2P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 2P, pilkas, 135/120 A FT1035F2 (2P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, mėlynas, 160/145 A FT1050N2 (2P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, geltonai žalias, 160/145 A FT1050G2 (2P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 2P, pilkas, 160/145 A FT1050F2 (2P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, mėlynas, 245/220 A FT1095N2 (2P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, geltonai žalias, 245/220 A FT1095G2 (2P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 2P, pilkas, 245/220 A FT1095F2 (2P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, mėlynas, 320/290 A FT1150N2 (2P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, geltonai žalias, 320/290 A FT1150G2 (2P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 2P, pilkas, 320/290 A FT1150F2 (2P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, mėlynas, 425/380 A FT1240N2 (2P, N grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, geltonai žalias, 425/380 A FT1240G2 (2P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 2P, pilkas, 425/380 A FT1240F2 (2P, L grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, mėlynas, 85 A FT1016N3 (3P, N grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, geltonai žalias, 85 A FT1016G3 (3P, PE grandinei)
    Cu 1,5–16 / Al 1,5–16 mm², 3P, pilkas, 85 A FT1016F3 (3P, L grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, mėlynas, 135/120 A FT1035N3 (3P, N grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, geltonai žalias, 135/120 A FT1035G3 (3P, PE grandinei)
    Cu 2,5–35 / Al 2,5–35 mm², 3P, pilkas, 135/120 A FT1035F3 (3P, L grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, mėlynas, 160/145 A FT1050N3 (3P, N grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, geltonai žalias, 160/145 A FT1050G3 (3P, PE grandinei)
    Cu 2,5–50 / Al 6–50 mm², 3P, pilkas, 160/145 A FT1050F3 (3P, L grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, mėlynas, 245/220 A FT1095N3 (3P, N grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, geltonai žalias, 245/220 A FT1095G3 (3P, PE grandinei)
    Cu 16–95 / Al 16–95 mm², 3P, pilkas, 245/220 A FT1095F3 (3P, L grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, mėlynas, 320/290 A FT1150N3 (3P, N grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, geltonai žalias, 320/290 A FT1150G3 (3P, PE grandinei)
    Cu 35–150 / Al 35–150 mm², 3P, pilkas, 320/290 A FT1150F3 (3P, L grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, mėlynas, 425/380 A FT1240N3 (3P, N grandinei) ← šis modelis
    Cu 35–240 / Al 35–240 mm², 3P, geltonai žalias, 425/380 A FT1240G3 (3P, PE grandinei)
    Cu 35–240 / Al 35–240 mm², 3P, pilkas, 425/380 A FT1240F3 (3P, L grandinei)
    Cu/Al 2,5–35 mm², 3P+N+PE, 135/120 A FT503500 (penkių polių blokas trifazei linijai)
    Cu 2,5–50 / Al 6–50 mm², 3P+N+PE, 160/145 A FT505000 (penkių polių blokas trifazei linijai)
    Taisyklė: gnybtą rinkitės pagal mažiausią ir didžiausią jungiamą gyslą ir srovę (FT1150 – 35–150 mm², 320/290 A; FT1240 – 35–240 mm², 425/380 A, tik montavimo plokštei), spalvą – pagal grandinę (N – mėlynas, G – geltonai žalias PE, F – pilkas fazei L), polių skaičių – pagal tai, kiek atskirų kabelių reikia sujungti.
    Kada rinktis kitą sprendimą: kitos spalvos – FT1240G3, FT1240F3; kitas polių skaičius – FT1240N, FT1240N2; plonesniems kabeliams – FT1095 (16–95 mm²); didesniems nei 240 mm² kabeliams – paskirstymo gnybtai ar šynos pagal projektą; paskirstymo gnybtai DTB080–DTB500; linijiniai izoliatoriai SM256R–SM7610R; FT1150 – jei reikia montuoti ant DIN bėgelio.

    Pliusai

    • Vardinė srovė 425 A (Cu) / 380 A (Al), įtampa 1000 V AC / 1500 V DC
    • Variniai 35–240 mm² ir aliumininiai 35–240 mm² laidininkai
    • Spalvinis N grandinės žymėjimas (mėlynas)
    • 3P, 6 kontaktai viename korpuse – mažiau detalių
    • Standartai IEC/EN 60947-7-1, IEC/EN 61238-1
    • Poliamido PA66 korpusas, bet kokia darbinė padėtis
    • Tvirtinimas prie montavimo plokštės – tvirta atrama 240 mm² kabeliams

    Minusai / ribojimai

    • Apsaugos laipsnis IP20 – montuoti tik uždaruose skyduose ar spintose
    • Tik montavimo plokštei – ant DIN bėgelio rinkitės FT1150 (iki 150 mm²)
    • Spalva fiksuota – kitai grandinei reikės FT1240G3, FT1240F3
    • Polių skaičius fiksuotas – kitam kabelių skaičiui rinkitės FT1240N, FT1240N2
    • Būtinas tikslus priveržimo momentas ir Al gyslų paruošimas (oksido nuvalymas, kontaktinė pasta)

    Saugos ir montavimo pastabos

    • Montavimą ir prijungimą atlieka tik kvalifikuotas elektrikas, atjungus ir patikrinus, kad grandinėje nėra įtampos.
    • Neviršykite vardinės srovės 425 A (Cu) / 380 A (Al) ir vardinės įtampos 1000 V AC / 1500 V DC.
    • Spaustukus priveržkite nurodytu momentu – 12 Nm (35–75 mm²); 45 Nm (95–240 mm²) – ir patikrinkite jungtis po pirmos apkrovos bei periodinės priežiūros metu.
    • Gnybtas yra IP20 – montuokite tik uždarame skyde ar spintoje, darbinė temperatūra -25…+55 °C; stambius kabelius pritvirtinkite, kad jie netemptų spaustukų.
    • Mėlynas gnybtą naudokite tik neutralės (N) grandinei.

    Greitas pasirinkimo gidas

    3P
    425/380 A
    1000 V AC / 1500 V DC
    Cu 35–240 / Al 35–240 mm²
    mėlynas (N)
    montavimo plokštė
    IP20
    Tinka, kai reikia:
    • sujungti ar paskirstyti stambius neutralės (N) kabelius skyde;
    • jungti varines 35–240 mm² ir aliuminines 35–240 mm² gyslas iki 425 A (Cu) / 380 A (Al);
    • viename korpuse sujungti 3 atskirus kabelius.
    Patikrinkite prieš naudojimą:
    • mažiausią ir didžiausią jungiamą gyslą – ar ji telpa į Cu 35–240 mm² / Al 35–240 mm²;
    • apkrovos srovę – ne daugiau kaip 425 A (Cu) / 380 A (Al);
    • montavimo vietą – reikia montavimo plokštės, DIN bėgelio tvirtinimas nenurodytas.
    Svarbus priminimas: FT1240N3 – 3P mėlynas gnybtas N grandinei iki 240 mm²; kitos spalvos ir polių skaičiaus versijos užsakomos atskirai.

    DUK

    Ką reiškia raidė N kode FT1240N3?
    Raidė N žymi mėlyną korpusą N grandinei, o FT serijoje N reiškia mėlyną, G – geltonai žalią, F – pilką versiją.
    Kokio skerspjūvio laidus galima prijungti?
    Varinius 35–240 mm² ir aliumininius 35–240 mm² laidininkus, o Al gyslas prieš jungiant reikia nuvalyti nuo oksido ir padengti kontaktine pasta.
    Kiek polių ir kontaktų turi FT1240N3?
    FT1240N3 yra 3P gnybtas su 6 kontaktais (po 2 kiekvienam poliui).
    Kokia vardinė srovė ir įtampa?
    Vardinė srovė 425 A (Cu) / 380 A (Al), vardinė įtampa 1000 V AC / 1500 V DC.
    Kokiu momentu priveržti varžtus?
    Pagal gyslos skerspjūvį: 12 Nm (35–75 mm²); 45 Nm (95–240 mm²).
    Kaip montuojamas gnybtas?
    Pagal gamintojo duomenis gnybtas tvirtinamas prie montavimo plokštės, o DIN bėgeliui skirtas FT1150.

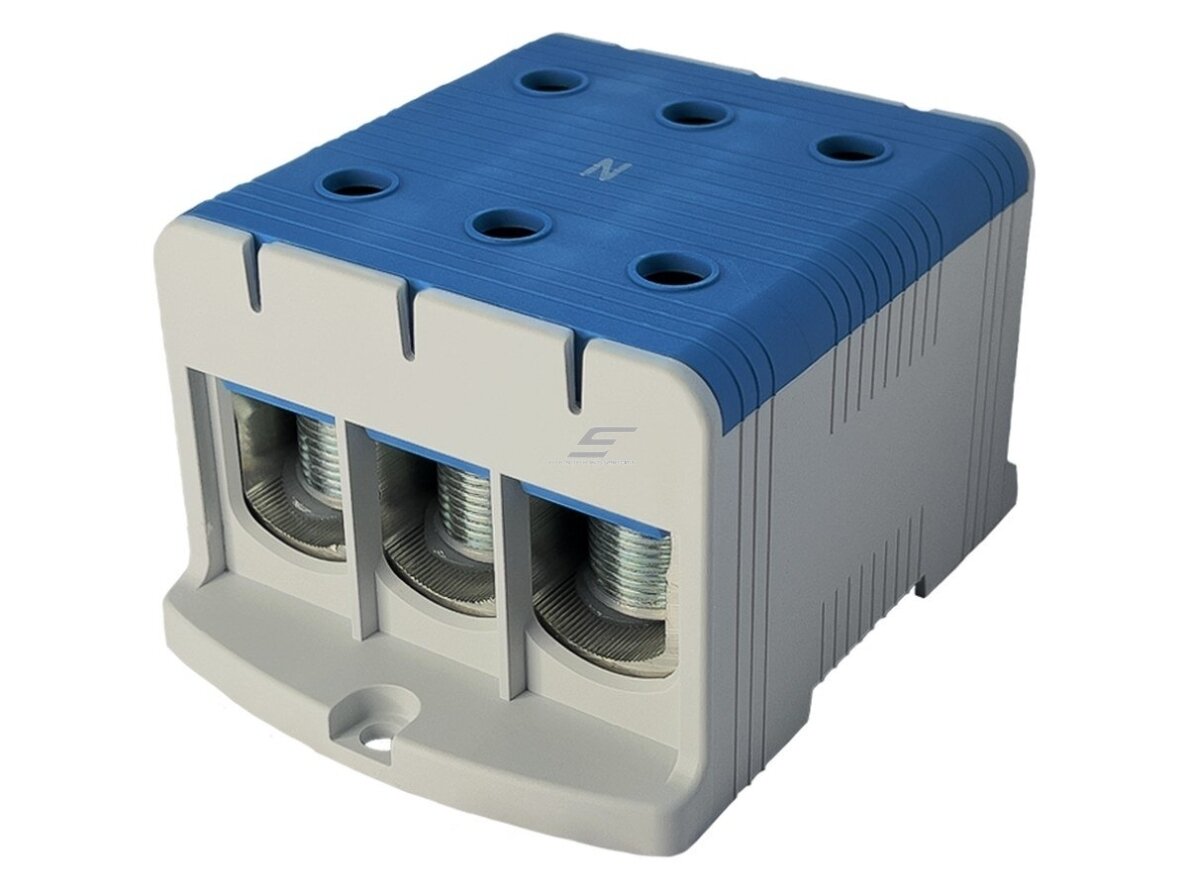

    Galios paskirstymo gnybtas | 3P | 425/380 A (Cu/Al) | Cu 35–240 mm² / Al 35–240 mm² | 1000 V AC | montavimo plokštė | mėlynas (N) | Promfactor Baltic | FT1240N3

    Promfactor Baltic FT1240N3 – 3P galios paskirstymo gnybtas 425 A (Cu) / 380 A (Al), 1000 V AC / 1500 V DC, variniams 35–240 mm² ir aliumininiams 35–240 mm² kabeliams, mėlynas korpusas N grandinei, IP20, montavimas: montavimo plokštė, IEC/EN 60947-7-1, IEC/EN 61238-1.

    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
